【机器型号】OPPO Reno

【故障现象】手机无信号、WiFi打不开

【维修过程】

　　收到一OPPO Reno故障机，此机为二修机！拆机，射频部分已经全部被上家动过，全板清洗仔细观看，发现中频IC本体有一道裂缝，高通系列通病中频损坏会直接导致无基带和无WiFi故障，直接更换个中频IC（SDR660），装机测试发现WiFi可以打开，基带版本也出来了，显示未插卡，装卡测试发现无信号。

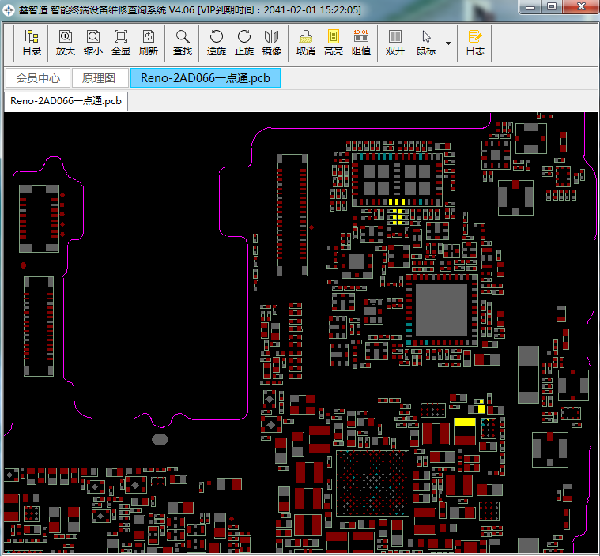

　　再次取出主板观看上家动过的地方，打开鑫智造的实物扫描图对比，发现高频功放边上少了两个电感。先补回这两个电感，射频部分的对地滤波和保险电感尽量原值代换，不要拆除和短接，否则信号会受到干扰。

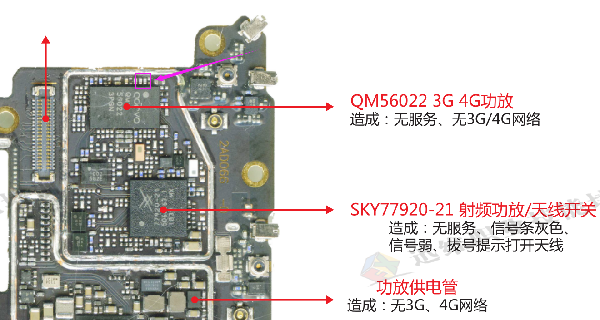

　　再次装机测试，发现信号有了，但是很弱只有两格，而且无4G，再插一张联通卡发现一点信号都有没有，修到这个时候思路一定要清晰，既然移动有2G网络那么证明2G低频通道正常，无4G伴随联通卡无信号重点考虑高频通道部分，接下来还是要围绕4G高频功放（长条功放）展开维修。

　　先更换一个长条功放，装机测试故障依旧，那么接下来要检查长条功放的工作条件。

　　首先测供电，该长条功放有三路供电，一个主供电，一个电源输出的1.8V，还有一路可调节供电由功放供电管自举升压电路输出。装机打112，同时拿出万用表测三路供电，主供电正常，1.8V也正常，再测可调节输出这一路供电只有0.5V左右，明显不正常。

　　该路供电是根据手机信号强度实时调节的，信号越好它输出电压越低，信号越差它输出电压越高，从1点几V到最高3.4V左右不等，厂家这样设计的目的是为了节省电池功耗，这一路供电输出不正常要么供电管出问题，要么升压电感出问题，不管那么多直接短接输入输出端，也就是说让这一路供电直接以最高电压输出，取缔供电管功能，（如图）。

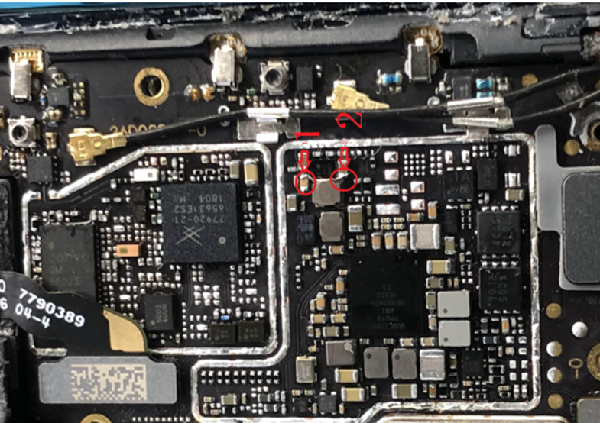

　　 标注1号箭头为主供电输入端，2号箭头为可调节输出端，直接短接即可。短接完，再次装机测试，信号恢复正常，移动联通双4G。故障排除，维修到此结束。
