iPhone 6P换屏后刷机报错4013 未能修复一例！-电脑维修培训_手机维修培训_笔记本维修培训_安卓手机维修培训

机器型号：iPhone 6P

故障现象：刷机报错4013

　　接同行寄修的一台iPhone 6P故障机，同行描述说，换屏后重启，出现刷机报错4013。

维修过程：

　　拿到机器后，首先检查主板，很干净没有被修过，开机数据线模式，刷机能出苹果LOGO，但不出进度条，确实报错4013。很多人都知道刷机报错4013一般是CPU，硬盘和外配（比如前像头）的问题。这下思路就明确了。

　　能亮苹果LOGO，说明CPU问题不大但也不能排除，本着先简单后复杂的原则，从简单的开始。既然是换屏肯定摔过，考虑硬盘也在情理之中。更换硬盘后，刷机出苹果LOGO，报错4014。

　　根据以往的维修经验，报错40XX之类应该和总线也有问题，导致CPU工作不正常。苹果刷机其实是在安装系统以外还会对各功能进行自检和服务器进行比对。如果硬件有问题就会报相应错误。

　　考虑同行换外配引起的，换屏肯定首先要拆的就是触摸座、显示座、前摄像头座，触摸座没有总线；能显示数据线，证明显示座的I2C没有问题；那就看摄像头座，加上平时遇到的一进水前摄像头坏的也会引起重启，于是将检查重点放在此摄像头座上。

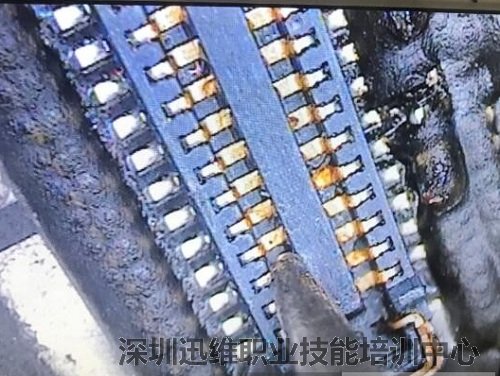

　　经过测量发现罪魁祸首，是前摄像头座31脚光线传感器I2C2总线AP_BI_I2C2_SDA_ALS_CONN出问题了。

iPhone 6P换屏后刷机报错4013维修图1

iPhone 6P换屏后刷机报错4013维修图2

　　电压只有0.32V。

iPhone 6P换屏后刷机报错4013维修图3

　　33脚AP_TO_I2C2_SCL_ALS_CONN电压正常1.8V。

iPhone 6P换屏后刷机报错4013维修图4

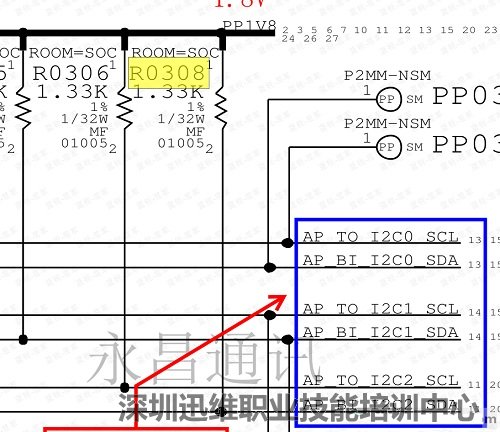

　　可以很清楚的了解到，这个总线通向前摄像头座和CPU，中间由上拉电阻R0308上拉1.8V。

iPhone 6P换屏后刷机报错4013维修图5

　　经检查电阻没有问题，肯定是同行换屏的时候没断线导致CPU挂了。由于电压过低，没有补电压测试，以前试过电压差太多补电压也没用。只能放弃了。

　　到此，iPhone 6P刷机报错4013维修结束！这次没有帮同行将问题解决，但是在此提醒大家，一定要注意断电扣屏。

本文作者：迅维ID(q403027221)
