华为荣耀20i手机进水无背光故障维修

【故障机型】华为荣耀20i

【故障现象】

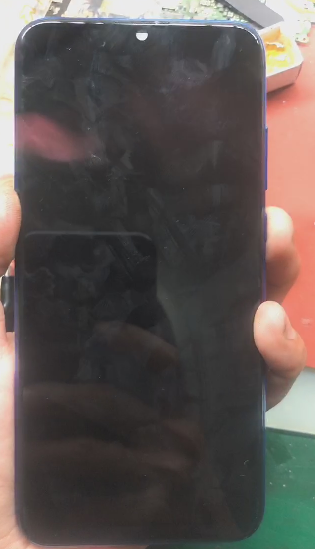

　　同行二修的机子，说是背光三件套全换了，座子阻值都打了也没发现异常。

【故障分析】

　　遇到这种座子阻值正常，芯片组件也都更换过的机子，我们首先想起的是如果是苹果机器就会直接打芯片底脚阻值，但是安卓机不仅没有点位图，有些机型原理图也找不到，这时我们需要变换思维，灵活维修，直接打背光三件套的底脚阻值查找异常。

【维修过程】

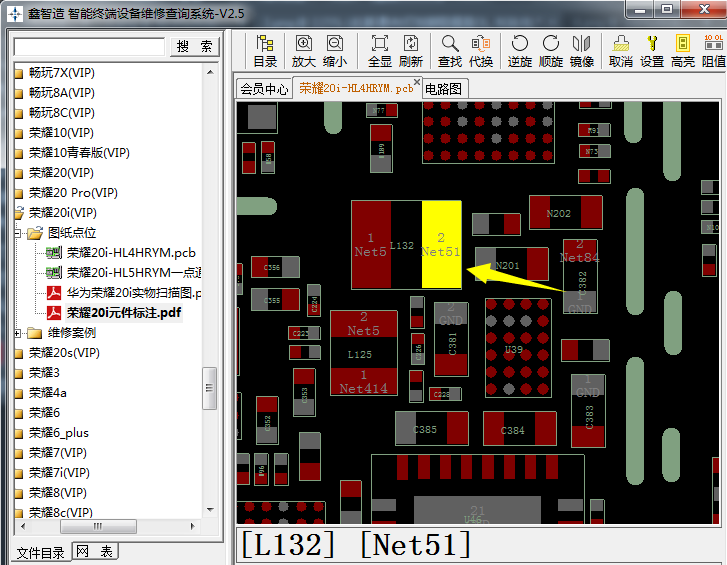

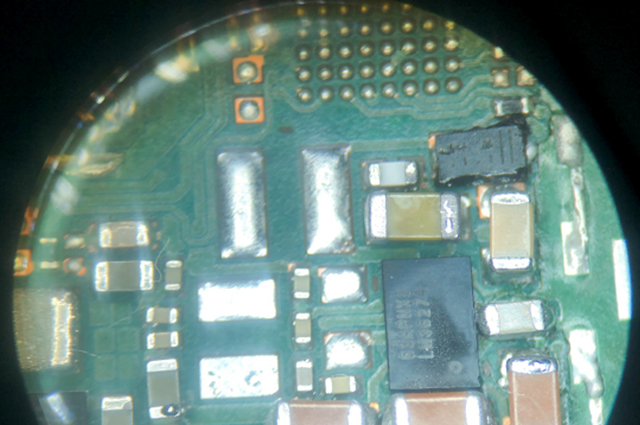

　　先从简单的入手，将背光ic旁的两个电感拆下来，打底脚阻值。

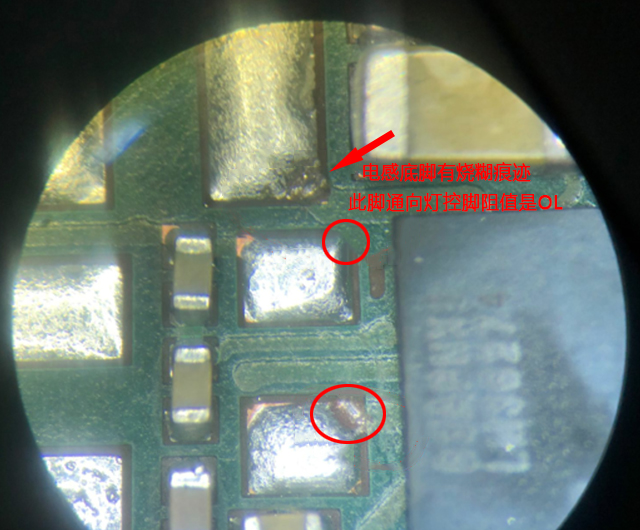

　　拆下电感仔细观察，发现电感底脚右上角似乎有烧糊痕迹。

　　放大观察果然是烧黑的痕迹，打阻值发现电感一头通向灯控的脚是OL。

华为荣耀20i手机进水无背光维修图5

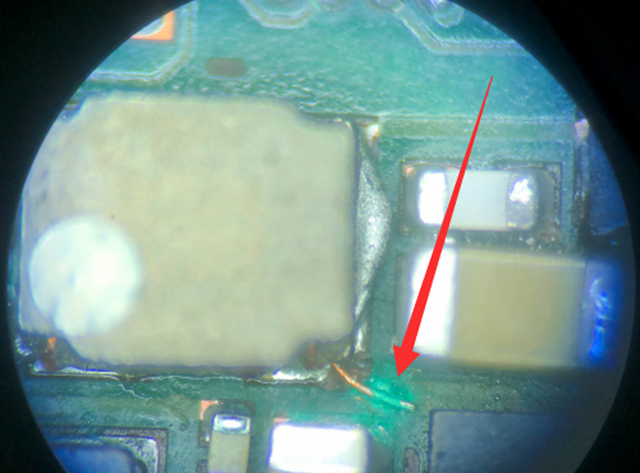

　　于是我们刮开板层走线，进行测量发现有阻值，这就不用拆灯控了，直接从板层走线飞线到电感底脚即可。

【维修结果】

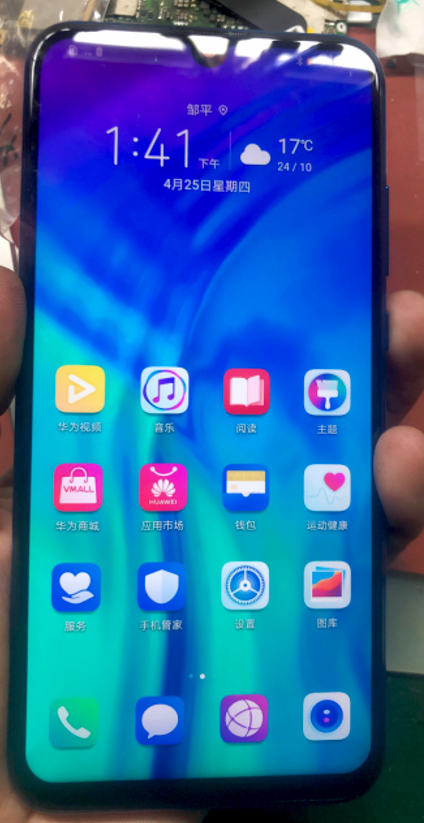

　　开机测试，完美修复。
