iphone6指南针失灵修复一例
机器型号：iphone6
故障现象：指南针失灵

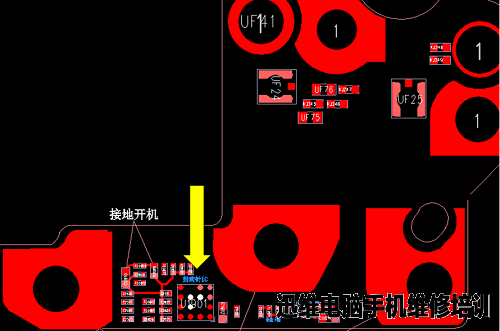

iphone6指南针失灵修复（图1）
维修过程：
拆机直接更换指南针芯片后故障依旧。
iphone6指南针失灵修复（图2）

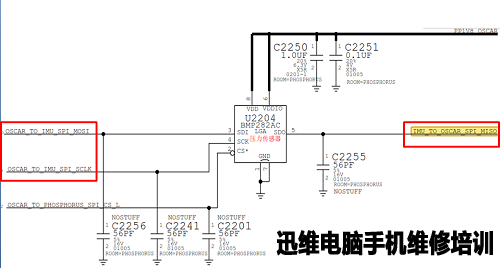

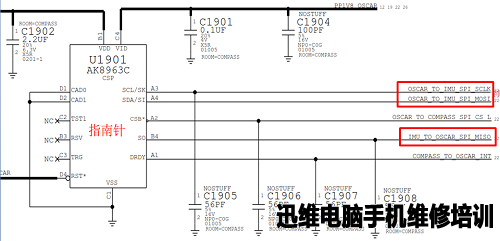

查看原理图指南针、陀螺仪、压力传感器共用SPI总线。
iphone6指南针失灵修复（图3）
iphone6指南针失灵修复（图4）
iphone6指南针失灵修复（图5）

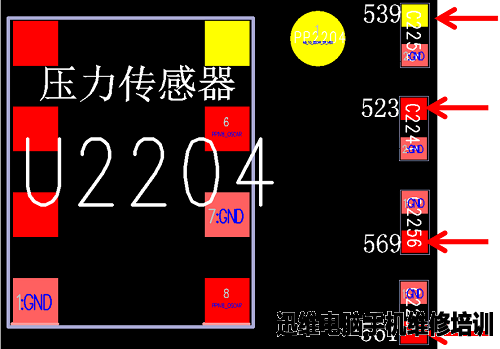

测量SPI总线二极体值未发现异常。
iphone6指南针失灵修复（图6）

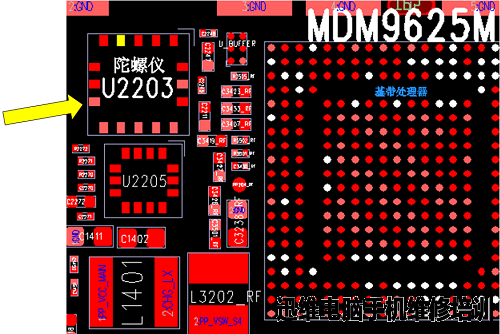

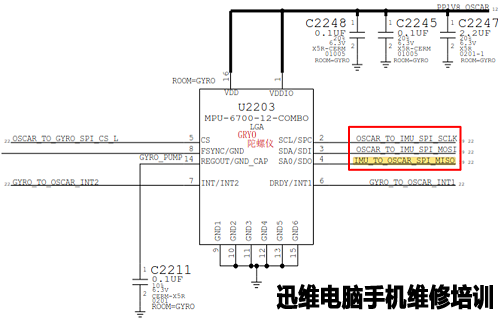

从原理图分析SPI总线上的3个芯片有任意1个芯片损坏，会通过SPI总线影响其他两个芯片功能的不正常，测试发现陀螺仪功能不正常。
iphone6指南针失灵修复（图7）
从其他板上拆一个好的芯片更换陀螺仪。
iphone6指南针失灵修复（图8）

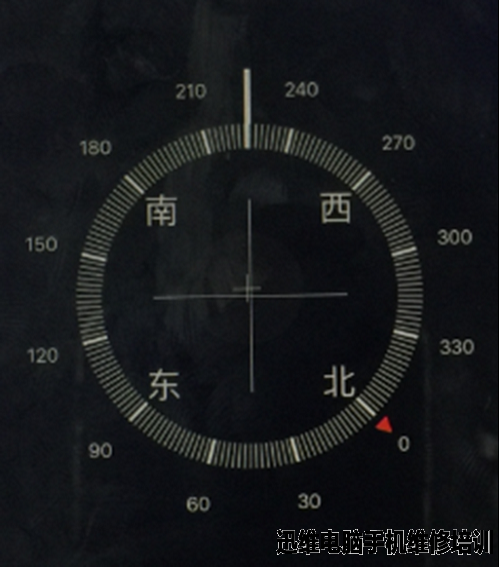

更换后测试陀螺仪和指南针功能都正常。
