iPhone6无WiFi维修一例
机器型号：iphone6

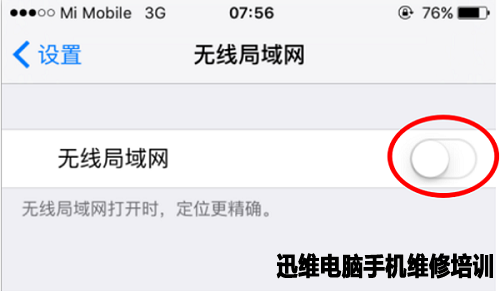

故障现象：无线局域网开关灰色打不开
iPhone6无WiFi维修（图1）

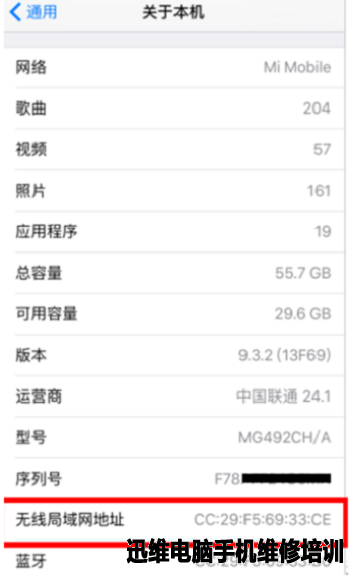

查看手机设置中的关于本机选项，无线局域网有地址。
iPhone6无WiFi维修（图2）
维修过程：

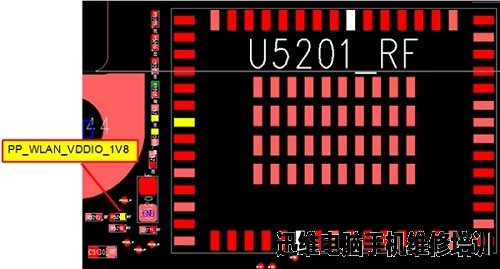

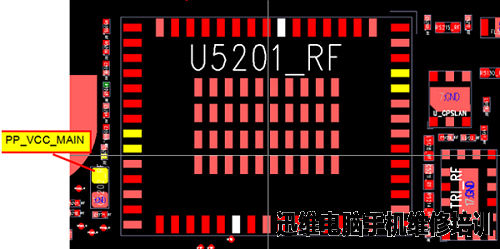

拆机测量WIFI电路的3组电压PP_VCC_MAIN、PP_WLAN_VDDIO_1V8、WLAN_VIN_1P35都没发现异常。
iPhone6无WiFi维修（图3）
iPhone6无WiFi维修（图4）
iPhone6无WiFi维修（图5）

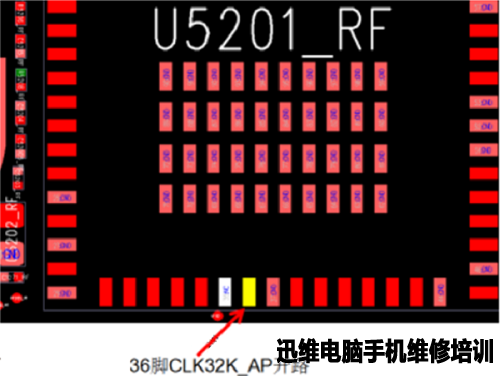

更换WiFi芯片后故障依旧，看来线路板有问题，拆下WiFi芯片后发现36脚CLK32K_AP开路。
iPhone6无WiFi维修（图6）
iPhone6无WiFi维修（图7）

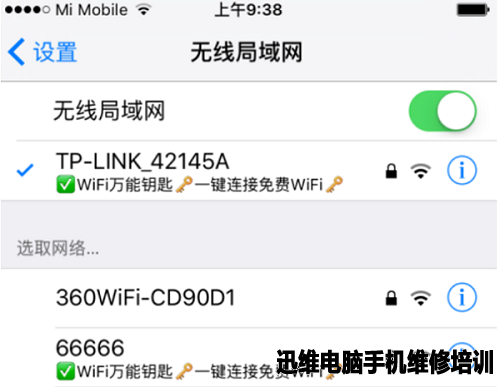

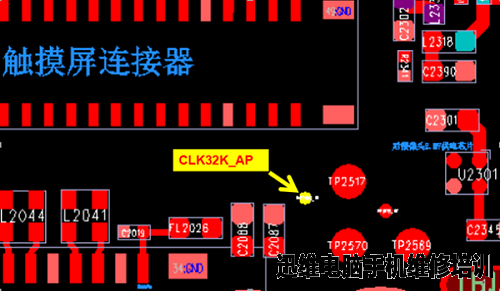

看PCB图CLK32K_AP信号有个测试点，测量有0.5左右的二极体值。从测试点飞线到WIFI芯片36脚，焊好WIFI芯片，开机测试可以连接WIFI了。
iPhone6无WiFi维修（图8）
