IPAD4 阴阳屏故障维修案例
机器型号：IPAD4
故障现象：

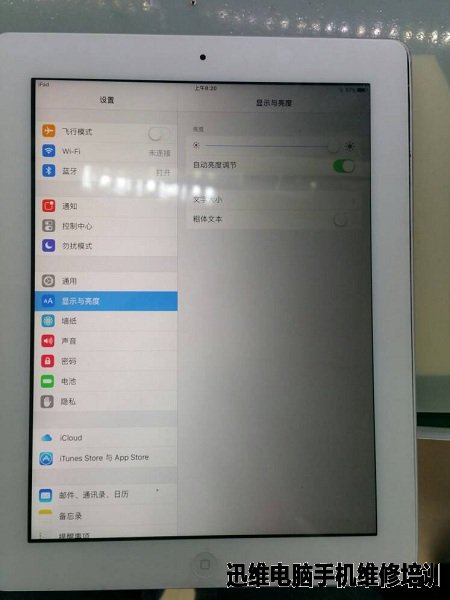

外地客户寄修一台IPAD4，客户描述故障现象是屏幕显示不正常，开机测试显示为阴阳屏，屏幕右边背光灯不亮。
IPAD4 阴阳屏故障维修 图1
【维修过程】
IPAD4由两路背光控制，此故障很明显是由于其中一路背光供电没有正常产生导致。
IPAD4 阴阳屏故障维修 图2

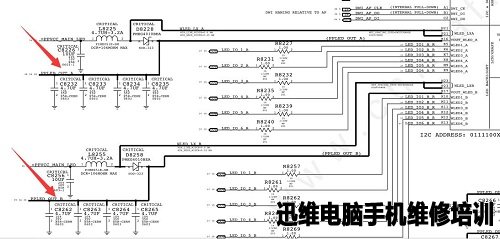

从电路图中可以看出，U8100电源管理芯片输出PPLED_OUT_A与PPLED_OUT_B两路背光供电。
IPAD4 阴阳屏故障维修 图3

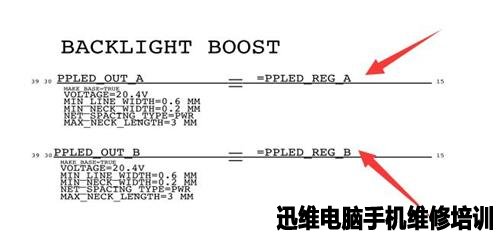

后转换成=PPLED_REG_A与=PPLED_REG_B。
IPAD4 阴阳屏故障维修 图4

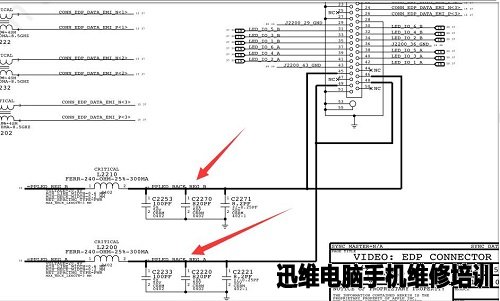

再经过L2210与L2200变成PPLED_BACK_REG_A与PPLED_BACK_REG_B到显示器接口，由于线路是经电感直通的，直接要接口打值，量测PPLED_BACK_REG_A这路的值，发现明显比另一条线路的值偏大很多，这是不正常的。

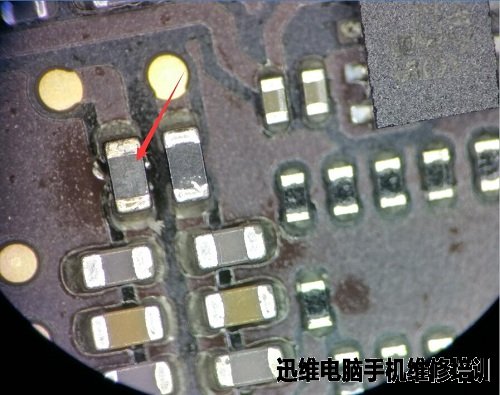

把主板放在显微镜下观看，发现很明显的故障。
IPAD4 阴阳屏故障维修 图5
L2200这路电感旁边已爆锡，电感用万用表量测已经不通了，更换电感后故障修复。
