小米MIX2换组装尾插导致手机不充电维修

　　门店客户送修小米mix2，描述说是在别家换了组装尾插小板后手机不充电。小米原装充电小板上有保护管等等元件，而组装的没有，可能主板有烧坏。

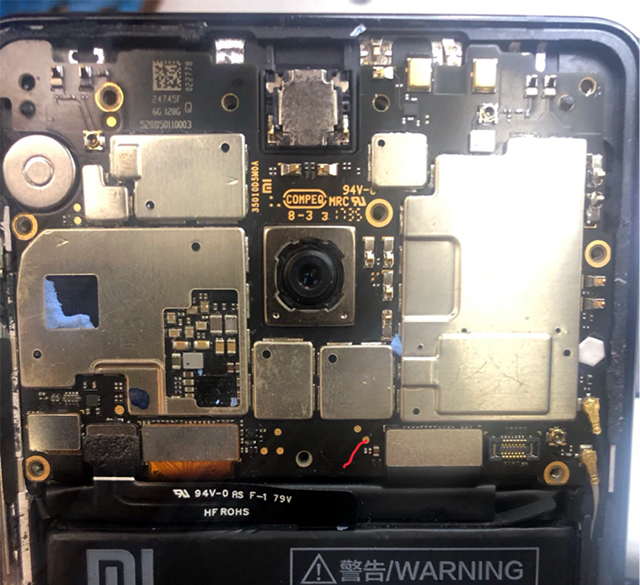

　　换回原装尾插小板，还是不能充电。我们可以通过主板上的尾插连接座J1301，往上推充电电路，查找故障点。

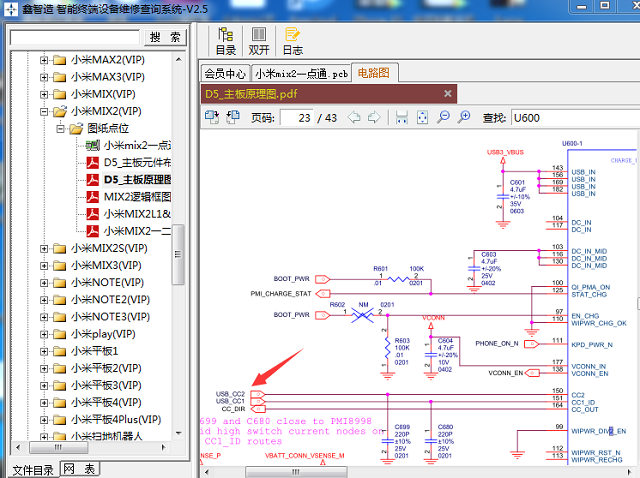

　　打开鑫智造电路图分析充电原理，得知J1301上的USB_CC1,USB_CC2,USB3_HS_DP,USB3_HS_DM都跟充电息息相关。

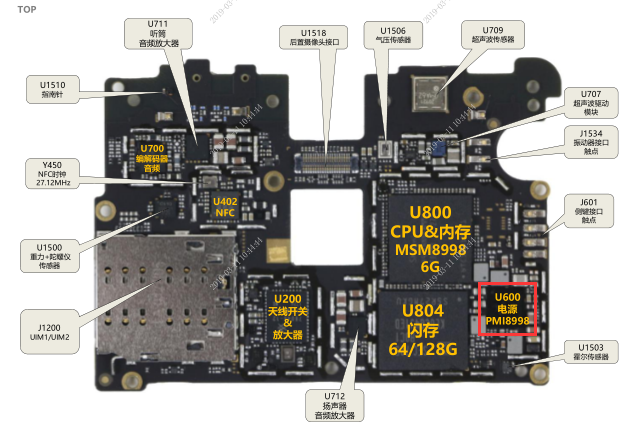

　　这四条线路都是通到U600，就是主板背面的CPU下方的电源pmi8998！说明了pmi8998不仅是副电源，还负责充电管理。

小米MIX2换组装尾插导致手机不充电维修图4

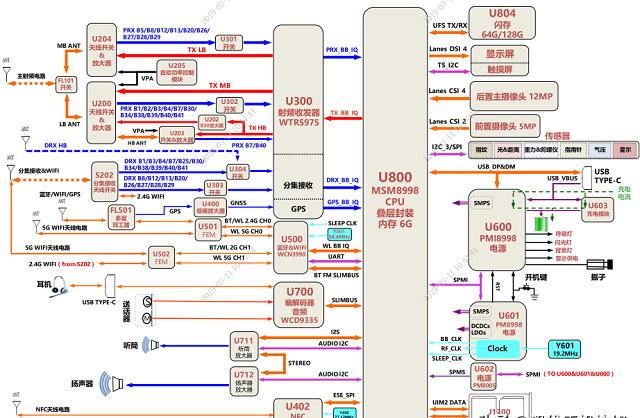

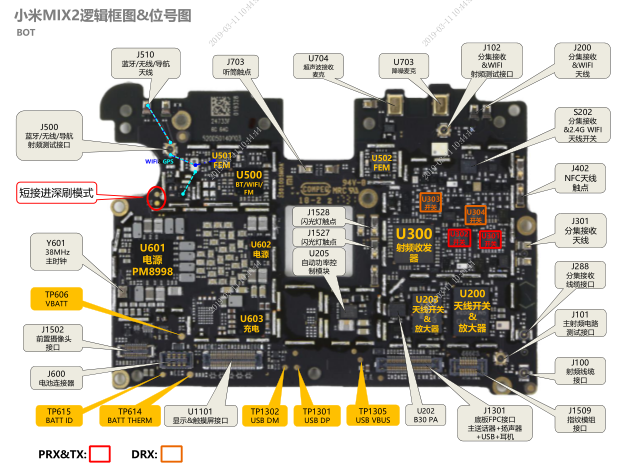

　　这里跟小米6一样，小米mix2采用的是两路充电，专门有一个快充芯片U603配合U600进行快充。

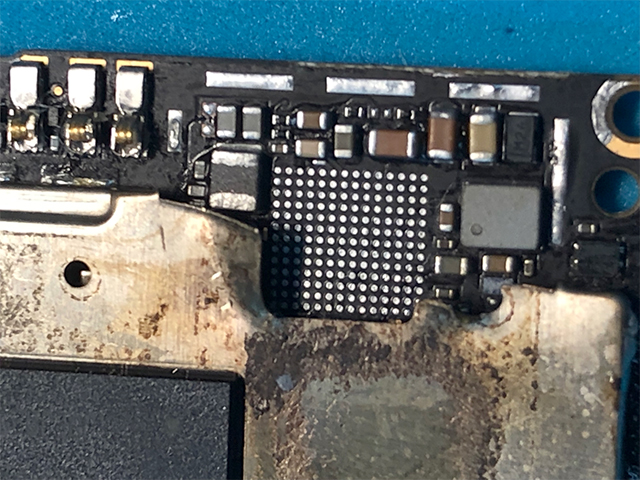

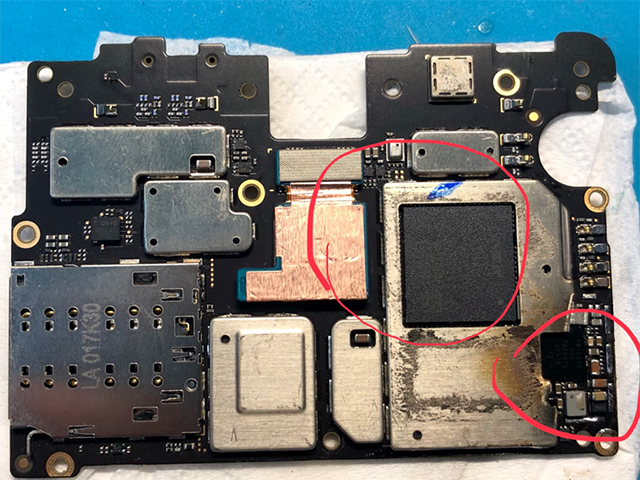

　　直接更换pmi8998，剪开CPU右下方的屏蔽罩，换一个新的pmi8998上去，再测量一下周边电容也没有短路。

小米MIX2换组装尾插导致手机不充电维修图7

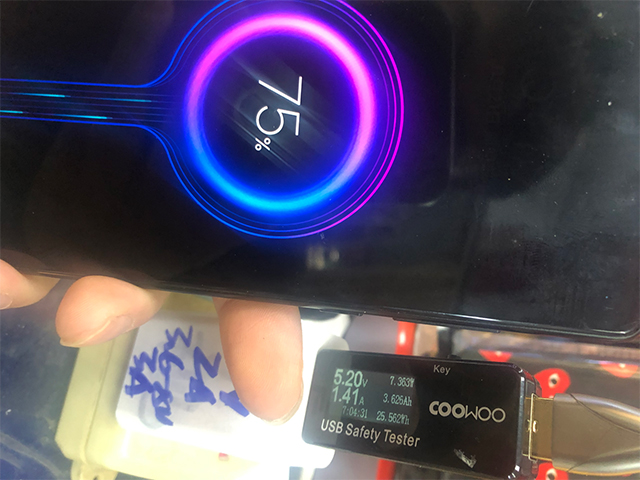

　　开机测试充电，1.4A，充电正常了！测试其它功能一切正常，维修到此结束。

维修总结：

　　现在国产机的机型很杂，以后遇到不充电的其它机型，都可以从尾插和主板的连接座，往上推。

　　国产机好多充电电路的关键英文字都是USB_CC1,USB_CC2,USB3_HS_DP,USB3_HS_DM，一步步找充电的电路，确定哪一个才是负责充电的芯片。像这台mix2，就是副电源PMI8998负责充电。
