【故障机型】OPPO R17 Pro

【故障现象】

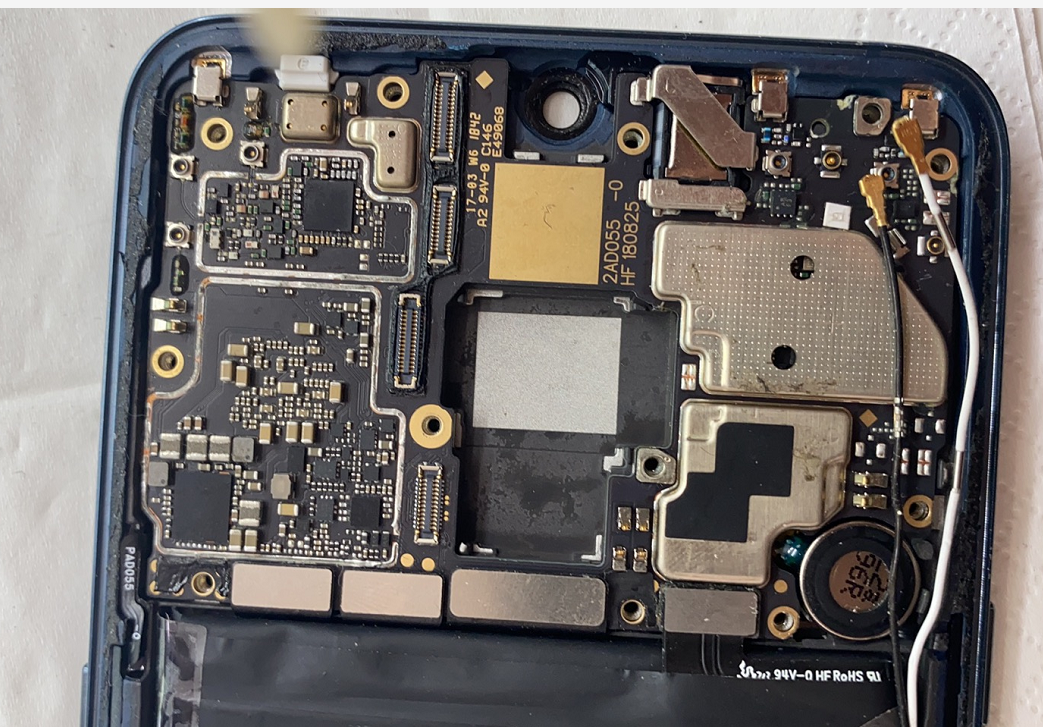

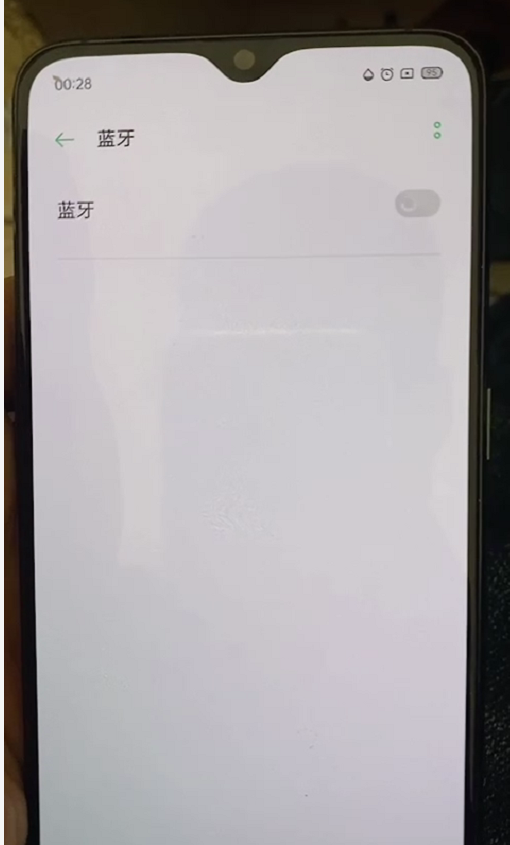

　　机器为重摔机，重做套件修好不开机之后，wifi正常，蓝牙打不开，wifi芯片已经更换。

【故障分析】

　　既然wifi能打开正常使用，说明wifi芯片供电正常，wifi和cpu通讯正常，那么就剩下BT和cpu之间的通讯出问题了。

【维修过程】

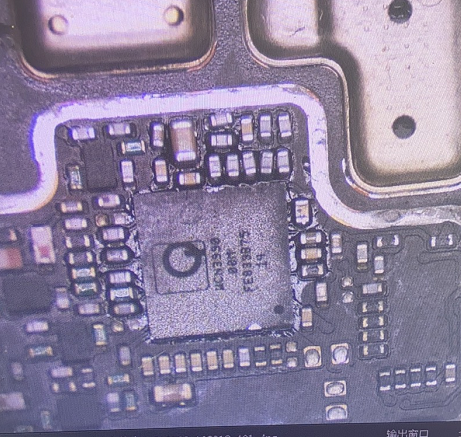

　　首先我们查看wifi芯片编号为WCN3990。

二修重摔OPPO R17 Pro手机蓝牙打不开维修图3

二修重摔OPPO R17 Pro手机蓝牙打不开维修图4

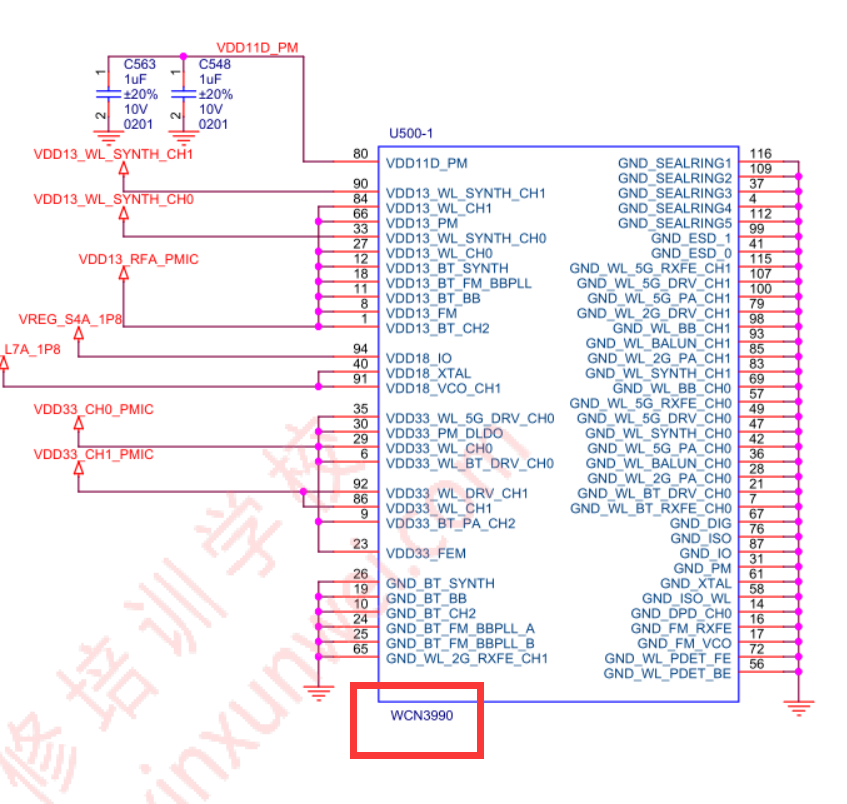

　　此型号wifi和小米8一样，我们拿鑫智造图纸中小米8原理图作为参考。

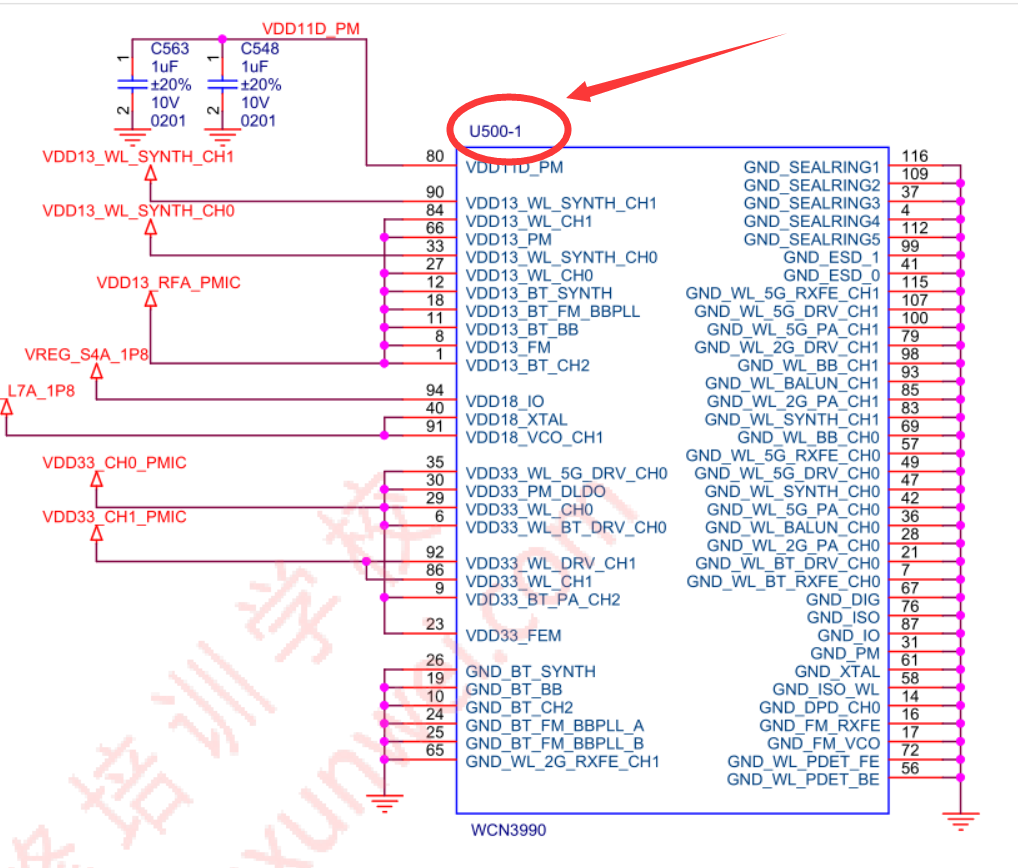

　　图纸将wifi芯片u500分为三页，第一页是供电，我们就不用考虑了。

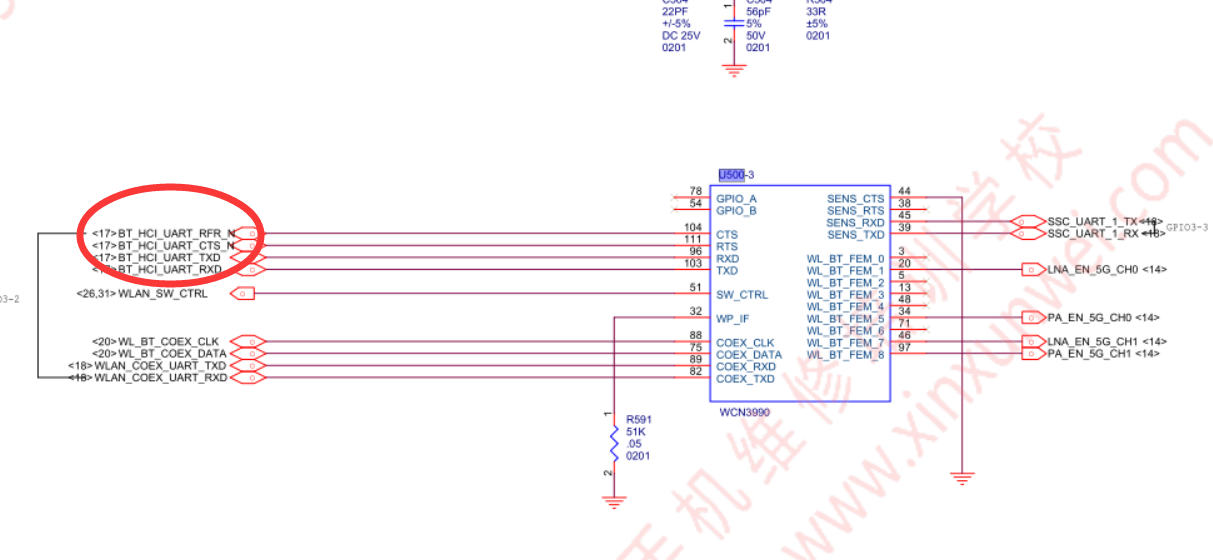

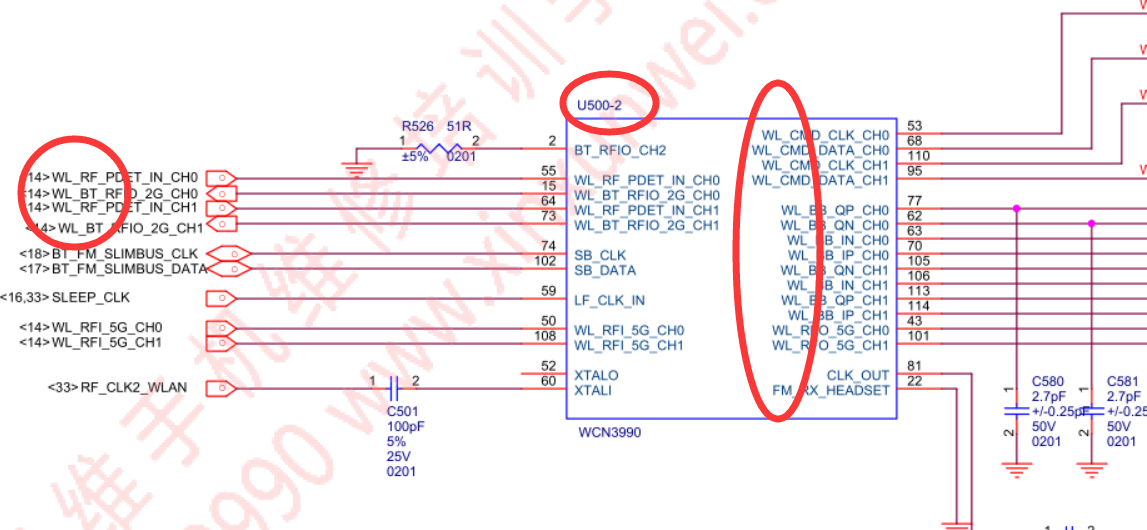

　　第二页带WL开头的通路基本都是wifi和cpu通讯的电路，也不用考虑，重点检查BT的通路。

　　我们先将BT独立通路都测下阻值。

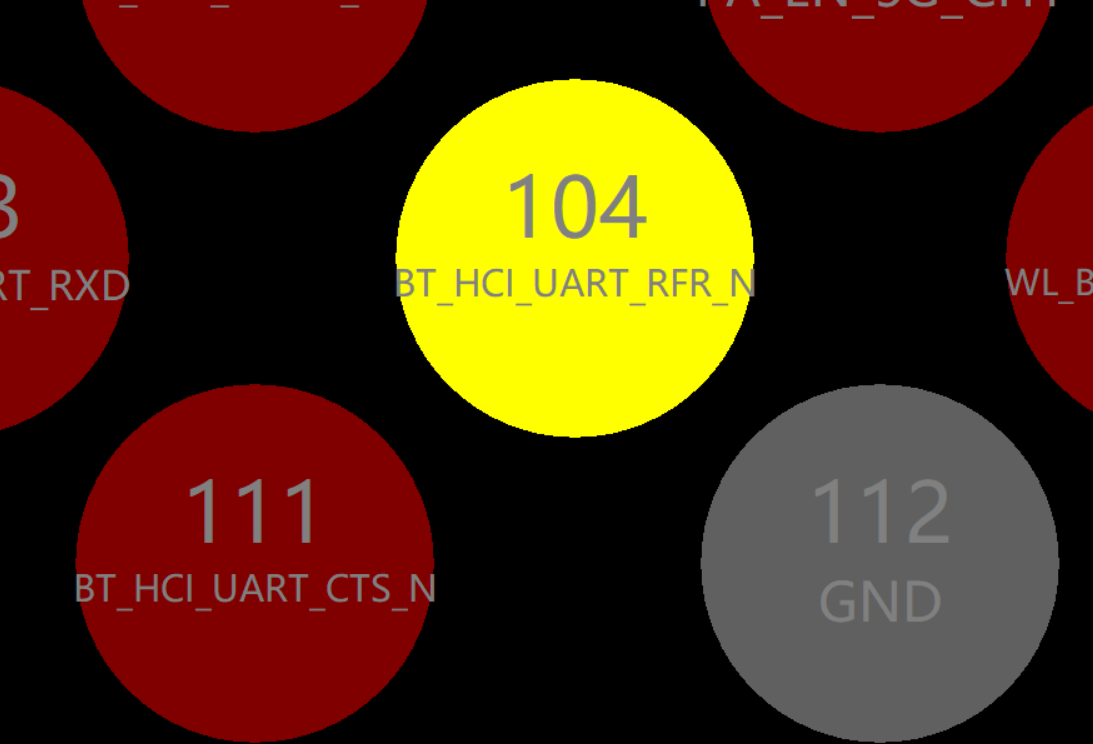

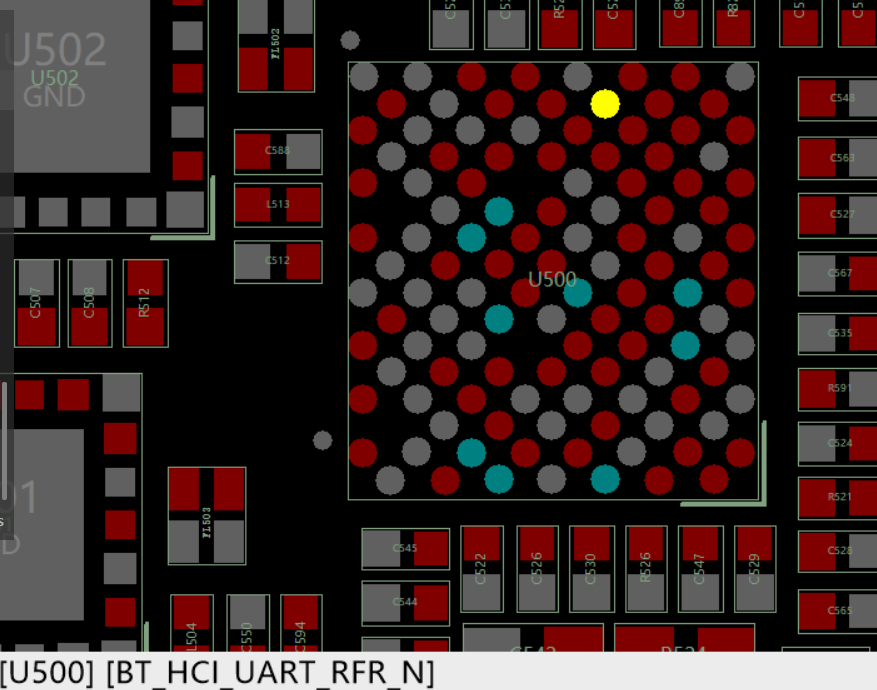

　　发现直通cpu的104号脚阻值Ol，套件是做过的，所以排除了cpu虚焊。

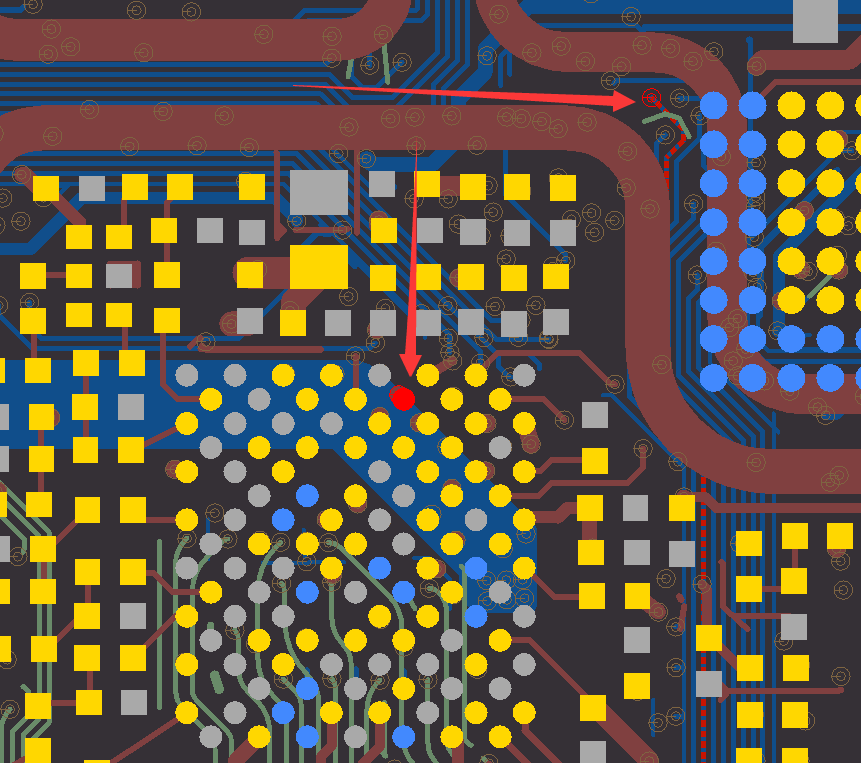

　　所以中间就是断线了，板层走线这里有个点。

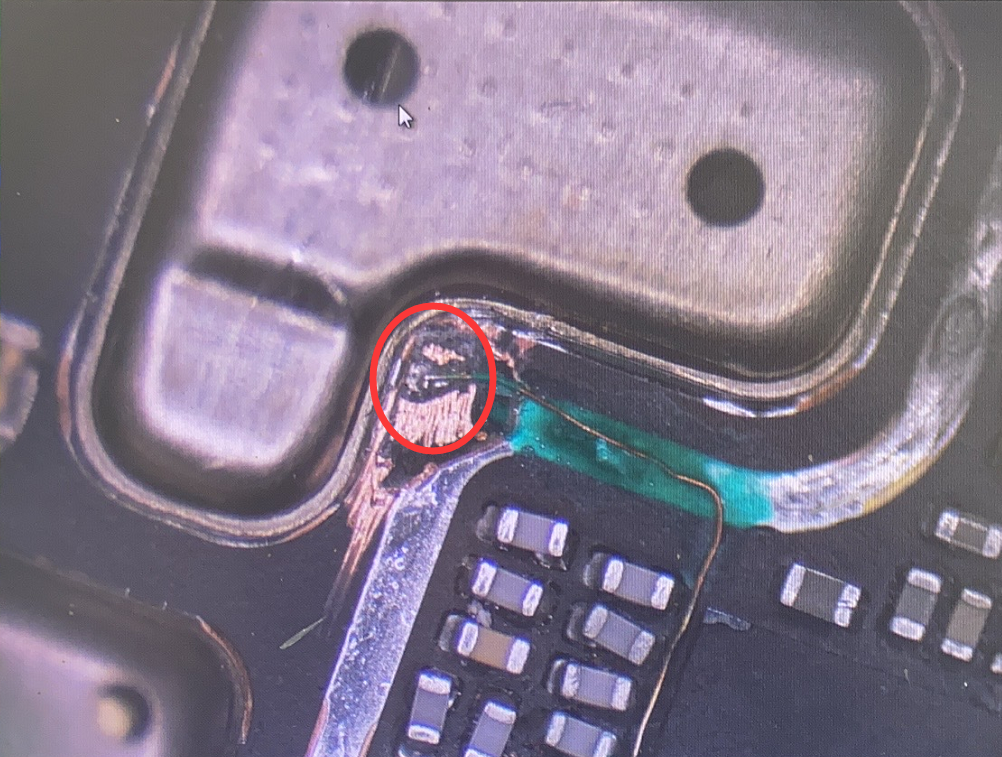

　　刮骨飞线走起。

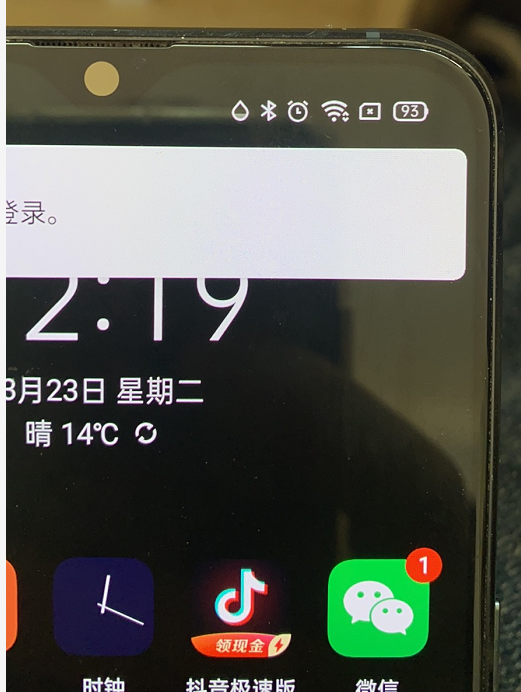

　　开机测试，完美修复。

本案例由鑫智造会员原创提供！
