三星A9s手机摔后摄像头不对焦，微信不能扫码维修
【机器型号】三星A9s
【故障现象】
顾客描述手机摔了之后近距离对焦模糊，无法扫码，远距离正常，换了两套后置摄像头故障依旧。
【故障分析】
顾客换了两套后置像头组都是同样故障，外配就排除了，扫码时所用的相机能成像，系统相机各个倍数镜头都能打开，说明相机供电和mipi成像线路正常，那么我们就把故障锁定在聚焦供电上，在原理图上用AF（AUTO FOCUS）表示。
【维修过程】
首先我们要找到那个后置镜头出了问题。

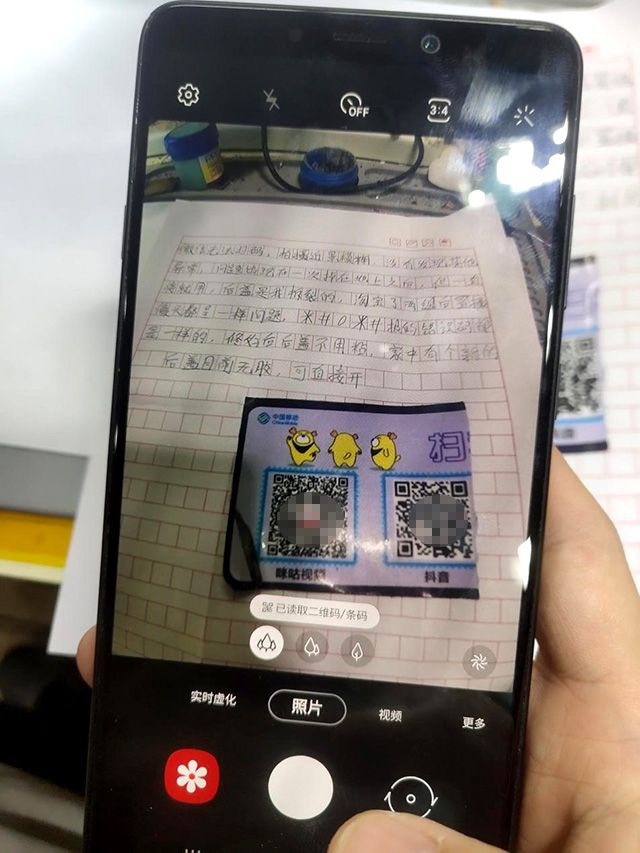

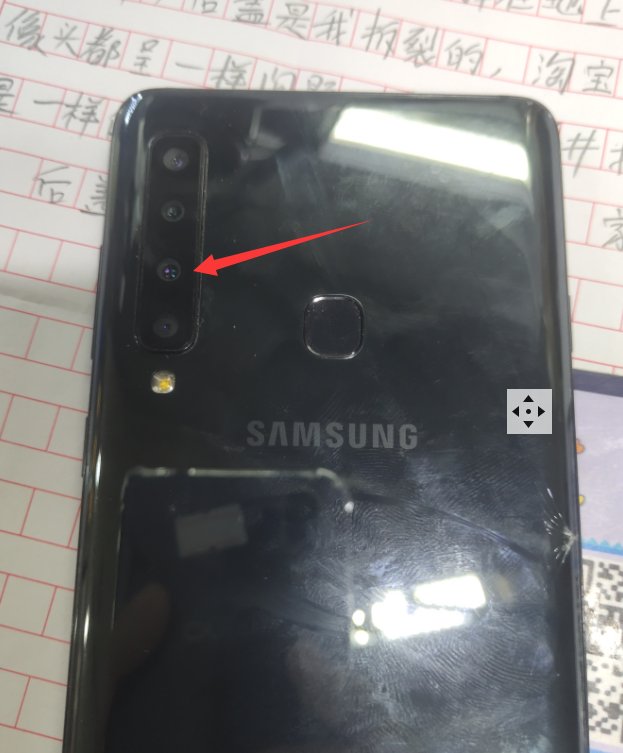

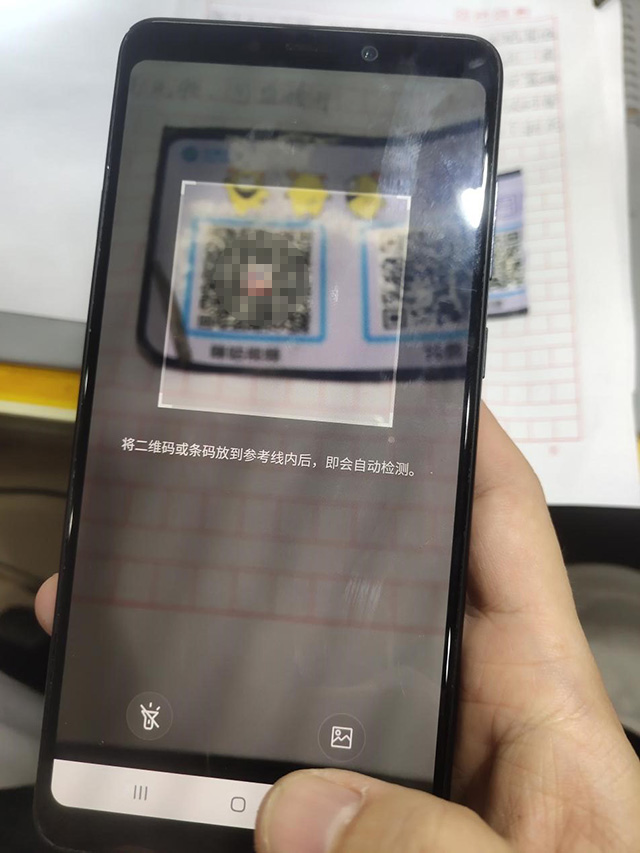

打开扫码界面，分别用手指挡住后面摄像头发现，扫码时用的是第三个摄像头。

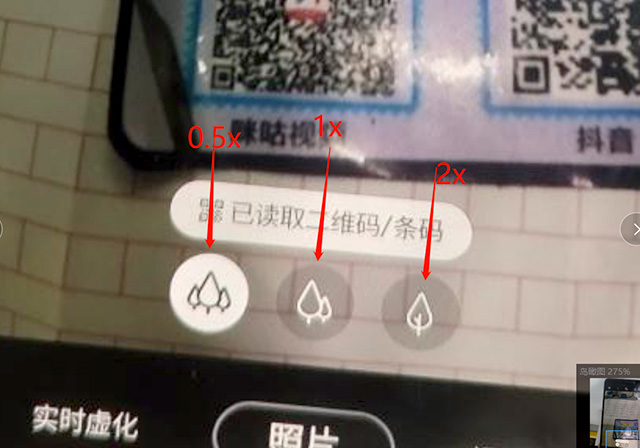

在系统相机界面可以选择不同倍数的像头。
测试各个倍数镜头是否可以聚焦和识别二维码。

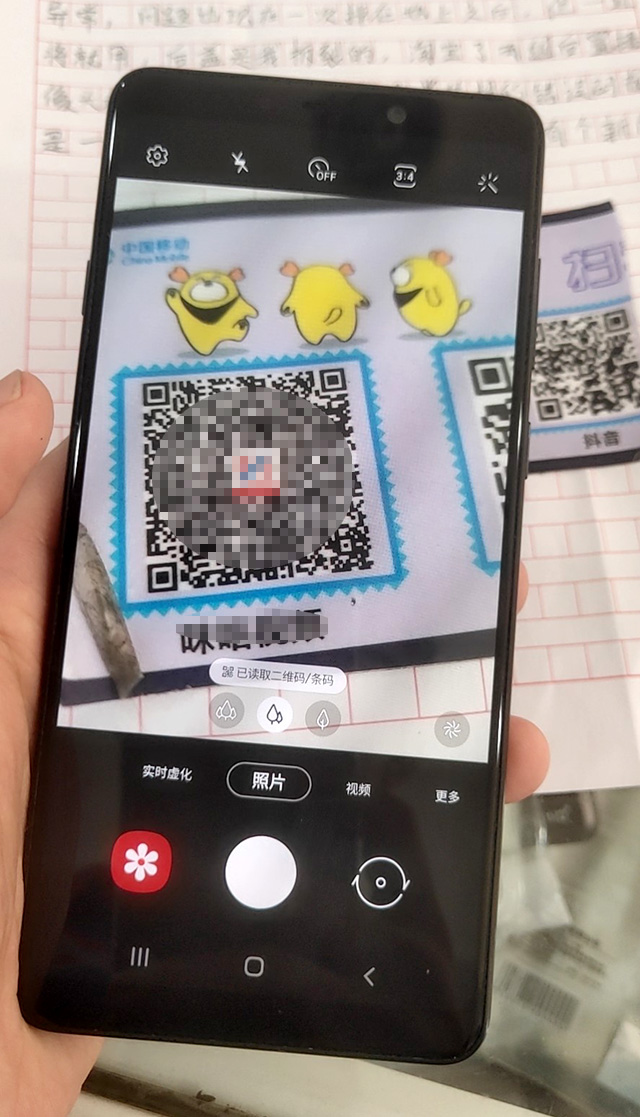

0.5x像头可以对焦，能识别二维码。

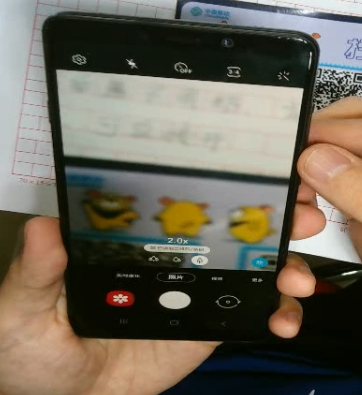

2x可以对焦，能识别二维码。

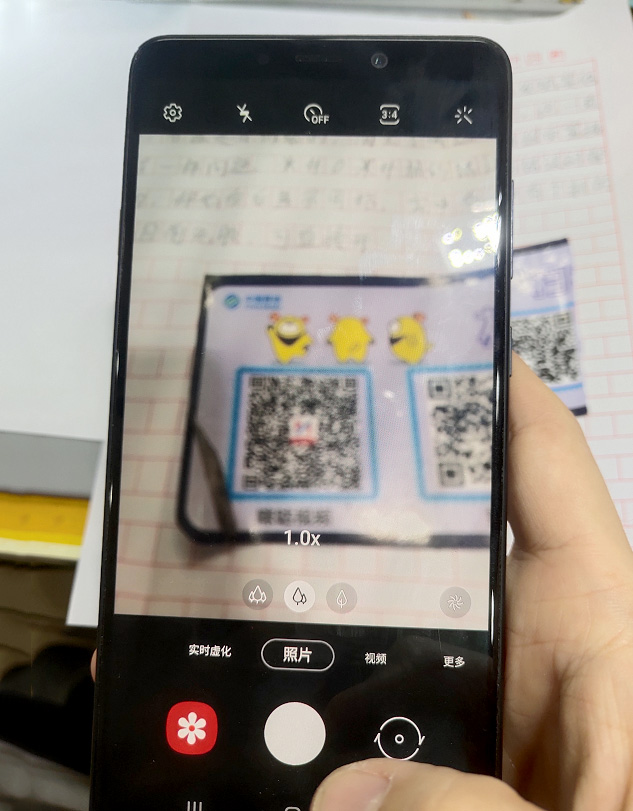

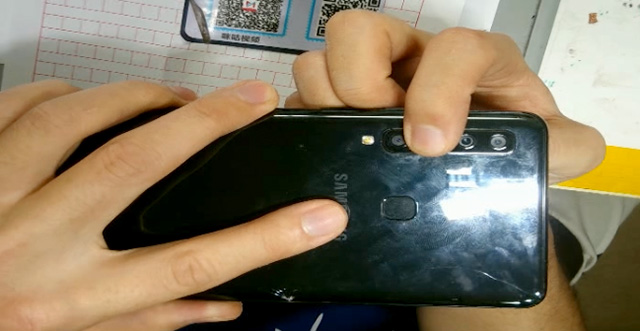

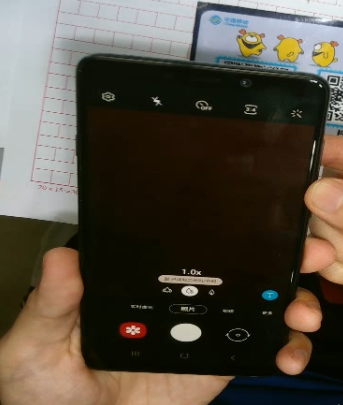

1x像头不能对焦，此时用手挡住像头。
发现还是第三个像头的问题。

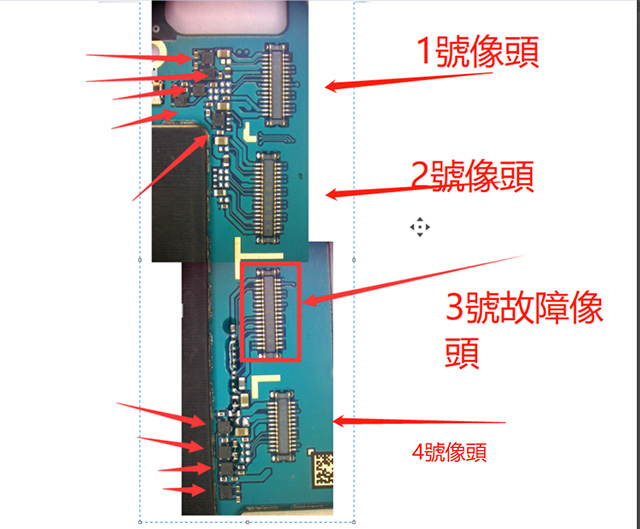

拆开主板。首先观察后置四个像头座子，发现从上到下1号像头左边有5个降压管，不用问一定是给像头供电用的，2号、3号像头座子旁边没有降压管，4号座子左边有4个降压管。

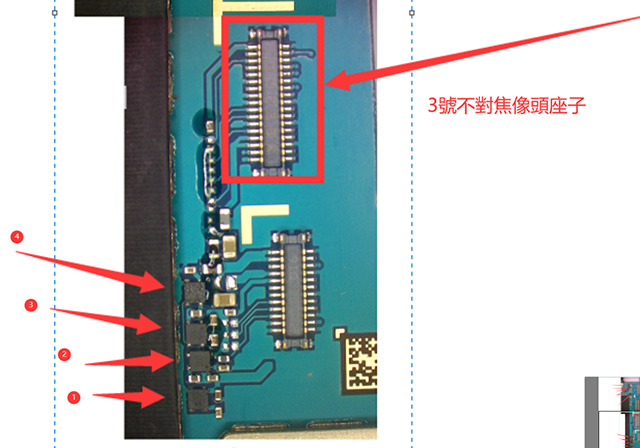

出问题的是3三号像头座子，通过观察我们推断2号的供电是和1号共享的那几个降压管，3号像头是和4号像头共享的那几个降压管。

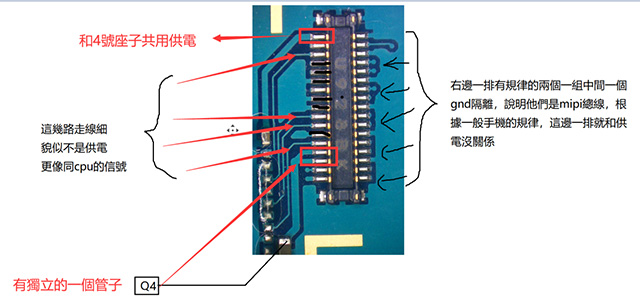

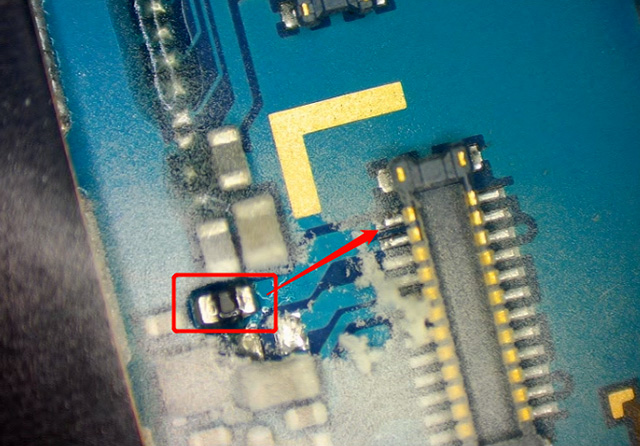

对4号座子左边的降压管输出端和3号座子进行对通测量，发现4号降压管是给3号像头独立供电的，我们就叫他Q4。再检查座子发现左上1脚和下面一个给4号供电的管子也相通，说明这一路供电是3号、4号像头共享，共享的不会出问题。
再把接地的脚用黑色标记，最后发现除了和4号供电共享的脚之外就那个Q4发来的供电比较可疑，联想到之前修过一加7手机，多个后置像头其中一个不对焦，是降压管导致的经验，我们怀疑Q4降压管有问题，有可能摔后虚焊。

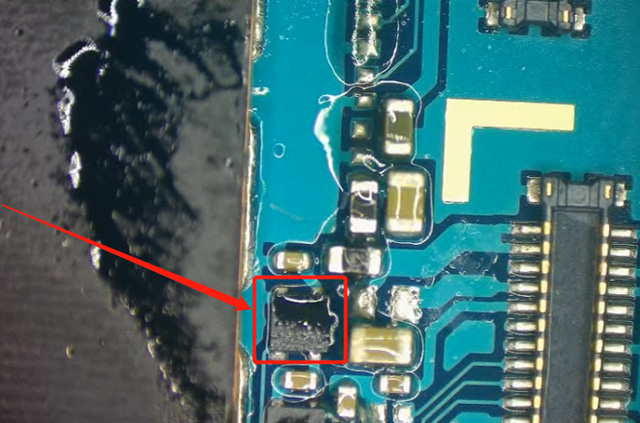

加焊这个Q4降压管。
值得注意的是4号座子两个脚接地，通向的左边这个黑色电感也是两头接地，这是像头的模拟接地AGND，不要误以为是短路了。
开机测试，完美修复。
本案例由鑫智造会员原创提供!
