　　机器型号：iPhone5s

　　故障现象：

　　收到一部iPhone5s，根据顾客描述得知，故障是无限DFU模式，几乎无法开机，偶尔能开机也是花屏或者蓝屏重启。

　　维修过程：

　　拿到手机后首先刷机测试，发现手机本身存在的故障和顾客描述的有些出入，手机可以正常刷机激活，但是不一会，手机就蓝屏重启又进入DFU模式无法启动了。

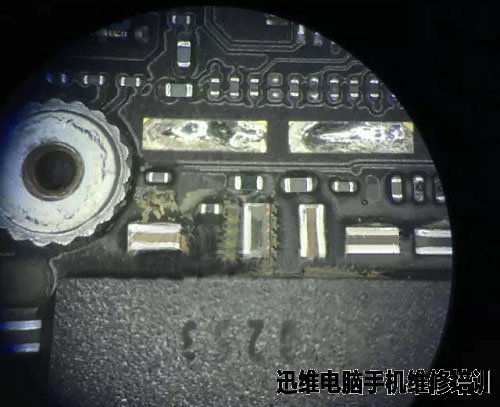

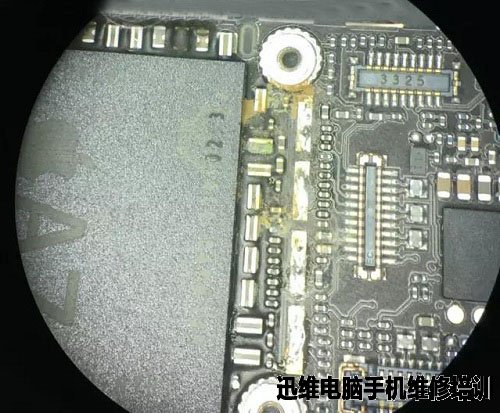

　　此机之前被修过硬盘，其实这种情况大多数都是硬盘或者CPU引起的，想想也是理所当然。拆机后发现手机之前进过水，CPU屏蔽罩下有明显的腐蚀。

iPhone5s蓝屏刷机无限等待故障维修图1

iPhone5s蓝屏刷机无限等待故障维修图2

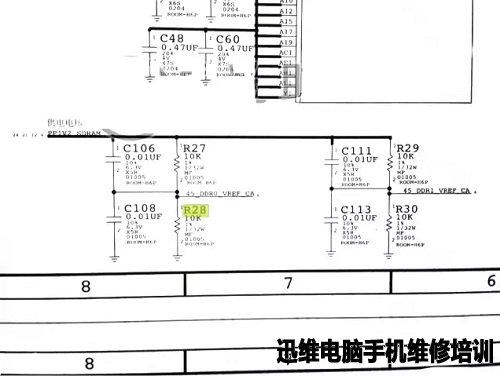

　　腐蚀的位置刚好是电阻R27的位置，R27在电路图中的作用是分压，用来把sdram的1.2V分压成0.6V，这样才能保证CPU正常工作。如果分压出现问题，那当然暂存供电不正常就会蓝屏重启！

iPhone5s蓝屏刷机无限等待故障维修图3

　　修机有时候仔细观察是很重要的！换掉了腐蚀的电阻，就可以修好了。

iPhone5s蓝屏刷机无限等待故障维修图4

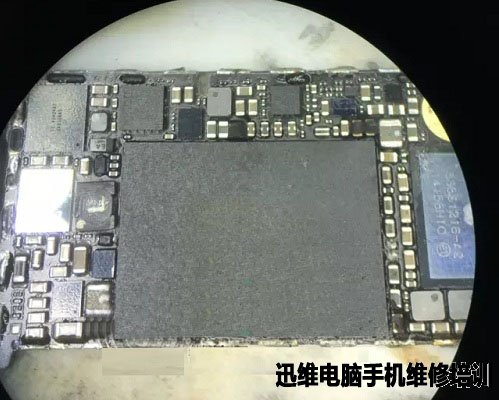

　　但没有那么简单，加电发现，手机开机电流保持在60Ma表针并小幅度摆动。这明显的是硬盘没工作才导致，观察硬盘，发现硬盘之前已经被拆下过。

iPhone5s蓝屏刷机无限等待故障维修图5

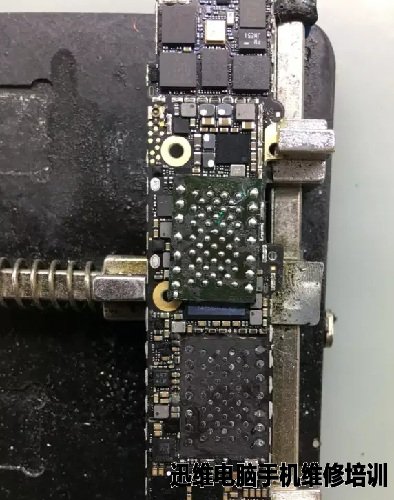

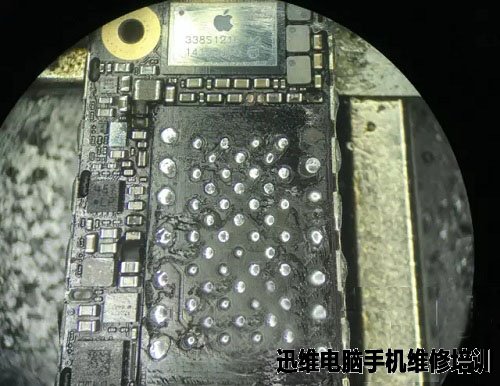

　　再次把硬盘吹下来，发现竟然连胶都不除！而且用的低温锡安装的。

iPhone5s蓝屏刷机无限等待故障维修图6

iPhone5s蓝屏刷机无限等待故障维修图7

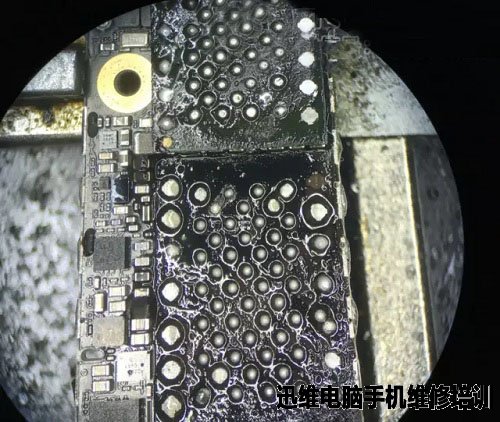

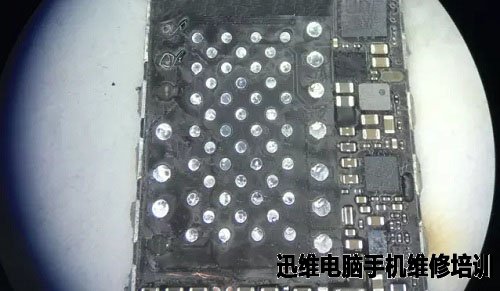

　　下面重新除胶，并把主板上摇摇欲坠的点重新飞线。

iPhone5s蓝屏刷机无限等待故障维修图8

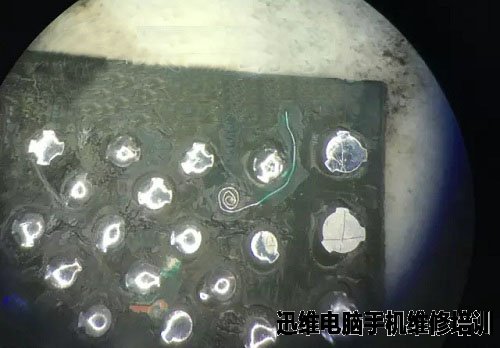

　　此时又发现硬盘也掉了点，又给硬盘飞线。

iPhone5s蓝屏刷机无限等待故障维修图9

　　完成后，安装。

iPhone5s蓝屏刷机无限等待故障维修图10

　　预料中的刷机进度条并没有出现，手机还是无限等待，最后报错4005。

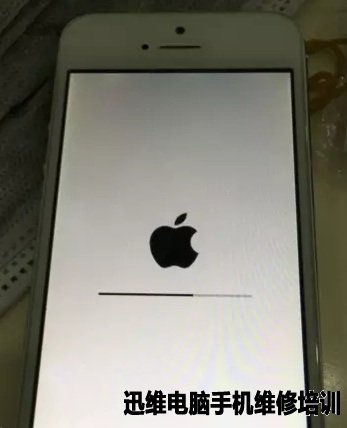

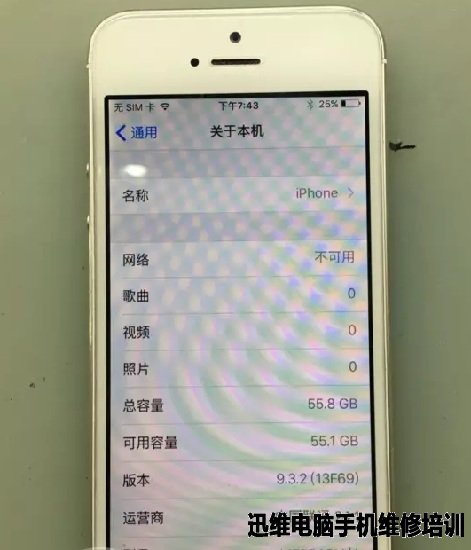

　　其实，这个硬盘已经被吹了好多次，即使再飞线也不能起死回生了。只好给顾客换了全新的64g硬盘，然后刷机，久违的刷机进度条出现了！

iPhone5s蓝屏刷机无限等待故障维修图11

　　经测试，功能完全正常！维修到此结束！

iPhone5s蓝屏刷机无限等待故障维修图12
