iPhone5不开机故障维修
机器型号：iPhone5
故障现象：不开机
维修过程:
接修客户一台iPhone5，故障描述为不开机。对于不开机的机器，重点怀疑的就是锁屏键（即开机键）和电池。
拆机后移除电池，直接恒流源加4V电压到电池口，按开机键，无反应，排除电池问题。
开机按键是压在主板下面的，由一条排线扣在主板上，把排线拆除，短接开机点。

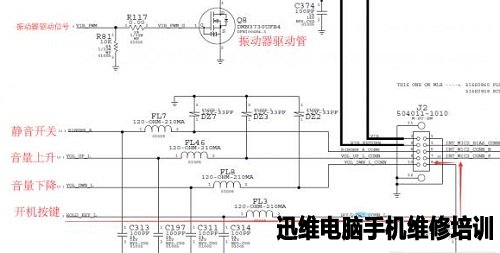

打开图纸和点位找开机点，如图：
iPhone5不开机故障维修 图1
iPhone5不开机故障维修 图2
开机排线座J2，第9脚是开机脚位，所以拆下排线来以后，用镊子短接DZ1，或者将其短接置地，即可实现开机。接通恒流源，短接，可以开机，故障找到，更换开机音量一体排线即可。

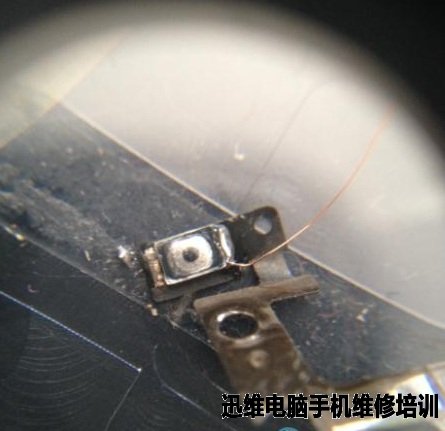

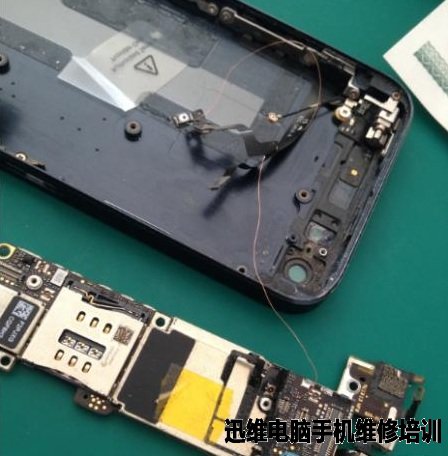

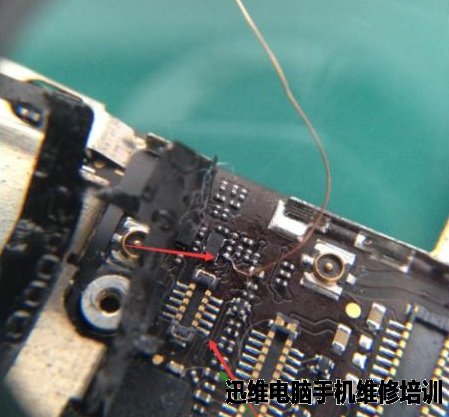

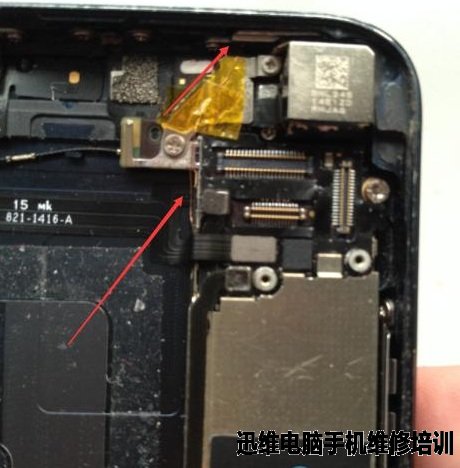

只是开机线路问题，可以从开机点飞线到开机按键。如图：
iPhone5不开机故障维修 图3
iPhone5不开机故障维修 图4
iPhone5不开机故障维修 图5
iPhone5不开机故障维修 图6
飞线完成后，安装回去即可，手机电阻元器件都很小，焊接一定要小心，不要把其他元器件弄掉。

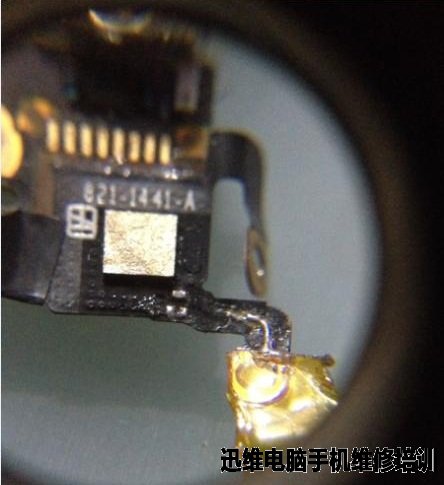

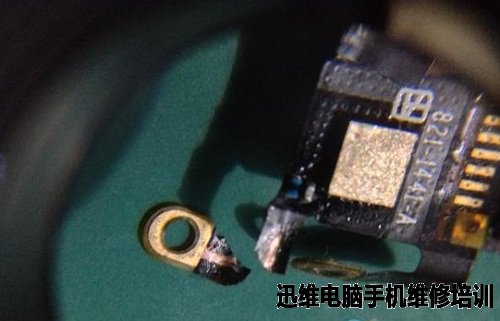

这是中间GPS固定在手机壳上的一个接触片断了，经过焊接修复了。
iPhone5不开机故障维修 图7
iPhone5不开机故障维修 图8

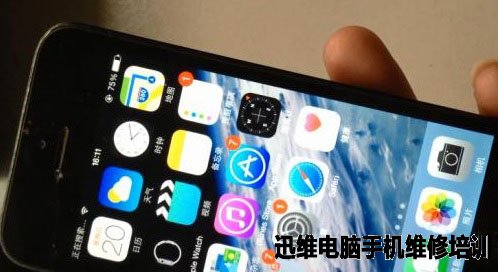

开机测试，完美亮机！
iPhone5不开机故障维修 图9
