一加手机2完全拆解

　　在目前国产手机中，一加可以说是比较特色的一个品牌，作为一个能在海外市场销量超过60%的国产手机品牌，一加在欧美有着不错的口碑。一加手机1是一款相当成功的产品，无论国内还是国外均受到了用户的称赞，还有着不俗的销量表现。此前有关一加手机2的评测已经让很多朋友，对着款手机有了细致的了解。今天为大家呈上的是一加手机2的拆解评测，其中还有对这部手机的X光照剖析，大家一起来看一下吧。

一加手机2拆解

　　首先对一加手机2的配置进行简单的介绍，该机拥有一块分辨率为1920*1080的5.5英寸屏幕，搭载1300万像素主摄像头和500万像素前置摄像头，最高可录制4K视频，并支持120fps 720P的慢动作录制。一加手机2的处理器为主频1.8GHz的高通骁龙810，机身内存有3GB和4GB两个版本，存储空间也分为16GB和64GB两个版本。

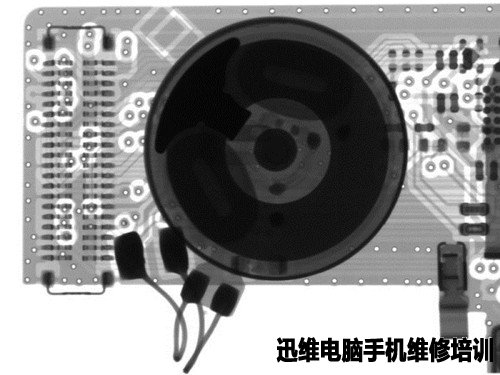

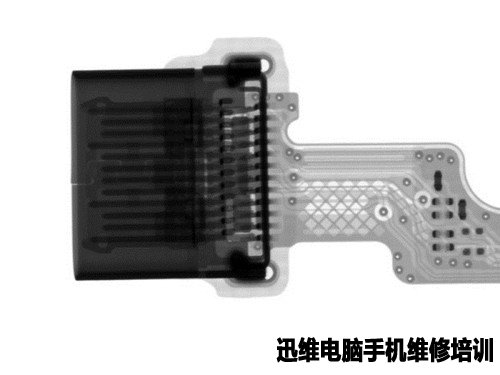

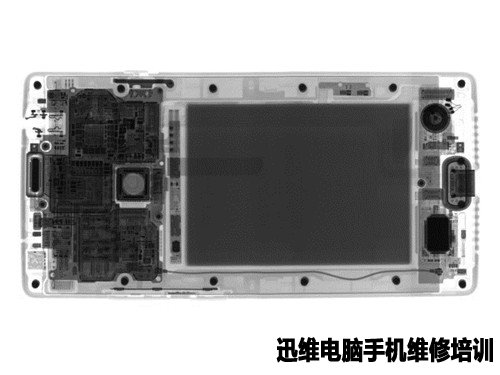

X光照下的一加手机2

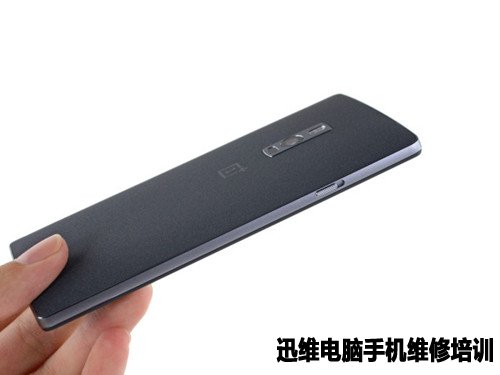

　　在一加手机2的一侧，有一枚三段式开关，可以理解为静音模式的“升级版”，有很明确的段落感。

一加手机2一侧的三段式静音开关

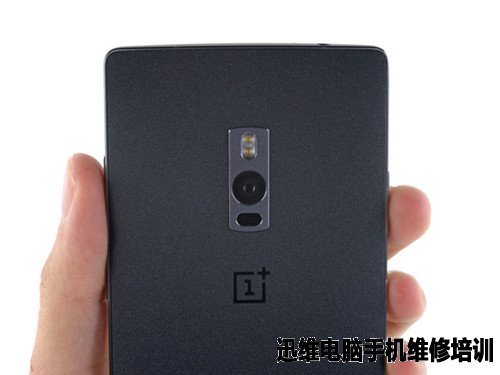

　　在一加手机2的背部为其1300万像素、f/2.0光圈的主摄像头，并配有闪光灯和激光对焦。

一加手机2主摄像头

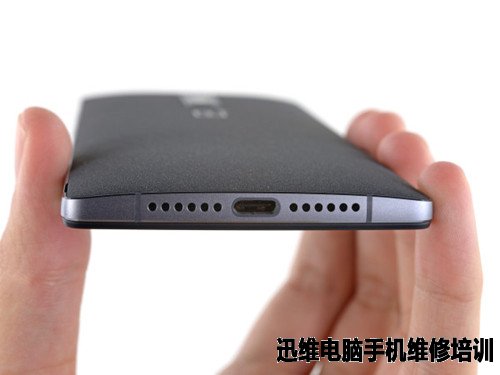

　　一加手机2采用的是目前很多旗舰级智能手机配备的Type-C接口，支持正反插拔。但是一加手机2仍旧没有支持USB 3.0，我们也指出希望在未来可以采用进一步提升充电效率和数据传输速度的接口配备。

Type-C接口

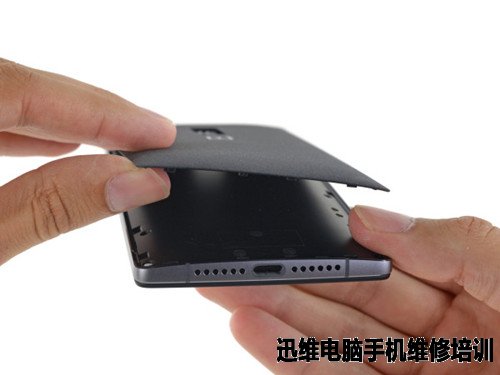

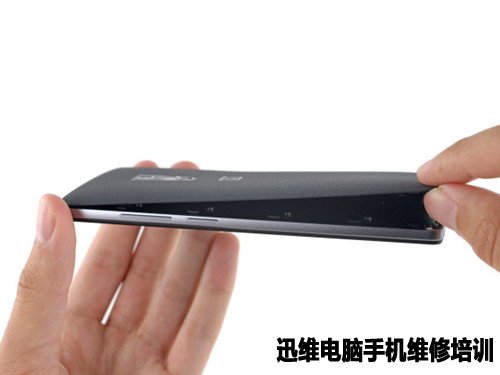

　　一加手机2的外观设计有很好的一体性，没有裸露在外部的螺丝。此外一加手机2的后壳通过塑料卡榫固定，拆下或者更换都十分方便。

取下后壳

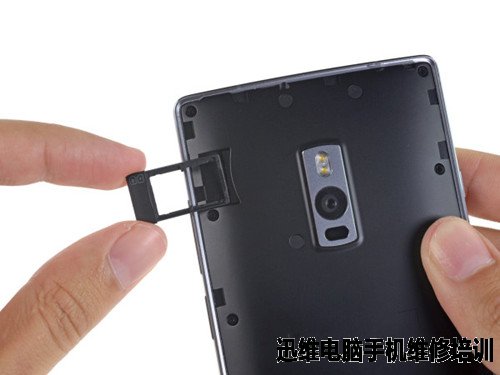

　　　　一加手机2支持双卡双待，采用的均是Nano SIM卡。取出一加手机2的SIM卡槽不需要工具(也就是不用取卡针即可拿出)。这或许是没有将卡槽放置在中框上的一种补偿吧。

一加手机2的SIM卡槽

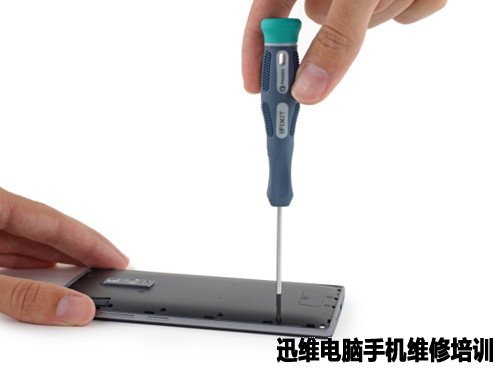

　　将后盖拿下后，机身背部数量众多的螺丝。

一加手机2拆解

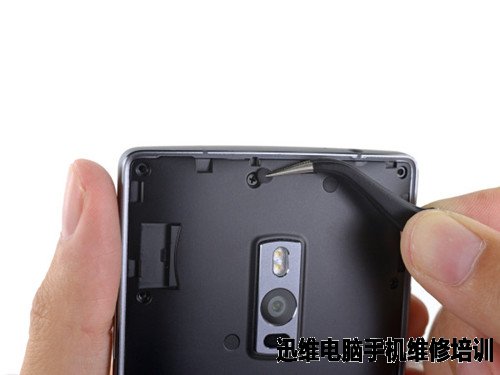

　　一加手机2的很多螺丝用橡胶盖“藏”了起来。

拆解螺丝

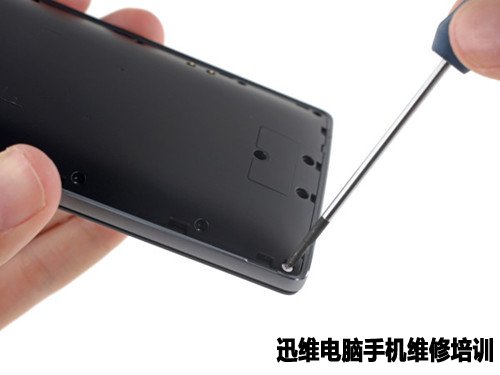

　　此外，在机身背部的一角还有一枚螺丝上有防篡改密封。

拆解螺丝

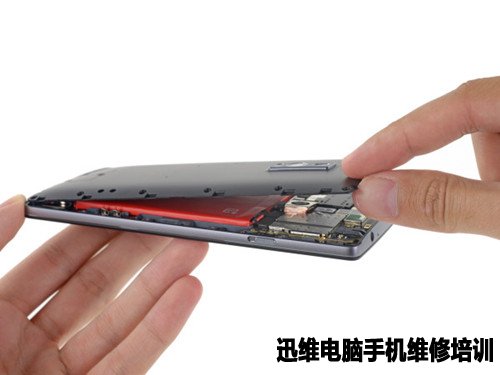

　　再拧下所有螺丝后(应该是有18个)，可以将塑料隔板取下，透过一角可以看到里面红色的电池。

取下塑料隔板

一加手机2拆机

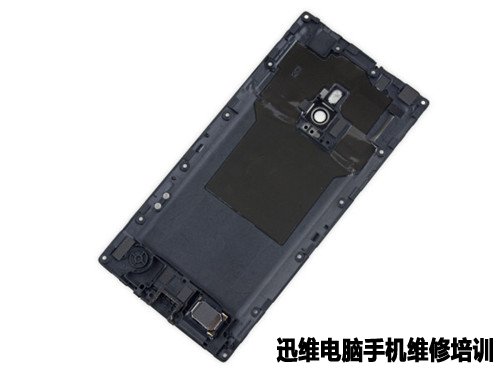

一加手机2塑料隔板

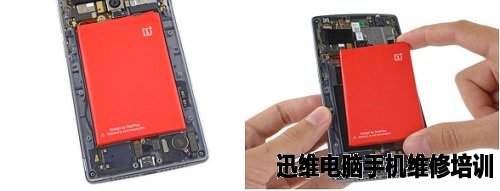

　　在一加手机2的红色电池上印有“电池不可拆卸”的字样，最终还是将电池取了下来。

一加手机2电池拆解过程

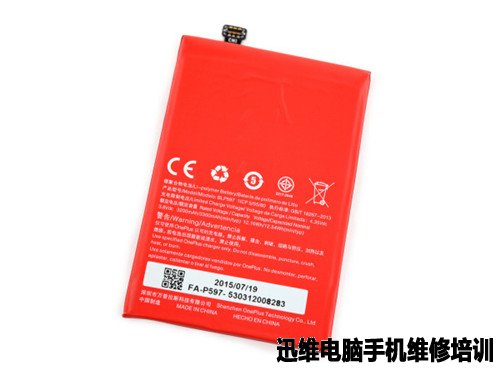

　　一加手机2配备的是3.8V 3300mAh的电池，这比此前的一代产品有所提升，甚至在市场中诸多尺寸相近的手机里表现也不错。

一加手机2电池

　　如今智能手机已然成为主流的拍照设备，在一加手机2上配备的这枚1300万像素，支持光学防抖和激光对焦的摄像头是其重要的竞争手段。前置摄像头为500万像素。

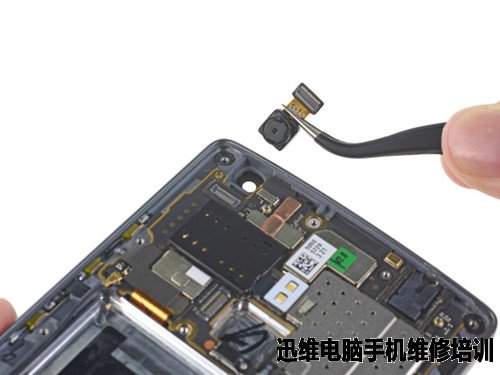

取下前置摄像头

一加手机2拆机

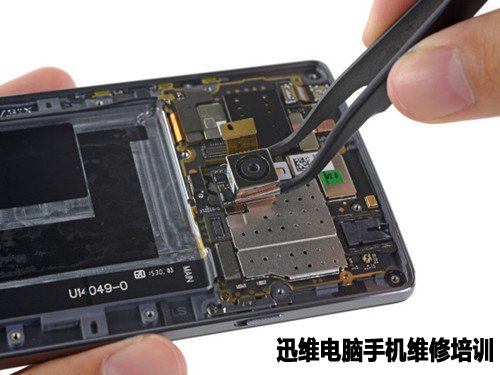

取下主摄像头

一加手机2拆机

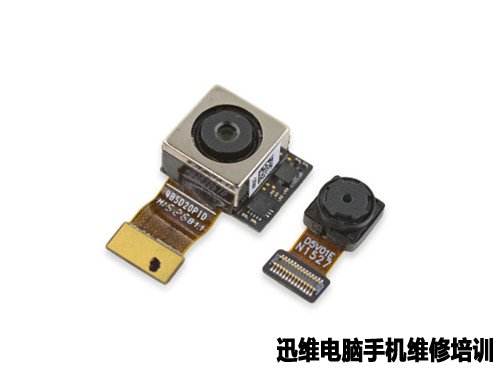

一加手机2后置和前置摄像头

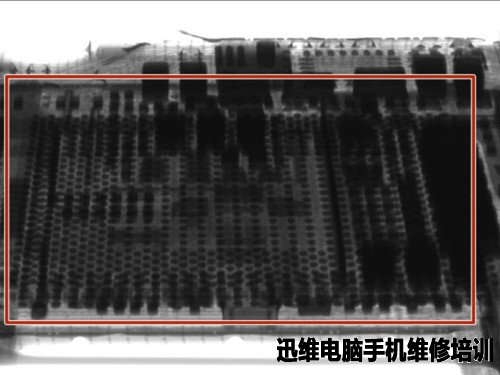

　　了解了摄像头的基本配置，随后对这枚摄像头进行了X光检测。

X光下摄像头模组

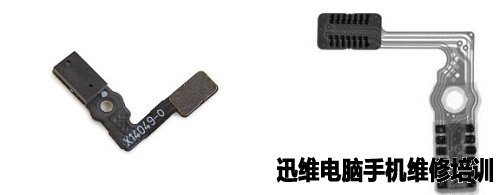

　　取下了一加手机2上的红外激光对焦组件。该组件是由2部分组成：红外发光二极管和匹配的接收器。

一加手机2拆解

一加手机2拆机
红外激光对焦模块

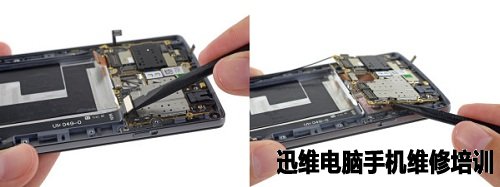

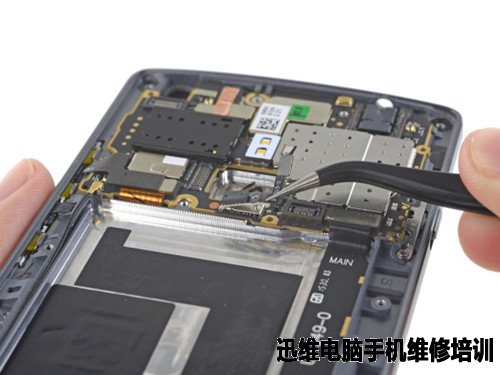

　　接下来将于主板上连接的各个排线和螺丝分开，轻松取下主板。

取下主板

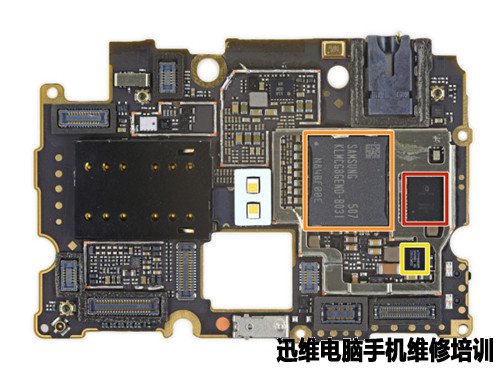

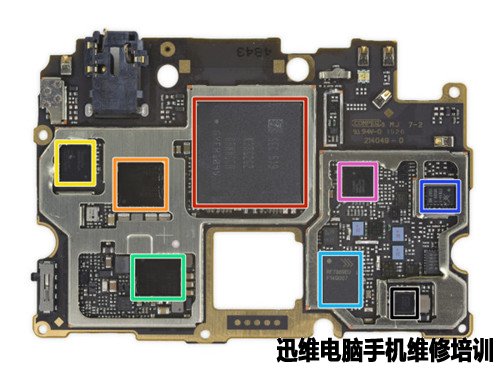

　　主板是一加手机2核心区域了，照片总不同颜色框出的区域对应不同的元件。红色区域是三星的DDR4内存以及高通骁龙810处理器。橙色区域是高通PM899模组;黄色为高通wcd9330音频编解码器;绿色区域为高通PM8994模组;右下角的浅蓝色模块为多频段功率放大器;深蓝色区域为Skyworks 77814-11功率放大器模块的LTE;紫色区域为高通wtr3905射频收发器的双SIM卡支持;黑色区域为高通qfe1100包络跟踪IC。
