苹果AirPods分体式无线耳机拆解！
如果说EarPods是苹果在iPhone 7之前所使用的耳机解决方案的话，那么AirPods就是苹果在iPhone 7后所打造的无线耳机体验，AirPods耳机内藏什么黑科技呢？接下来，就为你带来这款无线耳机的拆解教程。
AirPods一眼看过去没有明显的缝隙，所以需要借助更加“暴力”的手段，例如加热和小刀。
图1 AirPods分体式无线耳机拆解

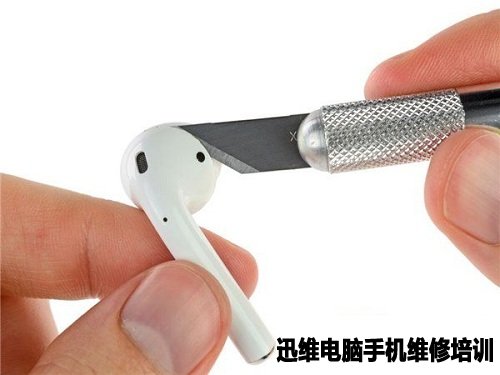

加热后，试着用小刀割出一条缝隙来。
图2 AirPods分体式无线耳机拆解

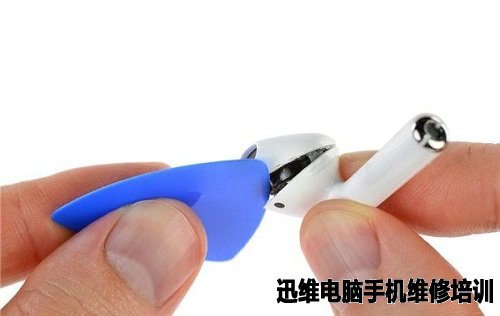

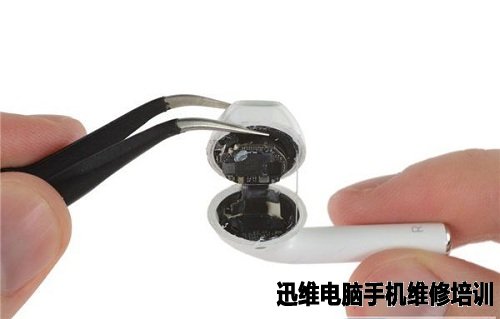

为了安全，接下来会使用一个撬具来撬开它，慢慢转动就可以将扬声器部分从耳机中分离出来，并且可以看到内部的零部件。
图3 AirPods分体式无线耳机拆解
AirPods耳机内部全都是精密的元件。

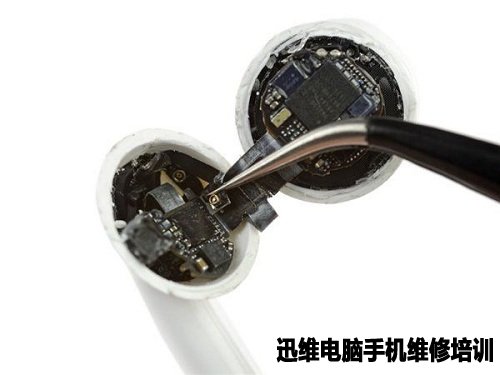

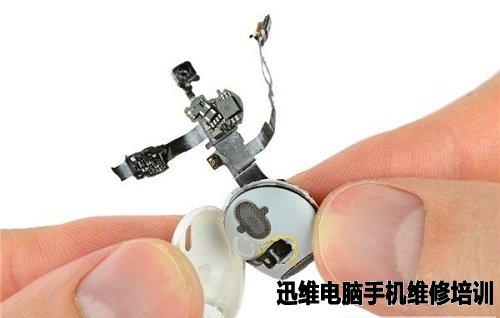

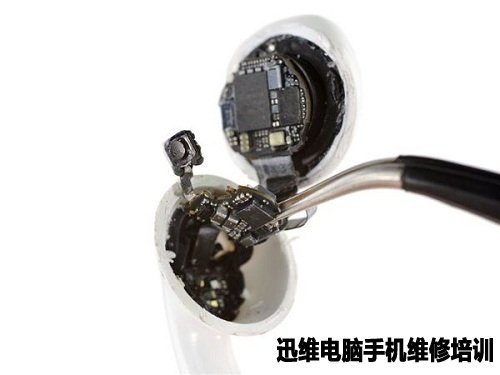

开始拆主板、线缆和一些零碎的东西。
图4 AirPods分体式无线耳机拆解
如果举办一个将复杂线缆塞进小空间内的比赛，苹果一定会赢。
图5 AirPods分体式无线耳机拆解
另外，我们还看到了世界上最最小的同轴电缆连接器。
在另一侧是其中的一个IR距离传感器，用于检测AirPods是否在耳朵里。
图6 AirPods分体式无线耳机拆解
在耳机部分很难找到出路，我们不妨转向耳机根部，希望能够找到另一个突破口。
图7 AirPods分体式无线耳机拆解

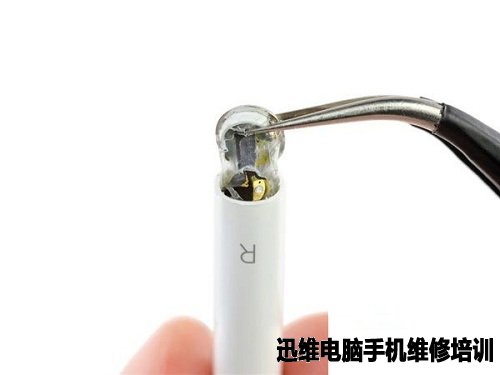

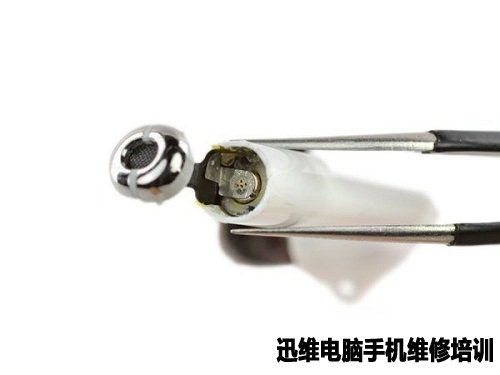

闪闪发光的金属帽，（很多粘合剂）上有为AirPods充电而设的金属触点，并围绕着主麦克风。在大量粘合剂的背后还可以看到电池线缆的末端。
图8 AirPods分体式无线耳机拆解
清理完粘合剂后可以看到微型电池的末端，末端还有一个个很细小的焊点，要更换这些电池看起来将会十分麻烦。
图9 AirPods分体式无线耳机拆解

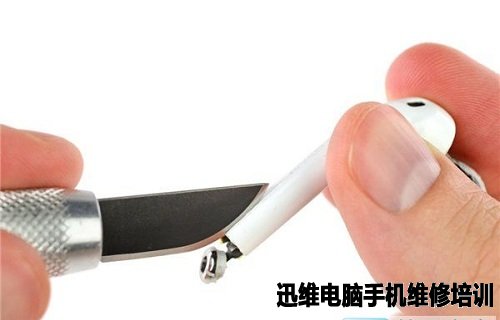

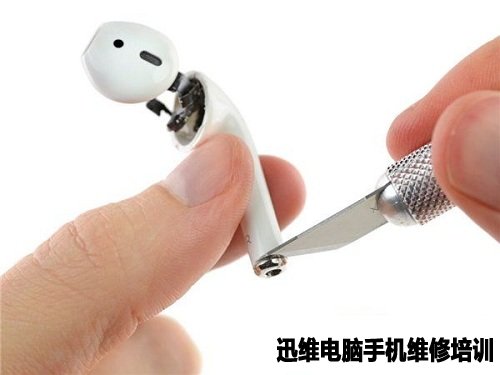

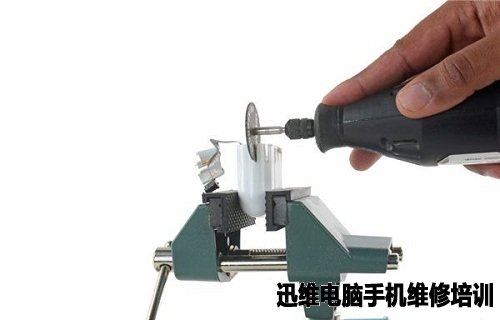

要开启耳机确实困难，护士，给我一把手术刀吧。
图10 AirPods分体式无线耳机拆解

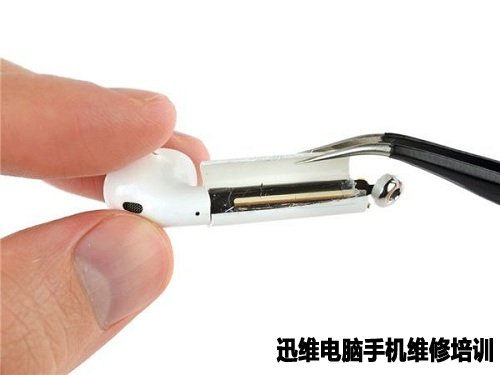

打开耳机后，在电池上方“躺着”的似乎是一条天线。
图11 AirPods分体式无线耳机拆解
好吧，没有耐心了，将剩余的外壳都剥下来，来看看里面的东西。
图12 AirPods分体式无线耳机拆解

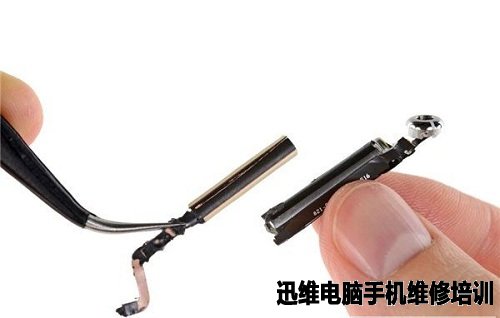

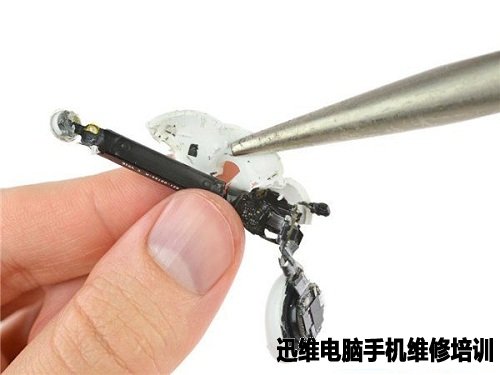

剥落外壳后，我们就可以将长长的天线扯出。
从天线还可以看出苹果AirPods的设计，悬吊着的杆并不仅仅是为了平衡，同时还改善了信号的接收。

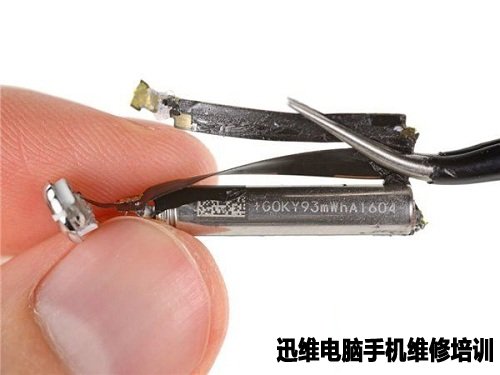

继续来看看电池，在电池上标有一些信息。这是一颗容量为93毫瓦时的电池。
图13 AirPods分体式无线耳机拆解
图14 AirPods分体式无线耳机拆解

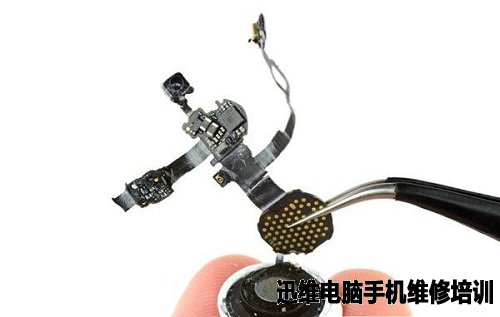

将复杂的柔性电路拉出，排列很整齐。它们看起来像是测试点，但并没有进行标记。
图15 AirPods分体式无线耳机拆解

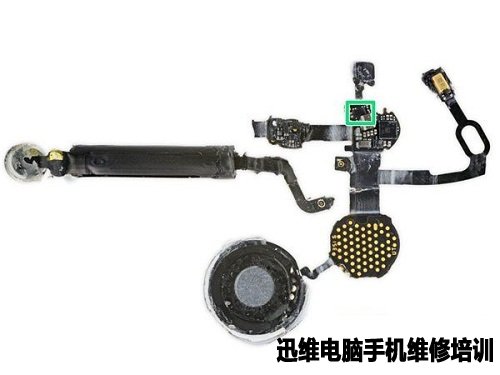

线缆和扬声器交织在一起，这里有一个距离传感器和一些天线。

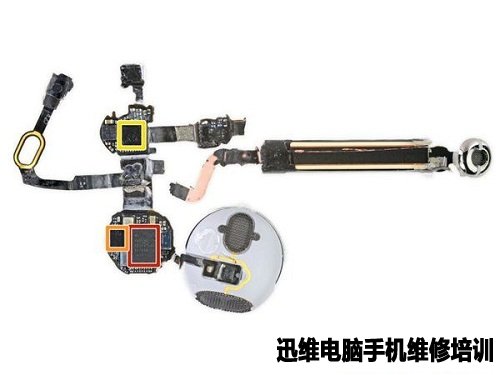

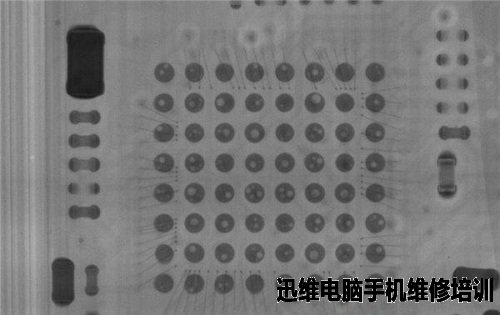

看看这里都有些什么元器件。
图16 AirPods分体式无线耳机拆解
红色：苹果343500130（应该就是W1无线通讯芯片）
橙色：赛普拉斯CY8C4146FN可编程SoC
黄色：美信98730EWJ低功耗立体声音频编码解码器
青色：德州仪器TPS743
图17 AirPods分体式无线耳机拆解
图18 AirPods分体式无线耳机拆解

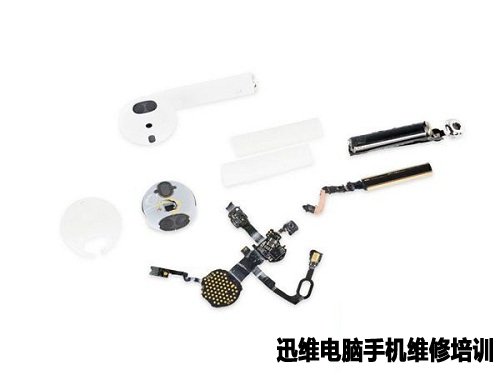

这就拆解完了一只AirPod，接下来到看起来没有缝隙的充电盒了。

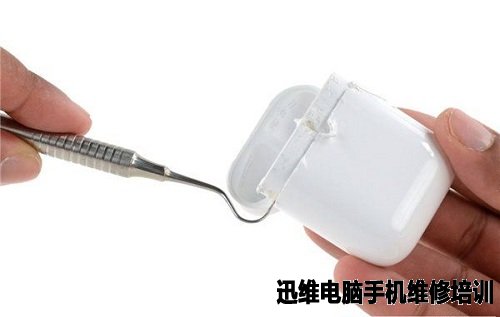

同样地，充电盒也非常难打开。
图19 AirPods分体式无线耳机拆解
我们使用一些工具来撬开它。警告：这其实并不是最安全的办法。
图20 AirPods分体式无线耳机拆解

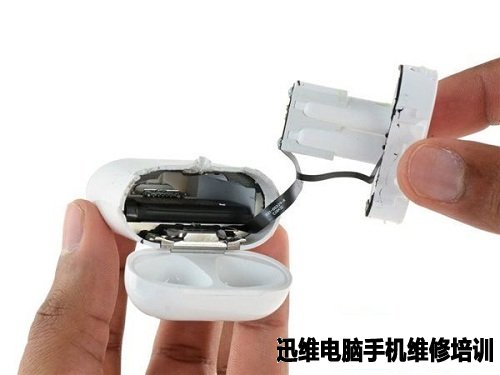

最后我们将耳机放置槽从盒子里分离出来，可以看到里面的一些零部件，其中包括一块大电池。
图21 AirPods分体式无线耳机拆解

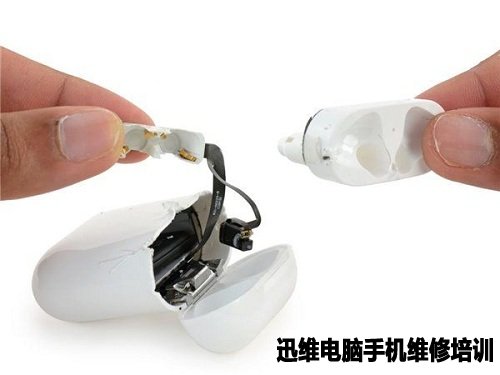

虽然耳机放置槽被移除了，但依然连着一些线缆，我们先拆下LED指示灯。
图22 AirPods分体式无线耳机拆解
凭借着坚持不懈的努力，终于将放置槽拆下来了。
图23 AirPods分体式无线耳机拆解
但我们仍需努力，再拆下盒子上的铰链。
图24 AirPods分体式无线耳机拆解
充电盒真是个棘手的东西。
图25 AirPods分体式无线耳机拆解
是什么使得它如此棘手？原来“凶手”是电池，它卷缩在聚碳酸酯材质的卡槽中。如果你注意到的话，LED指示灯有一半线缆都落在后面。
图26 AirPods分体式无线耳机拆解
在移除电池之前，我们发现这里又有大量的粘合剂，我们还发现有一条单独的线将电池连接到充电盒的主板。
图27 AirPods分体式无线耳机拆解

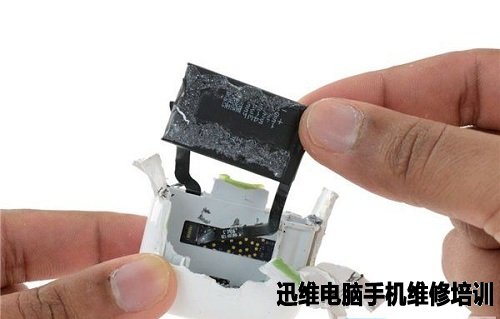

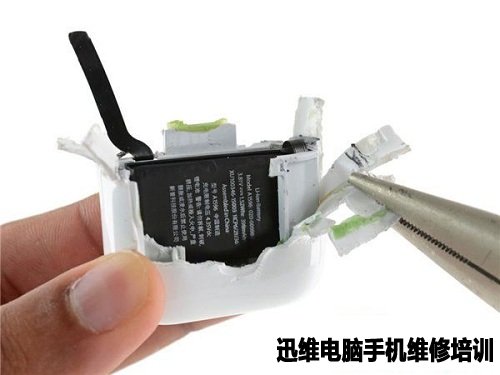

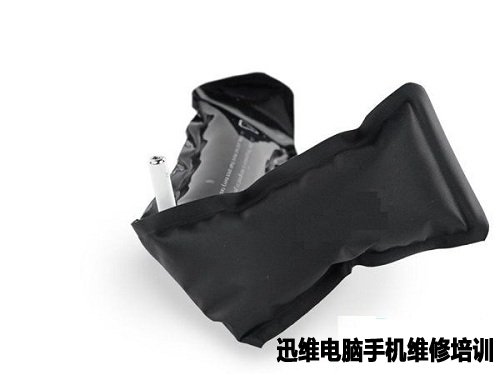

将外壳都剥下，好好地看看这块大电池。
图28 AirPods分体式无线耳机拆解

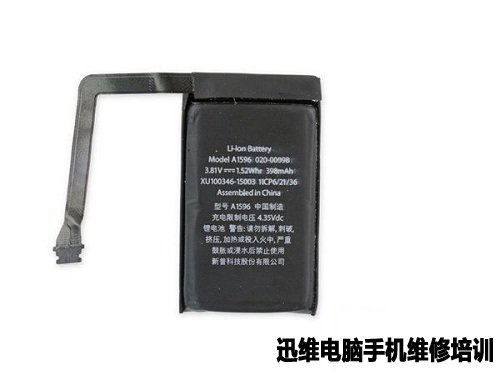

这是一块3.81V，1.52瓦时的锂电池，它的电池容量大约是AirPods耳机的16倍，这意味着你可以将两个耳机充满8次电。
根据记录，Apple Pencil的电池大约是0.329瓦时，Apple Watch Series 2为1.03瓦时，所以这应该是我们见过的容量最大的微型电池。
图29 AirPods分体式无线耳机拆解

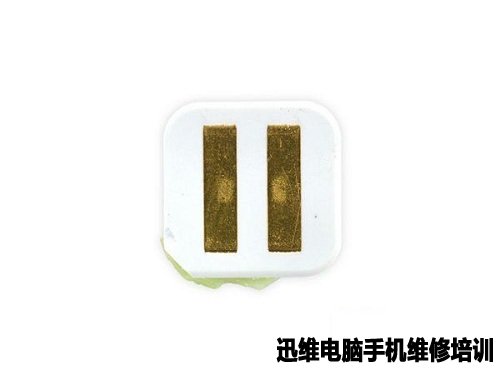

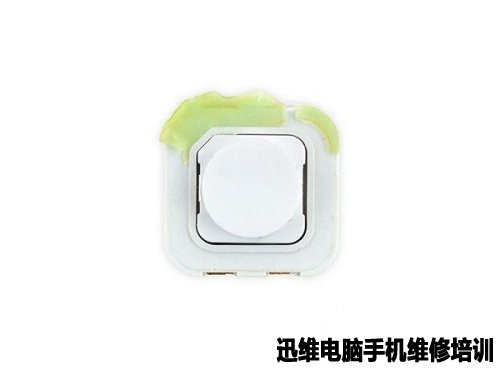

背部的同步按钮是独立工作的，上面的触点对应主板上的触点。
图30 AirPods分体式无线耳机拆解
电子开关可以很复杂。但这颗按钮，并不复杂。它就像是一个按钮开关。按下按钮就可以关闭电路并让电流释出，总之就是非常简单。
图31 AirPods分体式无线耳机拆解
图32 AirPods分体式无线耳机拆解

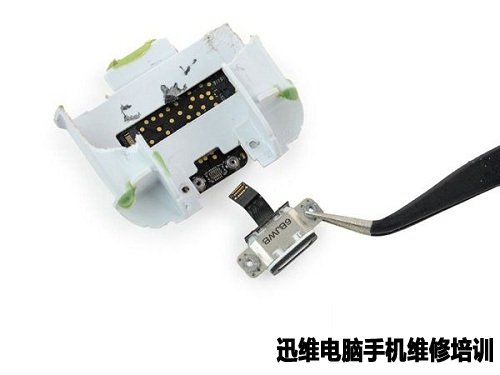

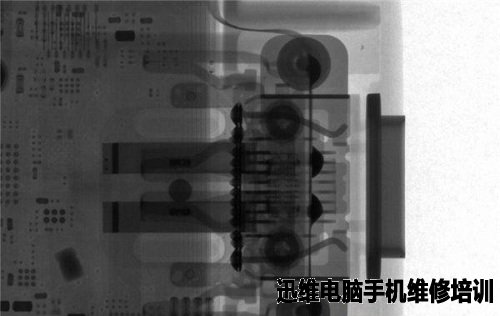

松开一组十字螺丝就可以拆下Lightning连接器。
图33 AirPods分体式无线耳机拆解
庆幸的是，Lightning接口是标准组件，如果坏了的话你也可以进行更换，不过你要先拆开这个充电盒。
图34 AirPods分体式无线耳机拆解

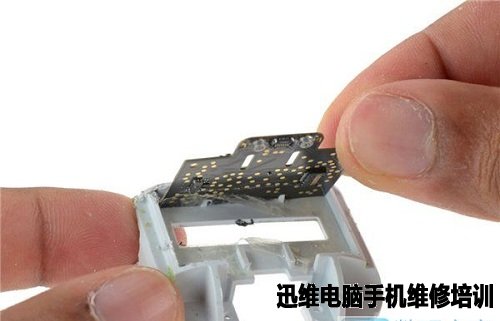

主板被大量的胶带固定着。

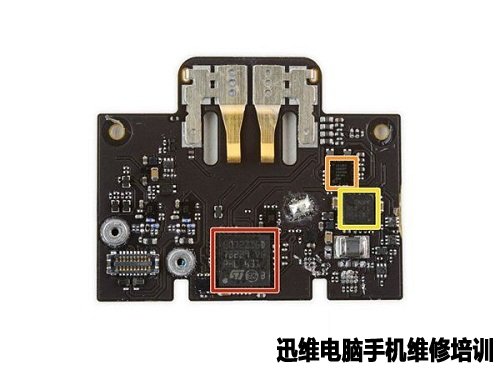

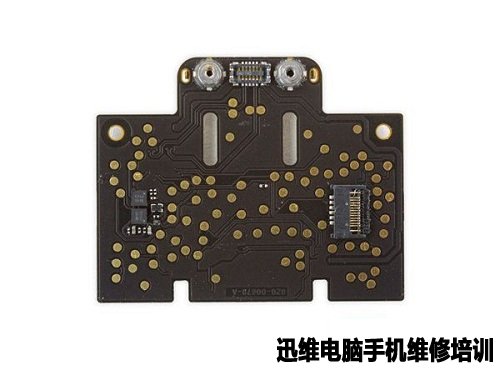

让我们看看充电盒的主板都有些什么元器件。
图35 AirPods分体式无线耳机拆解
红色：意法半导体STM32L072 ARM Cortex-M0+微程序控制器
橙色：恩智浦1610A3充电IC（和iPhone 6s和SE，以及iPad Pro中的一样）
黄色：德州仪器BQ24232电源管理IC
图36 AirPods分体式无线耳机拆解
图37 AirPods分体式无线耳机拆解
图38 AirPods分体式无线耳机拆解
集合图：
图39 AirPods分体式无线耳机拆解

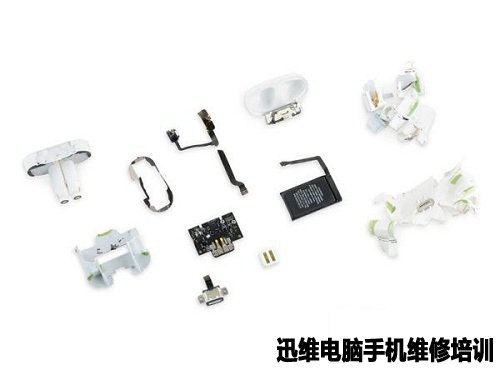

充电盒拆解全家福。
图40 AirPods分体式无线耳机拆解
