12月21日，华为发布了“荣耀”年度第二款千元全面屏手机——荣耀9青春版，搭载了华为畅享7S系列同款麒麟659处理器，5.65英寸全面屏，前置1300+200万和1300+200万后置双摄像头，3000mAh容量的电池，而价格却只需1199元起，如今大家更为关心的是荣耀9青春版做工怎么样，产品质量是否可靠等，今天我们通过荣耀9青春版拆机图解，深入手机内部，带大家一起来全面了解下。





华为荣耀9青春版



　　拆机之前，首先来看下荣耀9青春版参数配置、价格、外观颜值等等信息，以下是秒懂荣耀9青春版参数。

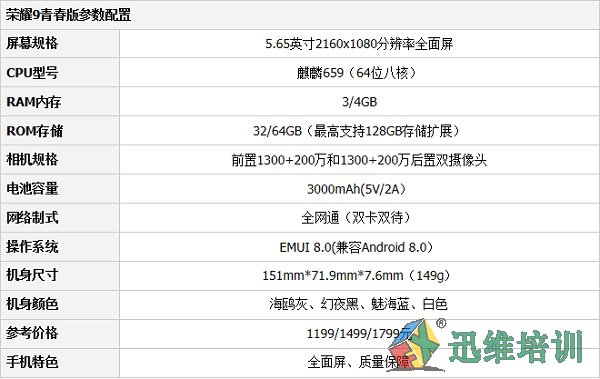

荣耀9青春版参数配置



华为荣耀9青春版拆机方法/过程：

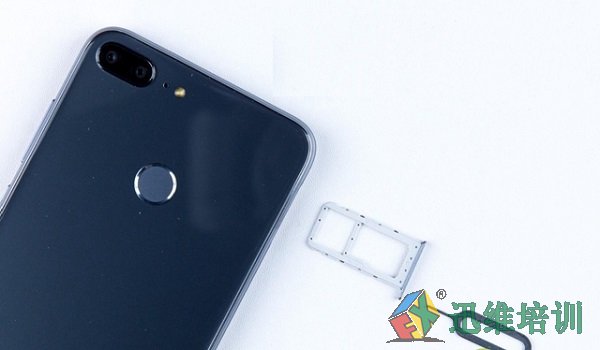

　　首先关机，然后利用卡针取出SIM卡托。



关机、取出SIM卡托

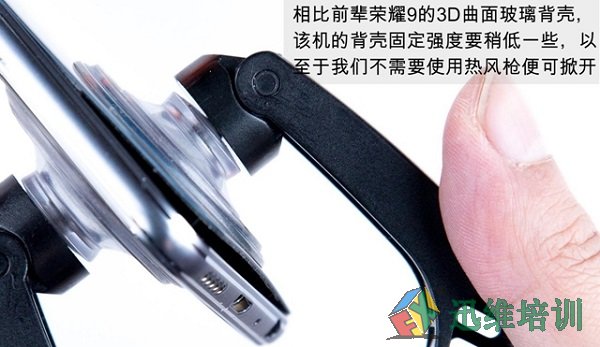

　　相比前辈荣耀9的3D曲面玻璃背壳，该机的背壳固定强度要稍微低一些，以至于我们不需要使用热风枪便可以掀开。



华为荣耀9青春版拆机

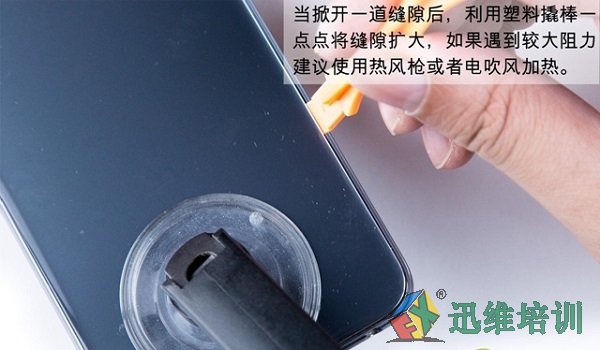

　　当掀开一道缝隙后，利用塑料撬棒一点点将缝隙扩大，如果遇到较大的阻力建议使用热风枪或者电吹风加热。



华为荣耀9青春版拆机

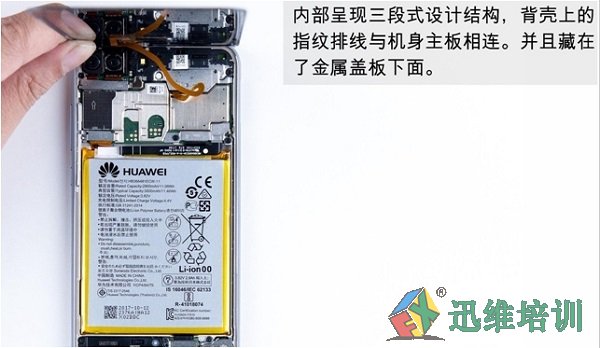

　　当背壳几乎完全脱胶后，便可以用手将背壳掀开，一探内部结构了。内部呈现三段式设计结构，背壳上的指纹排线与机身主板相连。并且藏在了金属盖板下面。



内部三段式设计结构



　　接下来我们首先需要卸去金属盖板上的三颗固定螺丝，才能断开连接器将背壳真正分离。这枚盖板除了保护指纹连接器外，还起到了固定两枚前置摄像头连接器的作用。



华为荣耀9青春版拆机

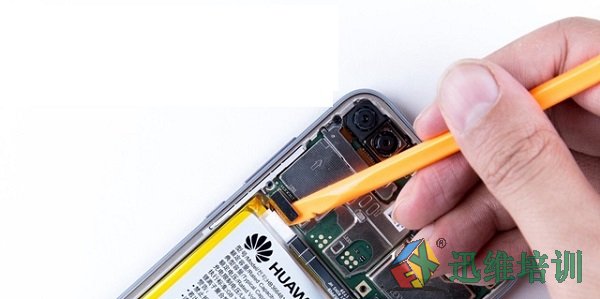

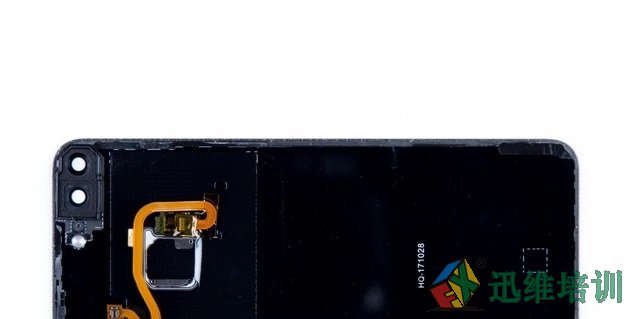

　　断开指纹排线连接器，这里一定要用塑料绝缘撬棒，因为整个系统目前还没有断电，避免短路。断开排线后成功将背壳分离，可以看到背壳周围完全被密封胶包裹，密封效果还是不错的。



华为荣耀9青春版拆机

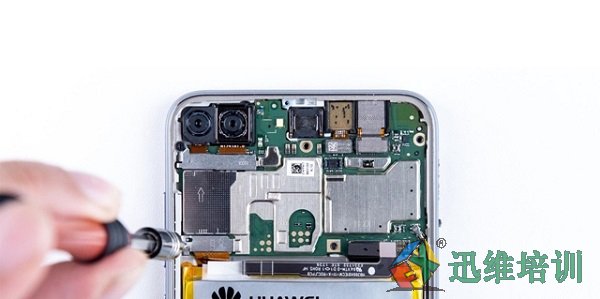

　　接下来，卸去电源连接器表面的盖板螺丝，接下来分别将三枚连接器断开。主板左下侧的显示屏连接器被一块独立的金属盖板固定，我们先卸去其固定螺丝，随后便可将它分离。



断开连接器



　　用绝缘撬棒断开显示屏FPC。



断开显示屏FPC



　　接着将主板右上方的两枚前置摄像头连接器断开，随后便可将他们分离。



前置摄像头连接器断开

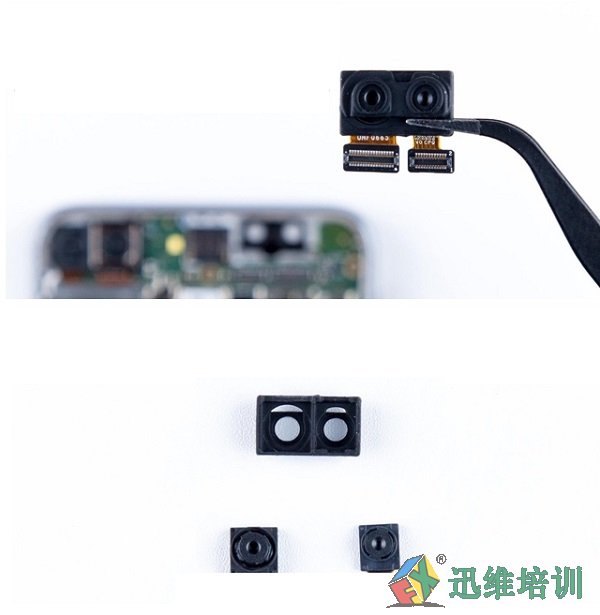

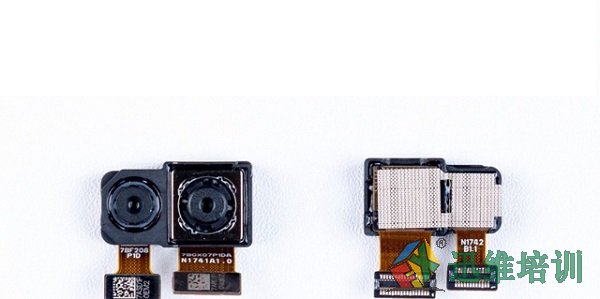

　　分离的前置摄像头表面被一圈黑色橡胶圈包裹固定，看起来像一个模块。但其实将他们从橡胶圈分离出来便可以发现，其实他们是两个独立模块，左边的是1300W像素感光元件，右边则是200W像素的感光元件。



摄像头特写



　　此时便可以轻松卸去那枚盖板，发现原来是盖板一侧伸出了一个支腿扣住主板背部，所以刚才无法分离。



卸去盖板

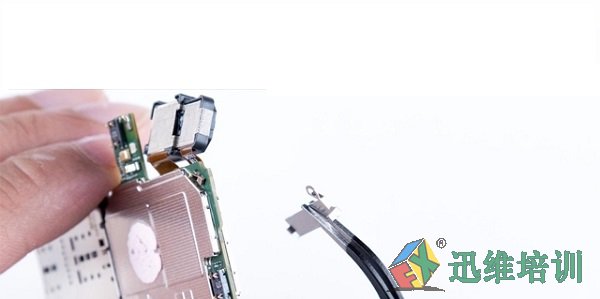

　　固定盖板分离后，主摄像头的便可以轻松拆下来了。



主摄像头特写

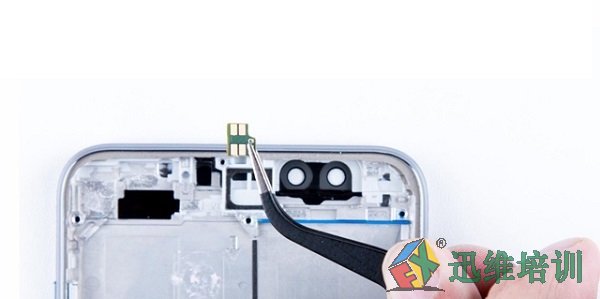

　　光线距离传感器采用独立设计，通过触点与主板连接。



华为荣耀9青春版拆机

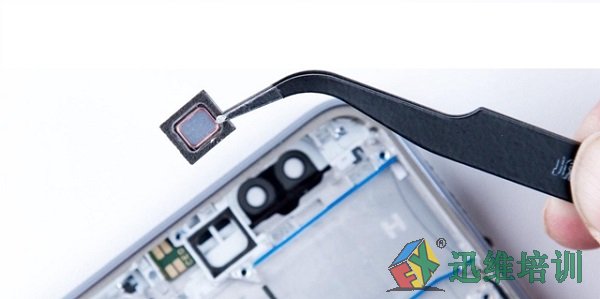

　　利用尖嘴镊子可以撬起听筒，但会破坏听筒底部的密封泡棉。



听筒特写

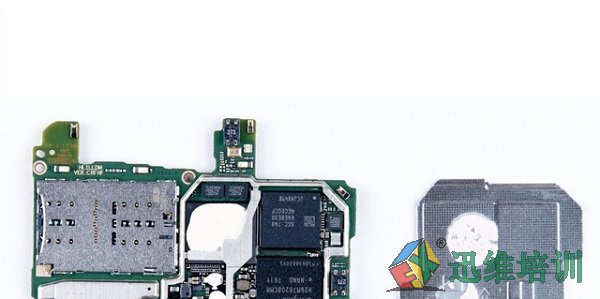

　　掀开屏蔽罩，发现主板上的三大件：处理器、内存、闪存。并没有采用折叠封装工艺，内存来自海力士，闪存则来自三星，而大面积散热材料覆盖的区域无疑就是海思麒麟659处理器了。



主板三大件特写



主板正面特写

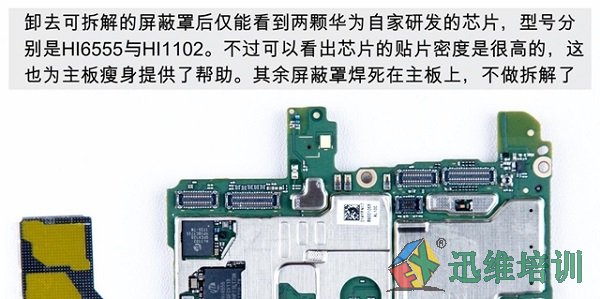

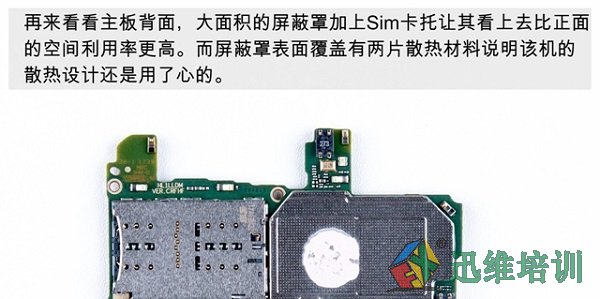

主板背面特写

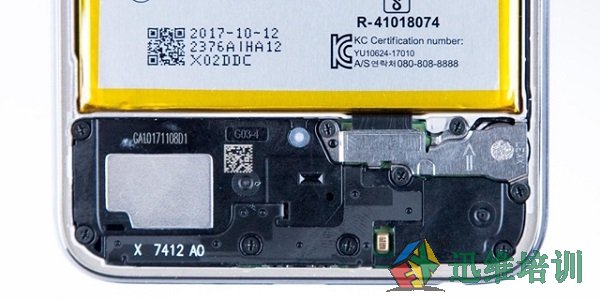

　　接下来开始拆底部模块，这里密密麻麻的分布着多达九颗固定螺丝。



华为荣耀9青春版拆机

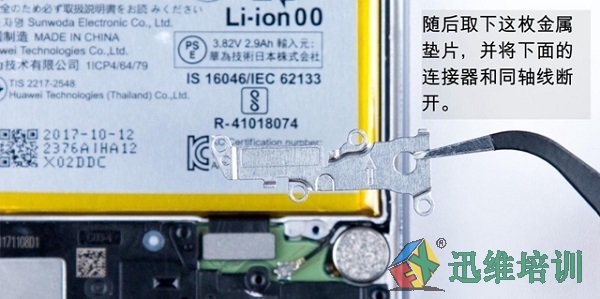

　　随后取下这枚金属垫片，并将下面的连接器和同轴线断开。



取下金属垫片，断开同轴线



　　它通过触点与底部PCB相连，模块较大，但真正出音腔的体积其实并不大。



华为荣耀9青春版拆机

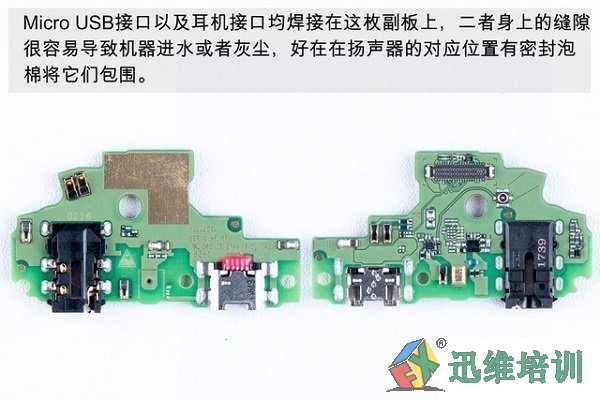

扬声器底部PCB特写



　　接下来开始拆解电池，电池的胶量非常的大，可以看到整个电池都发生了形变，因为哪里都是强力的双面胶。



电池特写

　　至此，华为荣耀9青春版拆机完成。


　　拆机总结：华为荣耀9青春版的做工整体上来说中规中矩，没有太多出彩的地方，但需要注意的细节也没有什么纰漏，主板的集成度以及芯片防护，连接器的固定都做的十分到位，密封性和抗磕碰能力虽然并不突出，但是足以应对日常生活中的大多数场景。
