魅族Pro6 Plus全面拆解看做工！
“这年头手机正面要么像iPhone要么像三星。“罗永浩月余前在公众场合捅破这层窗户纸，这几天秉持相同观点的人也越来越多。这是一款各方面算得上旗舰的手机，不过在性能、系统和调音等方面看，仍旧略欠打磨，人们永远会觉得：同样的价格，为什么我买的不是最好的。
拆机之前，首先将魅族Pro6 Plus关机，然后取出自带的卡针，将机身侧面的SIM卡托取下，如图所示。
图1 魅族Pro6 Plus全面拆解
使用螺丝刀拆卸底部固定螺丝，魅族Pro6 Plus机身底部不仅配备耳机、扬声器孔、USB Type-C数据接口，还有后盖的2枚固定螺丝，拆机第二步就是拆卸底部固定螺丝，如下图所示。
图2 魅族Pro6 Plus全面拆解

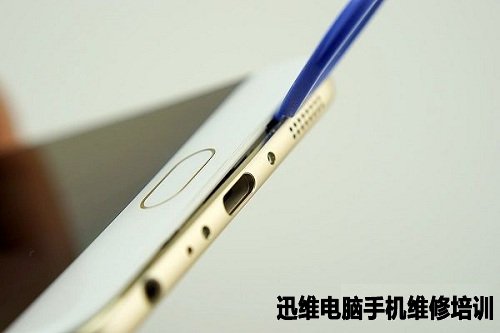

拆后盖。魅族Pro6 Plus采用一体金属机身设计，后盖除了上面的固定螺丝，还有卡扣固定，拆卸相对比较麻烦一些。具体方法是，需要借助拆机翘片从机身底部撬开缝隙，建议大家一边使用吸盘吸屏幕，然后再借助翘片从底部找到缝隙，切入撬开，如图所示。
图3 魅族Pro6 Plus全面拆解

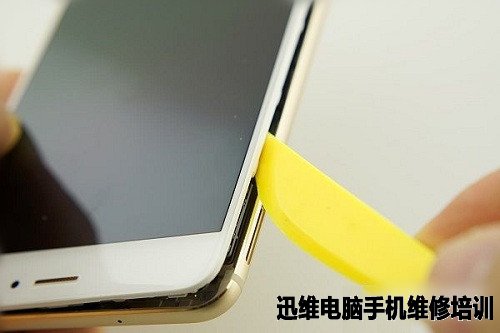

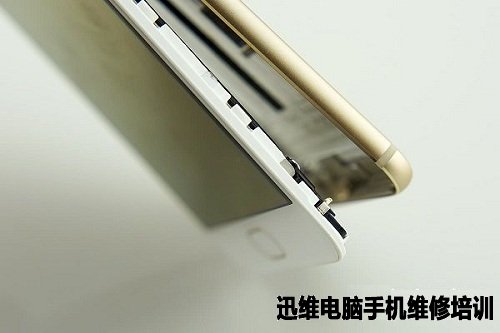

待出现缝隙后，使用翘棒沿着侧面四周划开，分离卡扣即可，如图所示。
图4 魅族Pro6 Plus全面拆解
魅族PRO6 Plus的的后盖四周的一体边框打磨非常的细，跟前面板完美贴合，这也是该机后盖拆卸难度较大的一个原因。
图5 魅族Pro6 Plus全面拆解

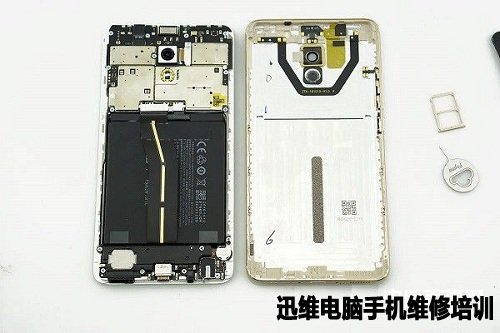

使用翘棒划开后盖与屏幕部分后，就可以轻松分离机身与后盖了，之后就可以看到该机的内部结构了。魅族Pro6 Plus内部采用常见的三段式设计，电池占据了绝大部分空间，如下图所示。
图6 魅族Pro6 Plus全面拆解

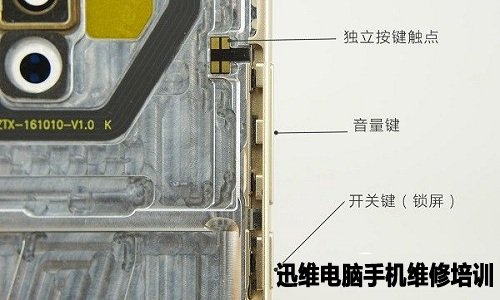

魅族Pro6 Plus后盖全部采用触点的方式来完成一些功能需求，完全没有一丝的排线，设计上非常简洁整齐，包括左右两侧边框内的6个天线触点，还有音量键也是分离的，只有一个触点，可见魅族设计的用心。
图7 魅族Pro6 Plus全面拆解
此外，魅族PRO6 Plus还在背部天线上集成了NFC、MIMO、Wi-Fi和GPS，如下图所示。
图8 魅族Pro6 Plus全面拆解
魅族PRO6 Plus主摄像头配备了环形10-LED双色温闪光灯，以下是闪光灯特写。
图9 魅族Pro6 Plus全面拆解

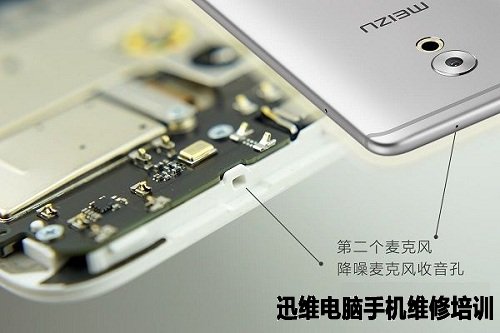

细节方面，魅族PRO6 Plus顶部还有一个降噪麦克风收音孔，如图所示。
图10 魅族Pro6 Plus全面拆解

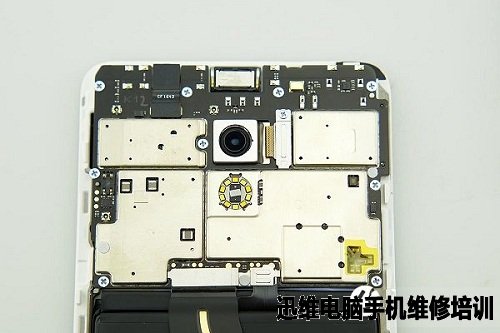

主板上一共有10颗固定螺丝，其中有一颗是贴了防撕标签的，这意味着拆卸主板将使得手机失去免费一年的保修服务，非专业人士不建议拆机。
图11 魅族Pro6 Plus全面拆解

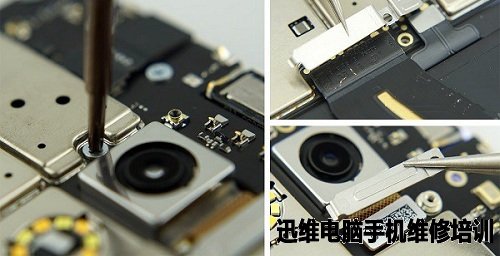

魅族Pro6 Plus主摄像头和下面的电源线及底部主板排线连接上方处还采用了金属固定片，这样的细节设计也保证了整机的稳定性，如图所示。
图12 魅族Pro6 Plus全面拆解

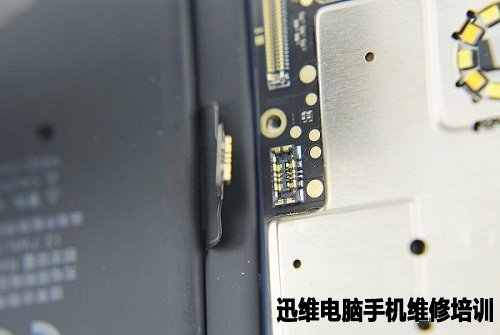

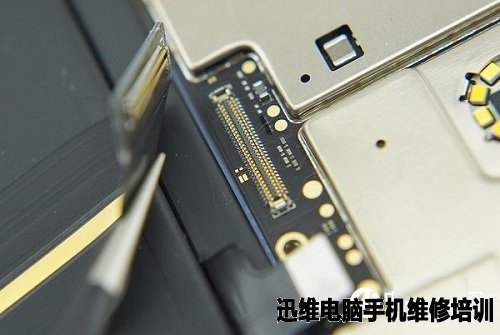

下图为魅族Pro6 Plus的上下主板排线和电池排线特写。
图13 魅族Pro6 Plus全面拆解
图14 魅族Pro6 Plus全面拆解

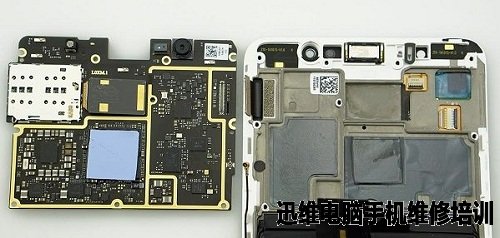

主板剥离，注意侧面有屏幕排线，拆除后屏幕和机身彻底分离。内部有黑色石墨散热贴纸，RAM ＋ SoC有贴硅胶散热贴片，一面有少量粘性的。
图15 魅族Pro6 Plus全面拆解

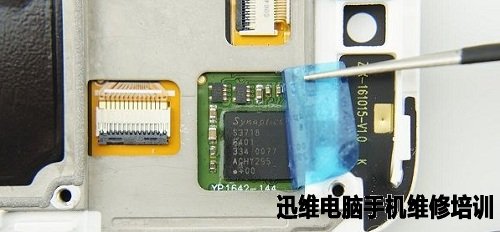

下图为拆解下来的魅族Pro6 Plus屏幕Synaptics触摸芯片，主导屏幕触摸功能，这个品牌相信大家在笔记本上的触摸板驱动都见到过！
图16 魅族Pro6 Plus全面拆解

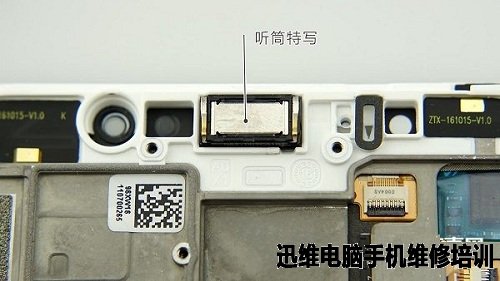

听筒是固定在魅族Pro6 Plus内部的这个部位，采用胶粘固定，拆卸下来不好修复，因此一般不建议暴力拆卸。
图17 魅族Pro6 Plus全面拆解

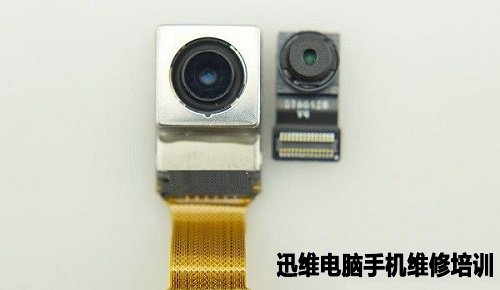

魅族Pro6 Plus前后摄像头特写。
图18 魅族Pro6 Plus全面拆解

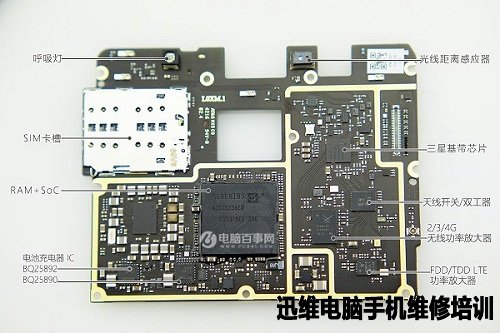

魅族Pro6 Plus主板芯片都有金属屏蔽罩，拆开后，就可以看到内部的主板集成芯片了，具体如下图所示。
图19 魅族Pro6 Plus全面拆解
主板芯片特写：
RAM ＋ SoC ：三星 SEC 634 K3RG2G20CM
SKYWORKS 77646-51 CDMA WCDMA 4G 多模多频段功率放大器模块
Multimode Multiband Power Amplifier Module forQuad-Band GSM/EDGE –
Bands (1, 25, 3, 4, 26, 8, 13, 12, 20,28, 34, and 39) WCDMA / HSDPA /
HSUPA / HSPA+ / LTE
SKYWORKS 77807-8 FDD/TDD LTE 四波段功率放大器模块
天线开关也可以理解为频段切换器，双工器顾名思义，可理解为发射接收同时进行
德州仪器的BQ25892，是业内首款采用专有MaxChargeTM技术的全集成5A单节锂离子(Li-ion)电池充电管理器件，实现了高输入电压和可调电压USB On-the-Go升压模式。
魅族Pro6 Plus内置了3400mAh容量的锂聚合物电池，使用双面胶粘性很强，拆卸时需要耐心，如图所示。
图20 魅族Pro6 Plus全面拆解

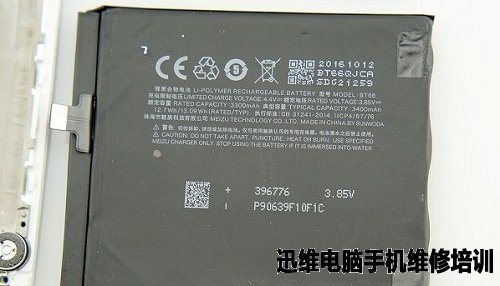

图为拆卸下来的魅族Pro6 Plus电池特写，具体型号为BT66，支持mCharge快充技术，最高支持24W大功率充电。
图21 魅族Pro6 Plus全面拆解

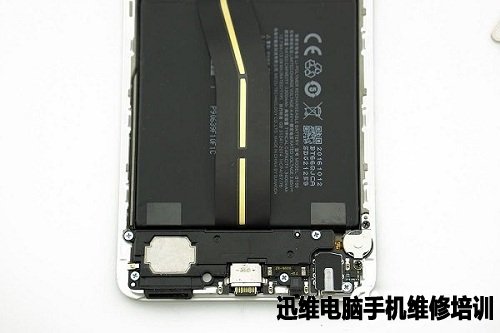

最后就是魅族Pro6 Plus底部小主板模块与功能小部件拆解部分了，底部主板也有一个防撕标签，占大部分空间的还是扬声器，如图所示。
图22 魅族Pro6 Plus全面拆解

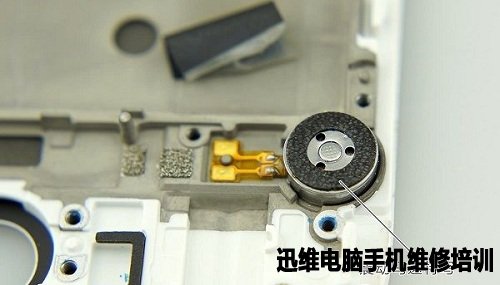

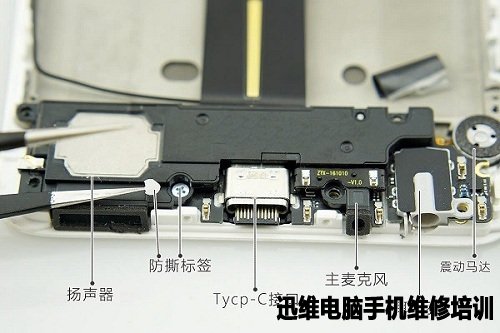

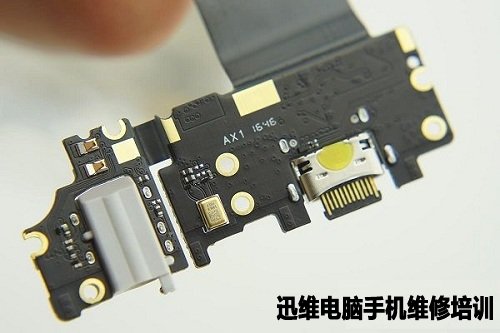

魅族Pro6 Plus底部小主板主要集成有USB接口、耳机孔、主MIC 、震动马达、HiFi等，底部的Type – C接口融合：Type-C、USB 3.1标准，传输更快，最高还支持24w的充电。
图23 魅族Pro6 Plus全面拆解
图24 魅族Pro6 Plus全面拆解

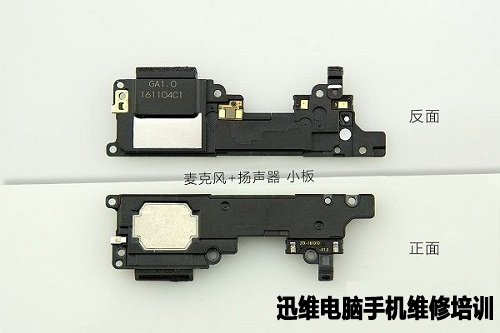

魅族Pro6 Plus底部扬声器的正反面特写。
图25 魅族Pro6 Plus全面拆解

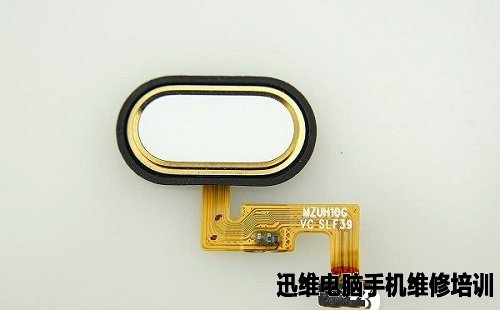

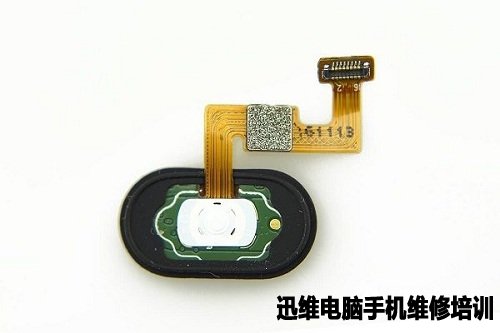

魅族Pro6 Plus正面可以看到的经典mTouch按键特写。
图26 魅族Pro6 Plus全面拆解
图27 魅族Pro6 Plus全面拆解

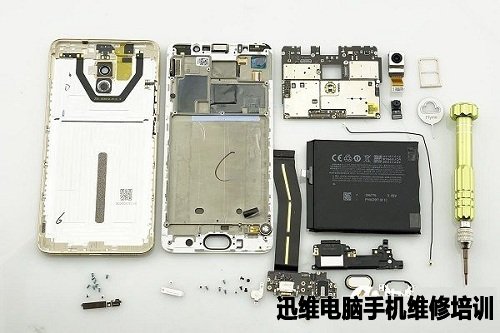

集合图：
图28 魅族Pro6 Plus全面拆解
魅族Pro6 Plus拆机完毕！
