红辣椒国民大圣GM-Q7+拆机教程！
红辣椒GM-Q7+配置上搭载的是联发科四核64位处理器，前置200万＋后置800万高清像素，2G＋16G内存组合，随机标配2600mAh聚合物高压电池。下面对其进行拆解！

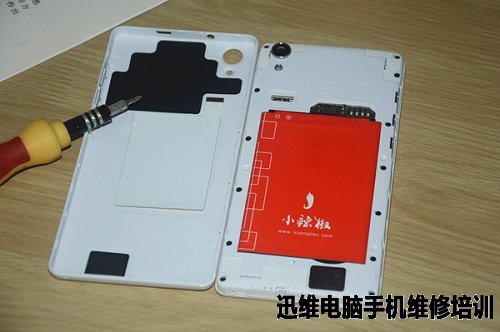

小辣椒保持了最原始传统的方法，因为能打开后盖，所以拆机就显得比较简单了，先打开后盖。
图1 红辣椒GM-Q7+拆机

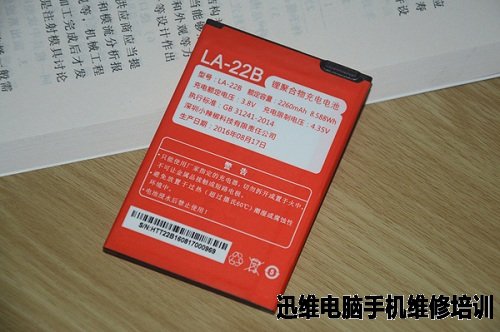

不得不说，电池也升级了，从2000mAh聚合物高压电池变为2260mAh聚合物高压电池。
图2 红辣椒GM-Q7+拆机

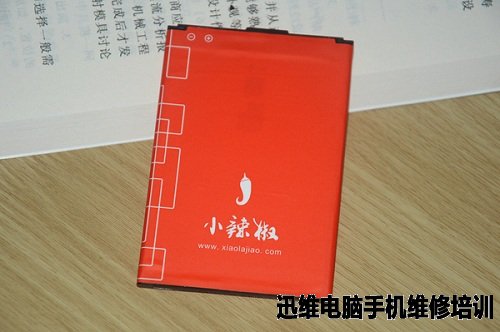

电池背面，有经典的小辣椒LOGO。
图3 红辣椒GM-Q7+拆机

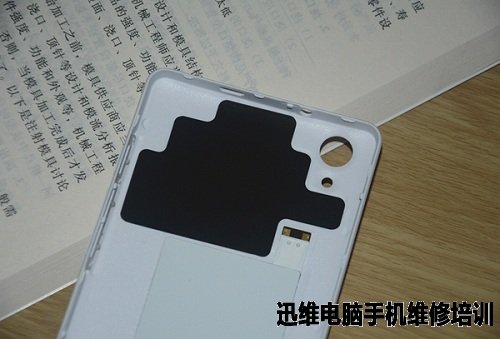

后盖背面上方有黑色的散热贴纸，刚好在主板PCB的上方，起到了散热的作用。
图4 红辣椒GM-Q7+拆机

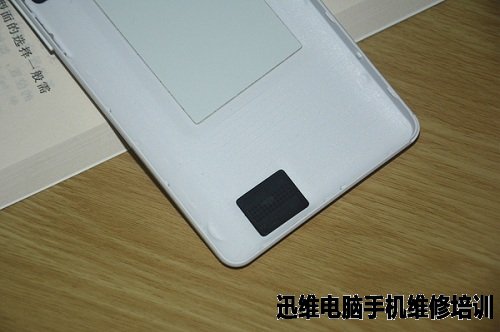

后盖下方是扬声器的发声孔，里面有黑色的滤网，起到了防尘的作用。
图5 红辣椒GM-Q7+拆机

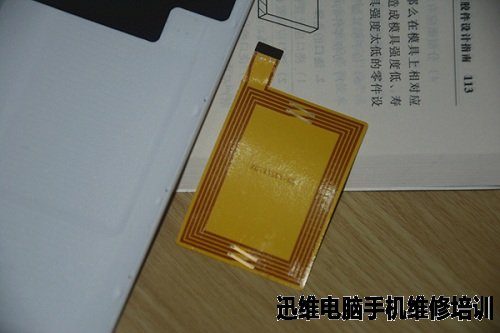

在后盖中间就是这个手机的亮点之一的NFC芯片，采用的是粘贴的方式，用触点来和主板PCB接触发挥作用，NFC在生活中的用处，相信大家都知道，在这里就不做介绍了。
图6 红辣椒GM-Q7+拆机

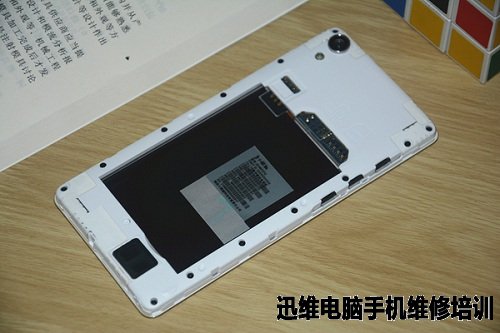

打开后盖，主体部分和以往的改变不大，依然是三段式，中间是电池，上下是PCB部分，依然有中框的包裹保护。
图7 红辣椒GM-Q7+拆机
上方是摄像头，闪光灯以及天线部分，整圈都有螺丝固定，看不见里面的PCB部分。
图8 红辣椒GM-Q7+拆机

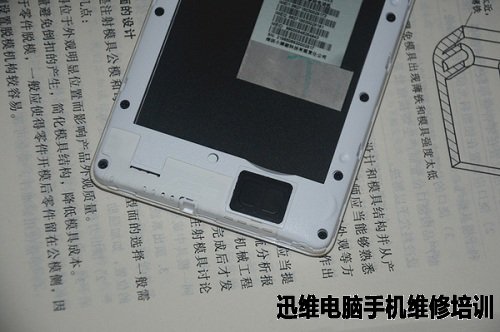

下方是扬声器，麦克风，震动马达以及天线部分，采用整圈的螺丝固定。
图9 红辣椒GM-Q7+拆机

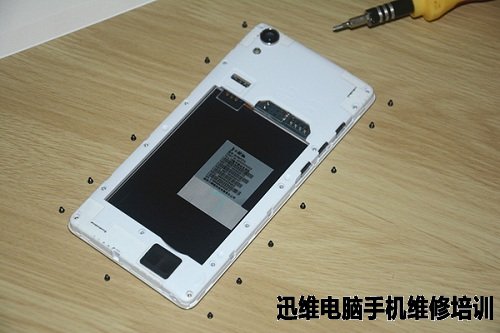

中框整圈有14颗螺丝固定，依次拆掉螺丝，螺丝规格一样，不用单独标记，有一颗螺丝上面有白色贴纸，是防拆标识。
图10 红辣椒GM-Q7+拆机

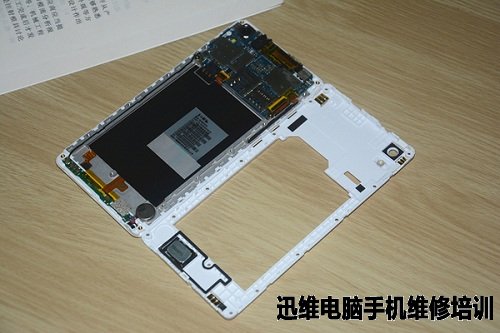

拆了整圈的螺丝，接下来就可拆掉中框了，虽然已经拆掉了螺丝，但是四周依然有卡扣的设计，并不是那么轻而易举就可以拆开中框。
图11 红辣椒GM-Q7+拆机

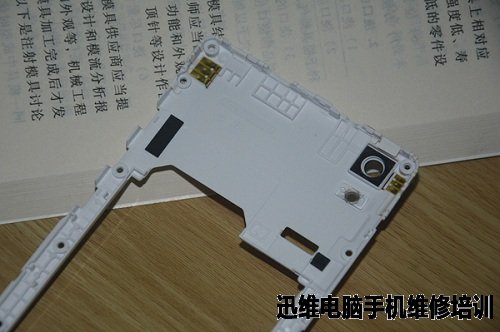

中框上方有天线触点，闪光灯罩以及黑色的贴纸，并且塑胶件上有结构起到固定的作用。
图12 红辣椒GM-Q7+拆机

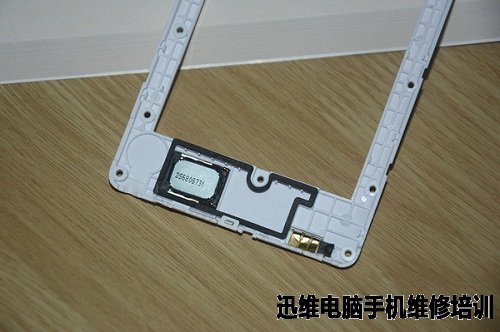

中框下方则是扬声器，采用触点的方式来工作，并且有黑色垫圈，起到防尘、防潮、减震的作用。
图13 红辣椒GM-Q7+拆机

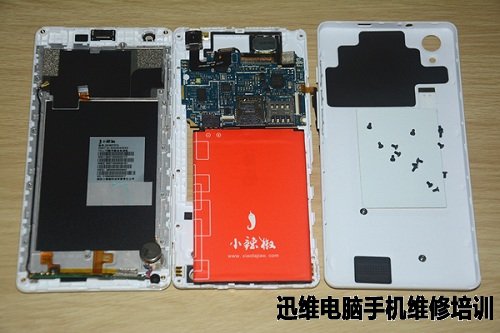

拆掉中框，终于看见PCB的全貌了，可以看见常见的一些元器件，其他的主要元器件都在金属屏蔽罩里面，但是可以看见焊点整齐，排列清晰，并且在排线的连接处，都有高温胶带黏贴，防止脱落。
图14 红辣椒GM-Q7+拆机

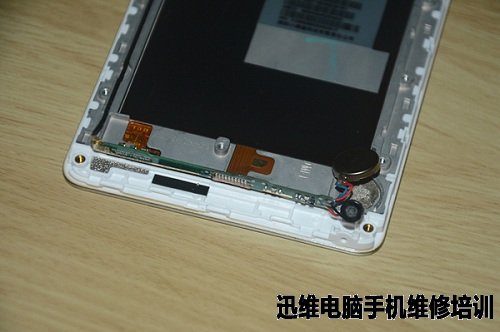

下方是射频线，震动马达，麦克风，通过排线和主PCB连接来配合工作。
图15 红辣椒GM-Q7+拆机
下方的副PCB没有采用螺丝固定，采用的是黏贴和中框压住的方式，震动马达和麦克风采用的是焊接式。
图16 红辣椒GM-Q7+拆机

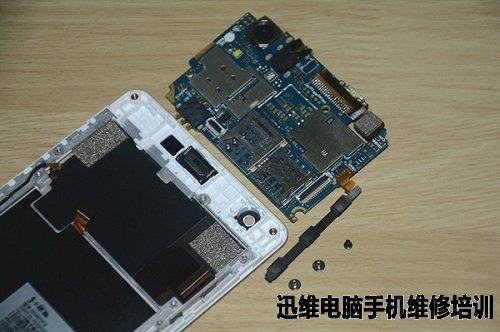

拆主PCB也非常的容易，先拆掉所有排线端子，在拆掉一体的电源键和音量键，最后拆掉三颗螺丝，就可以拆下主PCB板。
图17 红辣椒GM-Q7+拆机

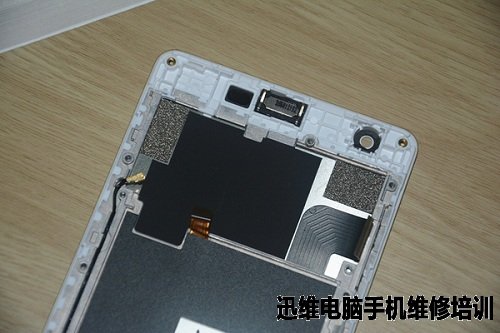

拆掉主PCB板后，前面板可以看见上面有听筒，还有金属的框架以及一些贴纸。
图18 红辣椒GM-Q7+拆机

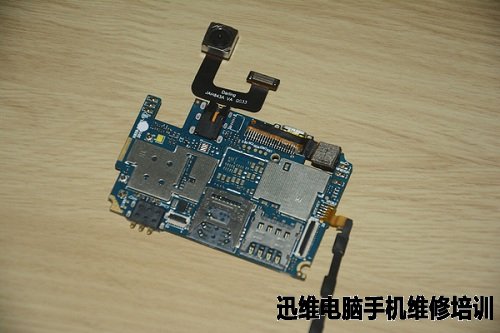

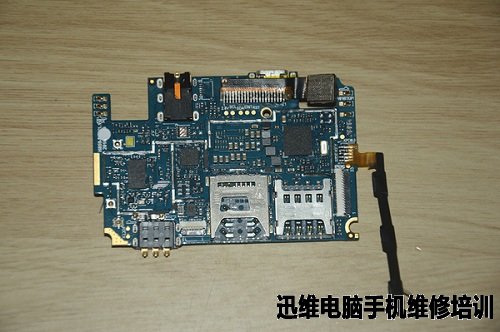

主PCB正面上有双脚加固的USB接口，3.5mm的耳机接口，SIM卡槽，TF卡槽等设计。
图19 红辣椒GM-Q7+拆机

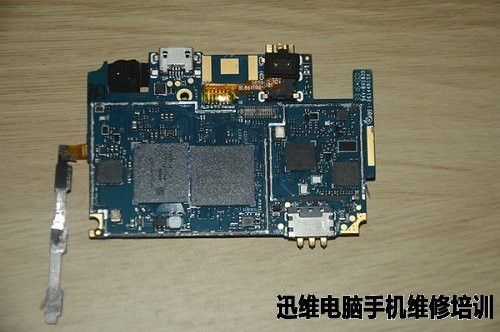

主PCB背面是主元器件，有CPU，电源IC等部件，都有金属屏蔽罩。
图20 红辣椒GM-Q7+拆机
最后再来分析主PCB板的主要零部件，先用热风枪拆掉金属屏蔽罩，再来看看主要的元器件型号及其规格和发挥的作用。
MT6605EN可以同步连接3个行动安全元件，可让单一行动装置支援双用户身分模组(SIM)卡及一张记忆卡，同时启动资讯同步/检索、电子票证、存取控管、身分识别、行动定位等应用。
MT6353V是充电管理芯片。
VC7643是射频芯片。
图21 红辣椒GM-Q7+拆机
联发科MT6625LN–集成蓝牙、WiFi、GPS、FM功能。
闪迪SanDisk，SDADF4AP-16G，采用的是2G+16G的内存组合。
MT6738V是CPU，它采用28nm制程，四核A53 CPU主频率最高1.5GHz，集成Mali-T860 MP1 GPU(700MHz主频)，能支持720P屏幕、13MP摄像头，同样具备全网通能力，支持Cat.6标准（下行300Mbps、上行50Mbps）。
MT6176V是RF芯片。
VC7910-31是射频芯片。
图22 红辣椒GM-Q7+拆机
集合图：
图23 红辣椒GM-Q7+拆机
红辣椒GM-Q7+拆机到此结束！
