OPPO R11s是OPPO R11的升级版，它在拍照、外观、设计、系统等方面有全面升级。下面就让我们通过对OPPO R11s拆解来看看机器的内部硬件上有了什么样的改进吧。



OPPO R11s



OPPO R11s拆解方法/过程：

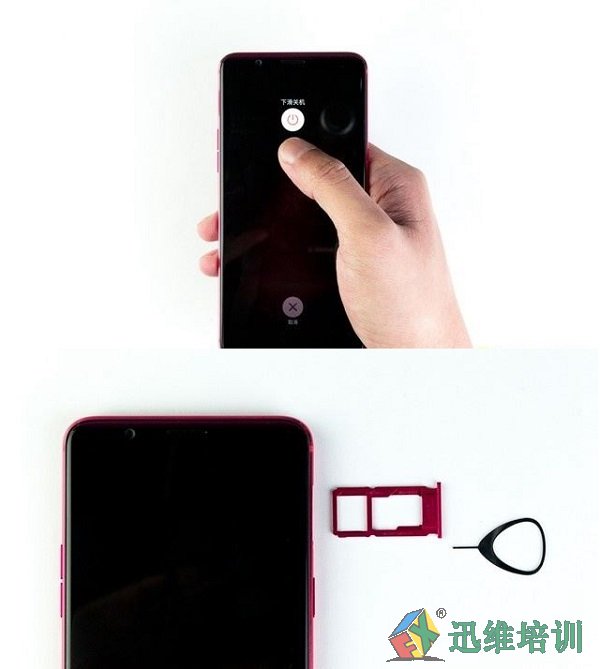

　　首先还是先关闭手机，取下SIM卡。



关机、取卡

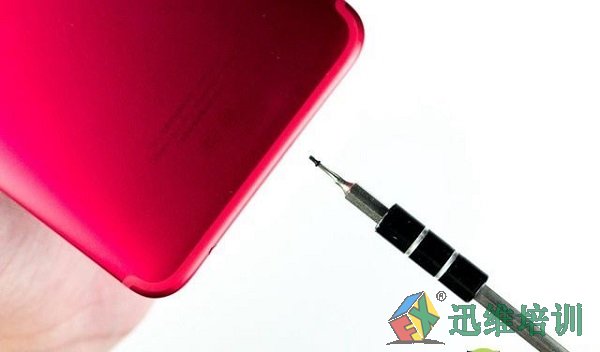

　　随后卸去机身底部的两颗六角梅花螺丝，底部螺丝在数据接口两边。



卸下底部固定螺丝

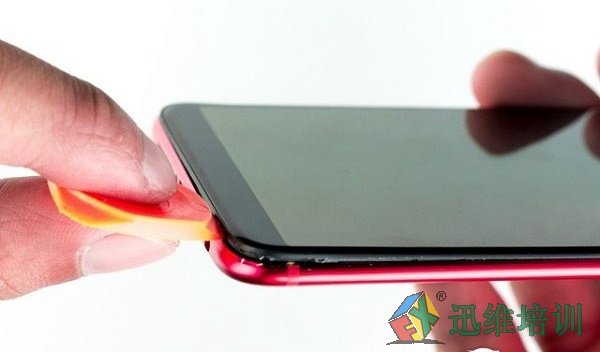

　　接下来就是用撬片沿着屏幕低端撬下金属背壳，非常难撬，要比上一代难得多。



OPPO R11s拆解

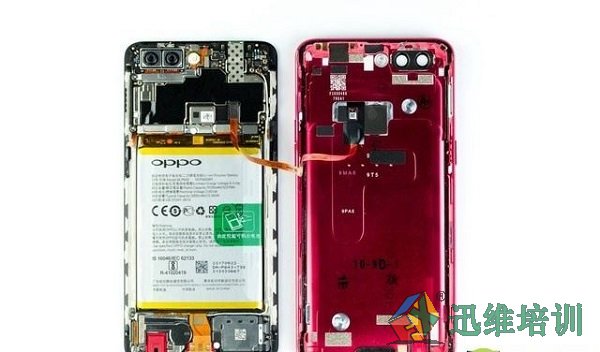

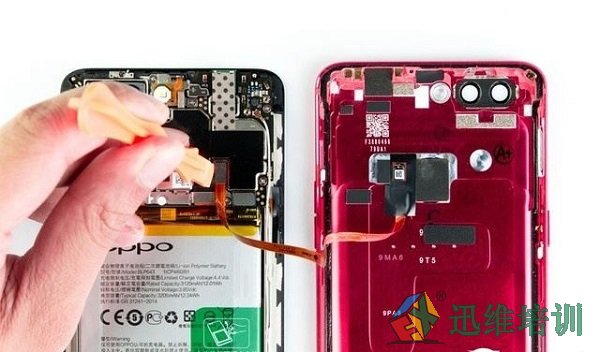

　　最终我们掀开了R11s性感的红色外衣，内部构造完全呈现，这代由于将指纹设计在背壳上，所以背壳上还有指纹排线与主板相连。



OPPO R11s拆解



　　这代的主板上有两个裸露的连接器分别是指纹连接器和电源连接器。将它们一一分离。

OPPO R11s拆解

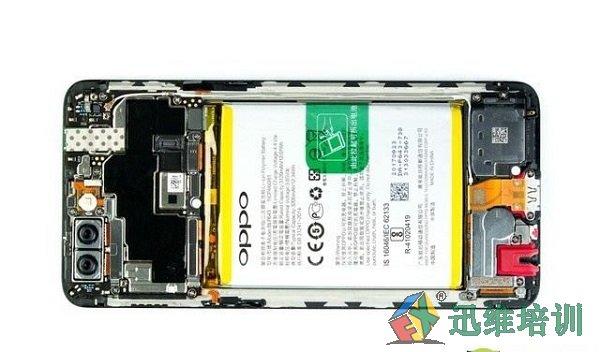

　　整机依然为三段式设计。



　　

机身采用三段式设计

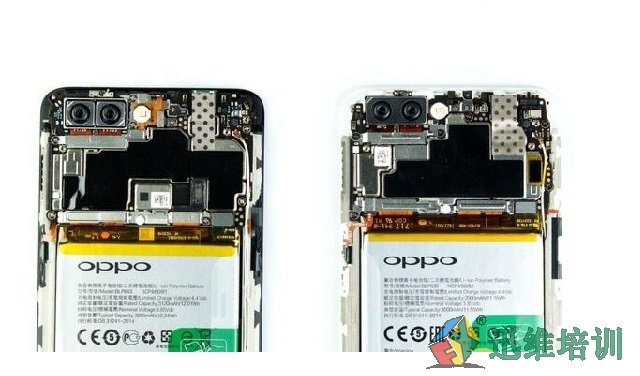

　　与前代对比可以发现相比前代主板所占的区域变大了，直接导致电池向下挪动了一段距离，主板布局也发生了变化，前置摄像头向顶部挪动了一些。但总体设计还是很相近的。



OPPO R11s拆解

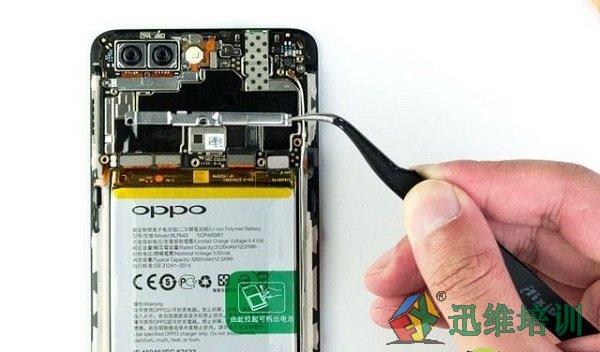

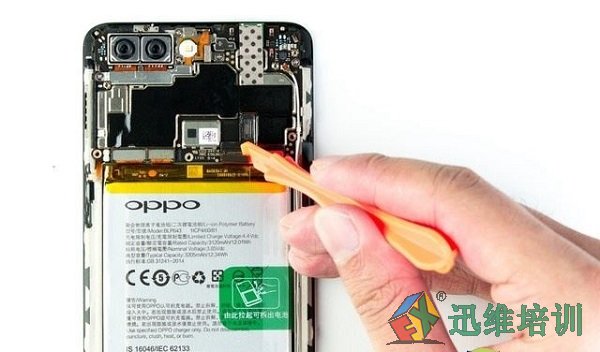

　　接下来我们首先断开供电。



OPPO R11s拆解

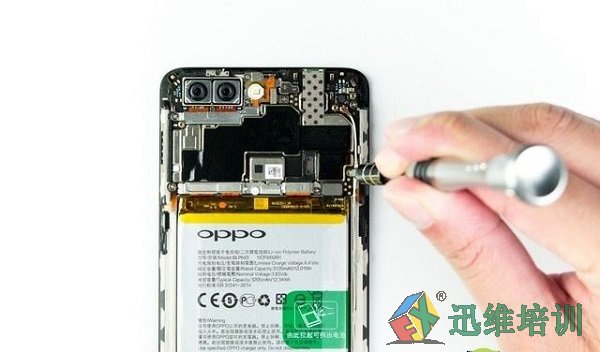

　　依次卸去底部的螺丝，底部的连接器盖板被两颗螺丝固定，卸去之后可以看到底部的三个连接器，分别是显示屏排线连接器，底部PCB排线连接器，数据接口排线连接器。比上代少了按键的排线连接器。



OPPO R11s拆解

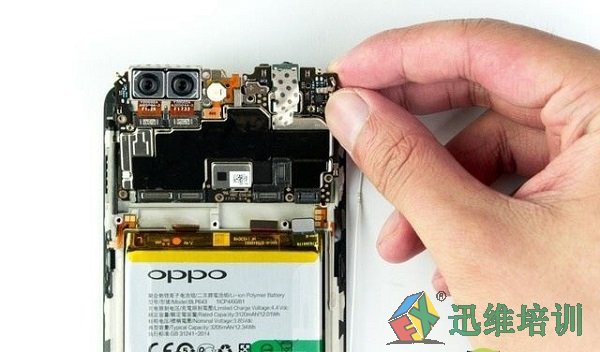

　　依次断开三个连接器，卸下上面的固定螺丝，随后取下主摄像头连接器的保护盖板，接着断开主板右边的同轴线便可以取下主板了。



依次断开三个连接器



断开同轴线取下主板

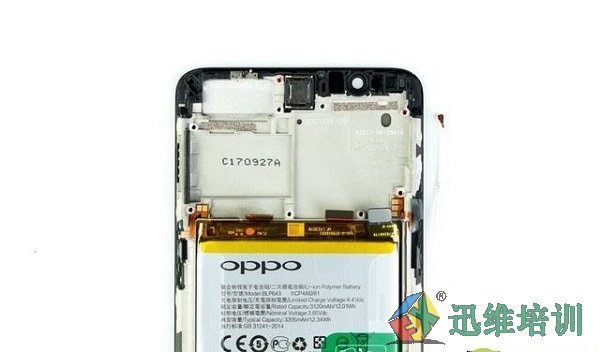

　　取下主板后，便可以看到下面的防滚架结构。



防滚架结构



　　听筒采用竖向放置，尽可能为其它传感器留出顶部的宝贵空间。要知道以前听筒一般会设计在光线距离传感器的下面的，而如今必须把所有传感器设计在顶部的一排窄小的区域，这对于所有全面屏机型的设计来说都是不小的考验，一个最明显的例子就是很多机型都通过降低画质的方式减小了前置摄像头的体积，从而才能挤在屏幕顶部，而该机也同样减小了摄像头的体积，但依然达到2000W像素。接下来就先把摄像头从主板上卸下来。

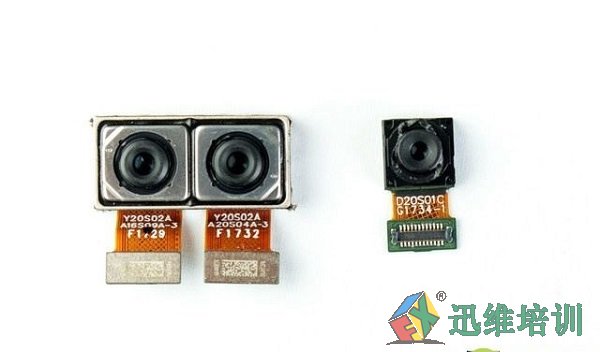

摄像头特写

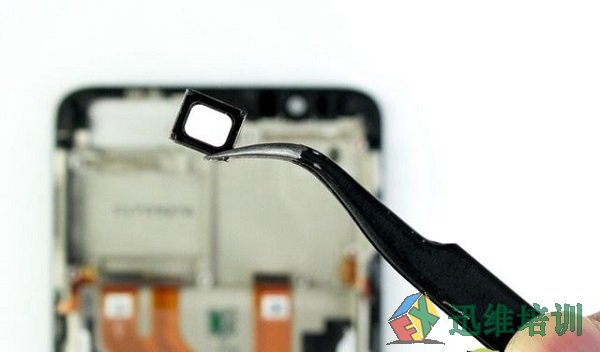

听筒特写



　　我们再来仔细看看主板，绝大部分芯片都被金属屏蔽罩保护起来，屏蔽罩上面还贴有石墨散热贴，连接器的周围有泡棉密封能够防止哪怕机器内进水，也不至于连接器短路烧坏。主板背部的空间利用也十分充裕，基本被sim卡托与屏蔽罩占领。



主板特写

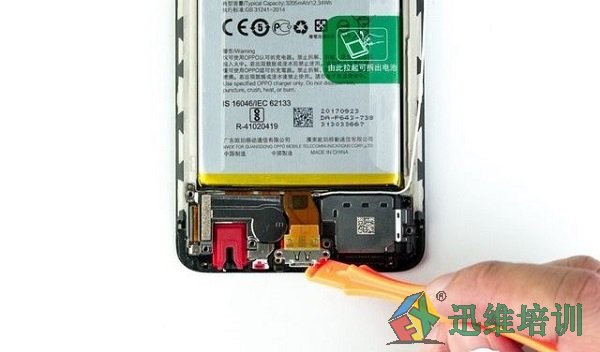

　　接下来是卸去机身底部的螺丝，卸去底部螺丝后，利用撬片抬起底部的数据接口，在下方还会发现一枚螺丝。



利用撬片抬起底部的数据接口



　　卸去这枚螺丝之后，便可以一一将底部元件分离了，首先卸下左侧连接器盖板，在取下扬声器。

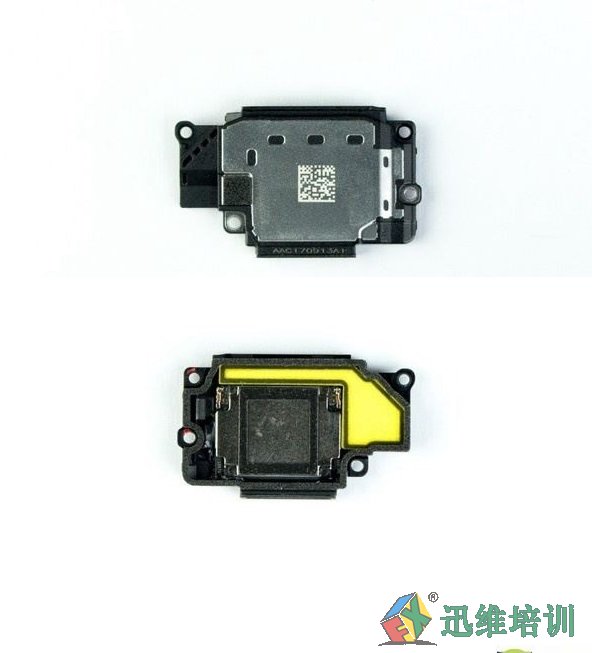

扬声器特写

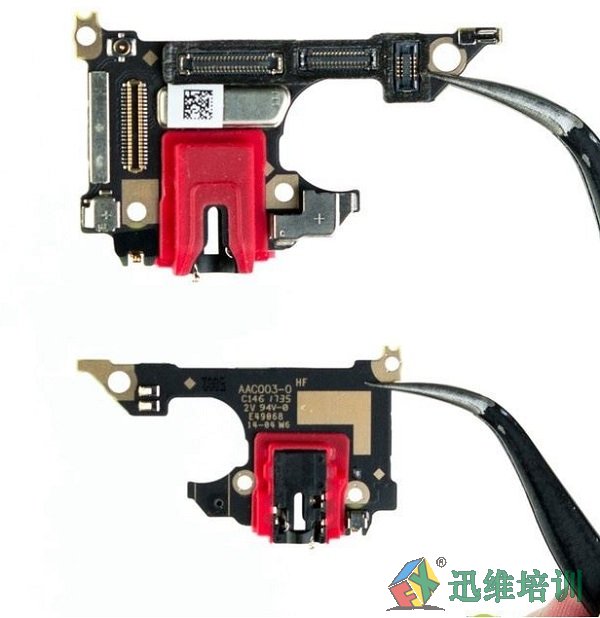

　　断开副板PCB，发现这代震动模块已经不再是低成本的焊接方式了，而是通过触点与副板连接，分离副板，可以看出它的设计也十分紧凑，空间利用非常到位。



副板特写

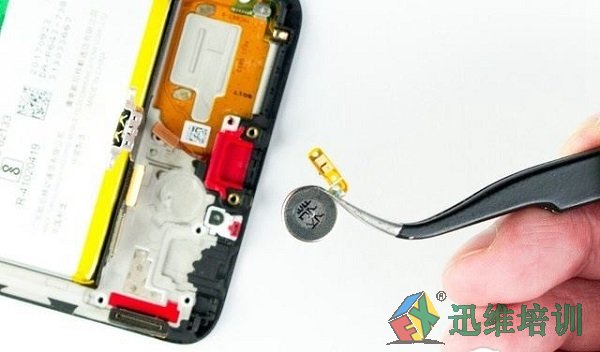

　　振动器通过强力双面胶固定在专为它设计的槽内，从较薄的厚度上看，采用的是转子振动器。



震动器特写



　　接下来我们拆解电池。



　　电池右侧的绿色提手就是OPPO为方便拆卸电池而设计的，提起提手，稍用力便可以将电池分离。

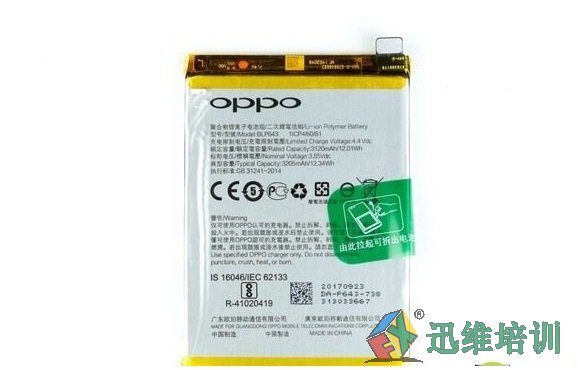

电池容量为3205mAh



　　至此，OPPO R11s拆解完成。通过本次拆解，我们发现，这代机型更厚了，但厚的非常有分量，在尺寸几乎没有变化的情况下带来了更大的AMOLED全面屏，总体来说比上一代要出色些。
