vivo X20采用了6.01英寸的全面屏，配备了骁龙660处理器，搭配4GB+64GB存储规格并支持存储卡拓展。本文通过对vivo X20拆解来了解一下它的内部结构！



vivo X20



vivo X20拆解方法/过程：



　　首先关机、取下SIM卡托。



关机、取出SIM卡托



　　卸去机身底部两颗六角防拆螺丝。



拧下底部固定螺丝

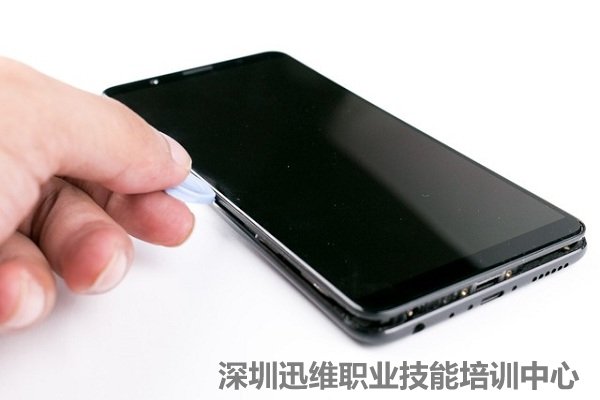

　　随后，利用塑料撬片从机身底部开始撬起背壳。由于背壳为金属材质，采用卡扣与机身连接，十分紧密，需要用力，所以千万别用金属撬棒来撬，很容易划伤背壳。



利用撬片撬起背壳

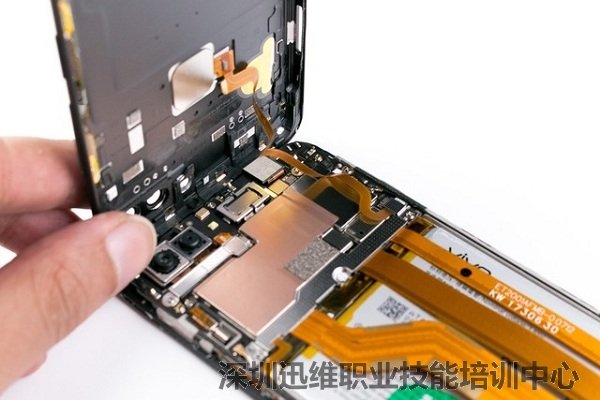

　　经过几分钟的努力，轻松将背壳掀开。机身采用三段式设计；需要注意的是此时我们并不能将背壳完全分离，指纹识别排线依然与机身相连。而连接器上还设计有金属盖板，而且还是独立的专门为固定它而设计的固定盖板。



机身采用三段式设计



注意指纹识别排线依然与机身相连



　　接下来，先将这枚独立金属盖板的固定螺丝卸去，随后取下这枚盖板，然后断开指纹排线连接器，背壳便完全分离了。



取下盖板



断开指纹排线连接器



　　接下来分离主板，卸去底部固定盖板螺丝，随后取下盖板，便可以看到下方大量的连接器，一共有5枚，分别对应着按键、屏幕、电源、副板和数据接口。随后依次用塑料撬板将它们断开。



撬开连接器

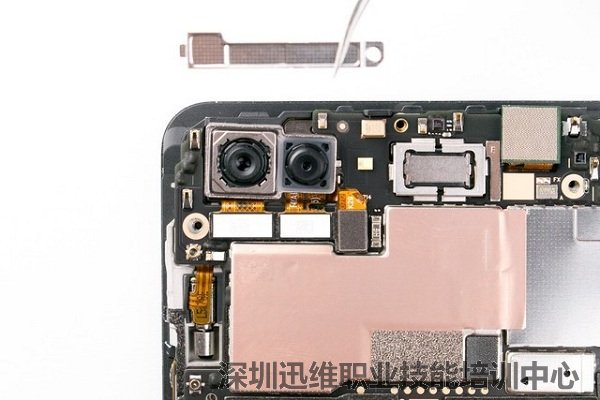

　　接下来卸去主板四周所有可以看到的螺丝。主摄像头有两个连接器，旁边还有一个触屏连接器，它们被一个金属盖板固定。



卸下固定金属盖板



　　当连接器和螺丝都卸去之后，我们便可以小心将主板从机身上取下来了，主板底部的防滚架结构也展现出来，震动转子与听筒都嵌入在里面。

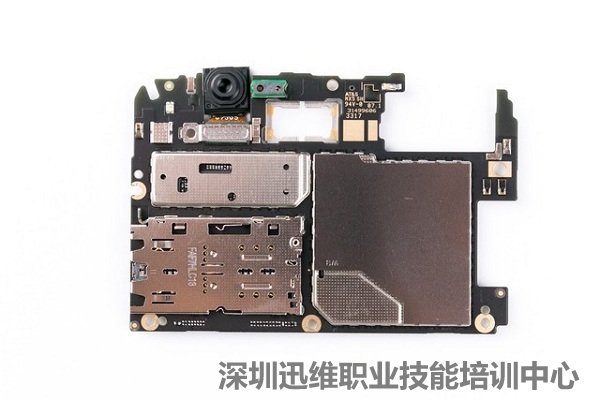

主板正面特写



主板背面特写

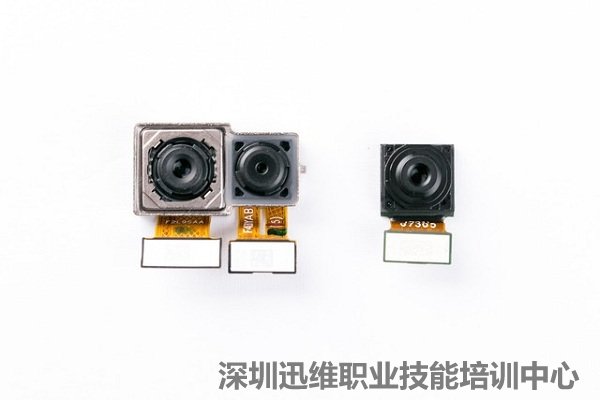

　　取下前置摄像头的固定盖板。随后分离摄像头，可以明显看出主摄像头的1200W像素传感器模块明显比500W像素的大了一圈，后者不支持自动对焦，它的作用就是辅助完成景深照片的拍摄，遗憾不能通过不同的焦段实现无损变焦。前置摄像头的体积可谓之巨大，估计是和主摄像头采用了同样的全像素双核感光元件。



摄像头特写



　　主板上的屏蔽罩大多是焊死的，所以我们不能逐一掀开看里面的芯片了。



vivo X20拆解



vivo X20拆解



　　听筒的设计比较有意思，我们看到它所在的位置并不是非常的靠上，但是从机身正面看出音孔的位置其实是很靠上的，听筒的声音怎么会拐弯的呢？是需要一个导声管的设计，这也是全面屏对于听筒的普遍处理办法。



vivo X20拆解



vivo X20拆解



　　这里有一颗螺丝，固定着一个金属传导片，应该是给双摄的辅助摄像头接地的。



vivo X20拆解

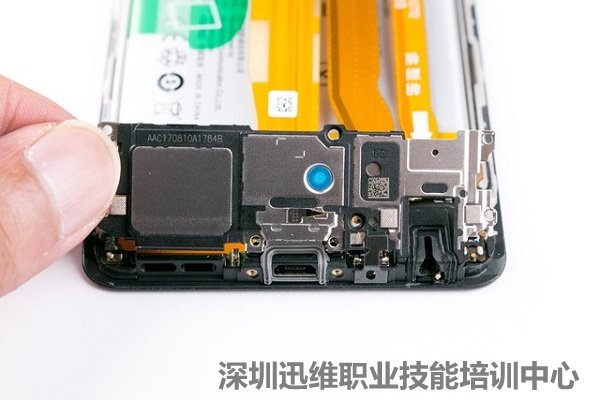

　　机身顶部的拆解到这里就全部结束了，接下来开始拆解底部的扬声器模块，首先卸去所有的固定螺丝。不知道大家有没有注意到扬声器模块表的蓝色盖子，盖子下面是一堆白色球形颗粒。



vivo X20拆解



　　分离扬声器，可以从上面的镭射文字看出是来自大厂AAC的产品。在扬声器背部的黄色透明薄膜内，看到了更多的白色颗粒，我推测这应该是AAC的一项专利技术，意在提升手机扬声器的外放品质，而至于提升了哪方面的效果，我就不瞎猜了，大家可以共同探讨。



扬声器特写

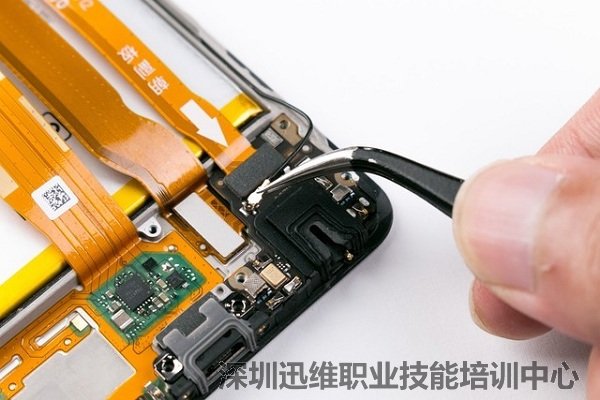

　　在扬声器模块的底部，拥有两部分区域，一部分是数据接口区域，小板区域，它们是不相连的。 首先，断开所有的连接器。



vivo X20拆解

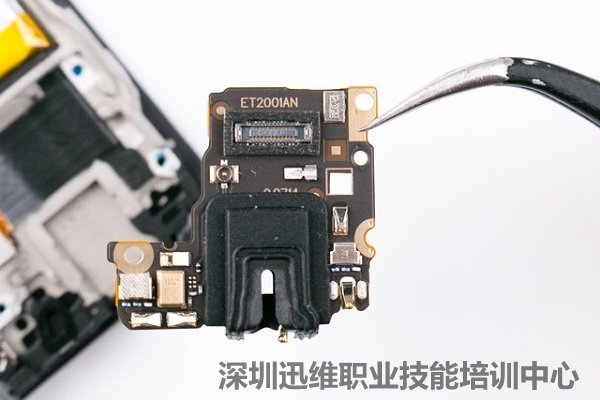

　　随后取出底部小板，它集成着耳机接口以及麦克风，耳机接口表面有橡胶密封。





vivo X20拆解



　　拆解到这里，顶部和底部基本上都拆光光了，最后还剩下电池。电池上有个绿色提手，根据提示将提手提起，便可以分离电池。不过分离的过程还是有点费劲的，因为电池背部的胶黏性挺强的。



拆解电池



　　从电池背部我们看出该机采用大厂ATL的电芯，典型容量3245mAh，12.49Wh，4.4V充电电压支持双引擎闪充技术。



电池特写



　　至此，vivo X20拆解完成了，附上全家福。



vivo X20拆解全家福



　　vivo X20虽然采用了近期刚刚时兴起来的全面屏，但是整机内部构造品质依然延续了历代X系列的可靠设计，连接器的固定，边角的处理以及密封性都做得不错，电池，扬声器模块也都采用了大厂的先进产品。如果让我说哪里需要加强，我认为如果再多增加些散热设计，将面部识别做的更可靠易用，从而取消背部指纹识别，并且再取消耳机接口，让电池容量达到3600mAh以上，那这款手机就真的很让我心动了。
