对于OPPOR9s来说，本次在外观上的升级并是不很大，如果OPPO R9s和OPPO R9两部手机摆在一起，正脸你几乎看不出谁是谁，外表没有太大变化那么系统配置是否有太大变化呢？我们通过拆机来揭开答案吧！

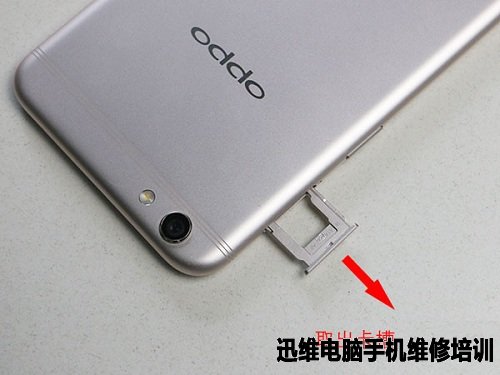

　　先把SD卡槽卸下来。



图1　R9s拆机图解


　　OPPO R9s采用金属一体化机身设计，靠底部的两颗螺丝固定屏幕面板和机身，我们先把这两颗螺丝拧下。



图2　R9s拆机图解

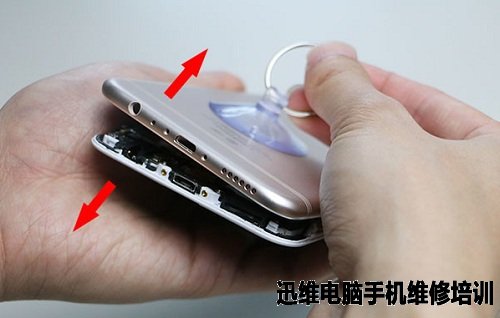

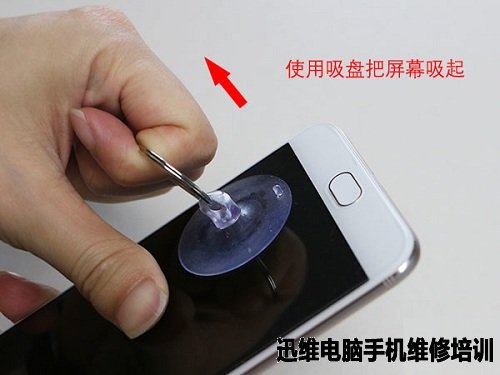

　　接着就要用吸盘将屏幕面板吸起，然后再借助撬棒等工具分离机身。



图3　R9s拆机图解

图4　R9s拆机图解

图5　R9s拆机图解

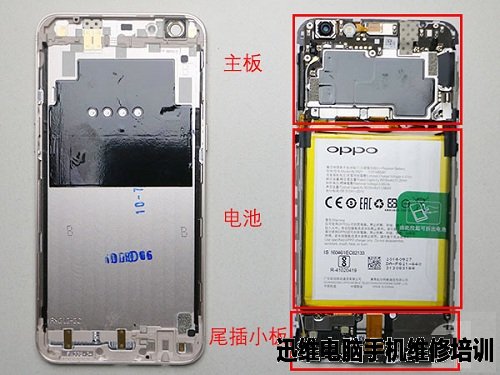

　　由上图可见，R9s的内部构造是常见的三段式设计，最上面的是主板，中间是电池、底部是尾插小板。和OPPO R9对比可以看出，R9s的部件布局做了一定的调整，并不完全照搬R9，相信在结构上R9s做了一定的优化。



图6　R9s拆机图解

图7　R9s拆机图解

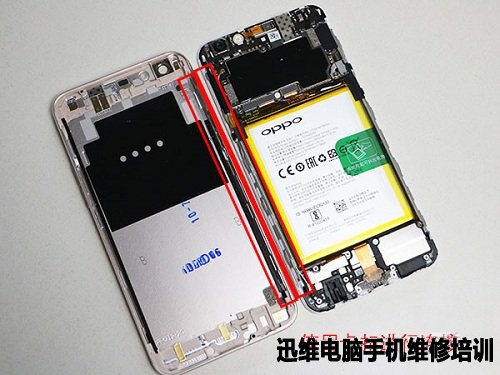

　　OPPO R9s相对于R9在外观上最明显的升级在于背面的天线设计，OPPO对R9s的金属一体感更加苛求，首次采用「微缝天线」设计，机身背面注塑3条小天线，以每条0.3mm的精细度，降低宽边天线对机身背面的割裂感。由上图可以看出OPPO R9s的内部天线设计和R9一样，通过弹簧触点直接与镶嵌在后壳上的天线相连接（绿圈触点接触红圈触点），再通过微缝天线溢出信号。



图8　R9s拆机图解

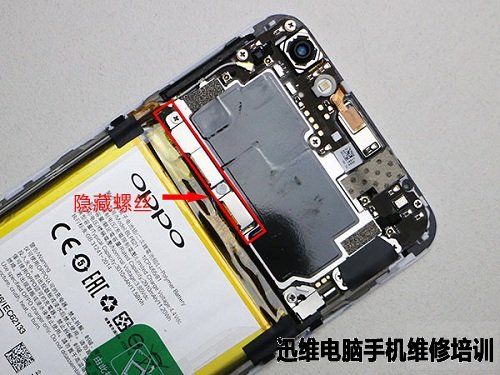

　　接下来开始拆主板，在拆主板之前先断电保证安全，R9s的排线采用螺丝+金属支架进行固定，这样做既安全又牢靠，在拔下排线前需要先进行支架的拆卸。



图9　R9s拆机图解

图10　R9s拆机图解

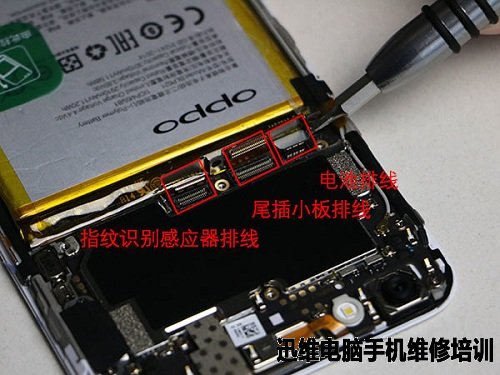

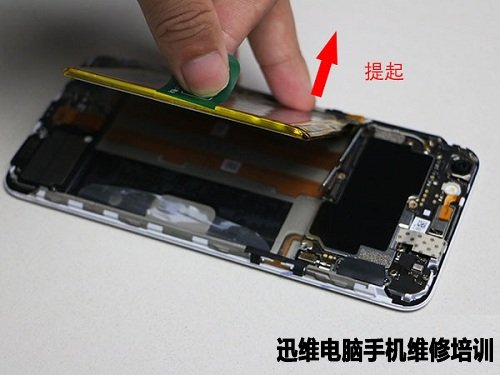

　　之后按照电池上的提示就可以将电池揭起，由于采用双面胶固定，R9s更换电池非常容易，指纹识别感应器和尾插小板的排线在电池下方。



图11　R9s拆机图解

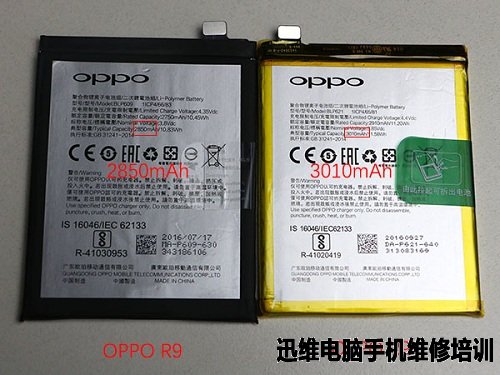

　　电池容量方面R9s相比R9的2850mAh提升至3010mAh，可以带来更好的续航能力。



图12　R9s拆机图解



　　接着开始拆主板，先把螺丝拧下来，并把液晶排插、光线传感器排插和信号线卸下。



图13　R9s拆机图解

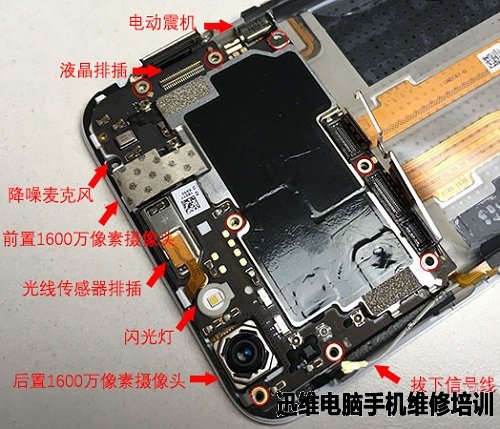

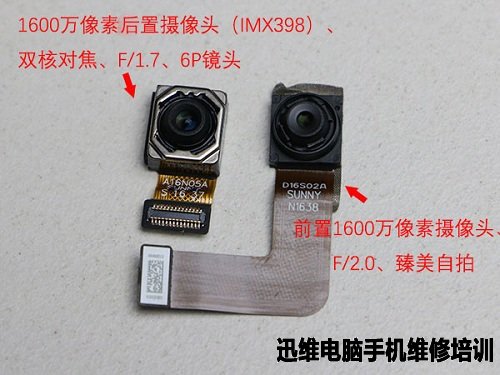

　　然后将前后摄像头轻轻卸下，主要参数如图所示。



图14　R9s拆机图解

图15　R9s拆机图解



　　把主板背面翻过来我们可以看到双卡双待SIM卡卡槽，然后用小型的一字螺丝刀轻轻揭开遮罩层，我们依次可以看到高通骁龙625八核处理器、三星KMRC10014M RAM/ROM整合封装（4GB RAM+64GB ROM）以及NXP TFA9890A音频芯片。



图16　R9s拆机图解

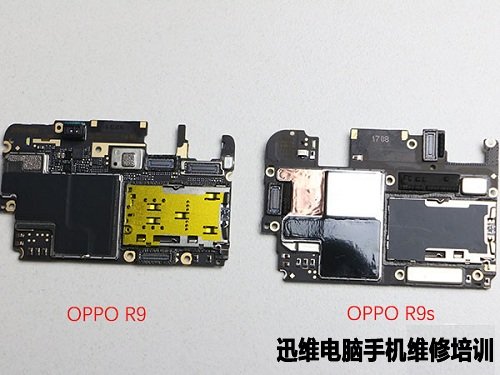

　　OPPO R9s和R9主板对比，可以看出两者部件摆放位置虽然不一样，但是两者的布局都非常紧凑，而且做工也不错。



图17　R9s拆机图解

图18　R9s拆机图解



　　接下来对R9s底部的尾插小板进行拆解，首先卸下固定这一部件的所有螺丝。其中一颗螺丝表面粘有易碎贴，作为产品保修的凭证。



图19　R9s拆机图解

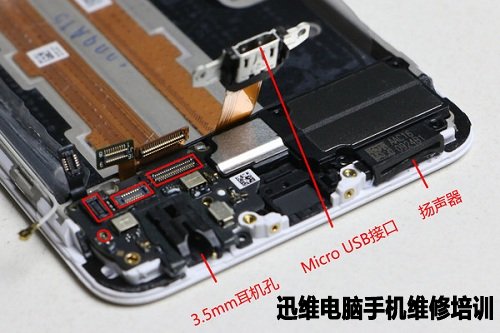

　　接下来将天线、尾插排线从金属触点中分离开来，为了方便取下扬声器和Home键支架，将Micro USB接口轻轻拿起。



图20　R9s拆机图解

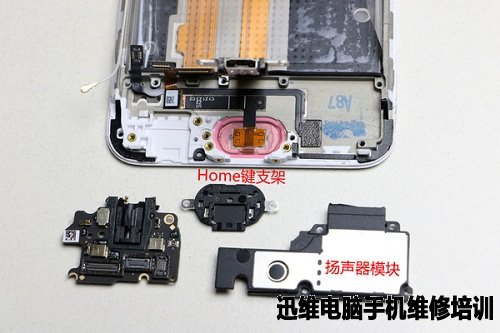

　　取下尾插小板上剩余的一些部件，由于R9s采用不可按压的固态Home键，减少了此前的机械结构，所以设计上更为简洁高效。



图21　R9s拆机图解

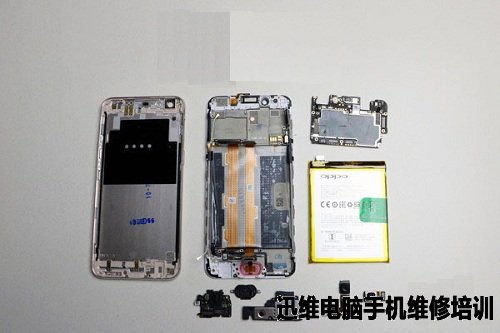

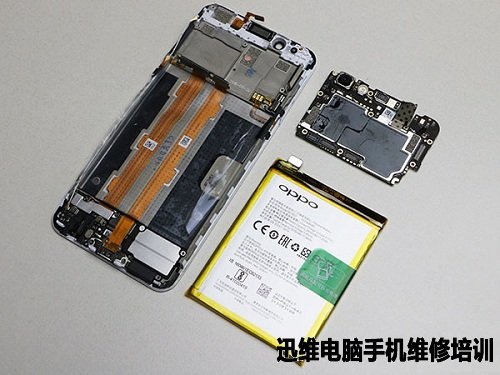

　　集合图：



图22　R9s拆机图解

　　OPPO R9s拆机到此结束！
