11月3日，iPhone的十周年纪念产品iPhone X正式上市发售，iPhone X发布之后，大家对其内部构造都非常关心，因为iPhone X在设计上的一些创新，一定会导致其内部构造发生较大的变化。那么iPhone X内部究竟有什么样的变化呢？今天小编通过对iPhone X拆解来一探究竟吧！



iPhone X



iPhone X拆解方法\过程：



　　首先拧下底部的两颗固定螺丝。



拧下底部固定螺丝



　　从屏幕开始拆解，首先对屏幕均匀加热，然后利用吸盘打开一条缝，用指甲盖在周围划一圈，就可以将屏幕打开。注意拆解的时候不用把上面的排线扯断。



一窥内部阵容



　　从侧面打开iPhone X，只能打开到这个角度；独立的支架cover每个逻辑板连接器，在之前我们没有见过这样的构造。



iPhone X拆解





　　看看屏幕背后可以更好地看到屏幕背后的硬件构造，在这里可以确认，那个神秘的芯片是在屏幕上的。因为前脸的大改变，前置摄像头的设定也有了一定程度的改变；可以看到，电池和X光显示一样，占领了手机的大部分空间。



iPhone X拆解



　　接下来拆解双摄像头，使用一个细长的金属条固定着。



拆解双摄像头



双摄模块特写



　　然后拆下主板，主板双层紧紧焊接在一起，不得不动用BGA热风枪才分离开来。分离开来的主板一共有三块，大小各异。对比iPhone 8 Plus的主板，总面积其实增大了35％，但却利用双层堆叠，大大缩小了空间占用。



主板特写



我们先来看看第一块：



　　红色：苹果APL1W72 A11仿生处理器(上边覆盖着SK海力士H9HKNNNDBMAUUR 3GB LPDDR4X内存)



　　橙色：苹果338S00341-B1



　　黄色：德州仪器78AVZ81



　　绿色：NXP 1612A1



　　青色：苹果338S00248音频编码器



　　蓝色：STB600B0



　　紫色：苹果338S00306电源管理IC



第一块芯片组特写



再来看看第二块：



　　红色：苹果USI 170821 339S00397 Wi-Fi/蓝牙无线模块



　　橙色：高通WTR5975千兆LTE收发器



　　黄色：高通MDM9655骁龙X16 LTE基带、PMD9655电源管理IC



　　绿色：Skyworks 78140-22/SKY77366-17功率放大器、S770 6662、3760 5418 1736



　　青色：博通BCM15951触摸控制器



　　蓝色：NXP 80V18 PN80V NFC控制器



　　紫色：博通AFEM-8072、MMMB功率放大器



第二块芯片组特写



接下来是最后一小块：



　　红色：东芝TSB3234X68354TWNA1 64GB闪存

　　

　　橙色：苹果/Cirrus Logic 338S00296音频放大器



芯片组特写



　　接下来是电池，虽然分成了两块，但其实是做在一起的。电池规格为10.35W、2716mAh、3.81V，略高于iPhone 8 10.28Wh，作为对比Galaxy Note 8达到了12.71Wh。



电池特写



电池容量为2716mAh



　　TrueDepth摄像头系统无疑是iPhone X上的一大焦点，是实现Face ID人脸识别的关键所在。



拆解TrueDepth摄像头



　　红色框内为前置摄像头，橙色框内是红外点阵投影仪，黄色框内是红外摄像头。首先：内嵌在显示器中的泛光照明灯用红外（IR）光照射人脸。接着，用图片中红框标记的前置摄像头确认人脸的存在。然后，最右边的红外点阵投射器在脸上投射红外网格来创建一个三维模型。最后，左边的红外摄像机读取该模型，并将数据发送到手机。iPhone X使用了一些非常快的软件算法，把所有这些碎片结合在一起，弄清楚到底是不是你。



TrueDepth摄像头特写



　　让我们看看后壳里的其余组件吧。首先是覆盖在弹簧连接器和EMI接地棒上的小支架，后面粘有一条电缆。



iPhone X拆解



iPhone X拆解



　　防水零件伪喇叭。



iPhone X拆解

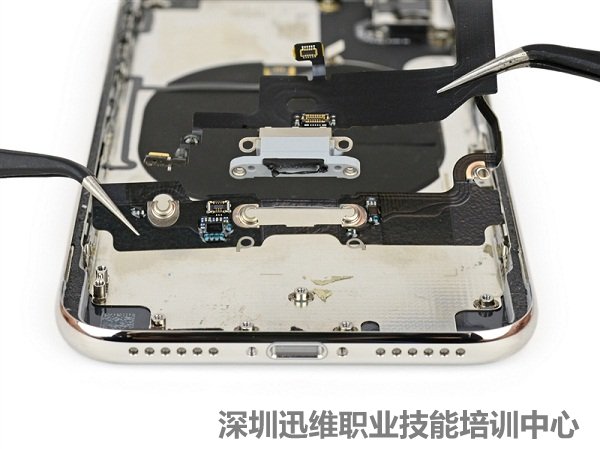

　　Lightning接口。



iPhone X拆解



　　回到前面板，首先是听筒扬声器，结构做了重新设计。



iPhone X拆解



　　这应该是最复杂的前面板了：扬声器、麦克风、环境光传感器、泛光感应元件、距离传感器。



iPhone X拆解



　　然后拆解无线充电圈，它连接着音量按钮、静音开关还有一个未知的传感器。



无线充电圈特写



　　闪光灯和电源键在这里。



闪光灯和电源键的位置



　　再回到机身背面，拆玻璃后壳。



拆解玻璃壳



　　还需要拆下摄像头保护盖。



取下摄像头保护盖



　　顺利分离。



将机身与玻璃壳分离



　　至此，iPhone X拆解就完成了，附上全家福。



iPhone X拆解全家福




　　总结：显示面板和电池维修依然是iphone设计中最优先维修的选项。在不去除Face ID识别芯片的前提下，可以更换前面的显示面板。iphone x增加的防水功能使得整个修理过程变得更加复杂，也降低了整机的可修理性。主板上的电缆设计更换起来异常麻烦并且费用昂贵。正面和背面玻璃面板在跌落的时候都有可能损坏，而后盖玻璃的更换则需要拆卸所有的零部件。
