iPhone XR拥有6.1英寸屏幕，LCD材质,A12的处理器，摄像方面，iPhone XR后摄采用了单颗相机，iPhone XS系列同款主摄，1200万像素，电池的额定容量为2941mAh，通过这些介绍想必大家一定想了解一下它的内部结构如何吧？接下来我们通过对iPhone XR拆解来一探究竟吧！





iPhone XR拆解方法/过程：



一、断电

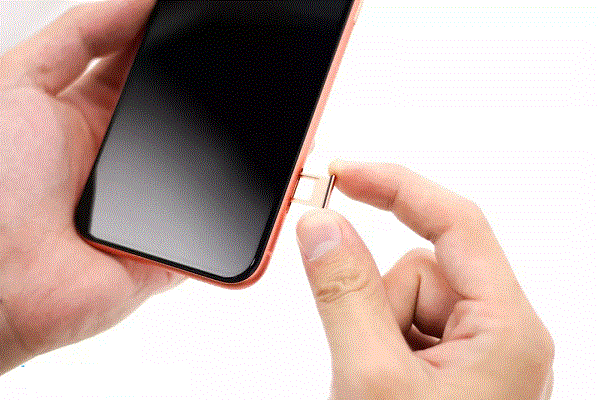

　　首先关机、取出SIM卡托。

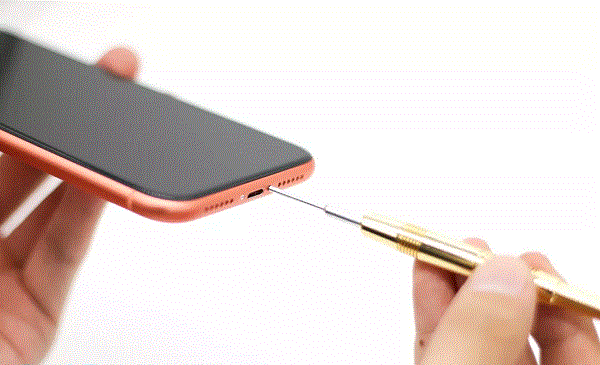

　　拆除尾部2颗五角螺丝。

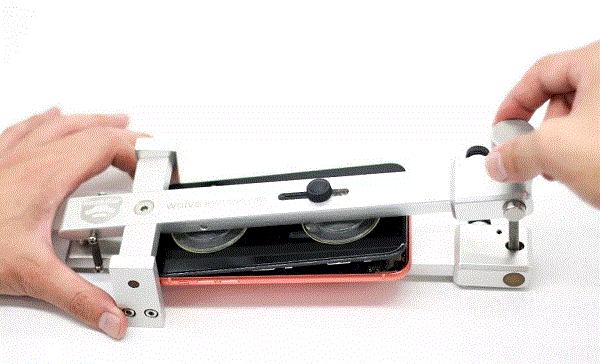

　　使用开屏器开启屏幕。





　　屏幕及顶部扬声器通过FPCB连接到主板。

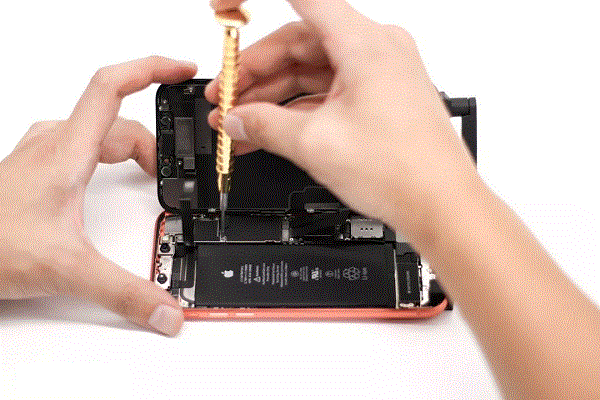

　　拆除电池排线挡板螺丝，3颗Y形螺丝；取下排线固定挡板。





　　断开电池连接排线。

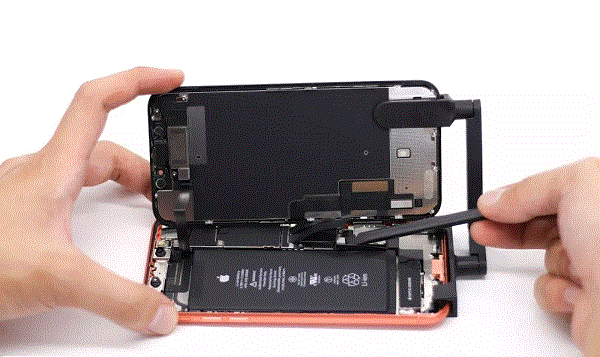

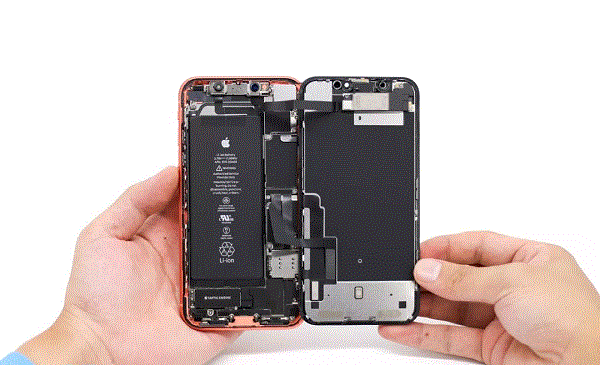

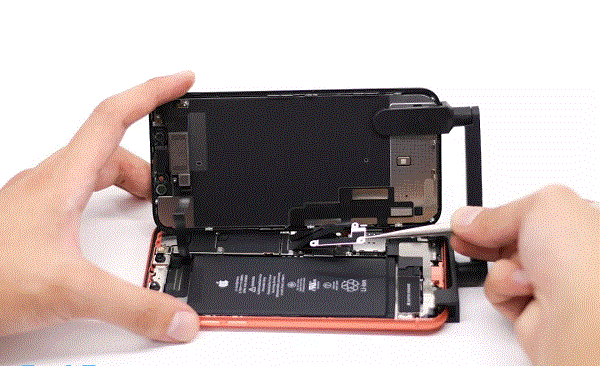

　　拆除屏幕固定螺丝，取下挡板，断开连接排线，取下屏幕模组。





二、拆屏幕

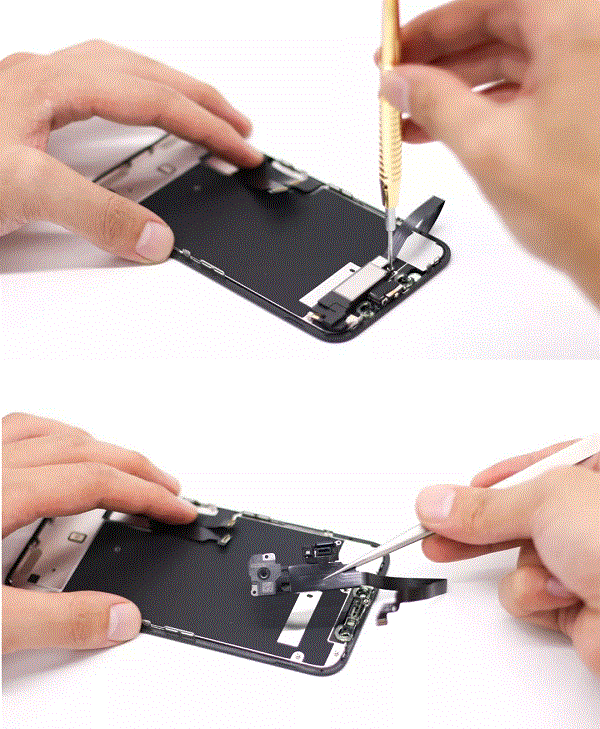

　　拆除屏幕顶部元件3颗固定螺丝，取下顶部扬声器等部件。





　　顶部的扬声器通过导管将声音导出，同时和底部扬声器组成双声道。还集成麦克风、泛光感应元件、环境光传感器、距离传感器。

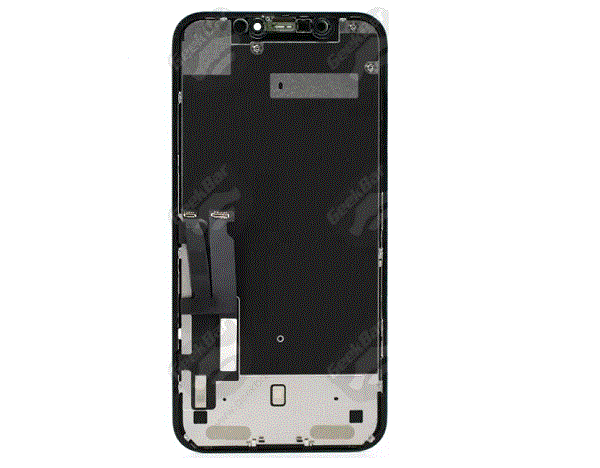

　　iPhone XR的屏幕使用LCD的材质，6.1英寸分辨率1792*828，326 ppi（iPhone 8同等像素密度）。屏幕模组厚度为2.46mm，移除了3D Touch模组，支持熄屏触摸点亮屏幕。



　　显示连接排线从屏幕延伸出来，触摸连接排线，从左侧延伸出来，触摸排线的转移，减少了屏幕底部空间占用。这也是iPhone XR LCD全面屏四边等宽的原因。





三、拆主板

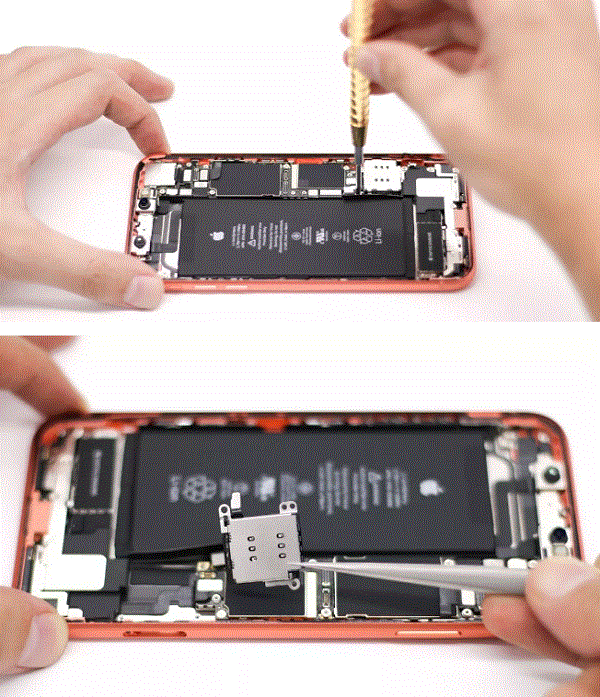

　　断开SIM卡槽连接排线，拆除3颗固定螺丝，取下SIM卡槽。

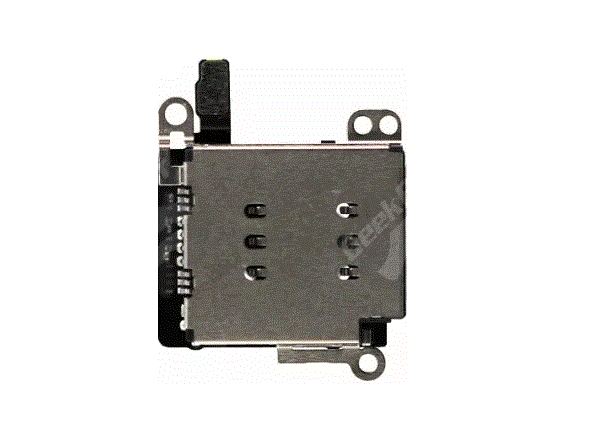

　　国行版iPhone XR为双实体卡设计，卡槽变厚，卡槽固定在主板上的设计势必会影响整机的厚度。





　　断开主板上的连接排线。

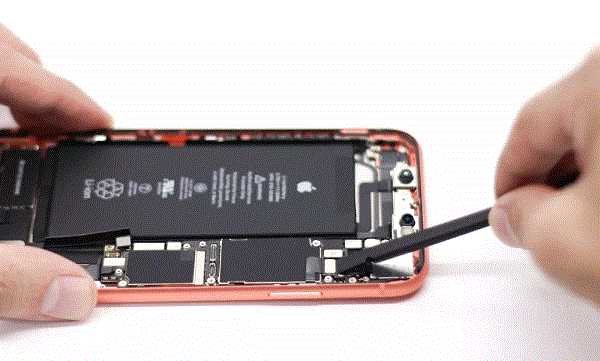

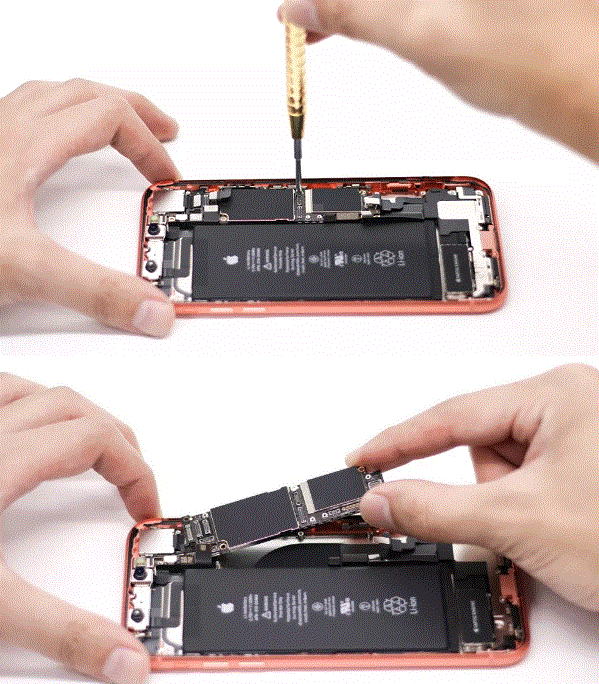

　　拆除5颗主板固定螺丝，从底部将主板抽出。

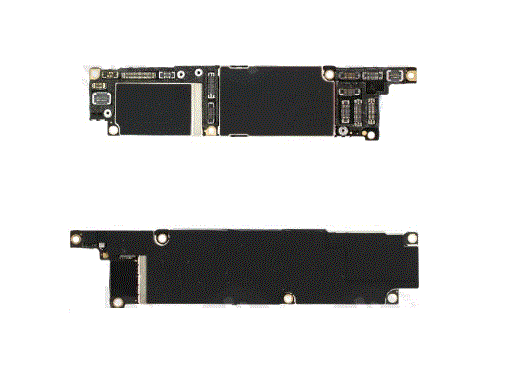

　　iPhone XR的主板沿用单主板设计，原件表面覆盖有屏蔽罩，表面贴有金属散热贴纸。iPhone X开始使用上双层主板叠加的设计，A处理器夹在主板中间，导致散热差，这次单主板的设计，会带来良好的散热的性能。





四、拆附件



　　拆除2颗螺丝，取下固定挡板。

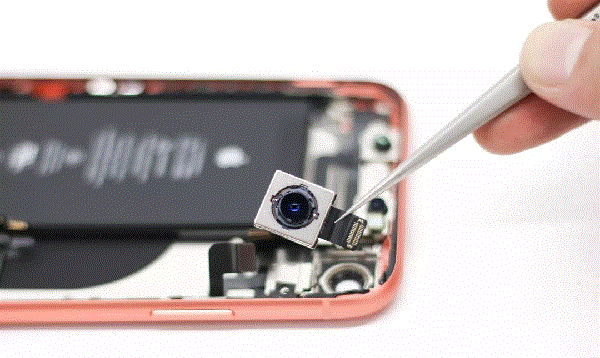

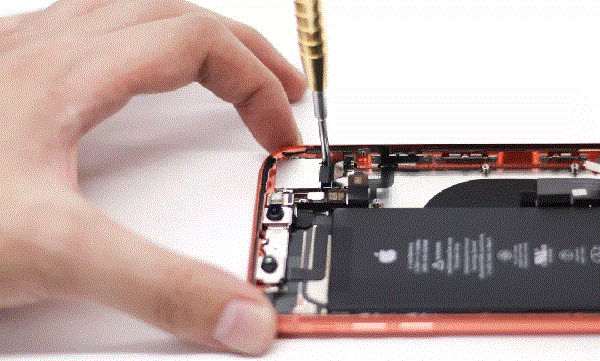

　　取下后置相机。iPhone XR后摄采用了单颗相机，iPhone XS系列同款主摄，1200万像素、f/1.8 光圈、光学防抖，感光元件单像素尺寸升级为1.4微米。





　　拆除底部原件固定螺丝，取下固定挡板；断开连接排线，取下Taptic Engine。

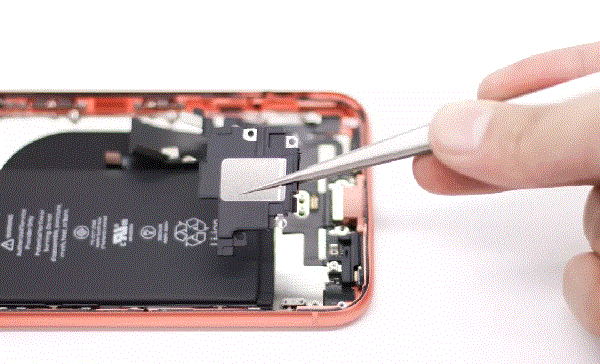

　　取下扬声器。底部扬声器和和顶部扬声器，组成立体声，音质相对iPhone X提升明显。





　　抽出固定电池的易拉胶，取下电池，iPhone XR电池的额定容量为2941 mAh，理论续航时间比iPhone XS Max还要长30分钟。

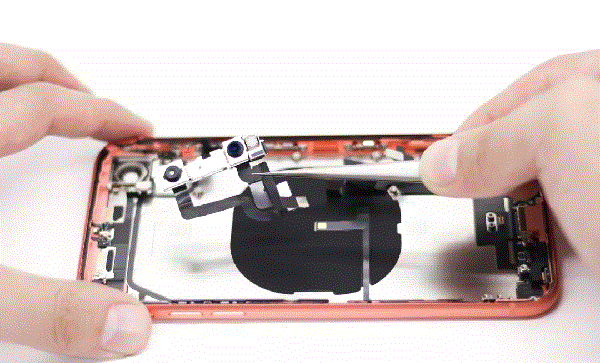

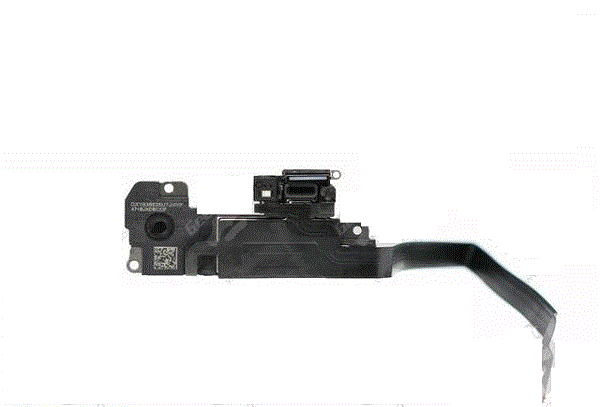

　　取下顶部原深感像头模组，iPhone XR使用第一代的原深感像头模组，从左到右依次是红外相机、前置相机、点阵投影仪，用于面容 ID、景深自拍、Animoji等功能。





五、主板原件布局简介



　　iPhone XR的主板使用单层主板设计。

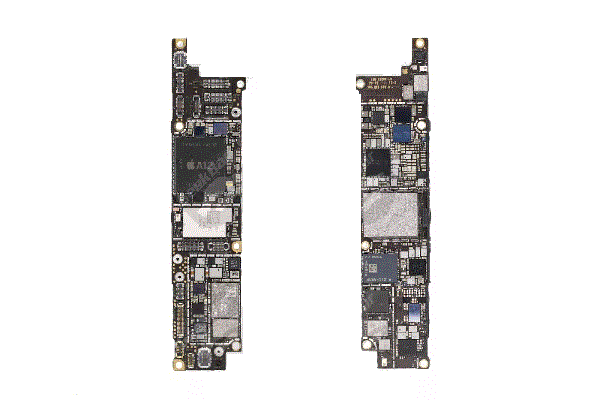

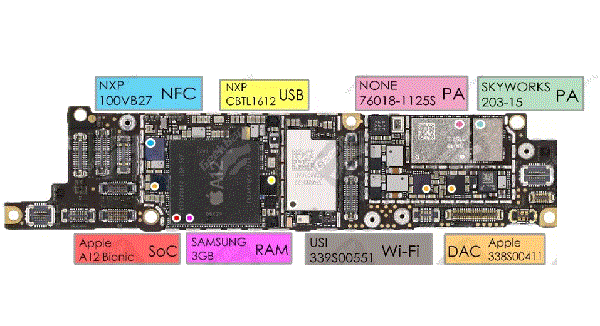

　　主板正面集成A12 Bionic处理器、Wi-Fi芯片、USB控制芯片、NFC、射频后端芯片、三颗音频驱动芯片。7nm制程、69亿晶体管，运行内存为3GB。





　　主板反面集成闪存芯片、音频解码芯片、电源管理芯片、基带&射频收发、充电芯片等。基带使用英特方案，iPhone XS系列同款PMB9955，阉割了4*4MIMO。



　　最后附上iPhone XR拆解全家福。
