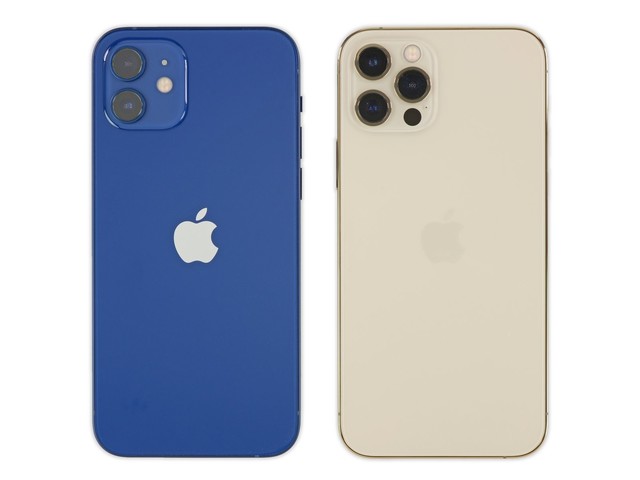

10月14日苹果正式发布了iPhone12系列新品，国外专业拆解机构iFixit对iPhone 12（64GB版）和iPhone 12 Pro（128GB版）两款手机进行了细致的拆解。两款机型都采用了6.1英寸刘海屏，体积和外观基本一致，但背面的后置摄像头数量有所不同。下面我们通过iPhone12及iPhone 12 Pro拆解来看看它们的内部结构吧！



iPhone12及iPhone 12 Pro拆解方法/过程：

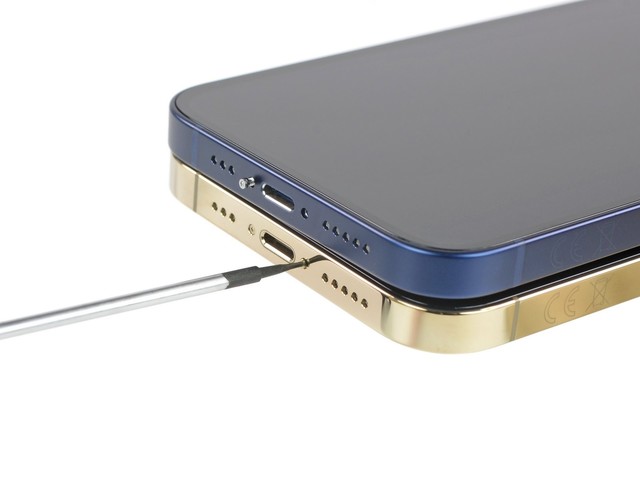

　　先拆卸下底部的螺丝。

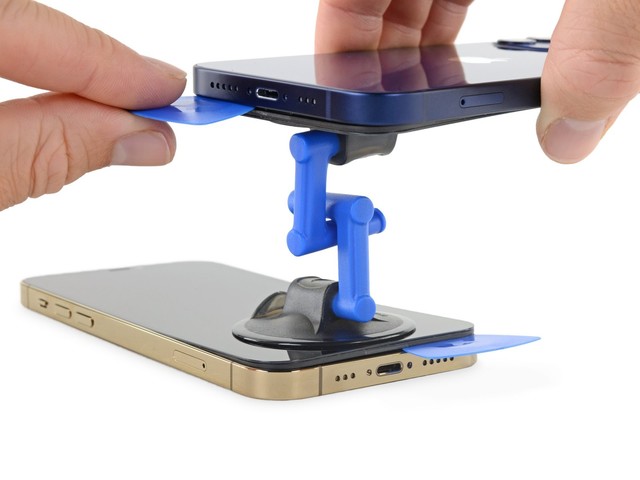

　　用热风枪加热后，使用撬片去除粘合的掉胶水之后，即可利用吸盘打开屏幕。

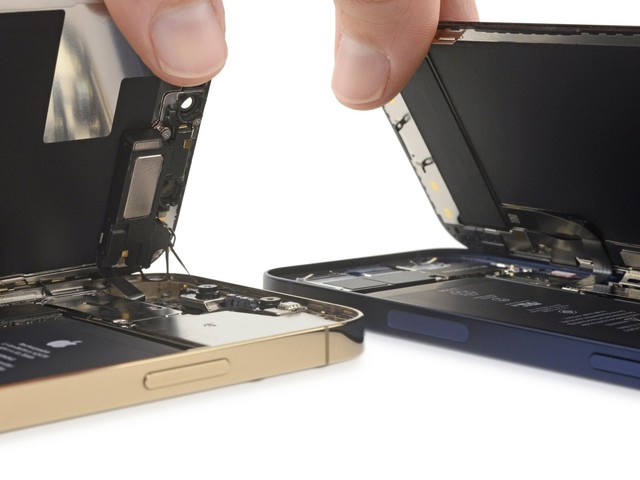

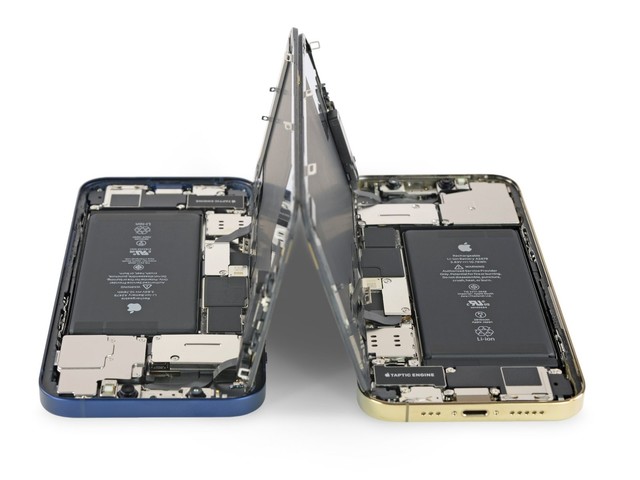

　　打开屏幕后，可以看到iPhone 12和iPhone 12 Pro机身内部的电池和主板等部件。

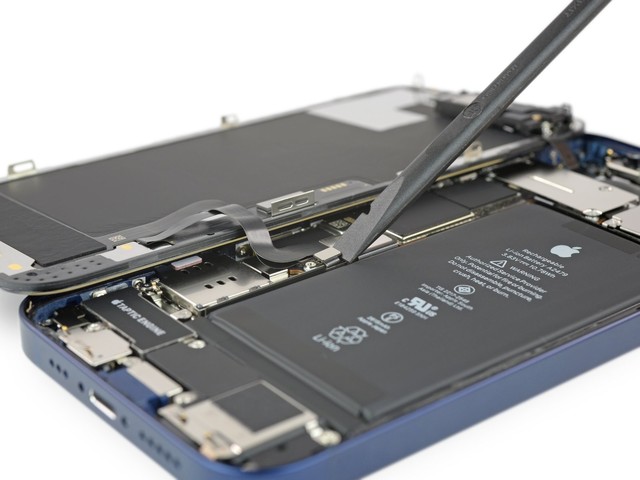

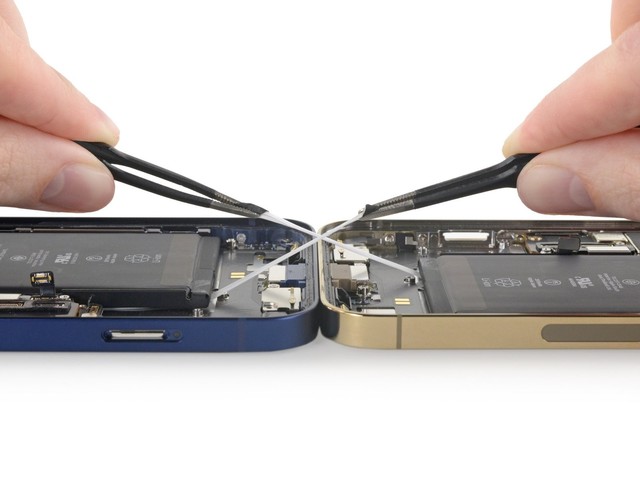

　　取下两款手机屏幕与主板连接的排线。

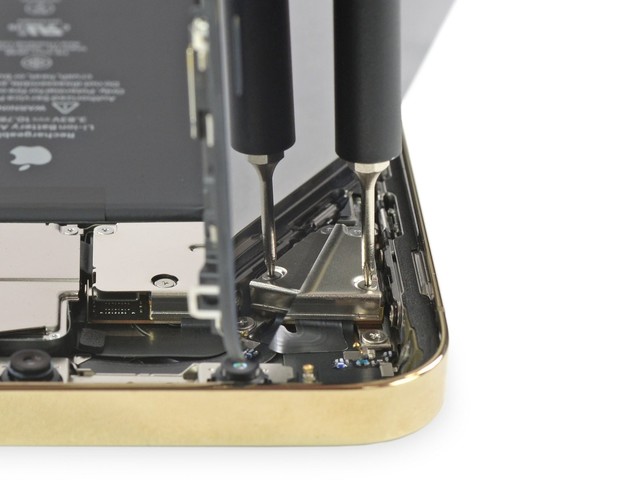

　　拆下右下角用于固定的螺丝。

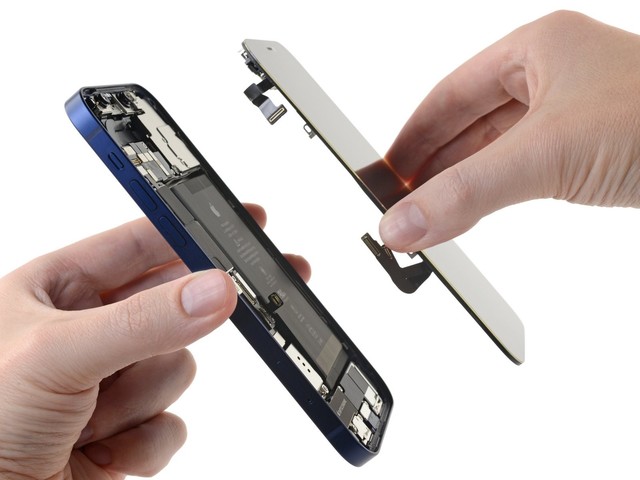

　　取下屏幕。

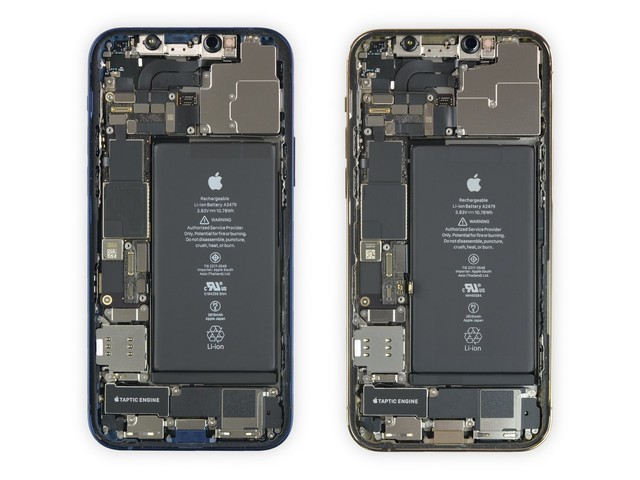

　　取下屏幕之后，可以看到iPhone 12和iPhone 12 Pro的内部布局几乎完全一致。

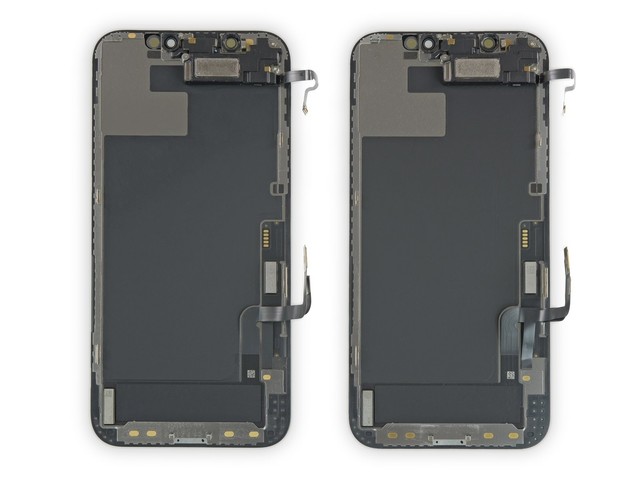

　　iPhone 12和iPhone 12 Pro的屏幕背面也完全一样。

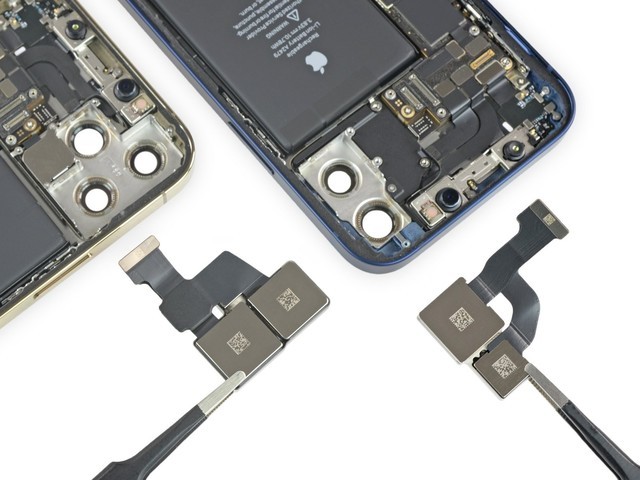

　　断开后置摄像头的排线后，iPhone 12和iPhone 12 Pro的后置摄像头模组即可轻松取下。

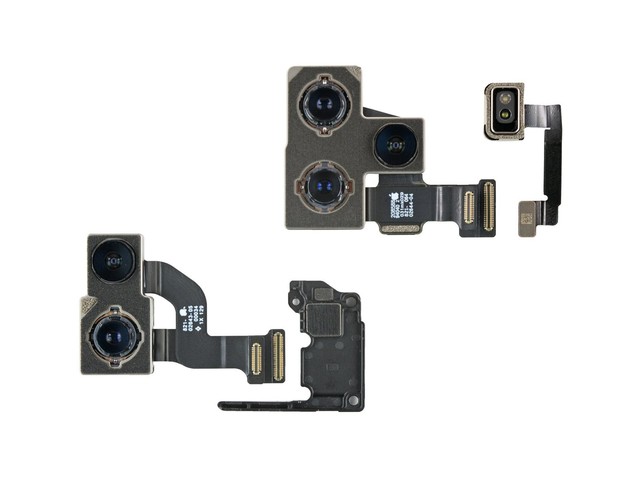

　　相比iPhone 12 Pro来说，iPhone 12的后置摄像头模组旁边多了一块塑料片，这块塑料片出现在与iPhone 12 Pro对应的多出来的摄像头模块和LiDAR传感器的位置。



　　取下后置摄像头模组上的屏蔽罩之后，就可以看到后置摄像头。

　　两款手机都采用了后置1200万像素广角镜头（f/1.6）和全新的1200万像素超广角摄像头（f/2.4），而iPhone 12 Pro多了一个（f/2.0）长焦镜头和LiDAR从传感器，可支持ProRAW，双重OIS，以及LiDAR带来的微光摄影优势。

　　取下侧面的SIM卡座。

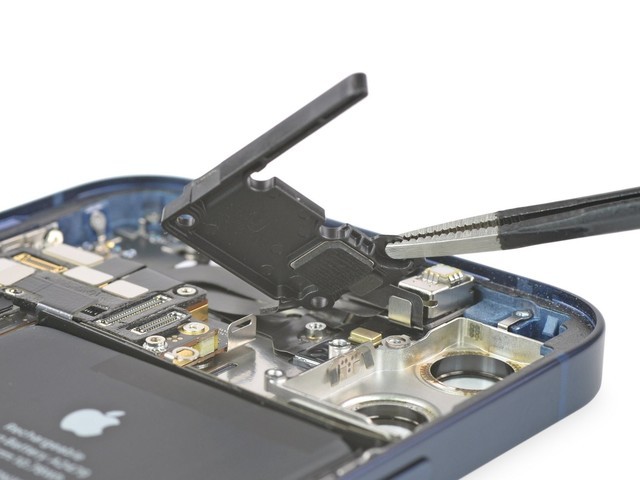

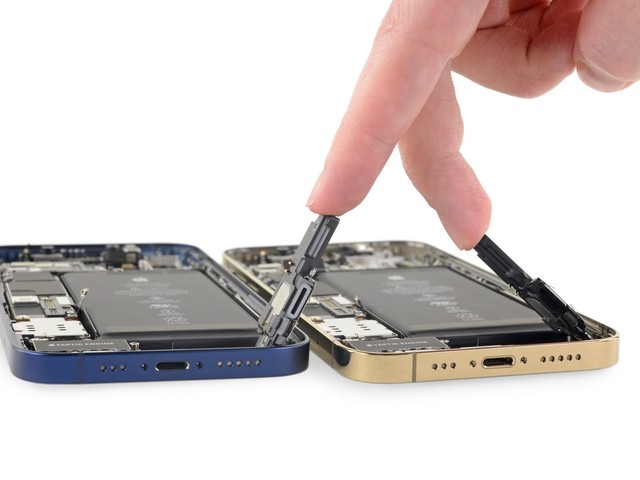

　　取下底部的扬声器。

　　取下扬声器之后，可以看到出声孔处多了个橙色橡胶垫圈，这应该为了防水而存在的。

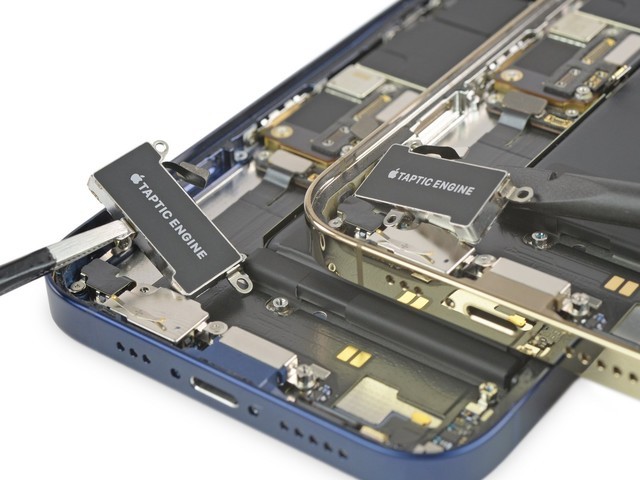

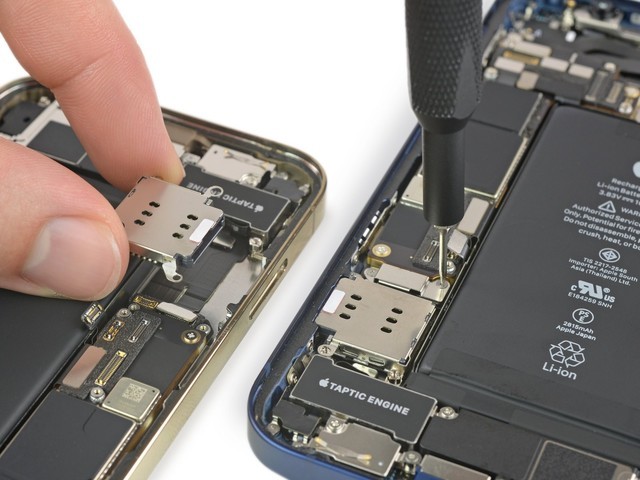

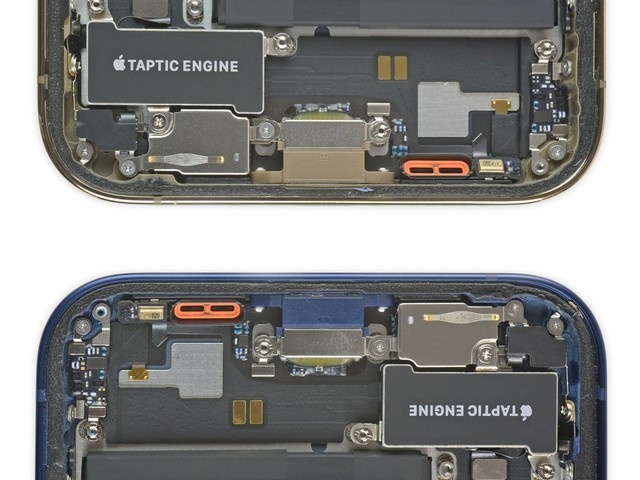

　　卸下两颗固定的螺丝之后，两款手机内部的Taptic Engine震动马达即可取下。

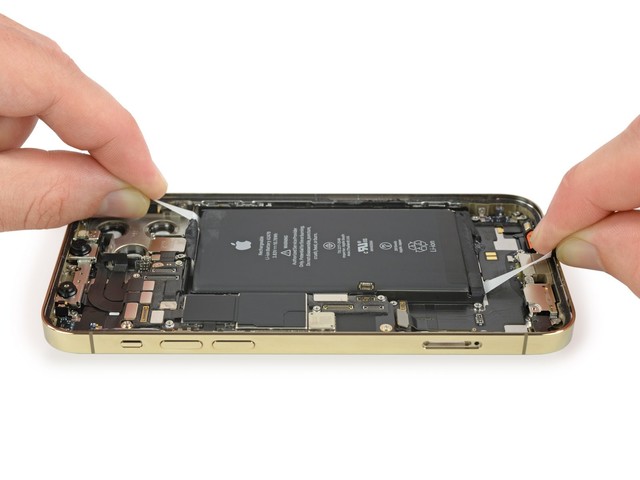

　　去除掉粘合在电池下面的粘合剂之后，内部的电池即可取下。

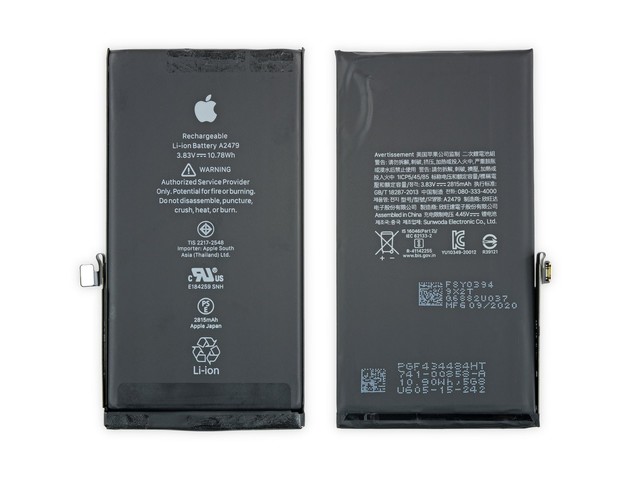

　　iPhone 12和iPhone 12 Pro使用的电池是完全相同的，电池容量均为10.78 Wh。

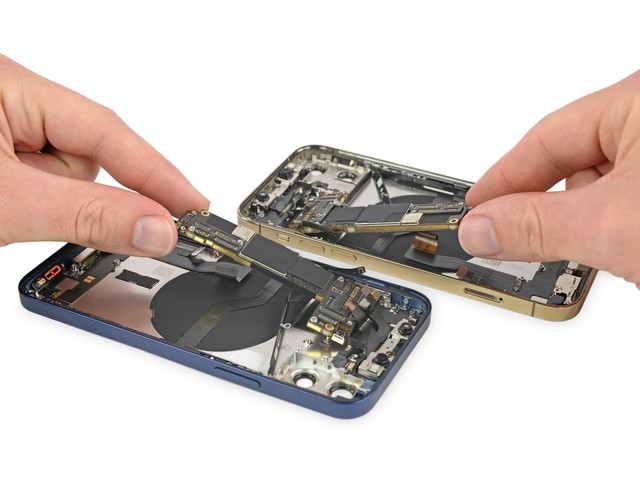

　　取下固定的三颗螺丝，主板即可取出。

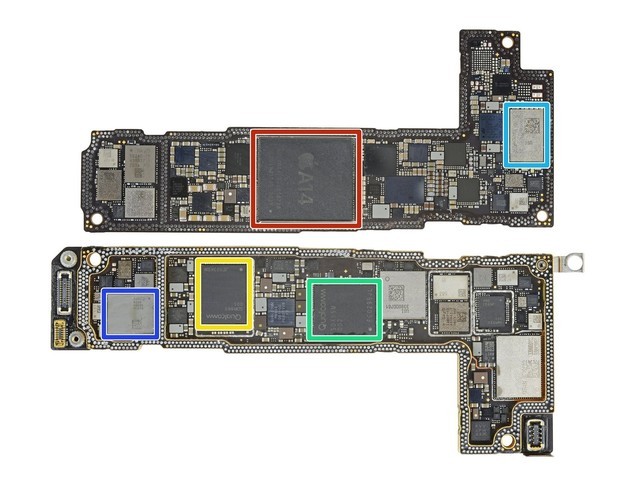

　　iPhone 12和iPhone 12 Pro的L型双层主板设计和内部元器件布局也几乎完全一样，仅少数元器件的序列号有些差异。

红色：苹果APL1W01 A14仿生SoC，在它的下方则是Micron D9XMR MT53D512M64D4UA-046 XT:F 4GB LPDDR4 SDRAM（iPhone 12 Pro上为6GB RAM）。

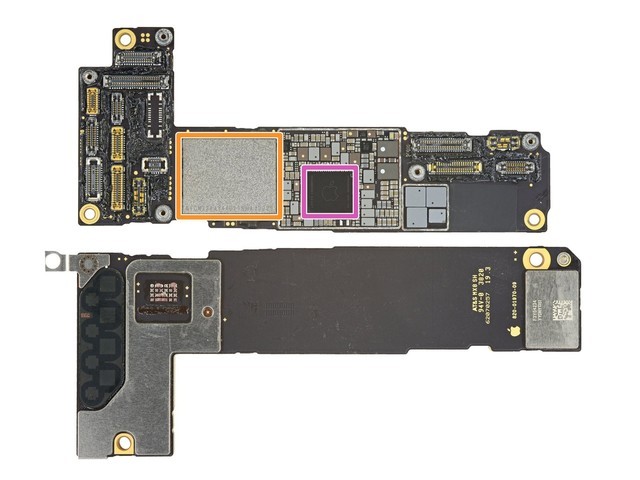

橙色：KICM224AY4402TWNA12029，可能是64GB的三星闪存。

黄色：高通SDR865 5G和LTE收发器

绿色：高通SDX55M 5G调制解调器-RF系统和SMR526中频IC

天蓝色：USI / Apple U1超宽带芯片

深蓝色：具有集成双工器的Avago 8200高/中功率放大器

紫色：苹果APL109 4343S00437 PMIC

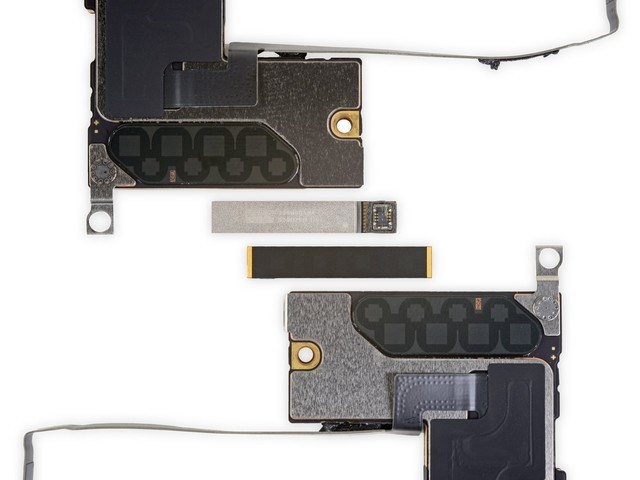

　　美版的iPhone 12和iPhone 12 Pro都是支持5G毫米波频段的，以上是5G mmWave天线模块，一个嵌入在框架的侧面，另一个嵌入在逻辑板的背面。

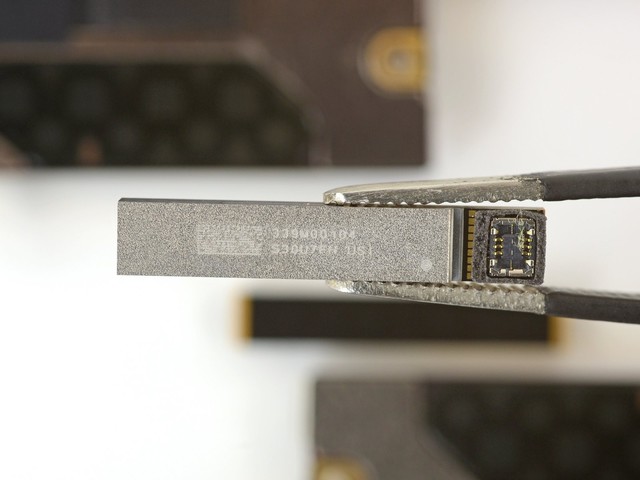

　　这两款手机中的天线由USI制造，其表面上发现了一些数字和字母：339M00104 S30U7FH。

　　接下来拆下前置的Face ID结构光模组、闪光灯以及一些连接线，这些部件两款手机也几乎是一模一样。

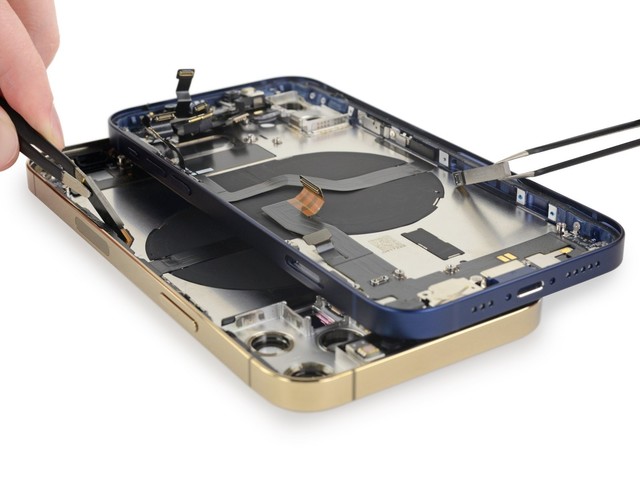

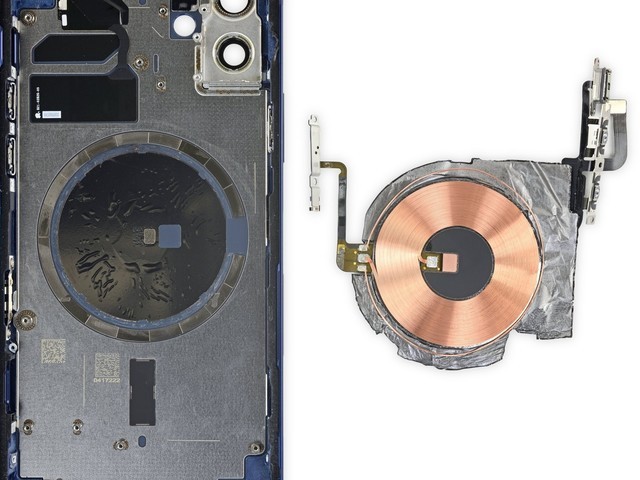

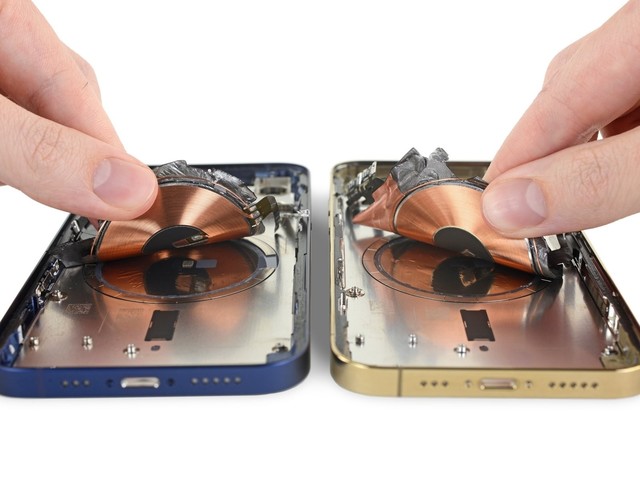

　　拆下位于电池下方的无线充电线圈。



　　无线充电线圈下方有18颗磁铁，排列成一圈，这主要是为了MagSafe无线充电时更好的对准位置，以获得最好的无线充电效果。不过，需要注意的是，用户需要避免将手机的背面与一些磁卡接触，否则可能会出现消磁的问题。

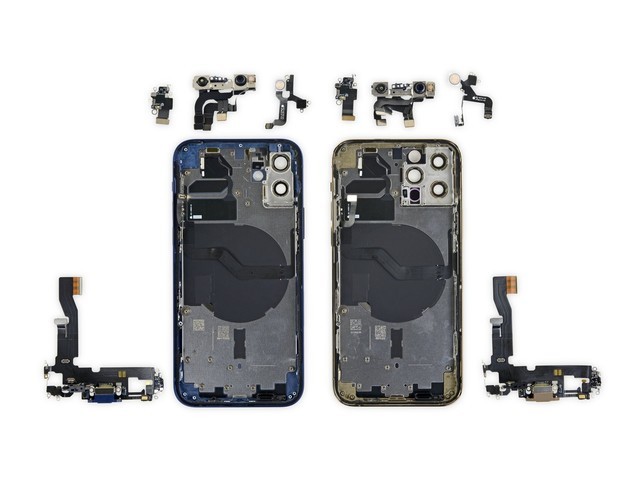

　　附iPhone12及iPhone 12 Pro拆解全家福。
