iQOO Pro 5G版拆机全过程!
对于很多“小白”来说,想“拆机”对机身内部一探究竟是很难的,因为完全不会操作,怕拆了机不会复原,那就很惨了。目前,我们已经进入5G时代,今天小编挑选了一款硬核5G手机——iQOO Pro 5G版,通过将拆机步骤分解开来,教各位iQOO Pro 5G版拆机的方法及注意事项。
iQOO Pro 5G版拆机工具
拆机,第一手准备显然是要有必备的拆机工具,像下图所示,镊子、取卡针、十字螺丝刀、吸盘、拆机片、撬棒、吹风机这些东西都是必要的工具。

机型:iQOO Pro 5G版

iQOO Pro 5G版拆机:电池盖、音腔BOX支架
先关机,用包装盒自带的取卡针取出位于机身底部的卡托,由于跟MIC开孔在一块,所以注意不要弄错了。可以看到,卡托内侧有防尘防水的胶圈。

然后拆后盖。iQOO Pro 5G版机身出厂自带前后膜,可以说很贴心。用吹风机来回加热8-10分钟后,才终于打开了一条缝隙,不得不感叹iQOO Pro 5G版粘胶太实在了。接着用拆机片沿着四周浅插慢慢划开后盖,不过注意不要插太深,毕竟里面有一根灯带的连接排线,不要损坏了。后盖拆卸是比较复杂的,如果可以的话,第一次拆尽量寻求专业人士的帮助,借助于专业的加热平台更好用。

这是把电池盖取下来的样子。

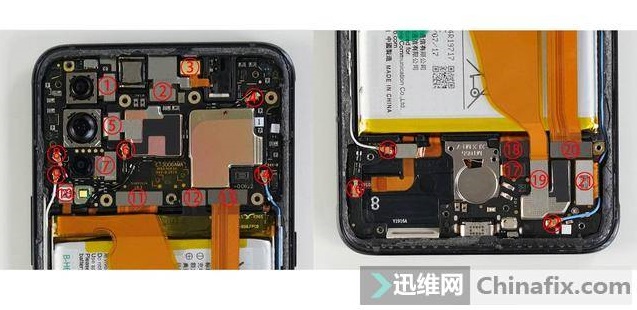

接着用十字螺丝刀取出主板及支架9颗固定螺钉。

接下来为拆卸主板做准备,在取下支架后,先将下图圆圈处的螺钉拆卸。在iQOO Pro 5G版机身内部,我们可以看到充足的散热膜。

再然后,卸下固定扬声器支架的8颗螺钉,并取下音频BOX支架,取出后可以发现其背面粘有线性马达,这就是iQOO Pro 5G版游戏中4D震感的来源了。

用撬棒松开所有连接器,包括同轴线连接器。

iQOO Pro 5G版拆机:电池
再就是来到了电池拆卸环节,将圆圈处的薄膜撕开。可以看到其电池容量高达4500mAh,能够为5G时代的续航提供更大的保障。

按照提拉布条提示,稍微用力就可以将电池取下来了。切记,拆卸电池风险较大,注意不要用尖锐工具去拆卸电池。电池下方有大尺寸的铜管,可见iQOO Pro 5G版在散热方面是花了很大功夫的。

iQOO Pro 5G版拆机:主板和副板
由于前面已经松开所有的连接器,所以现在可以直接撬开摄像头。而红圈处则可以撬开主板。

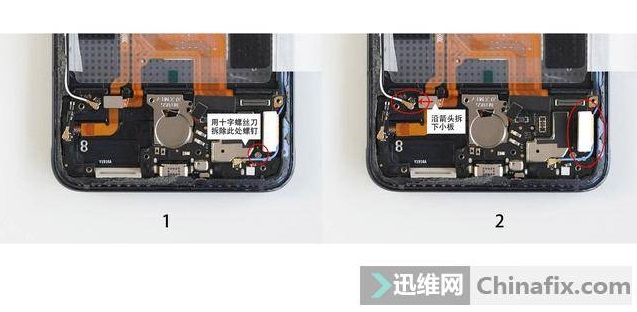

再是副板与天线小板。先用十字螺丝刀拆开左边所示处的螺钉,再用撬棒卸掉副板和天线小板。

副板拆卸完毕。

iQOO Pro 5G版拆机:显示屏
用电吹风在屏幕四周加热10-15分钟后,接着用吸盘和拆机片将显示屏拆开。

显示屏拆卸完毕。

iQOO Pro 5G版拆机:屏幕指纹
在拆完显示屏后,从背面取出马达支架,从侧边缺口处顶出指纹IC,然后在右侧拆卸口就可以将指纹本体拆卸了。


iQOO Pro 5G版拆机完成,全部拆卸下来的元器件的全家福了。

从拆机来看,iQOO Pro 5G版拆机的难度比起以前不少机型确实要大一些。所以各位拥有iQOO Pro 5G版的小伙伴们,若是第一次尝试拆机,最好在专业人士的指导下进行操作,以免造成损坏,难以复原手机,甚至失去保修资格。
