华为10寸指纹平板揽阅M2拆解
揽阅M2外观个别地方设计不够精致，比方说顶部塑胶部分与铝合金部分缝隙明显，破坏一体金属后壳的美感，这无不与产品设计成本控制关系较大，M2 10.0 的内部设计美观性做的不够好，零件颜色不统一，结构设计需要提高的地方还有很多。

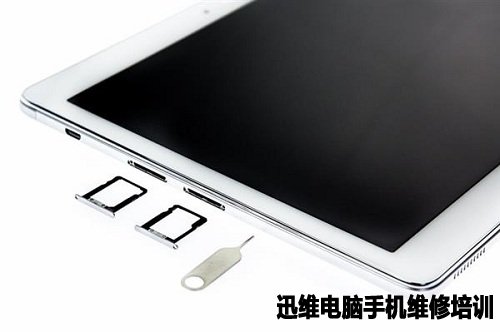

取出卡托：
图1 华为平板揽阅M2拆解

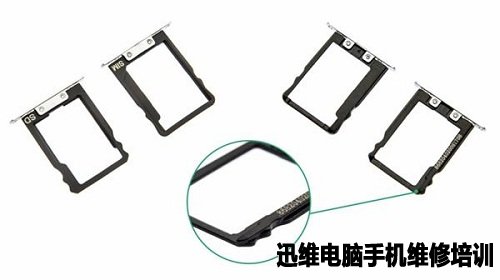

Micro-SIM & SD卡托：
图2 华为平板揽阅M2拆解

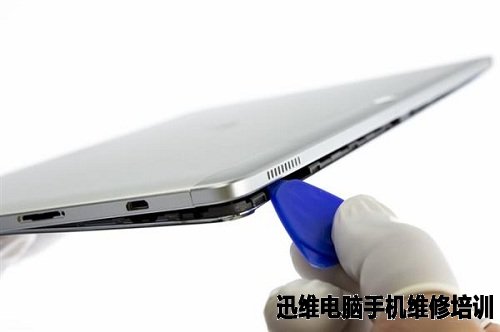

用撬片撬开：
注：屏幕组件采用扣位与后壳连接，扣位扣合量过大，实际较难拆解。
图3 华为平板揽阅M2拆解

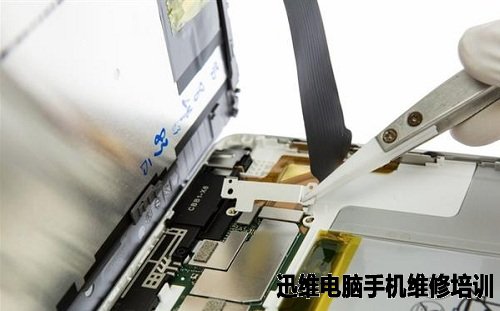

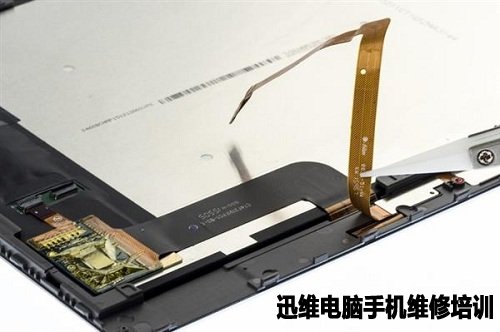

屏幕组件 BTB 采用了螺丝和钢片进行固定，屏幕组件连接FPC偏短，无法放平，不利于拆解。
图4 华为平板揽阅M2拆解
分离完成。
图5 华为平板揽阅M2拆解

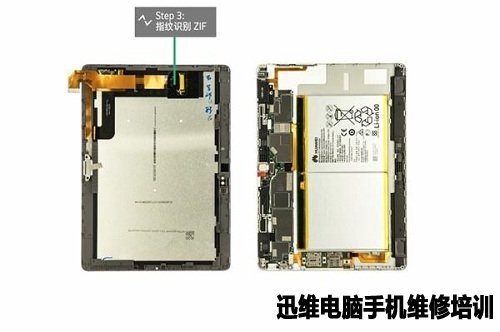

指纹识别位于屏幕组件端，通过ZIF连接。
图6 华为平板揽阅M2拆解

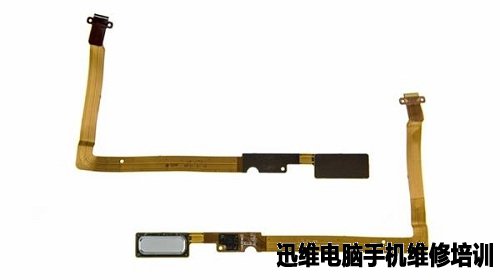

指纹识别模块：
指纹识别Sensor为FPC的FPC1155。
图7 华为平板揽阅M2拆解

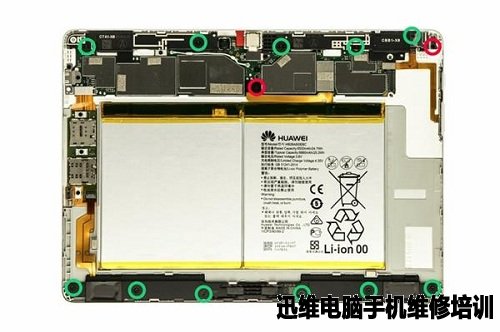

螺丝位置标记：
两种螺丝，其中 红圈为 2颗「十字」螺丝，绿圈为 11 颗「TORX」螺丝。
图8 华为平板揽阅M2拆解

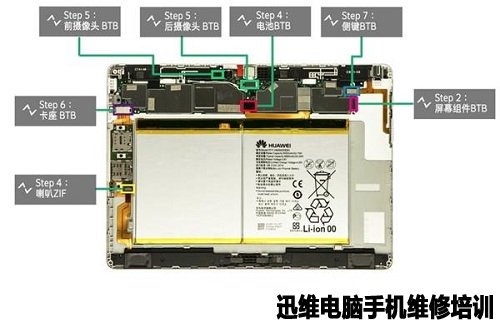

BTB标记：
图9 华为平板揽阅M2拆解

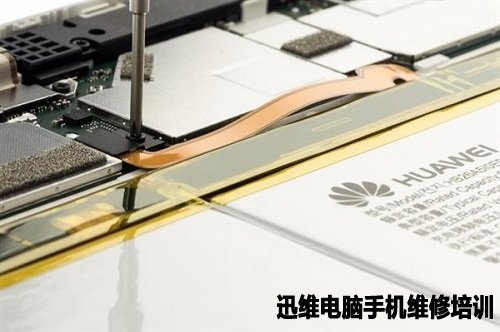

电池BTB采用了螺丝和钢片进行固定。
图10 华为平板揽阅M2拆解

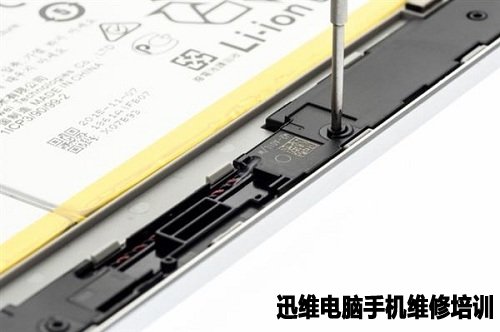

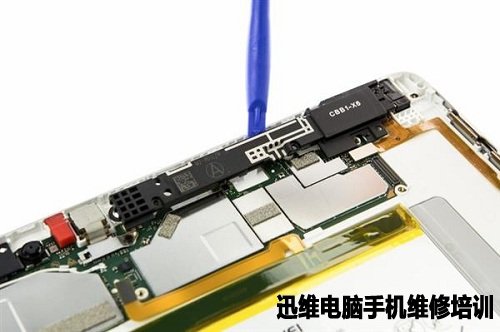

拧下固定螺丝，即可取下顶部喇叭BOX。
图11 华为平板揽阅M2拆解
图12 华为平板揽阅M2拆解

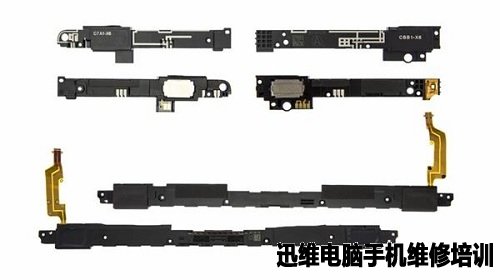

M2一共有3个喇叭BOX组件，其中，顶部为单独的两个喇叭BOX，底部为双喇叭二合一BOX。
图13 华为平板揽阅M2拆解

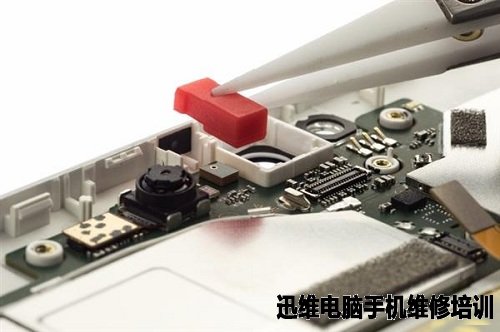

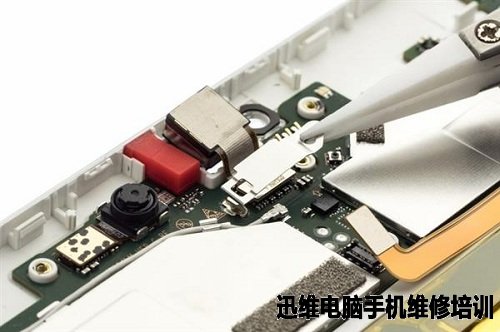

后摄像头BTB采用了螺丝和钢片进行固定。
图14 华为平板揽阅M2拆解

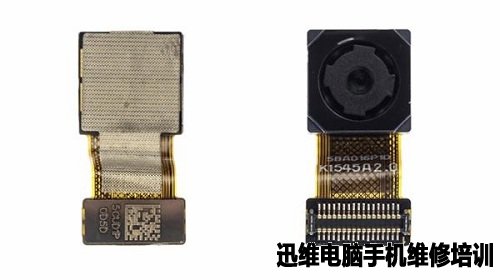

后摄像头：
1300万像素，F/2.0光圈，5片式精密镜片，自动对焦。
图15 华为平板揽阅M2拆解

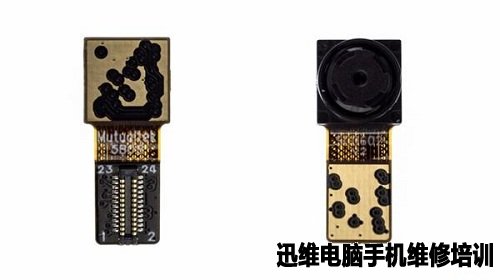

前摄像头：
500万像素，F/2.4光圈，单像素尺寸1.4 μm ，固定对焦。
图16 华为平板揽阅M2拆解
副MIC处的硅胶套。
图17 华为平板揽阅M2拆解
卡座BTB采用了螺丝和钢片的固定方式，需要先拆卸钢片，然后拧下卡座组件上三颗螺丝，即可拆卸卡座。
图18 华为平板揽阅M2拆解

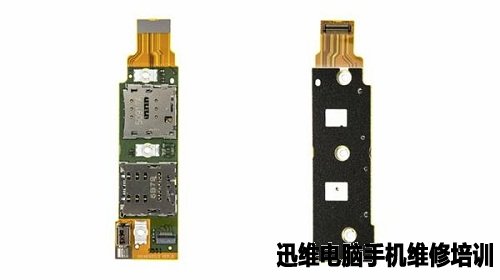

SIM & SD 卡座组件：
卡座组件放置了柱状马达、喇叭BOX ZIF。
图19 华为平板揽阅M2拆解
断开侧键组件BTB即可轻松取下。
图20 华为平板揽阅M2拆解

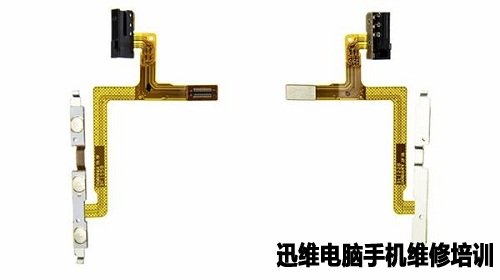

侧键组件：
耳机座集成在侧键组件上。
图21 华为平板揽阅M2拆解

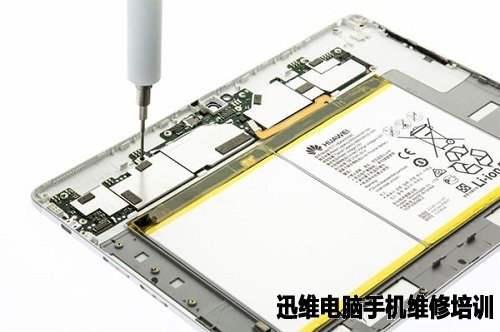

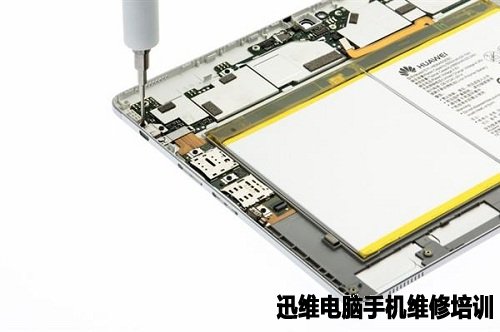

主板采用螺丝固定。
图22 华为平板揽阅M2拆解

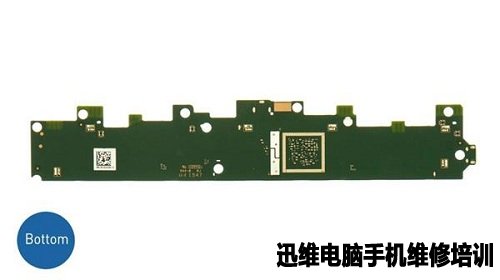

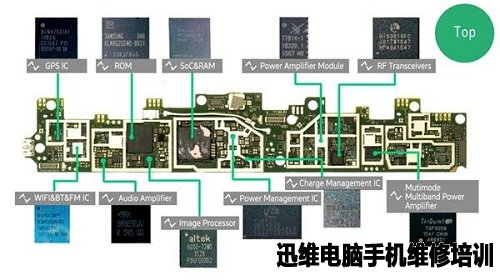

主板 功能 标识。
图23 华为平板揽阅M2拆解
图24 华为平板揽阅M2拆解

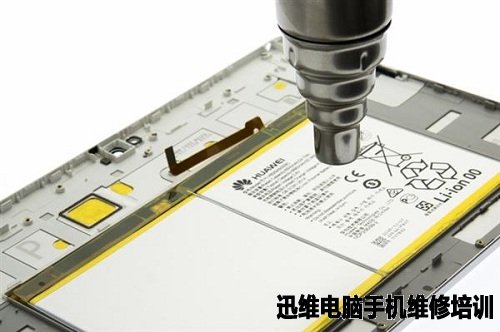

用热风枪对电池加热5分钟后，借助薄型撬片取下电池。
电池采用双面胶固定，较难拆解。
图25 华为平板揽阅M2拆解

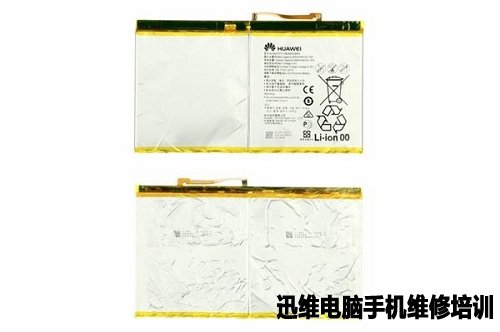

电池：
电池采用双电芯并联设计，电芯为锂离子聚合物材质，电芯为ATL生产，充电电压为4.35V。
额定容量：6500mAh / 24.7Wh (MIN)；
典型容量：6660mAh / 25.3Wh (TYPE)。
图26 华为平板揽阅M2拆解

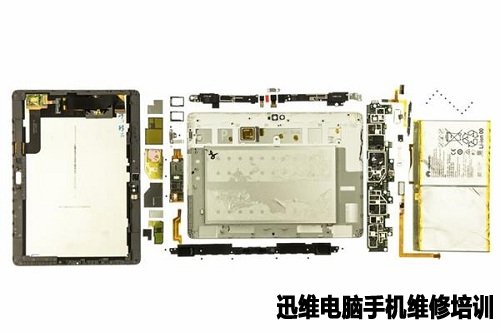

集合图：
图27 华为平板揽阅M2拆解
拆机到此结束！
