史上最难修的机器Essential Phone拆解
Essential Phone是一款智能手机，搭载骁龙835处理器、内置4GB内存和128GB机身存储空间、5.7英寸2560x1312 QHD分辨率屏幕以及3040mAh容量电池。这款机器的内部结构如何呢？我们通果对Essential Phone拆解来一探究竟吧！
Essential Phone
Essential Phone拆解方法/过程：
在SIM卡槽中还有小惊喜，产品标签隐藏在这里。
SIM卡槽里面的手机标签
接下来开始拆解，问题也就来了。与其它智能手机不同，拆解Essential Phone的第一步就让ifixit头痛。拆解手机后壳及屏幕第一步通常是加热，这次ifixit团队来了个“反其道而行之”——极冷!
采用极冷的方法
通过降温让手机背壳的粘合剂变脆然后通过刀片、撬片缓缓切开，露出了大量黏合剂以及手机的中框架。

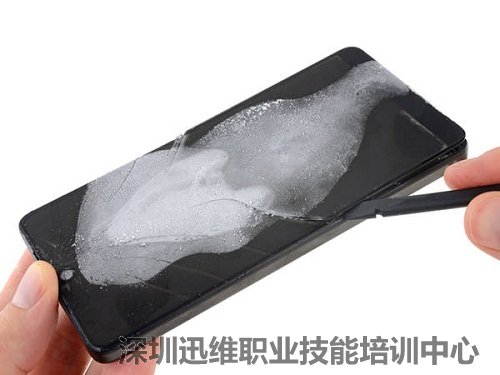

一边扩大冰冻范围一边塞入撬片

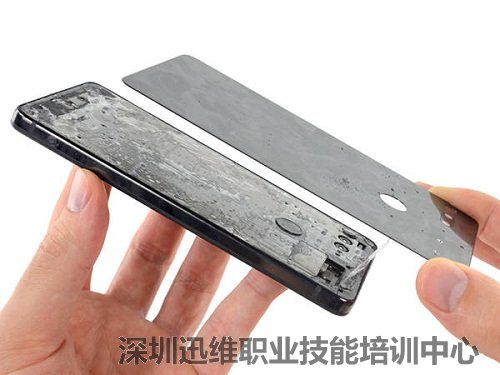

最后陶瓷后盖居然被完整地拆解下来，这门手艺和技术方法也是厉害，可以看到后背上的胶水简直不能更多了。
陶瓷后盖分离

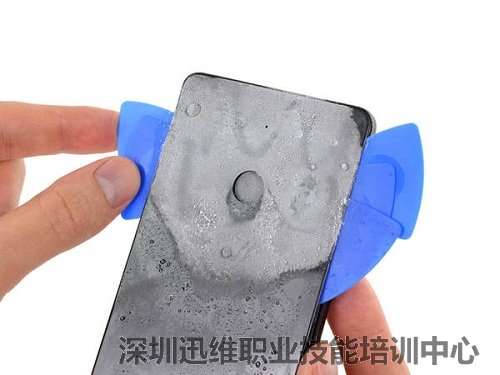

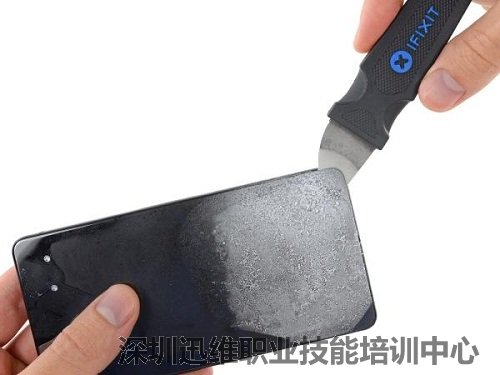

然而老司机也有翻车的时候，使用同样的方案拆解前面的LCD屏幕时，iFixit说他们撬棒一下去屏幕就碎了。
拆解前面的LCD屏幕碎了

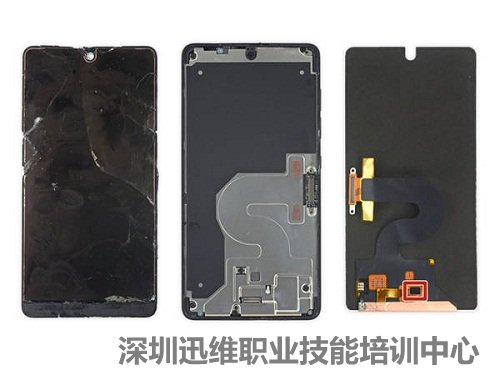

屏幕玻璃盖板和屏幕非常容易就能分离，这个很诡异。
屏幕玻璃盖板和屏幕很容易分离

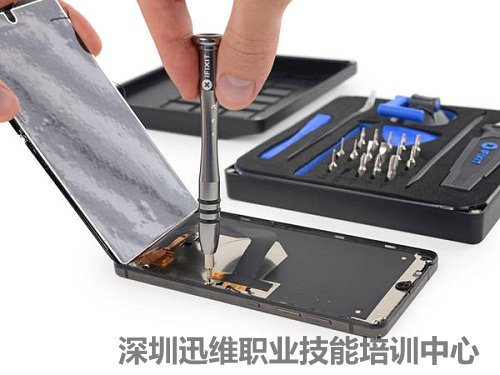

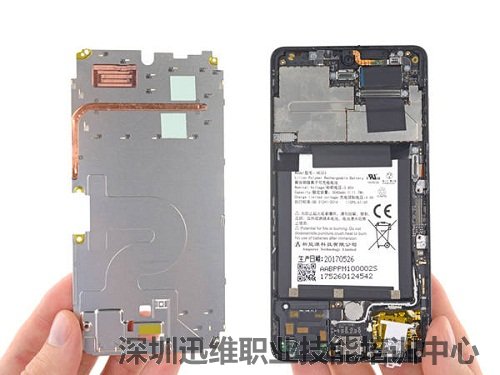

屏幕与主板之间还隔了一层导热、保护金属片，上面我们看到有一根非常细小的热管。
Essential Phone拆解

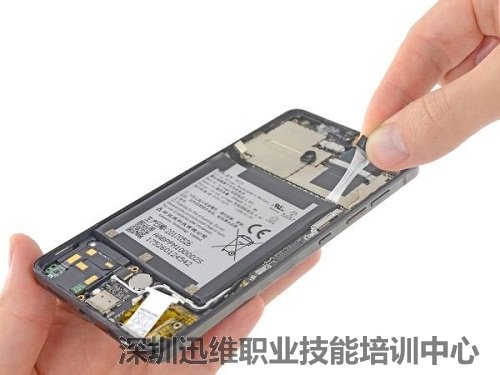

接下来拆解电池，开始一轮与粘合剂抗衡，然后电池就可以取下来了。Essential Phone配备了一块11.70Wh(3040mAh)电池，对比一下GalaxyS8为11.55 Wh，iPhone 7为7.45 Wh，OnePlus5为12.35 Wh。
拆解电池

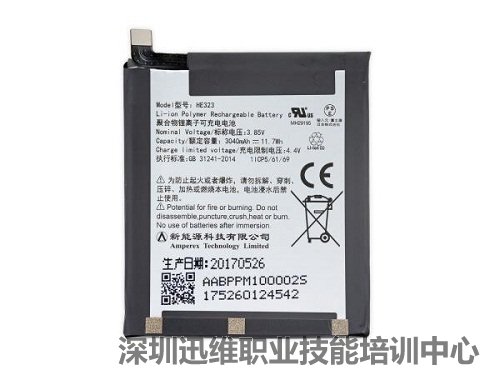

电池特写

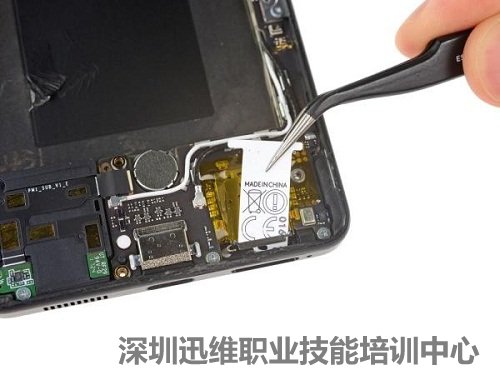

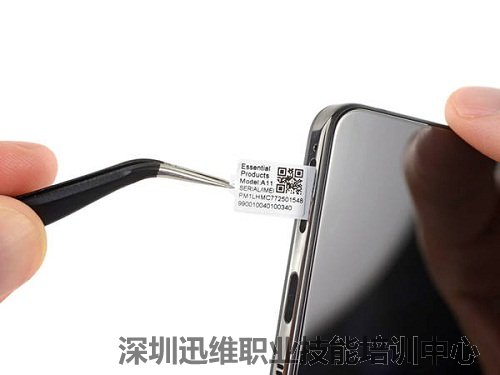

现在把藏在SIM卡槽里的标签取下来，不过这有一点尴尬…Type-C端口被焊接在主板上，这意味着更换的成本非常高，基本上等于换机了。
取出藏在SIM卡槽里的标签

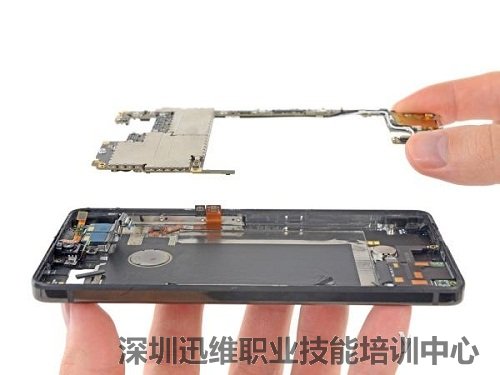

现在把主板取下来，主板上天线、排线...有点拉低内部格局分数。

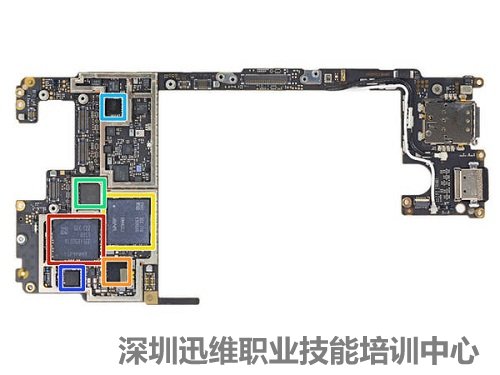

取下主板
红：三星UFS 2.1 128GB闪存；
橙：高通电源管理芯片；
黄：三星LPDDR4内存；
绿：高通LTE收发器；
蓝：高通WIFI芯片；
紫：高通音频编解码器。
橙：高通电源管理芯片；
黄：三星LPDDR4内存；
绿：高通LTE收发器；
蓝：高通WIFI芯片；
紫：高通音频编解码器。

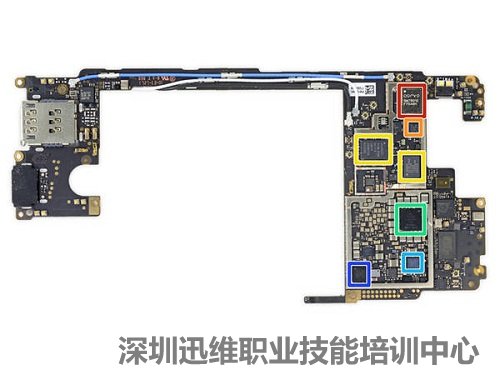

主板特写
红：Qorvo射频模块；
橙：Skyworks功率放大器；
黄：Avago afem；
绿：高通电源管理芯片；
蓝：NXP音频放大器；
紫：高通电源管理芯片。
橙：Skyworks功率放大器；
黄：Avago afem；
绿：高通电源管理芯片；
蓝：NXP音频放大器；
紫：高通电源管理芯片。

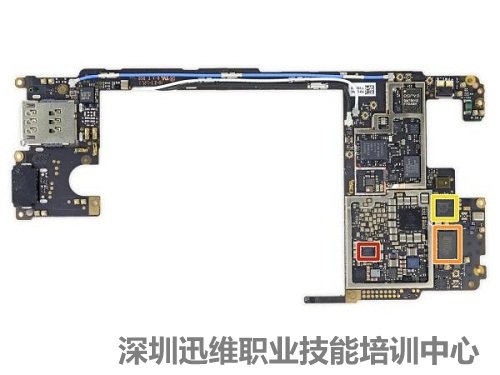

此外在主板这一侧还有一些芯片，红色方框内为PM8005电源管理IC;橙色方框内为SiBeam SB6212CZU卡通无线连接器IC;黄色方块内为Fresco Logic FL1100-1A0-LXUSB 3.0主机控制器。

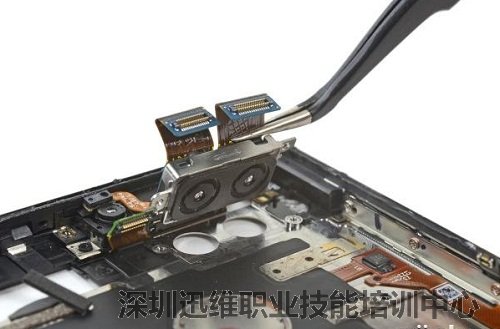

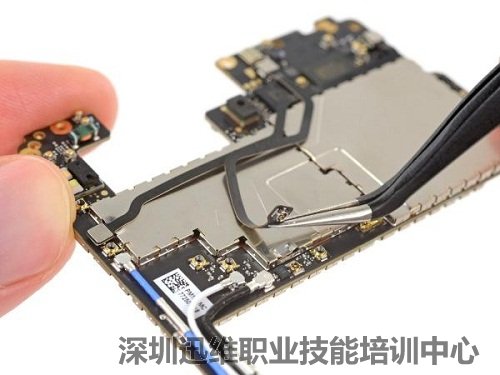

看完主板之后，取下后置双摄。需要指出的是摄像头连接排线经过了折叠，这两枚摄像头均为1300万像素，一个彩色、一个单色。
取下后置双摄

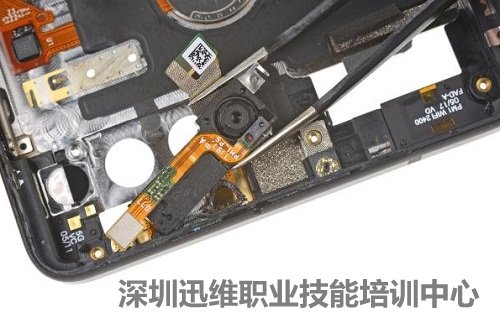

想要拆解前置摄像头还需要在做点功课，分别取下手机听筒以及摄像头，没错这些器件是独立的。
Essential Phone拆解

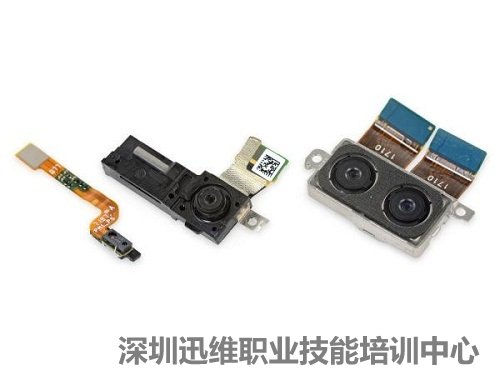

摄像头特写

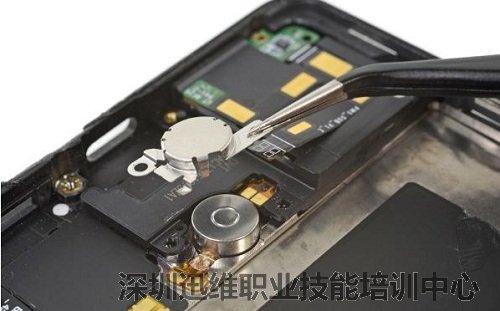

Essential Phone的振动器位于底端，表面上有帽子一样的金属盖，不过中间没有采用胶垫进行“缓冲”。
Essential Phone振动器

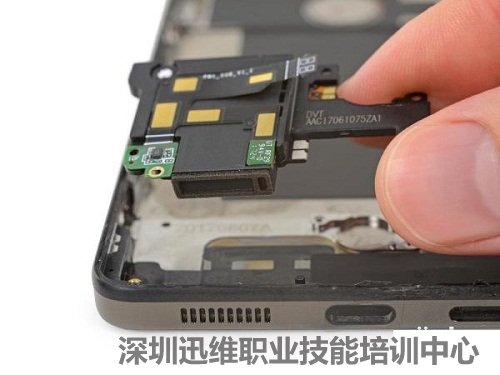

在断开与底端扬声器连接的线缆后将其取下。
Essential Phone拆解

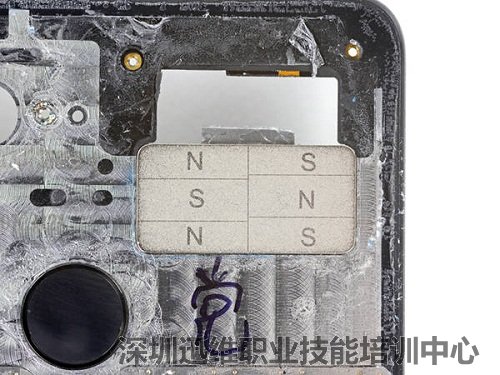

Essential Phone的触点模块，带有磁性。
Essential Phone拆解

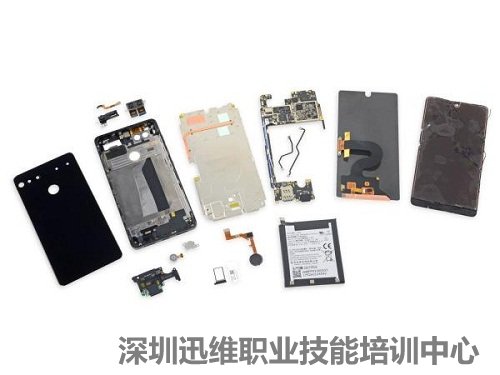

至此，Essential Phone拆解结束，附上Essential Phone拆解全家福。
全家福
