iPhone 7 Plus拆机图解教程
关于最新的iPhone 7 Plus，市场上已经不吝赞美之词。诸如史上最好、最先进的iPhone等等常常见诸报端。在正式开始拆解这个手机之前，我们先来看一下我们关于新iPhone所掌握的一些基本参数：
1、Apple A10处理器内嵌了动作协处理器M10
2、有32G、128G和256G三种版本（亮光黑版本没有32G）
3、5.5英寸、IPS Retina高清显示的多点触控屏幕，分辨率为1920 × 1080像素（ 401PPI）
4、双1200万像素的广角摄像头，光圈分别为f/1.8 和f/2.8。两倍的光学变焦和十倍的数码变焦。
5、700万像素的f/2.2前置摄像头，支持1080P高清录像。
6、带有Touch ID固态Home键，通过最新的Taptic Engine。
7、802.11a/b/g/n/ac Wi-Fi和 MIMO 蓝牙 4.2 和 NFC
iPhone 7 Plus拆机 图1
iPhone 7 Plus拆机方法/步骤：
iPhone 7 Plus的三围和其前代产品一样，均是158.2 mm × 77.9 mm × 7.3 mm，但重量从192g减少到188g，期望苹果没去掉什么重要的东西。
iPhone 7 Plus拆机 图2
iPhone 7的型号为A1785，添加了磨砂黑和亮黑两个版本，并且去掉了背部的天线白条和一直倍受争议的3.5mm耳机接口。
在正式拆解这个“三眼怪物”之前，我们先通过X光看看这个手机的内部结构。
从X光图我们可以看到，熟悉的C型主板，而苹果移掉3.5mm接口的一部分原因是为了给Taptic Engine（振动马达）挪地方。
iPhone 7 Plus拆机 图3
拆解第一步，如果还想再无损伤装回去的话，首先要关闭手机。关机后，检查手机上是否有屏幕保护膜，若没有请贴上一个，防止在拆机的过程中造成划伤。
接下来卸掉尾插的五角螺丝，将屏幕和背板的锁定解除。
iPhone 7 Plus拆机 图4
用加热垫对手机进行一定的加热 ，然后用吸盘把屏幕和机身分离。
iPhone 7 Plus拆机 图5

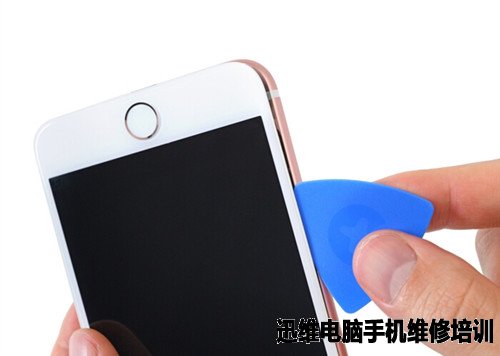

用拨片两边滑动。
iPhone 7 Plus拆机 图6

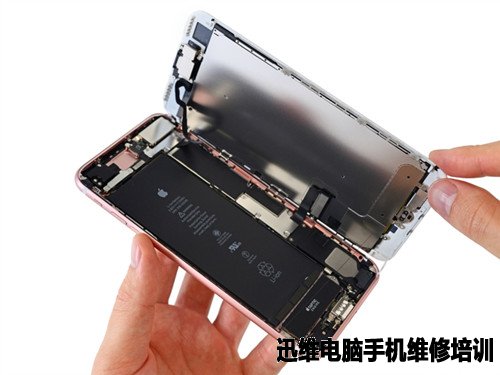

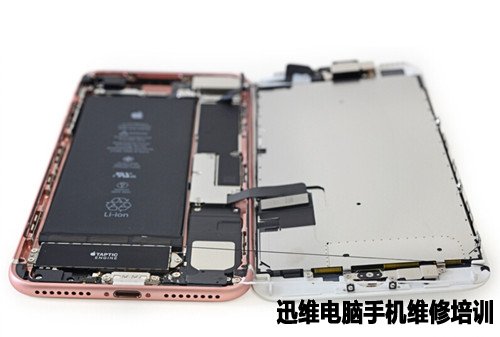

完全掀起屏幕后要小心，这一次排线的方向有些不同，要注意，iPhone7 Plus的正确打开方式是从机身背部右侧开启，因为左侧有主板与屏幕的连线，如果开错方向很有可能会撕断线缆哦！
iPhone 7 Plus拆机 图7
到这里我们就可以把触控总成和主板分开了，换个角度看一下。
iPhone 7 Plus拆机 图8

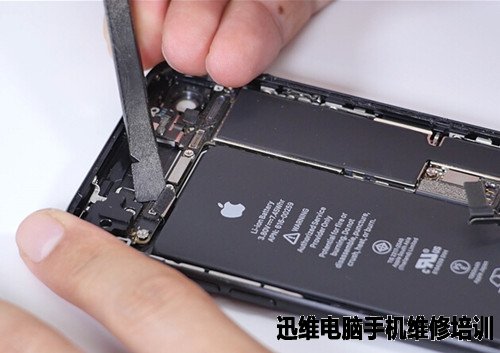

要进一步拆解，需要把电池和显示总成的接口拔掉，由于排线上方有金属片作保护，要先拆掉这个屏蔽罩。
iPhone 7 Plus拆机 图9
继续用螺丝刀拧掉上面的Y型三角定制螺丝。在断开屏幕排线之前一定要先将电池排线断开，以免对屏幕或pcb上的电阻产生损伤。
iPhone 7 Plus拆机 图10
然后拧下顶部的两颗十字螺丝，断开前摄像头排线，取下屏幕，就可以将屏幕与主板彻底分离。
iPhone 7 Plus拆机 图11
iPhone 7 Plus拆机 图12
这是一个固定扬声器的塑料模具。
iPhone 7 Plus拆机 图13
这就是Taptic Engine，取消了“微动”装置的home键的iPhone7 Plus，反馈就靠它了。有了它之后，机械按键就成为了过去。
iPhone 7 Plus拆机 图14
我们再来看看Taptic Engine位置的X光透视图。
Taptic通过感应按压在HOME键上的力度，并将其反馈到振荡器上，模拟按键效果。
iPhone 7 Plus拆机 图15

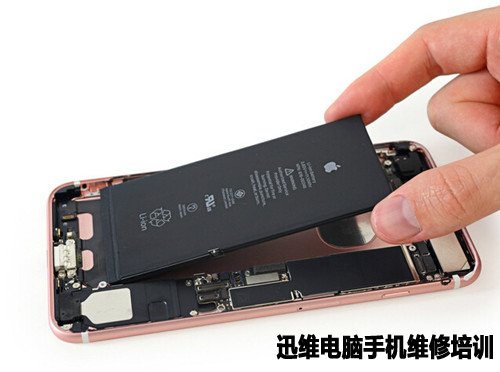

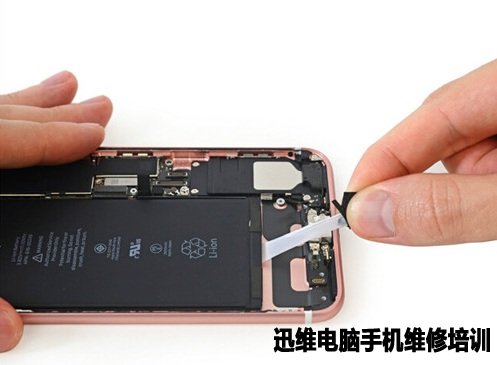

接下来拆卸电池。拉出固定电池的两条易拉胶，就可以将电池取下。
iPhone 7 Plus拆机 图16

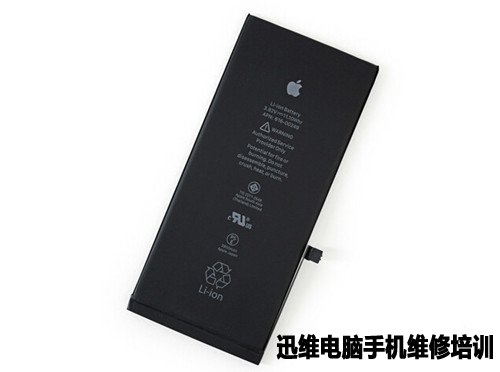

电池的额定电压为3.82 V 、11.1 Wh，电池总容量为2900mAh。
iPhone 7 Plus拆机 图17
iPhone 7 Plus拆机 图18
取下两个主摄像头的固定螺丝，就可以将双主像头取下。
1200万像素双主摄像头，支持光学防抖，一个负责长焦、一个负责广角。
iPhone 7 Plus拆机 图19

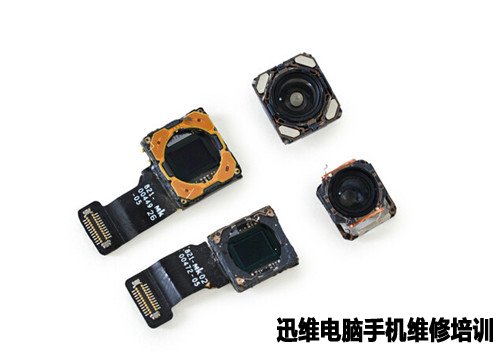

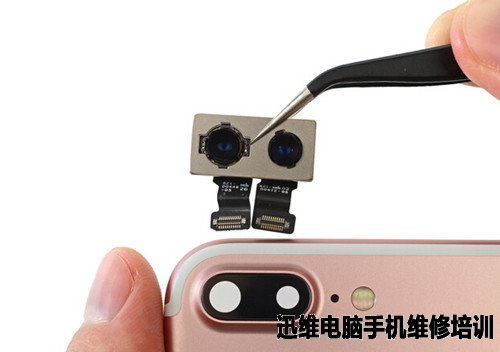

可以得到两个独立的传感器、两个镜头和两个小连接器。
iPhone 7 Plus拆机 图20
这两个摄像头中，一个是和iPhone 7一样的OIS（光学防抖）镜头（但不能光学变焦），一个就是实现光学变焦的长焦镜头（但不支持光学防抖）。
我们通过X光投射图可以发现，在没有闪光的前提下，可以看到在摄像头旁边有四个金属垫片，我们认为这是实现OIS的磁铁。
iPhone 7 Plus拆机 图21
在看到逻辑板之前，我们需要移掉天线的一部分零件，当中包括了天线排线。
断开开机排线。
iPhone 7 Plus拆机 图22

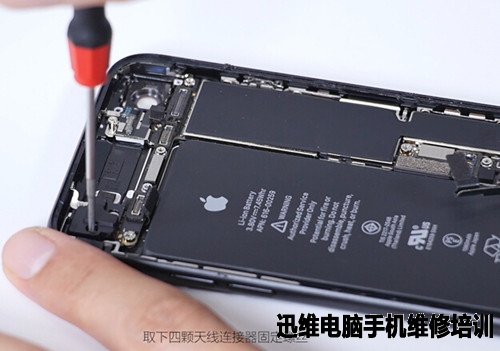

取下天线连接器的四颗固定螺丝，就可以将其取下。
iPhone 7 Plus拆机 图23
而去掉了天线排线之后，将目光聚焦于加在天线上的塑胶件——天线组件，它是天线通路之间的桥梁。
iPhone 7 Plus拆机 图24
WiFi模块。
iPhone 7 Plus拆机 图25
取下顶部的天线和左上角的Wi-Fi模块后，拆下主板。
iPhone 7 Plus拆机 图26
掀开抗电磁干扰（EMI）贴纸，这个贴纸还能起到散热作用。
iPhone 7 Plus拆机 图27

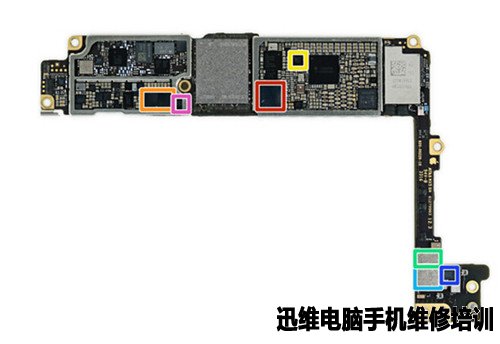

主板正面芯片组：
红色：苹果A10 Fusion SOC APL1W24 和三星的3GB LPDDR4 RAM（标记为K3RG4G40MM-YGCH）
橙色：高通 MDM9645M LTE Cat. 12 Modem
黄色：Skyworks 78100-20
绿色：Avago AFEM-8065 PA模块
淡蓝：Avago AFEM-8055 PA模块
蓝色：Universal Scientific Industrial O1 1R 触屏控制器
iPhone 7 Plus拆机 图28
主板背面芯片组（一）：
红色：Toshiba THGBX6T0T8LLFXF 128GB NAND Flash
橙色：Murata 339S00199 Wi-Fi/Bluetooth模块
黄色：NXP 67V04 NFC控制器
绿色：Dialog 338S00225 电源管理芯片
淡蓝：高通PMD9645电源管理芯片
蓝色：高通WTR4905多模LTE接收器
紫色：高通WTR3925 RF接收器
iPhone 7 Plus拆机 图29
主板背面芯片组（二）：
橙色：Cirrus Logic 338S00220 音频放大器(x2)
紫色：NXP 610A38
红色：Apple/Cirrus Logic 338S00105 音频解码器
黄色：Lattice Semiconductor ICESLP4K
绿色：Skyworks 13702-20 Diversity Receive Module
淡蓝：Skyworks 13703-21 Diversity Receive Module
蓝色：Avago LFI630 183439
iPhone 7 Plus拆机 图30

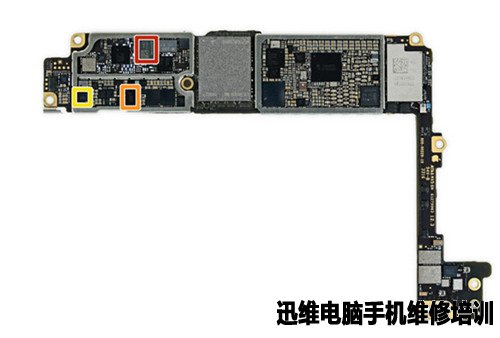

主板背面的其他芯片（三）：
红色：TDK EPCOS D5315
橙色：Texas Instruments 64W0Y5P
黄色：Texas Instruments 65730A0P电源管理芯片
iPhone 7 Plus拆机 图31

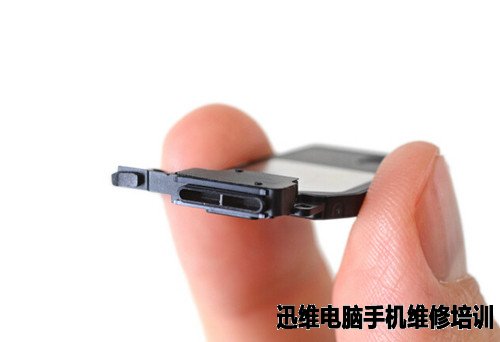

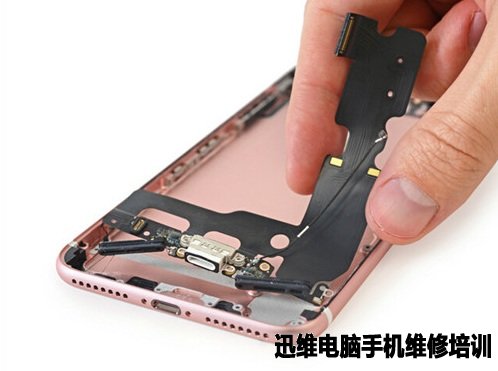

看完逻辑板上面的芯片，我们进一步来看看手机底部的lighting接口部分。
一个很小的柔性电路板把lighting连接器接插件连到麦克风。
iPhone 7 Plus拆机 图32
Lightning接口周围有一圈衬垫，这样可以保证接口的防水。
iPhone 7 Plus拆机 图33
机身底部电路板。
iPhone 7 Plus拆机 图34

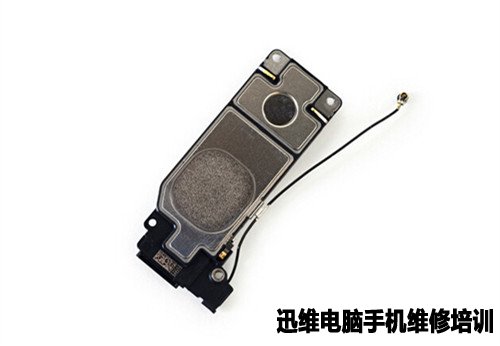

扬声器模块。
iPhone 7 Plus拆机 图35
扬声器模块背部特写，在扬声器上面加有天线。
iPhone 7 Plus拆机 图36
扬声器的出口处，也有防水处理。
iPhone 7 Plus拆机 图37

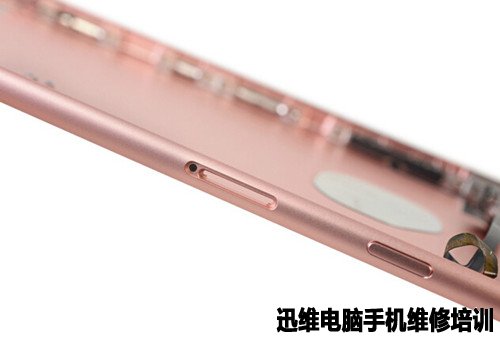

SIM卡槽的弹出孔。
iPhone 7 Plus拆机 图38
iPhone7 plus有两个扬声器，从这次拆解中可以看出，头部的扬声器在前置摄像头之下。

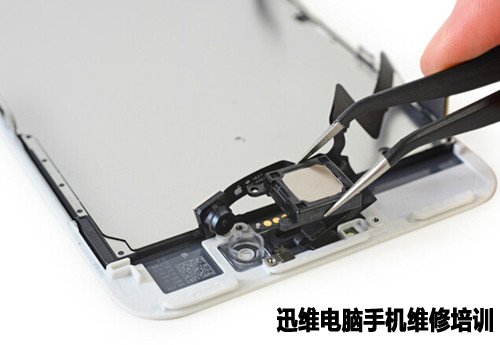

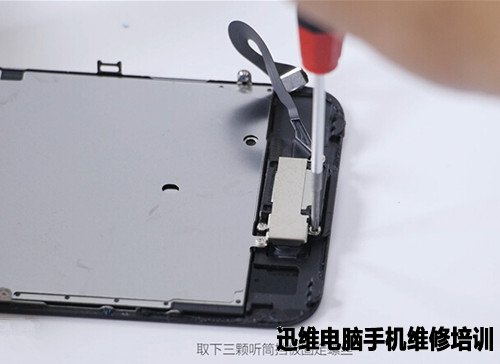

回到屏幕模组上来，听筒&扬声器的拆除。先拆掉挡板上的三颗固定螺丝，取下前置摄像头和听筒模块。
iPhone 7 Plus拆机 图39
iPhone 7 Plus拆机 图40
这些模块所连接的排线较多，拆解时需要格外注意。
iPhone 7 Plus拆机 图41
红色：前置摄像头
橙色：麦克风
黄色：立体声扬声器
绿色：光线和距离感应器
iPhone 7 Plus拆机 图42

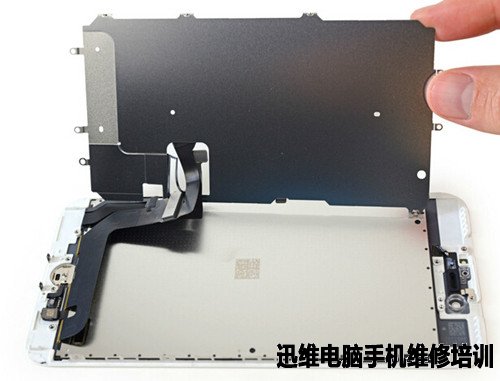

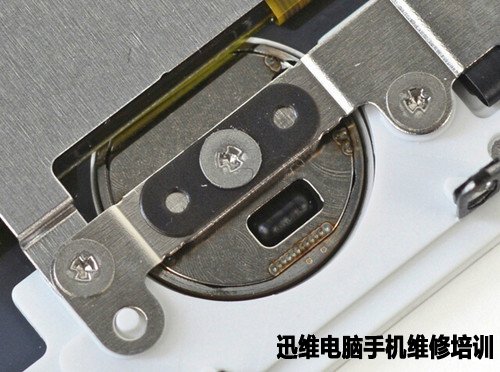

Home键后面的金属固定片，金属片下面应该有压力传感器。
iPhone 7 Plus拆机 图43
LEC屏蔽板。

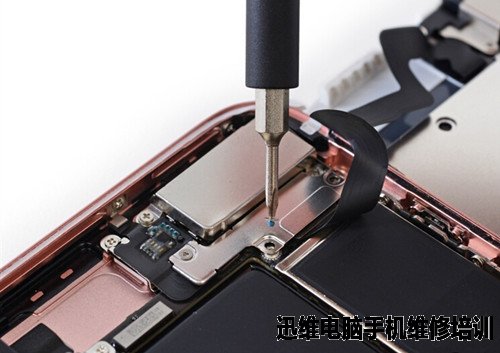

iPhone 7 Plus拆机 图44

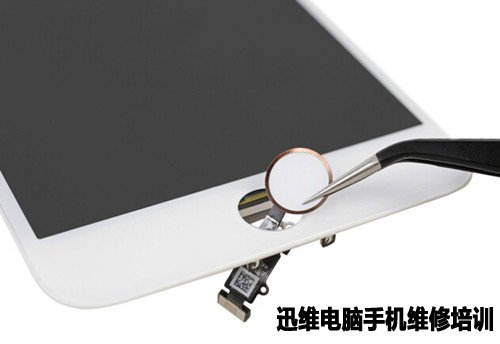

取出Home按键。
iPhone 7 Plus拆机 图45
iPhone 7 Plus拆机 图46
至此我们的iPhone 7 Plus拆解就完成了。附拆机硬件集合图：
iPhone 7 Plus拆机 图47
