魅族 16s Pro拆解图文教程
魅族 16s Pro采用6.2英寸的三星AMOLED屏幕，骁龙855 Plus CPU，后置4800万像素+2000万像+前置2000万像素，3600mAh电池容量，这款机器的内部做工究竟如何？我们通过对魅族 16s Pro拆解来一探究竟吧！
魅族 16s Pro拆解方法/过程：

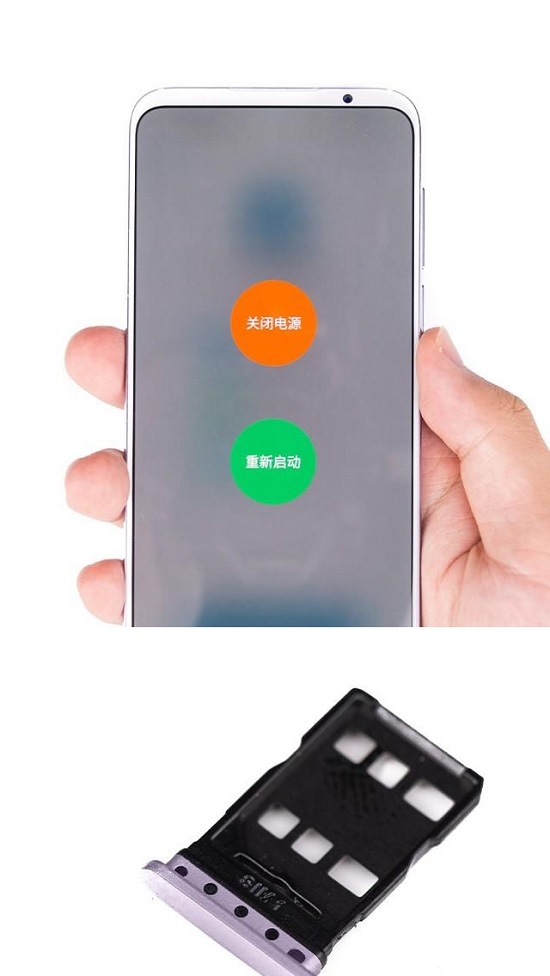

首先关机、取出SIM卡托。

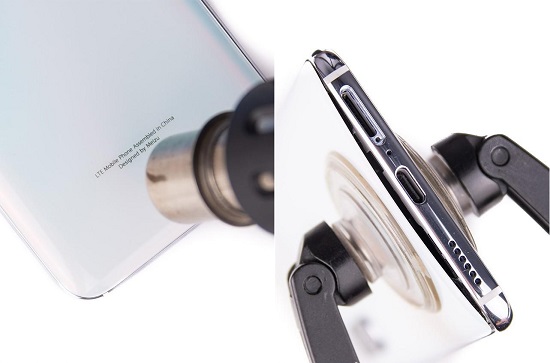

先用风枪加热下，再利用吸盘、撬片小心撬下即可，需要注意后盖有闪光灯排线。
魅族16s Pro还是采用了三段式设计。

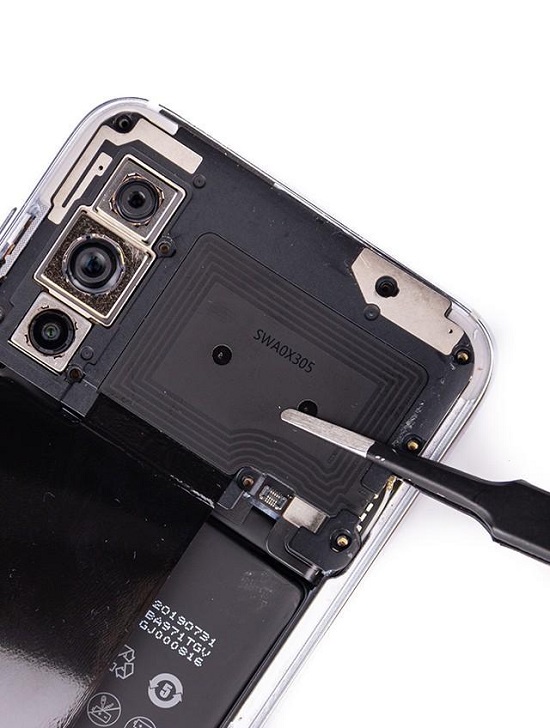

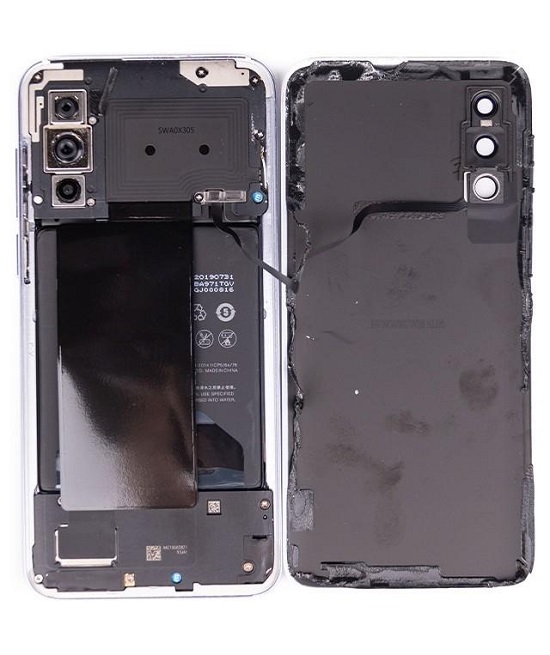

断开排线，取下后盖后，我们来看看它的布局，红框处为NFC模块，与主板集成；蓝框处为石墨散热贴。
主板盖板的主要材料为塑料，拆下螺丝后直接取下即可。

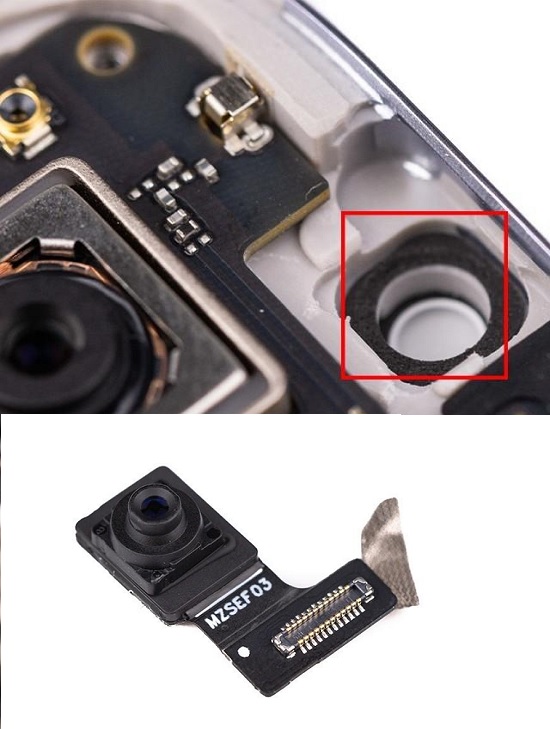

接下来分别断开电源排线、副板排线后，拆下主板最后一颗螺丝，取下前置镜头。
还是魅族定制的超小镜头。

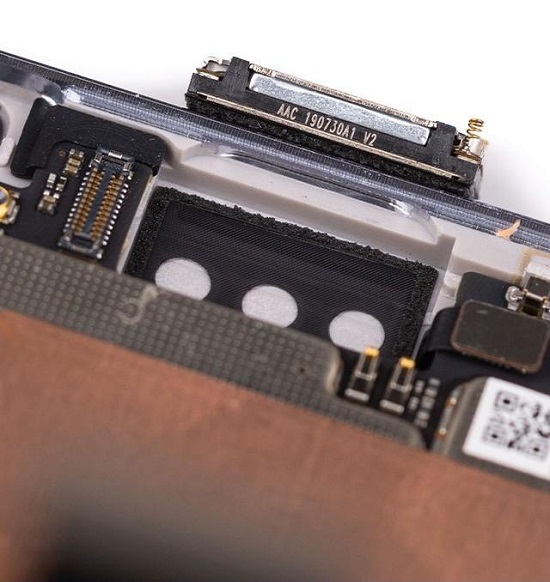

摄像头右边是魅族的超线性扬声器，采用弹簧点进行连接。

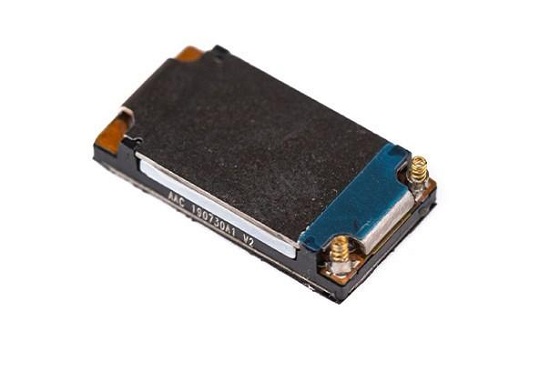

可以看到，扬声器由AAC供货。

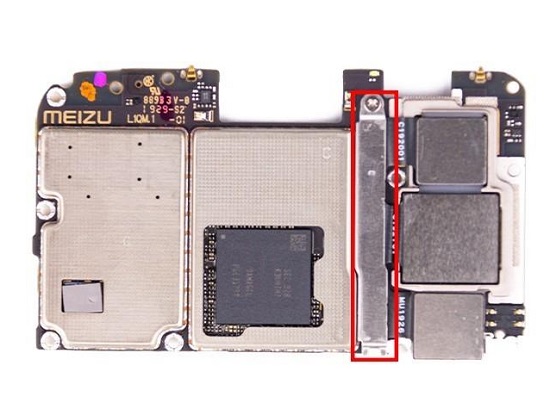

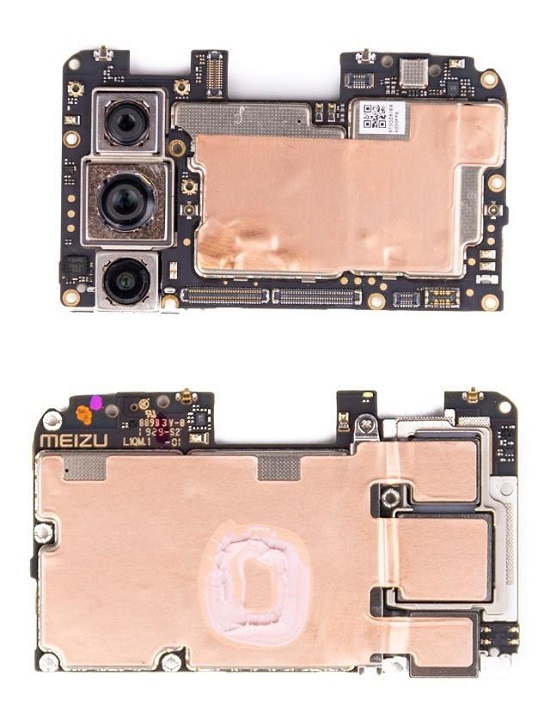

主板正反面图，可以看到覆盖了大量的屏蔽铜片。
骁龙855+的热量可以直接导入中框。
掀开散热铜片，我们可以发现，魅族在摄像头排线处还做了固定处理。

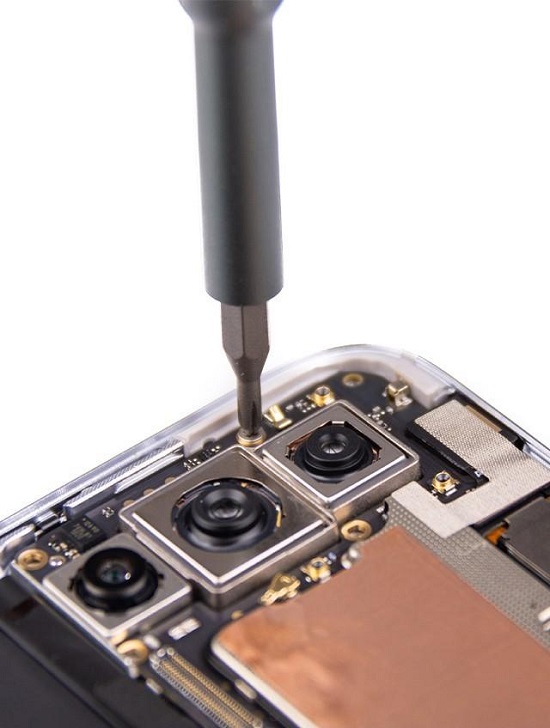

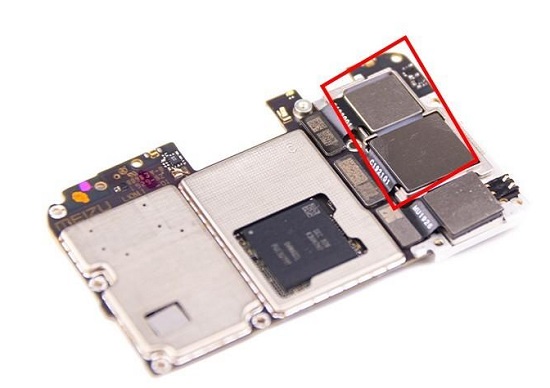

可以看到，为了增加稳定性，魅族将主摄和长焦用框架做了固定处理。

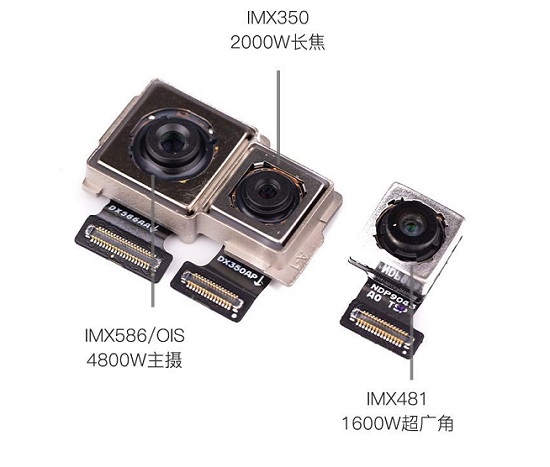

接下来看下摄像头参数。

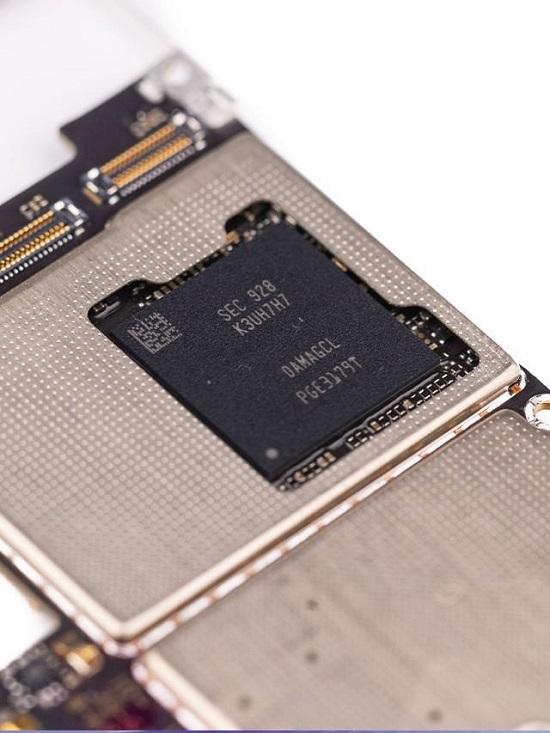

图中芯片为三星K3UH7H70AM-AGCL内存，层叠封装骁龙855+。

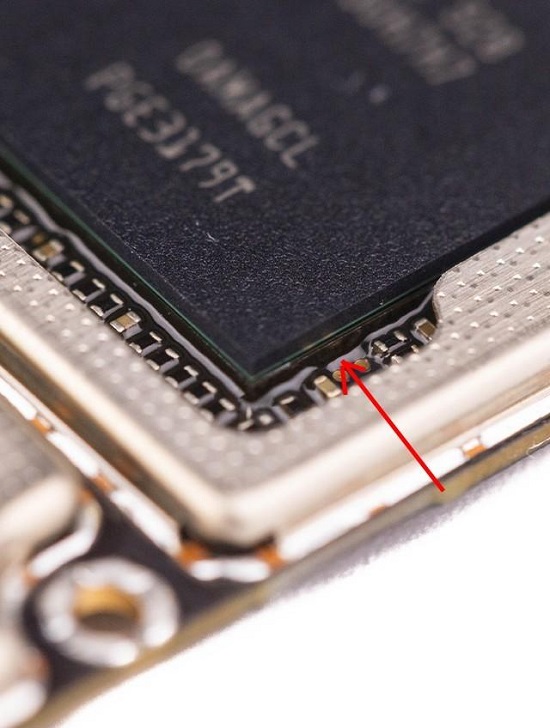

仔细看箭头处，我们可以看到魅族16S Pro是有封胶的。

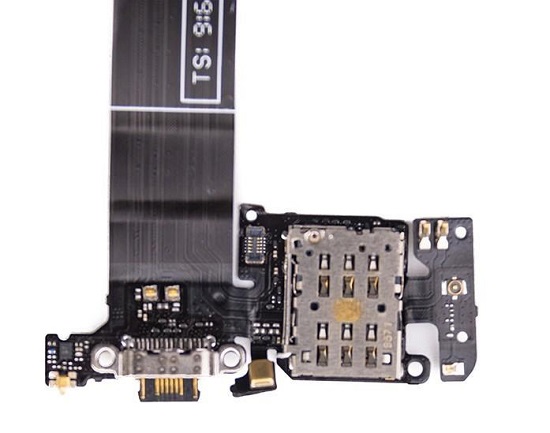

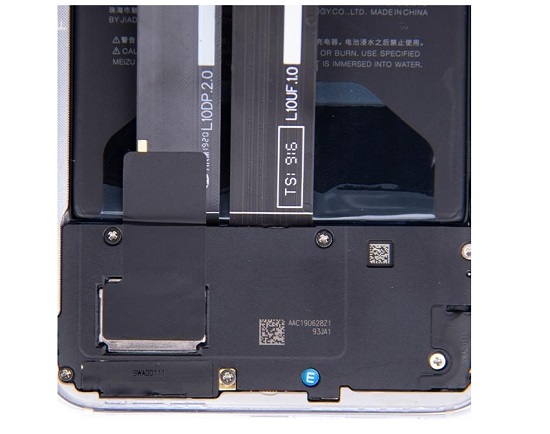

接下来我们来拆副板，和魅族16s一样，魅族16s Pro也采用了同样形状的副板设计。

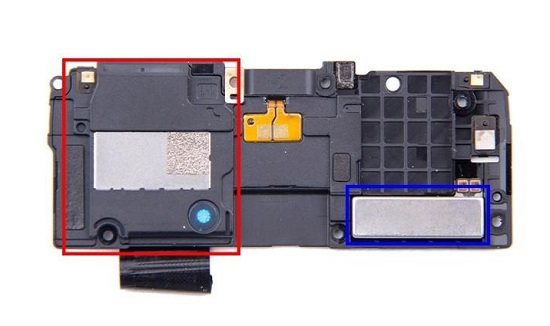

红框处为超线性扬声器，AAC供货，并有低音增强单元；蓝框处为魅族的X轴线性马达mEngine。

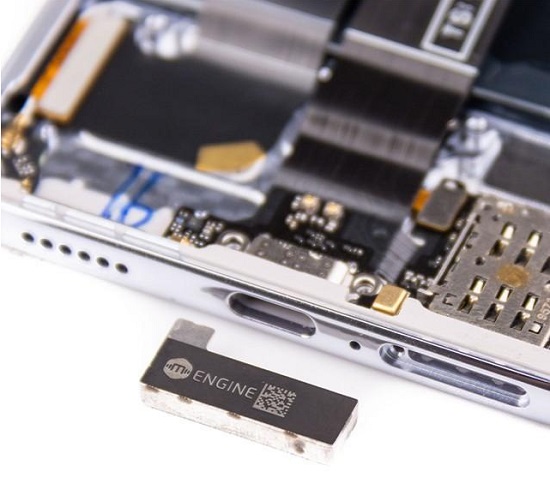

对比下USB Type C接口，我们可以看到mEngine体积不小。

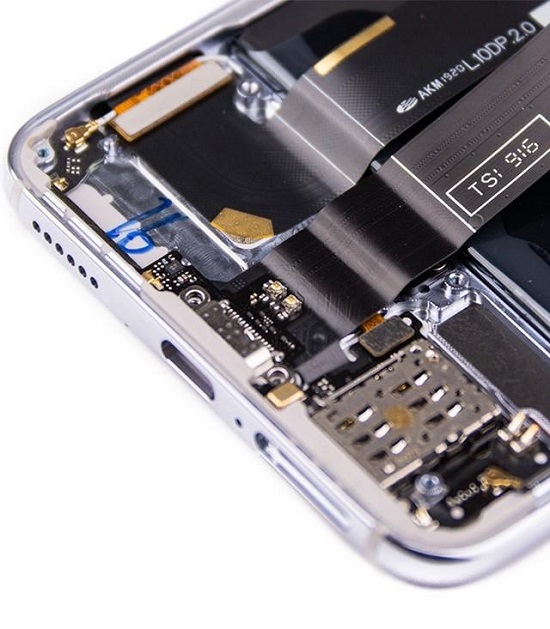

去掉副板盖板，还是熟悉的结构，与魅族16s相同，魅族16s Pro同样采用软副板，用胶水固定在中框上，拆卸需非常小心。

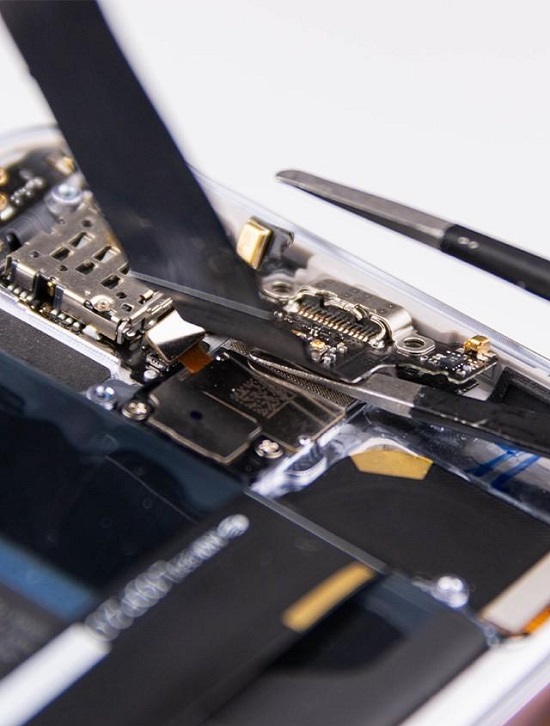

撬开Type C接口，下方是屏下指纹单元。
可以看到，几块副板间由排线相连。

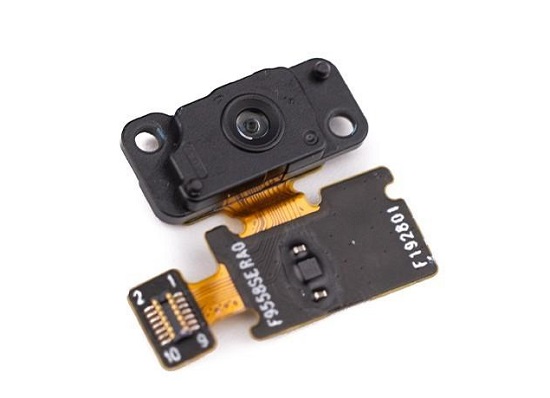

取下屏下指纹模块，魅族16s Pro采用了汇顶3代透镜式屏下指纹模块。

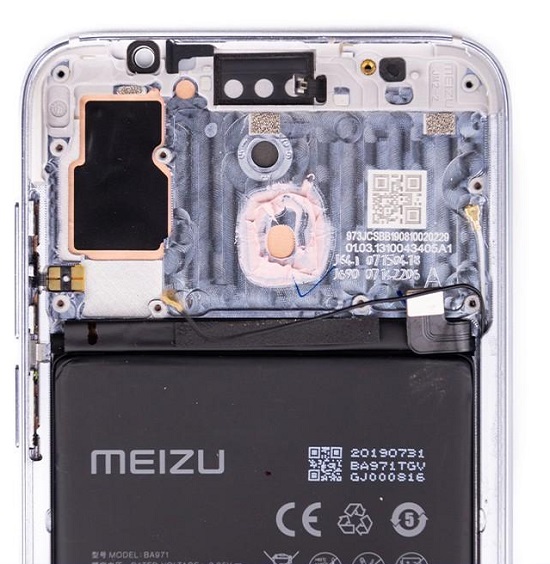

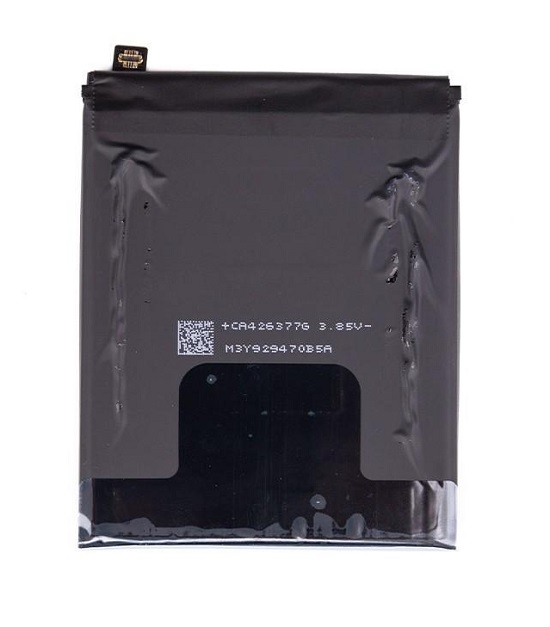

最后拆下电池，使用快拆拉手即可轻松拆下，电池容量为3600mAh。

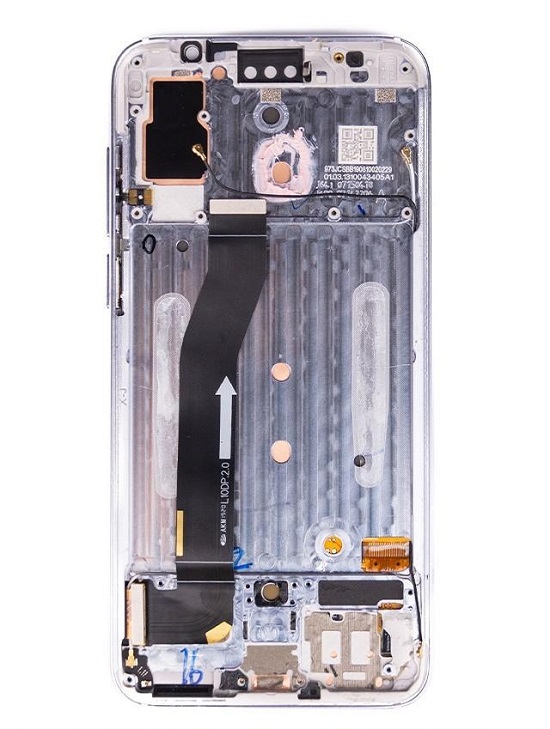

中框特写。

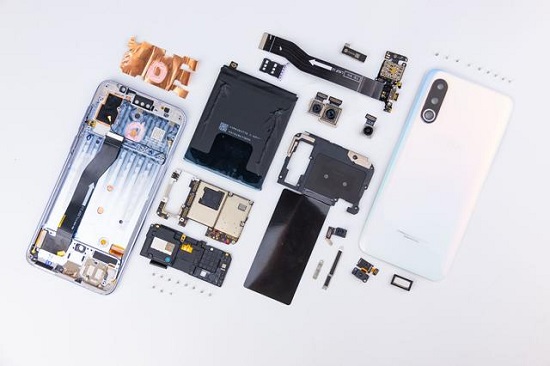

至此，魅族 16s Pro拆解就完成了，附上全家福。
