vivo全新5G旗舰iQOO 5手机拆解图文

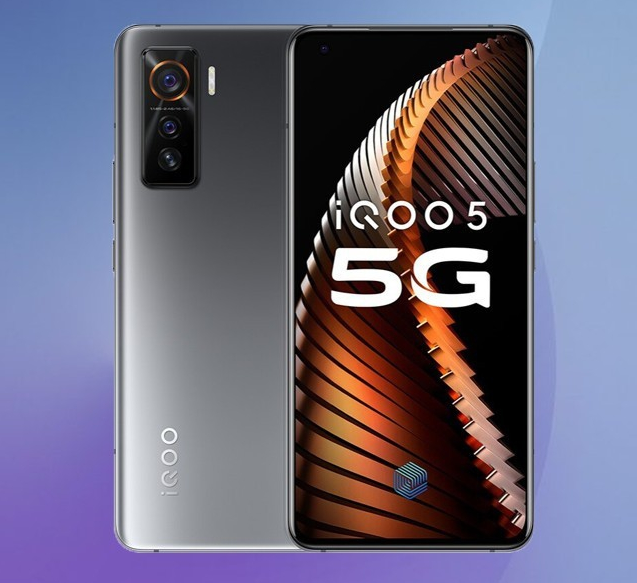

8月17日，vivo旗下全新5G旗舰——iQOO 5手机正式发布，搭载高通骁龙865移动平台，搭载6.56英寸AMOLED屏幕，120W超快闪充技术，最高配备4500mAh大容量电池，下面我们通过5G旗舰iQOO 5手机拆解，来看看它的内部结构。
vivo全新5G旗舰iQOO 5手机拆解方法/步骤：

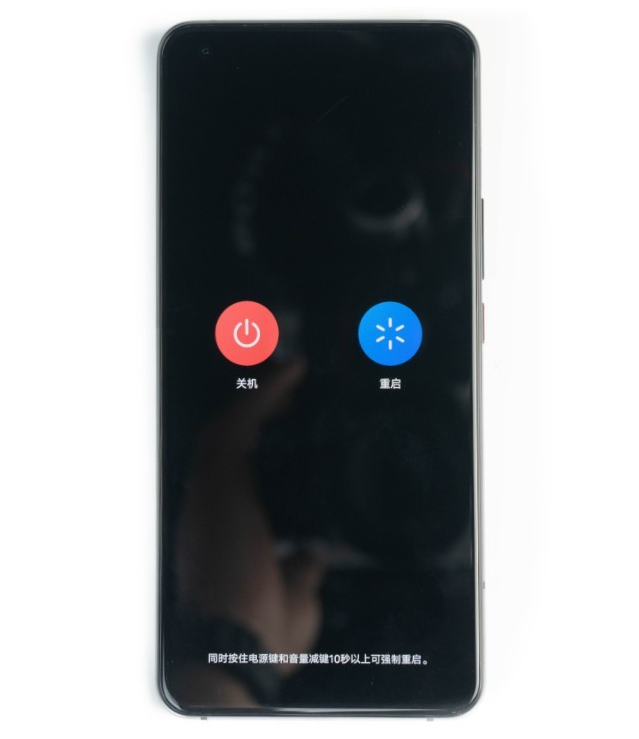

拆解第一步，关机。

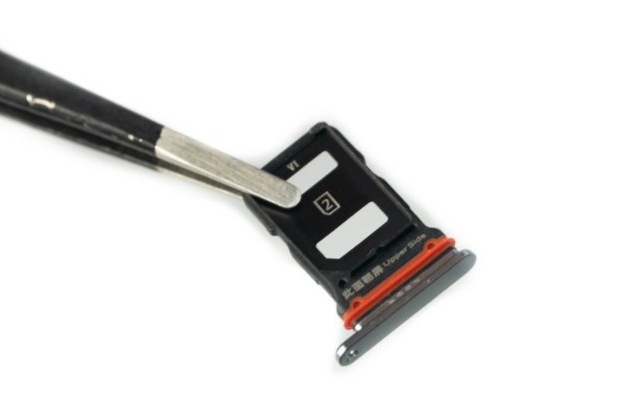

首先关机取出底部的卡托，SIM卡槽为双卡设计，不支持拓展卡，红色部分为防水防尘胶圈，用料较为扎实。

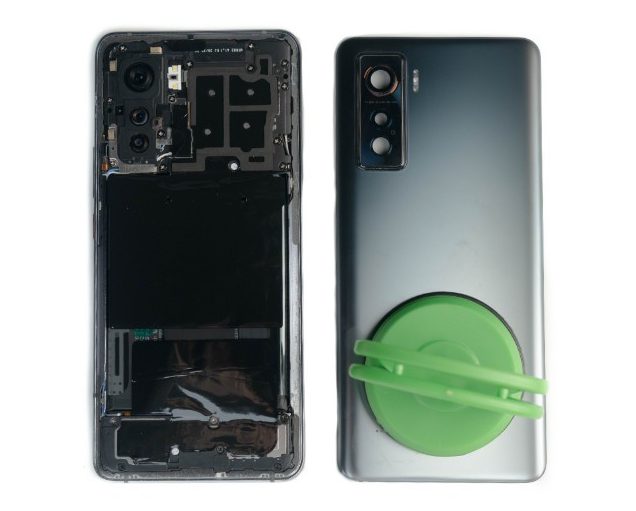

手机背面在加热板上80℃ 加热4min,吸盘吸住背壳下部，拉出缝隙后，用翘片划开即可拆下玻璃背板。

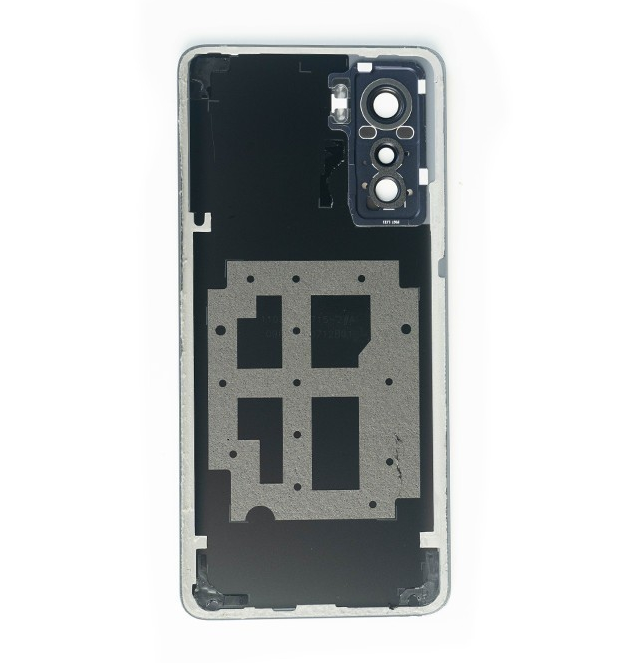

背板边缘有大量封胶，中间接触电池的部分有散热材料覆盖。背面采用了玻璃材质的磨砂工艺。
内部构成为典型的三段式，主板盖板、电池上方以及副板盖板位置都有石墨散热覆盖。

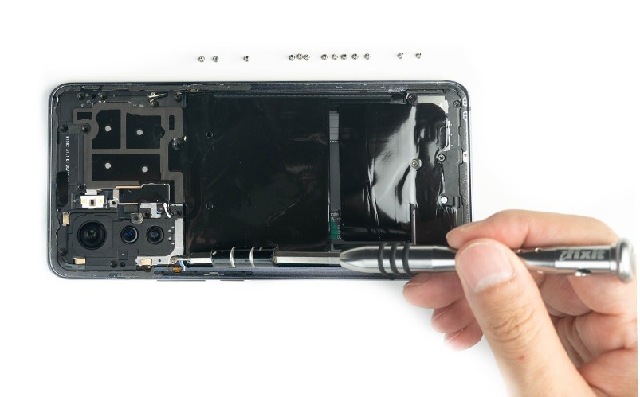

卸下固定主板盖板的14颗螺丝，就可以拆下主板盖板。

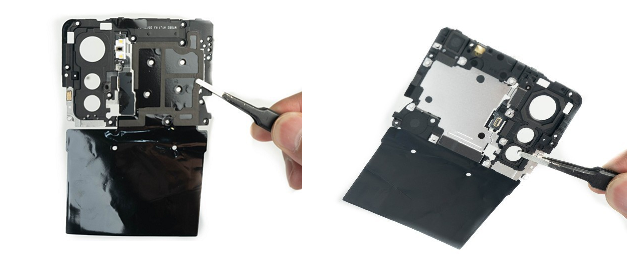

主板盖板正背面特写。

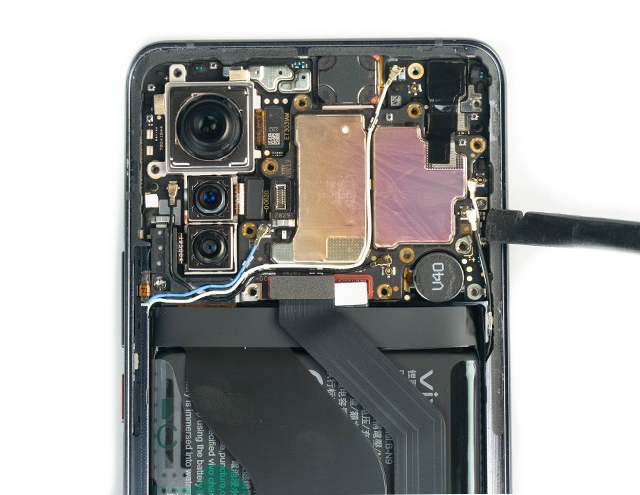

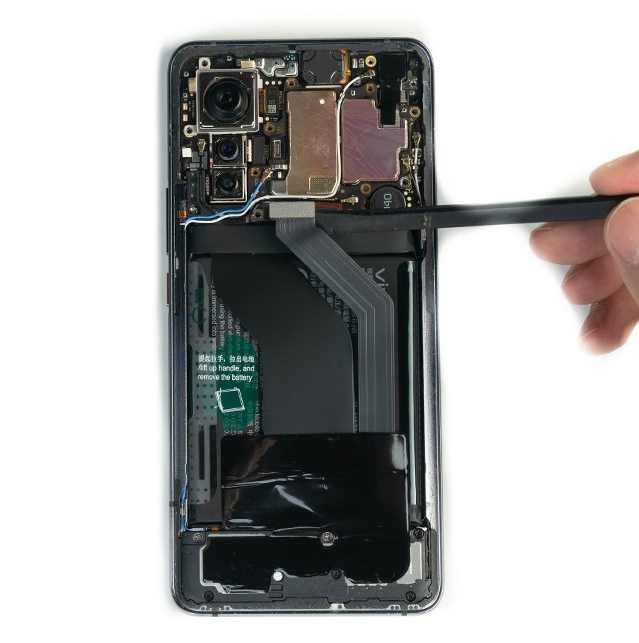

断开电源与主板排线以及同轴线，进行下一步拆解。

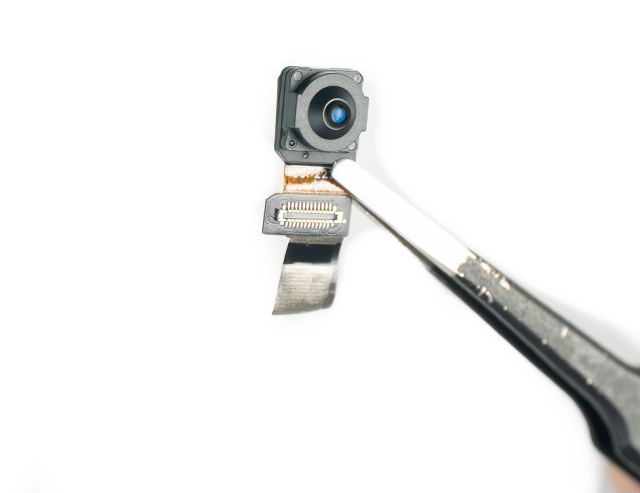

前置1600万像素镜头特写。
镜头组特写：
最上方为三星50MP的GN1主摄，下面分别为等效50mm的13MP的2X人像镜头和13MP超广角镜头。

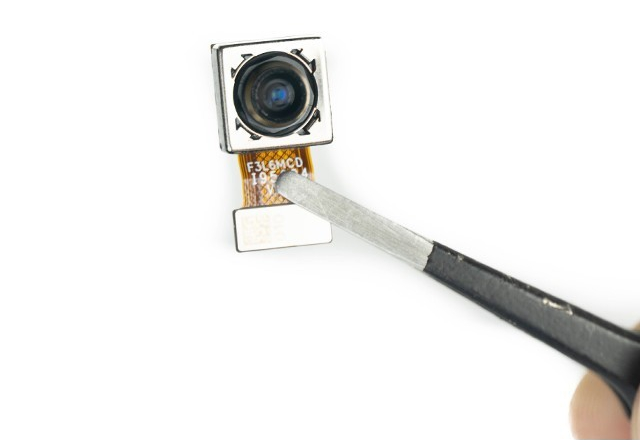

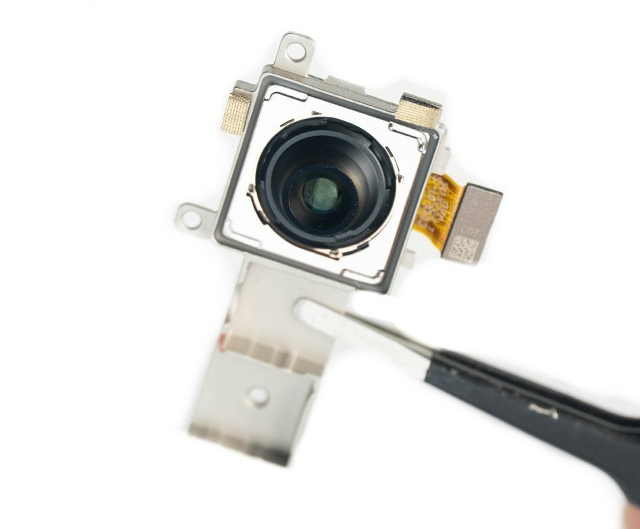

5000万像素GN1主摄特写。
1300万像素2x长焦镜头特写。

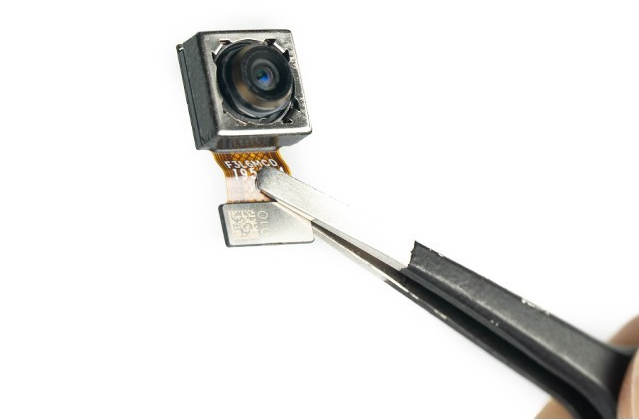

1300万像素超广角镜头特写。

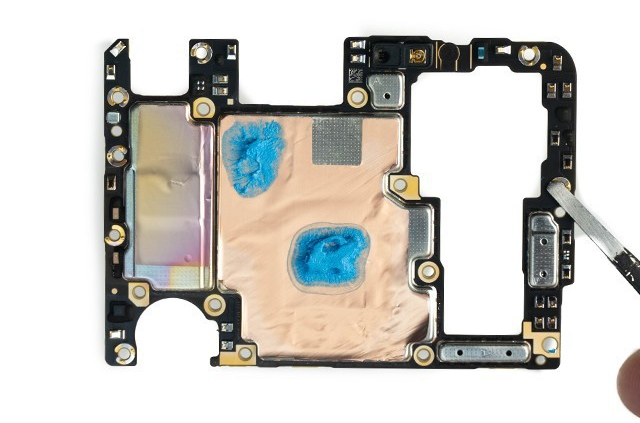

主板被散热铜箔包裹，并且SoC与5G基带处有散热硅脂覆盖。
主板正、背面特写。背面刮开散热硅脂，右上方为高通X55基带，中间部分为LPDDR5内存，骁龙865采取了封装处理。

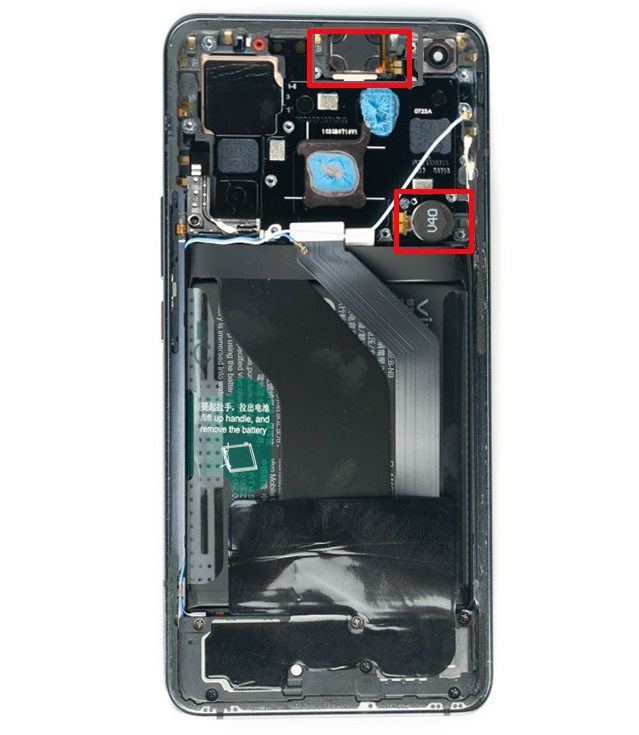

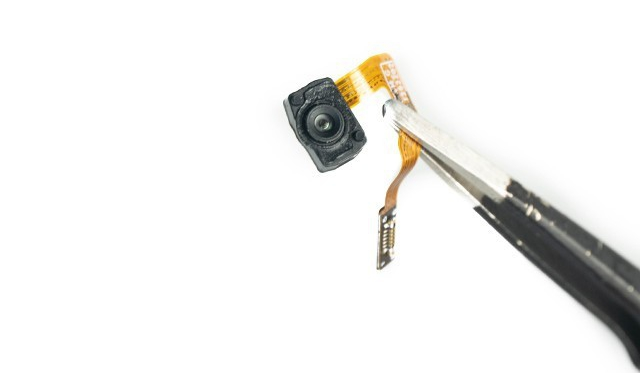

方框内分别为听筒与Z轴线性马达，并且iQ00 5采用双扬声器。

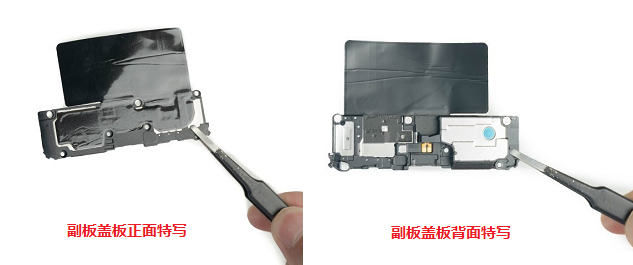

副板盖板背面特写，表面依旧是石墨散热片覆盖。

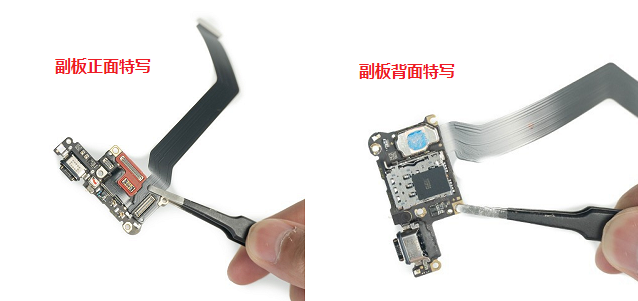

副板正背面特写。iQO0 5获得Hi-Res音质认证，并且搭载CS43131解码芯片。
屏下光学指纹识别模组特写。

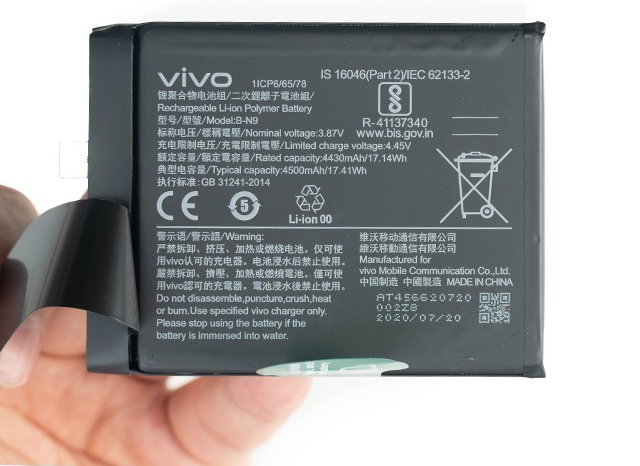

4500毫安时电池特写。

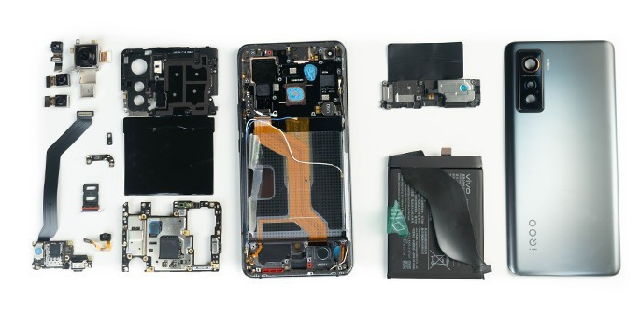

vivo全新5G旗舰iQOO 5手机拆解全家福。
