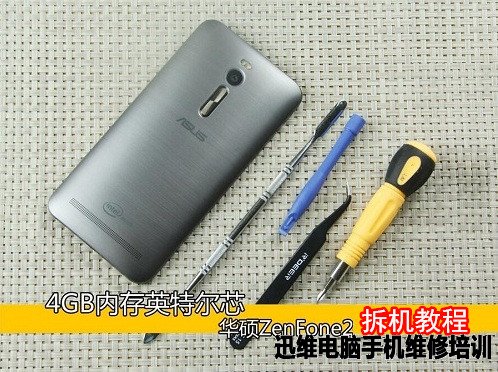

华硕ZenFone 2是华硕推出的一款双通道4GB内存智能手机，华硕ZenFone 2配备5.5英寸1080p屏，搭载了Intel Atom Z3580 64位处理器，辅以4GB RAM及32GB ROM，配有500万像素前置摄像头与1300万像素主摄像头。下面就对华硕ZenFone 2进行解剖，看看它的“芯”是什么样的！



华硕ZenFone 2拆机 图1



　　华硕ZenFone 2拆机方法/步骤：

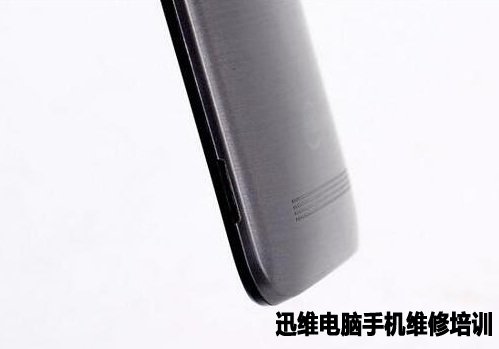

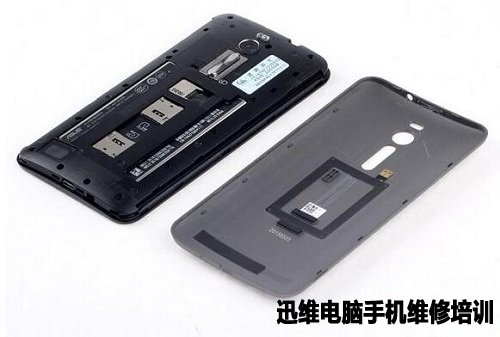

　　ZenFone 2采取的可装卸后壳设计，在机身右下角预留一处开盖槽，徒手就能打开后盖。



华硕ZenFone 2拆机 图2



华硕ZenFone 2拆机 图3

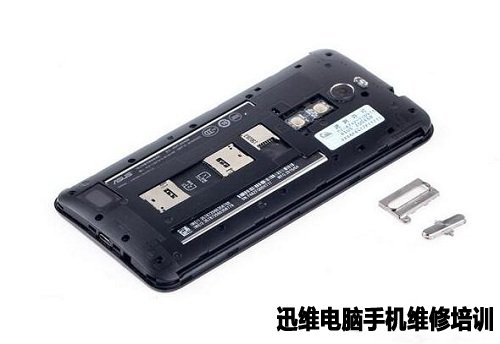

　　打开后盖后，用十字螺丝刀拧下机身上14颗螺丝，就可以轻松打开后壳以及机身后部的音量控制按键。



华硕ZenFone 2拆机 图4

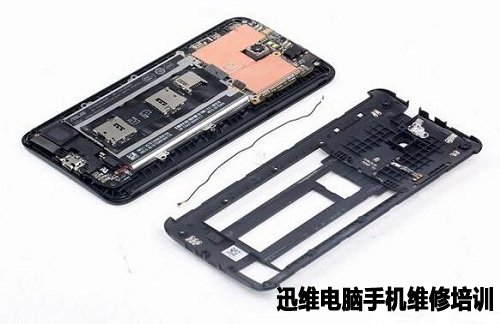

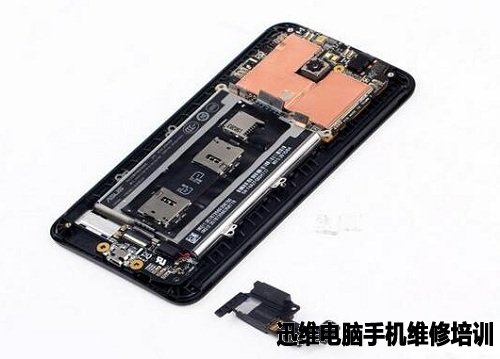

　　后壳打开后，可以看到屏蔽罩上贴着大面积散热铜箔的主板，双SIM和内存卡槽排线连接着主副板，机身中部贴在电池金属防护罩上。



华硕ZenFone 2拆机 图5

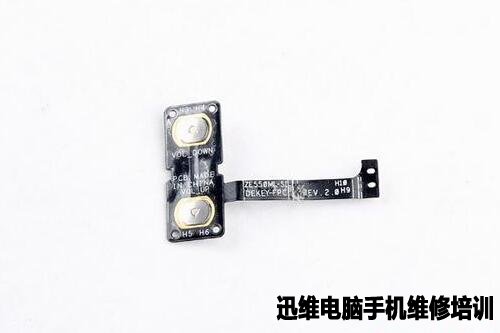

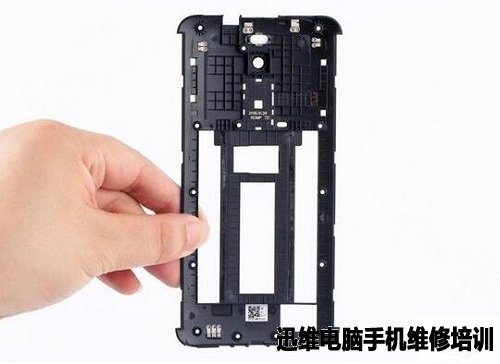

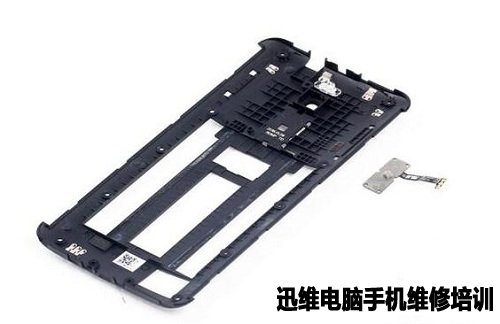

　　ZenFone 2的音量控制排线利用双面胶贴在机身后壳背面，后壳顶部和底部位置分布着LDS注塑天线，顶部为WIFI、蓝牙和GPS天线，底部为通讯主天线。



华硕ZenFone 2拆机 图6



华硕ZenFone 2拆机 图7



华硕ZenFone 2拆机 图8



　　打开各个连接器，取下扬声器模块。



华硕ZenFone 2拆机 图9

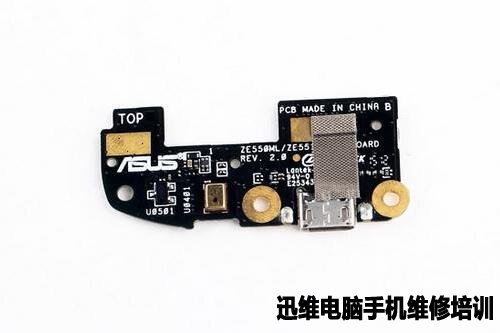

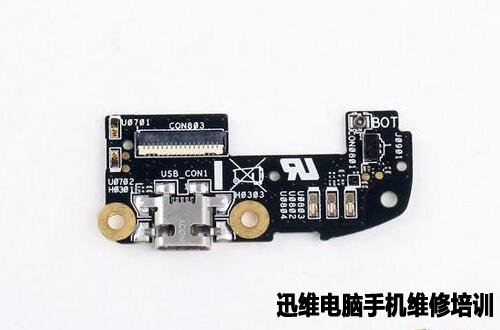

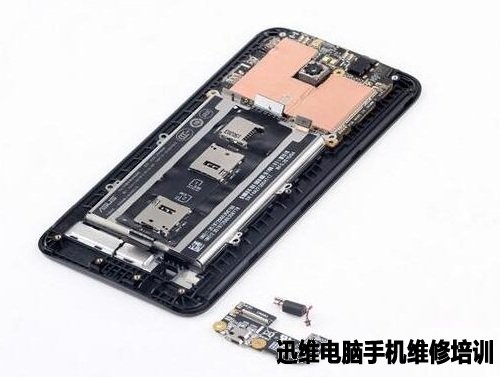

　　取下扬声器模块后拿下机身底部小副板，小板正面集成了一颗降噪语音麦克风，背面连接着一颗振动器。



华硕ZenFone 2拆机 图10



　　主板正面



华硕ZenFone 2拆机 图11



　　主板背面



华硕ZenFone 2拆机 图12



　　手机电池通过无痕胶粘在手机中框电池仓位置。



华硕ZenFone 2拆机 图13

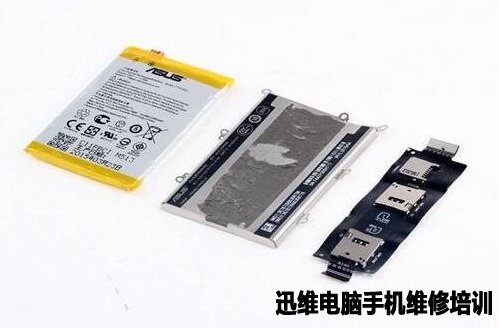

　　电池、保护罩和双Micro SIM/Micro SD卡槽排线



华硕ZenFone 2拆机 图14

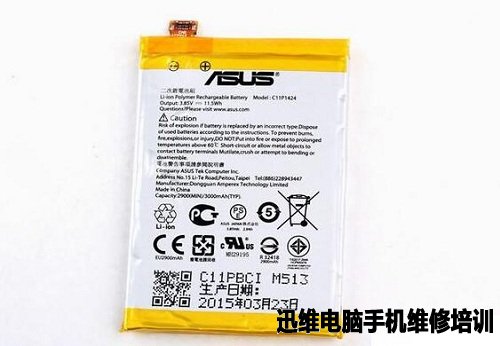

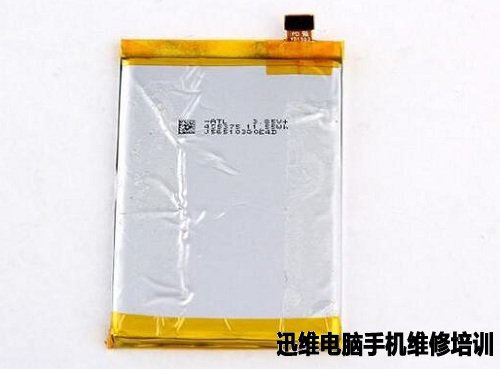

　　ZenFone 2采用了一块3.8V 3000毫安时锂聚合物电池，型号为C1191424。



华硕ZenFone 2拆机 图15



华硕ZenFone 2拆机 图16

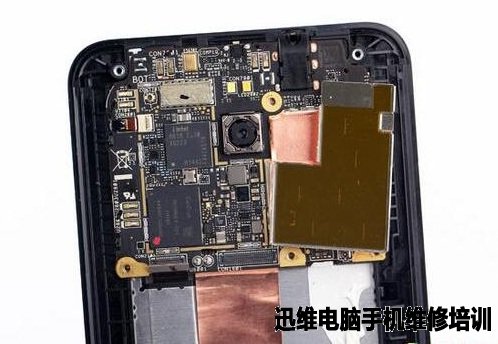

　　ZenFone 2的主板连接着一根触摸屏排线，这根排线被主板屏蔽罩覆盖着，需要打开一边的屏蔽罩才能打开触摸屏排线。



华硕ZenFone 2拆机 图17

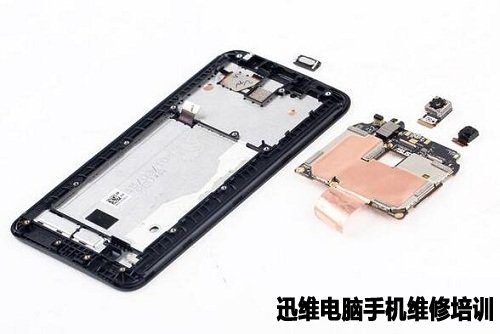

　　打开连接口后就可以取下主板，同时也可以打开位于主板正面的顶部的两个摄像头接口，取下1300像素后置摄像头和500像素前置摄像头，取下位于手机中框顶部的听筒。



华硕ZenFone 2拆机 图18

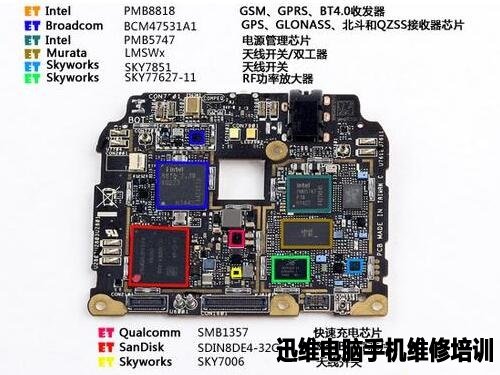

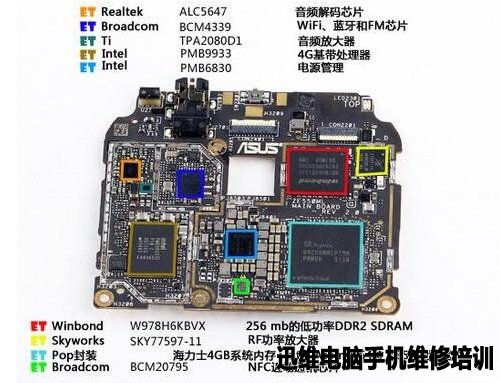

　　主板正面芯片：



华硕ZenFone 2拆机 图19



　　主板背面芯片：



华硕ZenFone 2拆机 图20

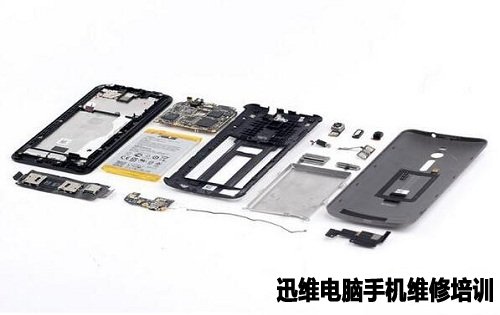

　　华硕ZenFone 2拆机结束！



华硕ZenFone 2拆机 图21
