双摄像的秘密：红米Pro尊享版详细拆解

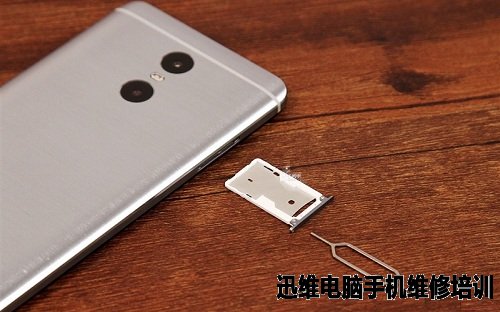

拆解第一步要先把SIM卡卡托取出来，红米Pro的SIM卡卡托位于机身的左侧， 卡槽1为Micro SIM卡槽，卡槽2为Nano SIM卡槽和TF内存卡卡槽。
图1 红米Pro尊享版拆机

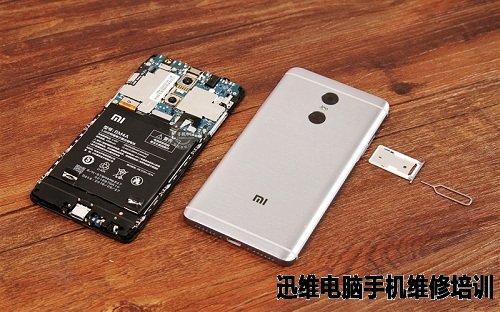

红米Pro采用了金属一体机身，拆解的第一步我们就遇到了一些麻烦，红米Pro的塑料中框与金属后盖通过卡扣固定，想要拆开只能用撬棒强行撬开，所以在拆机过程中塑料中框势必会留下撬动的痕迹。拆开后盖之后就能看到红米Pro的内部结构了，是比较常见的三段式，蓝色PCB版在机身上半部分。
图2 红米Pro尊享版拆机

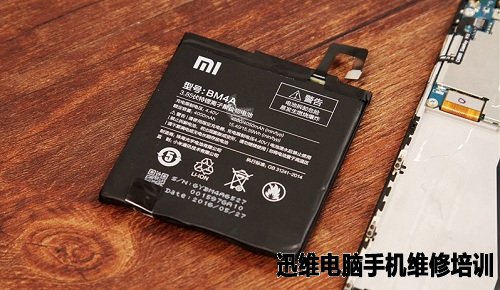

首先还是把最占地方的电池先取下，电池与中框采用粘合剂固定，红米Pro采用了一块4050mAh电池，容量上还是比较可观的。
图3 红米Pro尊享版拆机
拿下电池之后，机身内部的的结构就更清晰了，从左至右依次是机身底部的黑色扬声器腔体，电池下面的黑色按键排线，机身上部的主板部分。
图4 红米Pro尊享版拆机

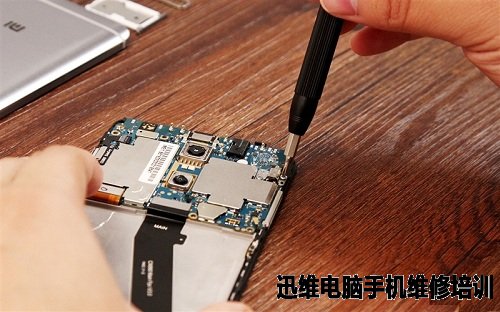

进行下一步拆解之前还是先把固定主板和扬声器腔体的螺丝拧下来，共计14枚。
图5 红米Pro尊享版拆机

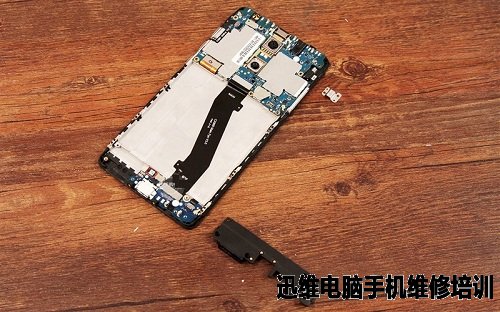

移除扬声器腔体和用于固定震动马达的金属罩，以往拆机比较常见的是在一些排线上加固定金属片，在震动马达上加固的倒是并不常见。
图6 红米Pro尊享版拆机

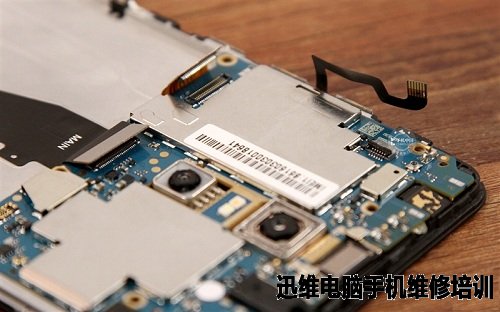

断开机身的各个排线，主板屏蔽罩上贴着机身对应的IMEI条形码。
图7 红米Pro尊享版拆机

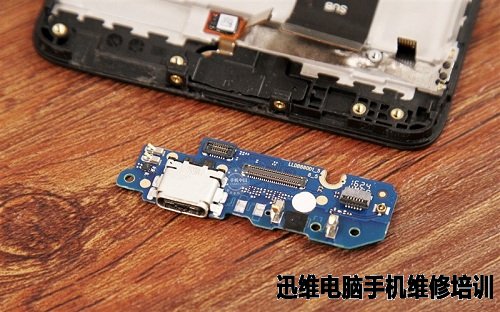

排线都断开之后，中框上的各个主板就可以取下，首先还是把位于机身底部扬声器腔体下面的小板拿下，版面上主要分布一些电源IC、Type-C接口以及连接主板的排线插槽。
图8 红米Pro尊享版拆机

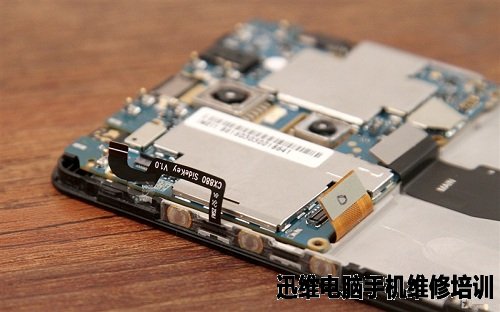

机身侧面的音量排线特写。
图9 红米Pro尊享版拆机
红米Pro双摄特写，后面我们会详细来看看双摄的构造。
图10 红米Pro尊享版拆机

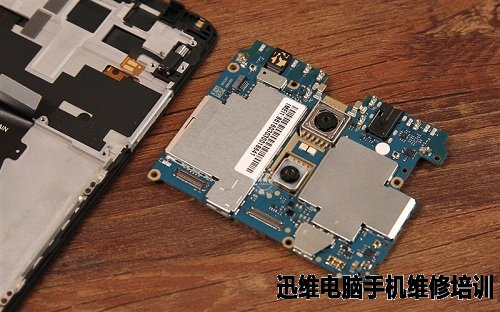

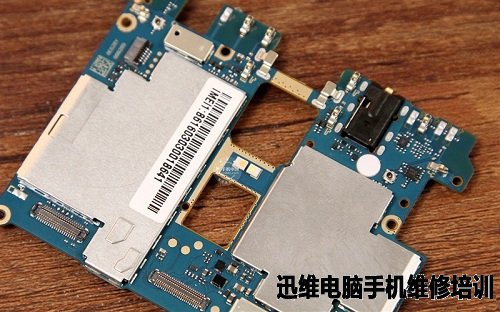

断开所有排线后也就可以把主板拿下了，红米Pro采用了蓝色的PCB版，相比黑色的PCB版似乎要更加节约成本。
图11 红米Pro尊享版拆机
主板部分先放在一边，来看看中框上还有些啥，先是机身左侧的震动模块。
图12 红米Pro尊享版拆机

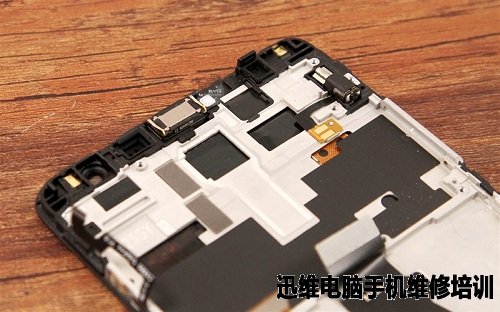

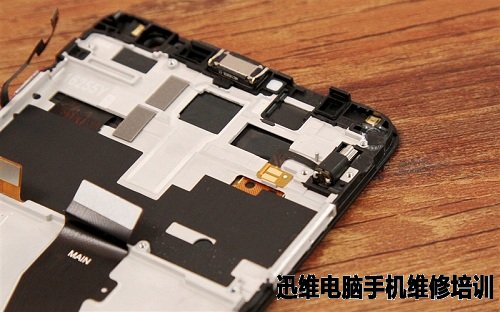

机身顶部的听筒模块，内部工艺和部件摆放基本是大多数产品所采用的设计。
图13 红米Pro尊享版拆机

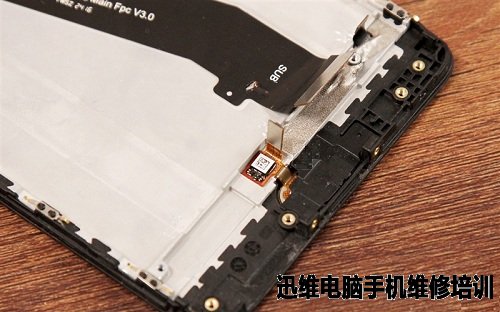

底部的Home键排线和电源IC。
图14 红米Pro尊享版拆机

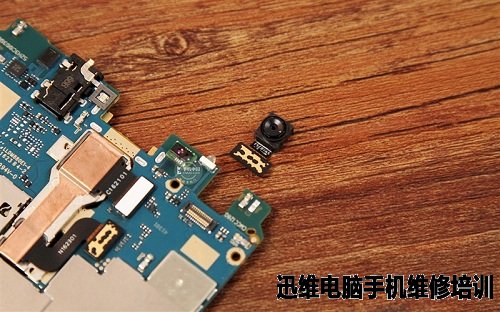

接着来拆解主板部分，先把主板上的一些小零部件拆除，前置500万像素摄像头一枚。
图15 红米Pro尊享版拆机

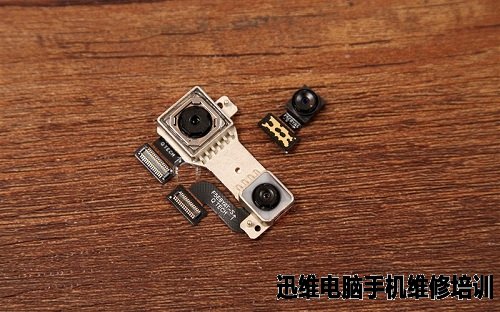

红米Pro的双摄长啥样？就长这样！与市面上很多双摄产品的设计不太一样，红米Pro的背部摄像头分为一个主摄像头和一个景深镜头，作为第一款双摄像头旗舰，红米Pro的双摄模块设计与M8类似，市面上也有其他双摄产品采用的是两个独立摄像头模块的设计，摄像头组合上是由一个主摄像头和一个黑白摄像头组合而成。
图16 红米Pro尊享版拆机

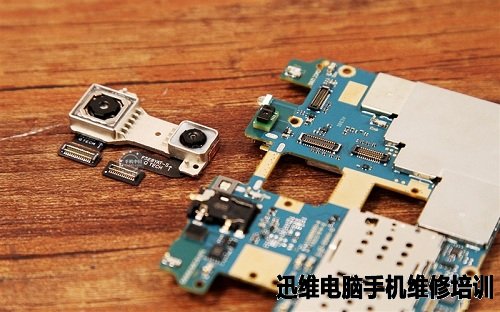

双摄和前置摄像头特写，在基带上印刷着代工厂和型号信息。
图17 红米Pro尊享版拆机
双摄模块的两个缺口中间是双色温闪光灯，到这里主板上能够拆解的部分已经全部拆解完毕，还不过瘾的话我们就来打开主板上所有金属屏蔽罩看看。或许很多人奇怪为什么没看到硅脂或者石墨贴纸等用于散热的设计，其实是在金属背壳的内部贴了大量的石墨贴纸用于散热，而金属后盖本身的散热效果也是要优于聚碳酸酯材质的。
图18 红米Pro尊享版拆机

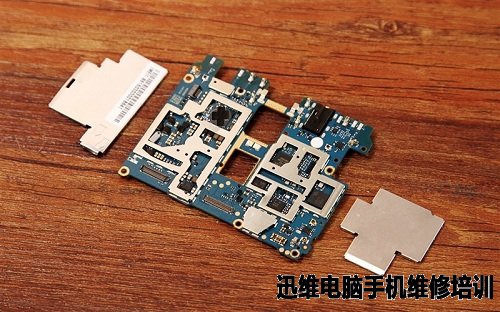

拿掉这一面的两个金属屏蔽罩，还好在拆解过程当中发现屏蔽罩并不是焊死在主板上的。
图19 红米Pro尊享版拆机

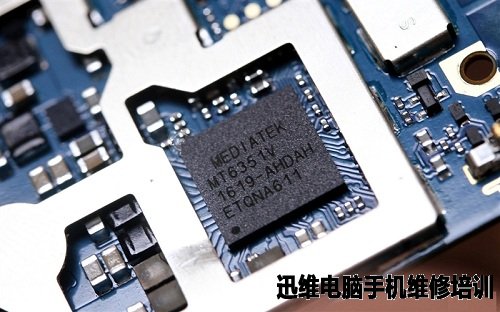

MTK MT6351V电源IC特写，魅族PRO 6和魅蓝Note 3也都使用了此颗电源IC。
图20 红米Pro尊享版拆机

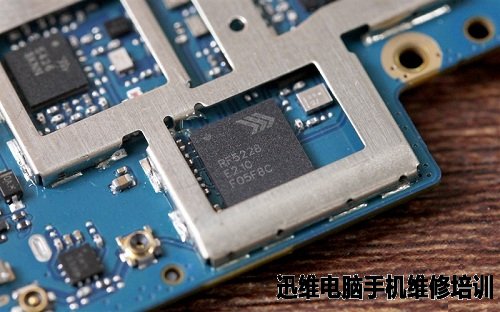

射频放大器RF5228，集成GSM/EDGE覆盖和天线开关功能。
图21 红米Pro尊享版拆机

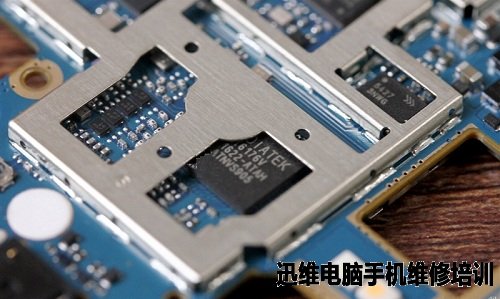

射频IC MTK MT6176V。
图22 红米Pro尊享版拆机

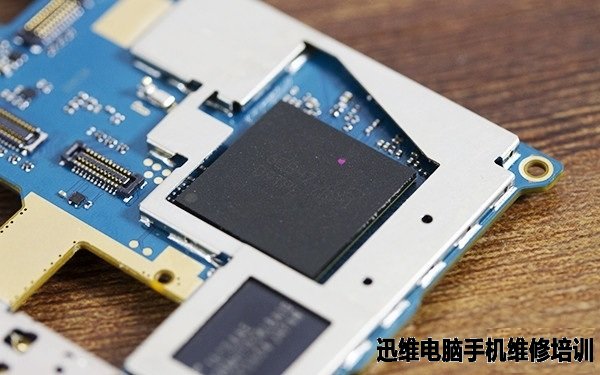

2.5GHz主频Helio X25十核处理器和内存封装在一起。
图23 红米Pro尊享版拆机

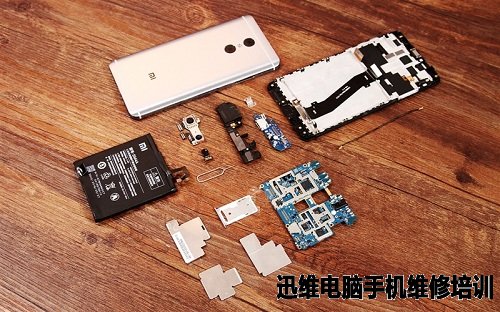

集合图：
图24 红米Pro尊享版拆机
红米Pro尊享版拆机到此结束！
