魅蓝系列又新增一款明星产品——魅蓝E，它使用了一块5.5英寸的1080p屏幕，搭载联发科Helio P10处理器，3GB RAM+32GB ROM，拥有1300万像素后置/500万像素前置摄像头。内置3100mAh电池，支持快速充电，网络则支持双卡双待全网通，VoLTE等等。究竟这款魅蓝E做工如何呢？马上进入拆解环节。

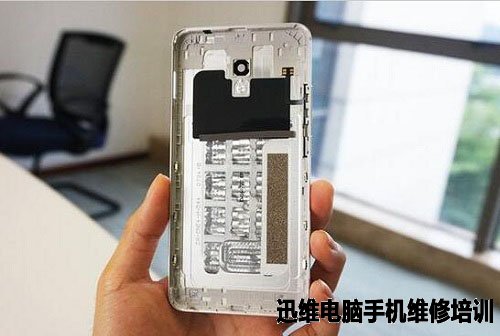

魅蓝E拆机 图1



　　魅蓝E拆机方法/步骤：



　　拆机之前，先用卡针，将机身侧面的SIM卡托取出。



魅蓝E拆机 图2



　　魅蓝E采用螺丝与卡扣双重固定，需要将魅蓝E手机底部的2颗Pentalobe 固定螺丝拆卸下来，才能打开后盖。



魅蓝E拆机 图3



　　魅蓝E采用一体机身设计，后盖无法直接拆卸，需要借助吸盘从屏幕开始。



　　具体操作：先用吸盘分离机身底部，后壳与中框之间采用塑料卡扣连接。



魅蓝E拆机 图4



　　使用吸盘吸开一条缝后，再用撬片从缝隙进入，上下滑动，就可以将魅蓝E的屏幕模块与后盖轻松分离。



魅蓝E拆机 图5



　　拆卸下来的后盖特写，可以看到后壳的中央有CNC刀路设计。



魅蓝E拆机 图6



　　魅蓝E按键细节特写，电源键、音量键采用接触的方式与主板链接。



魅蓝E拆机 图7



　　魅蓝E内部采用三段式结构设计，上下两部分为主板（上面为核心大板，下面为插件小板，上下两主板之间用排线连接，内部主要排线插座采用金属支架+螺丝进行固定，），中间大面积区域为电池。



魅蓝E拆机 图8



　　继续拆机，先用螺丝刀拧下主板上的固定螺丝。



魅蓝E拆机 图9



　　再断开电源、触屏等连接排线。



魅蓝E拆机 图10



　　主板部分表面覆盖了塑料支架，能防止前/后摄像头松动，使压紧主板的力更均匀。



魅蓝E拆机 图11



　　拆掉固定螺丝后，就可以轻松取下主板上的保护中框支架模块。



魅蓝E拆机 图12



　　取下上部的大主板。



魅蓝E拆机 图13



　　取下主板后的，屏幕模块背面内部结构特写。



魅蓝E拆机 图14



　　拆卸底部的小主板模块。拆卸螺丝后就可以取下支架。



魅蓝E拆机 图15



　　尾插小板、扬声器模块以及mBack按键（含指纹模块）特写。



魅蓝E拆机 图16



魅蓝E拆机 图17



　　底部扬声器模块特写。



魅蓝E拆机 图18



　　mBack按键特写。



魅蓝E拆机 图19



　　尾插小板靠近屏幕一侧的话筒。



魅蓝E拆机 图20

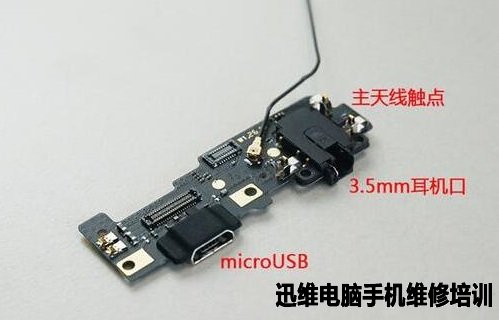

　　另外一侧，有microUSB口、3.5mm耳机口、主天线触点等等。



魅蓝E拆机 图21



　　魅蓝E使用了黑色的PCB板，屏蔽罩采用焊接的方式与PCB板结合，需要“暴力拆解”才能看到下面的芯片。



魅蓝E拆机 图22



　　主板的另外一边（靠近屏幕），集成了光线距离传感器、听筒触点、GPS天线触点等等。最主要的芯片被铜箔+石墨导热层覆盖。



魅蓝E拆机 图23



　　撕开后，可以看到在铜箔与芯片之间还填充了导热棉。



魅蓝E拆机 图24



　　主要芯片组：



　　海力士 3GB LPDDR3+32GB eMMC 5.1 eMCP



　　联发科MT6755m SOC（28nm HPM+制程工艺，4*1.0GHz A53+4*1.8GHz A53，Mali-T860 mp2）



　　德仪 BQ25982快充芯片



魅蓝E拆机 图25



　　魅蓝E内置3100mAh电池，配合UP0920快充头，理论支持最高9V/2A共18W的快速充电，也就是mCharge快充。



魅蓝E拆机 图26



　　魅蓝E后置1300万像素摄像头，采用索尼IMX258传感器，5片式镜组，F2.2光圈，支持PDAF相位对焦。前置相机为500万像素，F2.0光圈，支持FotoNation 2.0智能美颜功能。



魅蓝E拆机 图27



　　魅蓝E拆机到此结束！附魅蓝E拆机全家福！



魅蓝E拆机 图28
