“钉子户”：Nexus 6完全拆解
在音频输出方面，Nexus 6有着还算好看的参数，但可惜的是Nexus 6机身内各个模块的互相干扰很严重，导致总体音质表现糟糕，这也使得Nexus 6的音质水平比现在主流的旗舰手机都要差了一个档次。下面进行拆机~

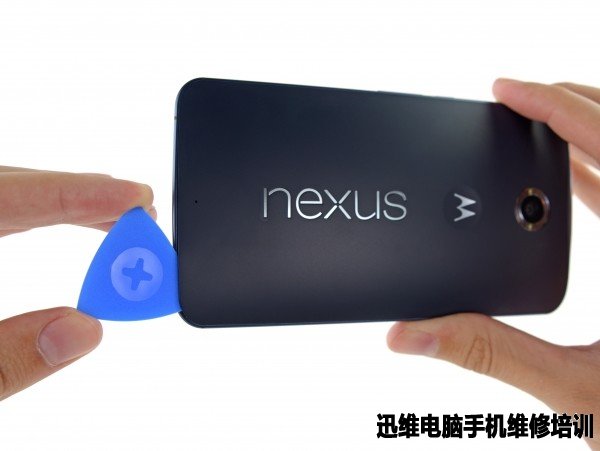

首先用塑料拨片插入后部塑料后盖。
图1 Nexus 6完全拆解
然后掀起来。
图2 Nexus 6完全拆解

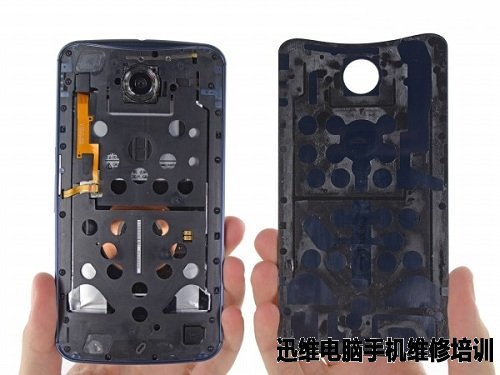

掀起来之后还不能直接看到内部的原件，还有一层盖子。
图3 Nexus 6完全拆解
这个保护盖板由22颗T3螺丝固定，22颗……
图4 Nexus 6完全拆解
机身底部有一个神秘的小门。
图5 Nexus 6完全拆解
里面是一条排线。
图6 Nexus 6完全拆解
好的，掀开盖板！这个盖板其实就是整个内部框架，和边框连在一起的。
图7 Nexus 6完全拆解
原来神秘排线所连接着的是电池。
图8 Nexus 6完全拆解

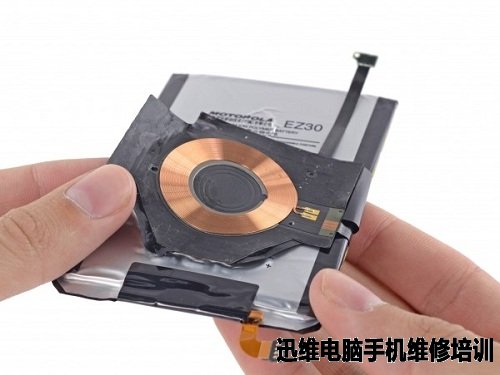

这个金色的线圈是Nexus 6的无线充电接收器。
图9 Nexus 6完全拆解

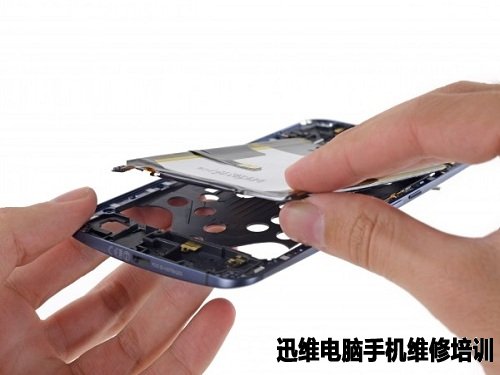

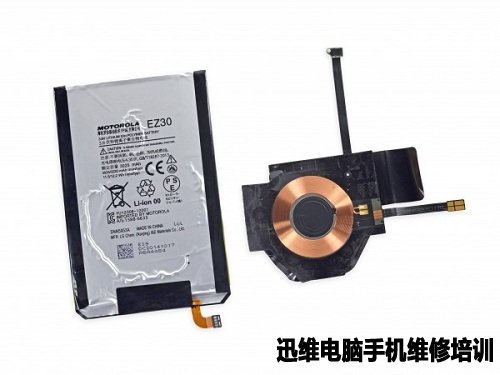

把线圈扯下来，电池就裸奔了。
图10 Nexus 6完全拆解
中框上还有镜头盖和LED补光灯组件，拆。
图11 Nexus 6完全拆解

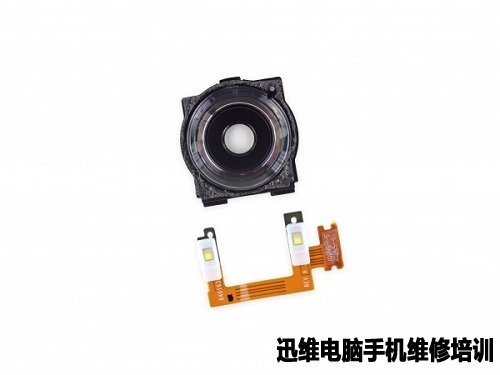

双LED补光灯共用一条排线。
图12 Nexus 6完全拆解
再来看看主板，Nexus 6毕竟和MOTO X是一母同胞，又大又绿还有很多屏蔽罩的主板也算是特色，把摄像头给拆下来吧。
图13 Nexus 6完全拆解
前置，拆拆拆。
图14 Nexus 6完全拆解
后置摄像头使用的传感器是索尼的IMX214。
图15 Nexus 6完全拆解

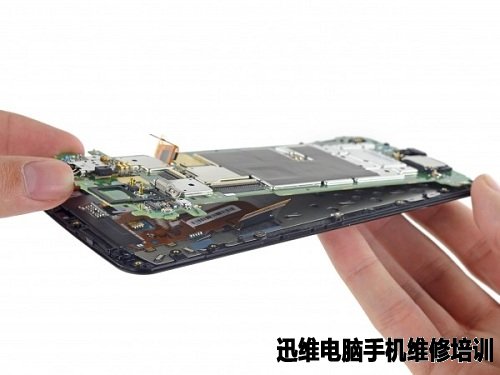

把主板拔下来吧。
图16 Nexus 6完全拆解

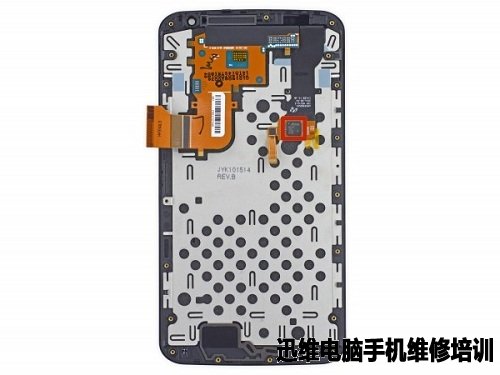

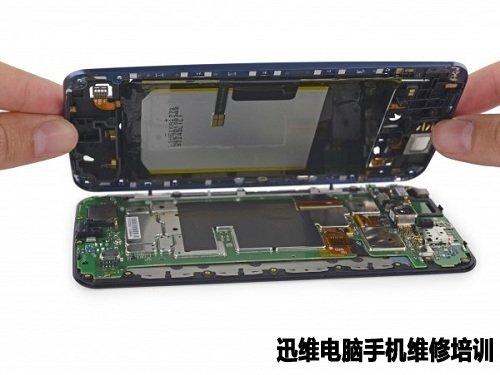

拆下主板之后，屏幕组件就来咯，红圈内是一颗Atmel MXT640T CCU 1424D TW QLR64触摸屏控制器。
图17 Nexus 6完全拆解

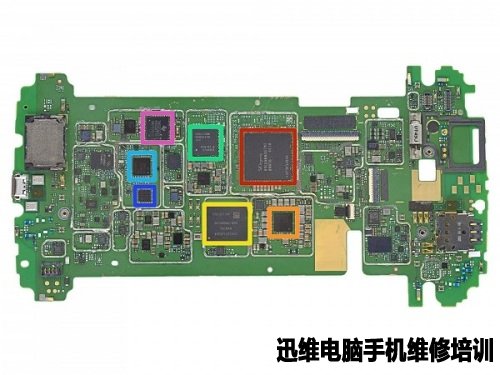

红：SK Hynix H9CKNNNDBTMTAR 24 Gb (3 GB) LPDDR3 RAM，其下方是Snapdragon 805 SoC；
橙：高通PMA8084电源管理芯片；
黄：SanDisk SDIN9DW4-32G 32 GB eMMC闪存；
青：高通MDM9625M LTE基带；
蓝：高通WTR1625L RF收发器；
深蓝：高通WFR1620协助芯片；
紫：德州仪器TMS320C55数字信号处理器。
图18 Nexus 6完全拆解
红：高通SMB1359
橙：博通BCM4356 802.11ac + 蓝牙4.1模块；
黄：RF微电子RF7389EU F14NRC2包络跟踪功率放大器；
蓝：NXP TFA9890A音频功放；
紫：高通QFE1100包络跟踪单元。
图19 Nexus 6完全拆解

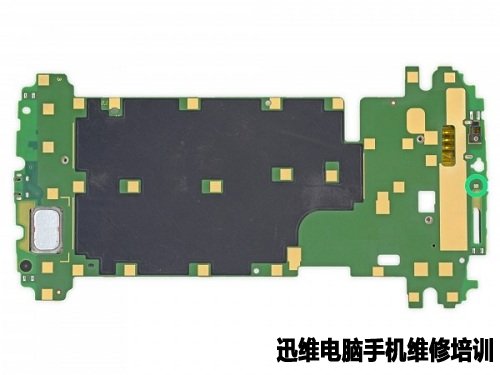

主板背面，绿色圈内为听筒中的LED灯，不过摩托罗拉没有启用它。
图20 Nexus 6完全拆解

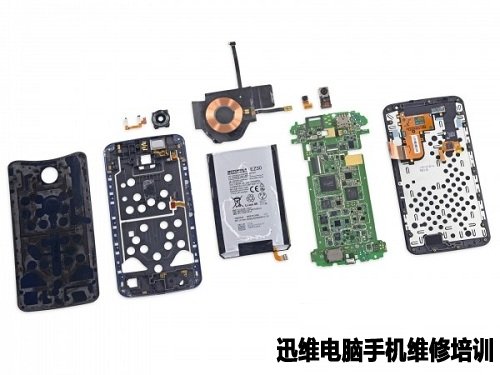

集合图：
图24 Nexus 6完全拆解

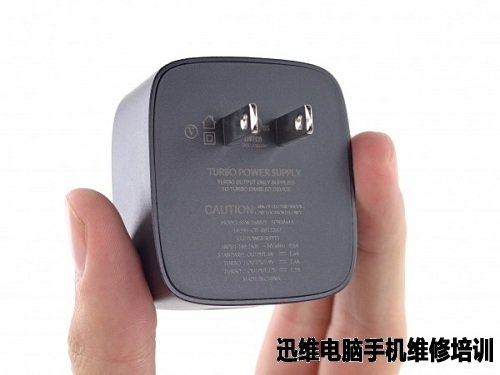

快速充电器也一并拆了吧。
图25 Nexus 6完全拆解
该充电器兼容高通的快速充电2.0技术，共提供三种输出模式：5V@1.6 A, 9V@1.6A, 12V@1.2 A。
图26 Nexus 6完全拆解

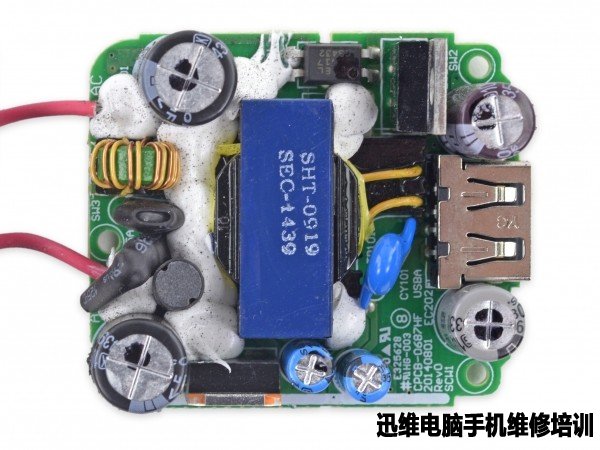

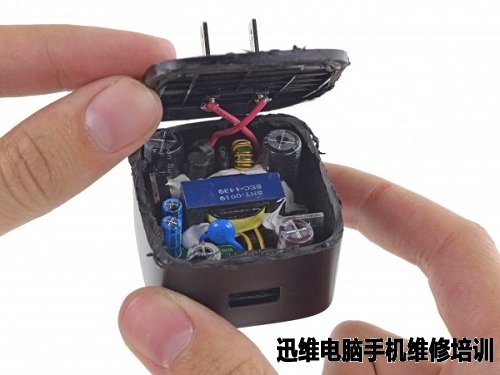

红：交流电/直流电转换器；
橙：Dialogue iW1760B输出控制器。
图27 Nexus 6完全拆解
图28 Nexus 6完全拆解
Nexus 6拆解到此结束！
