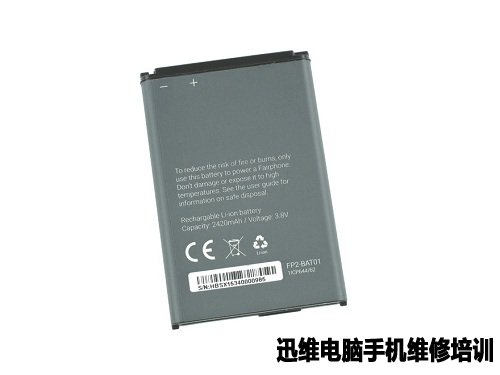

在这个时代中，Fairphone 2的配置显得有些“穷酸”、过时，你不要寄望于它能够运行得多快，也不要寄望于它能够拍摄出出色的照片，更不要指望它2420毫安的电池能够为你带来强劲的续航。就Fairphone 2本身而言，它的外形设计厚重，配置中庸，且价格十分昂贵，显然让用户接受，还需要时间去磨合。


图10　Fairphone 2 完全拆解

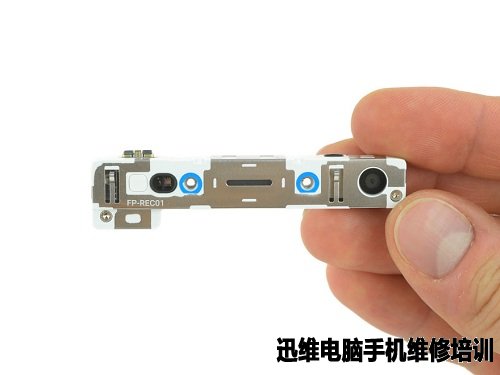

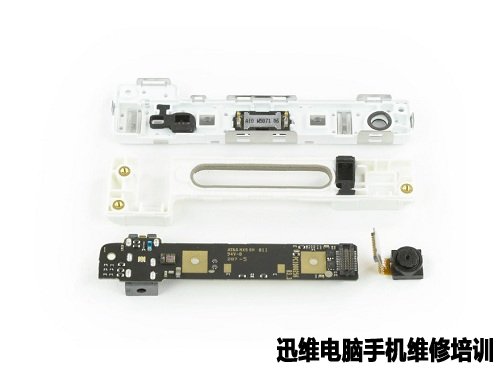

　　将该模块拆开后便可以看到内部结构。与普通手机的设计类似，前置摄像头通过排线与电路板相连；听筒通过触点与电路板连接；耳机插孔则是直接焊接在电路板上的。



图11　Fairphone 2 完全拆解


　　接下来我们拆解后置摄像头模块，后置摄像头模块只有一个螺丝。后置摄像头拥有1/3.2英寸的传感器和f/2.2的光圈。



图12　Fairphone 2 完全拆解



　　最后是麦克风模块。这个模块里除了麦克风之外，还有震动马达和扬声器。USB接口和扬声器是焊接在电路板上的。



图13　Fairphone 2 完全拆解

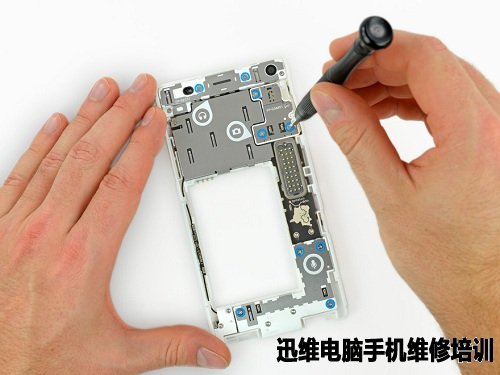

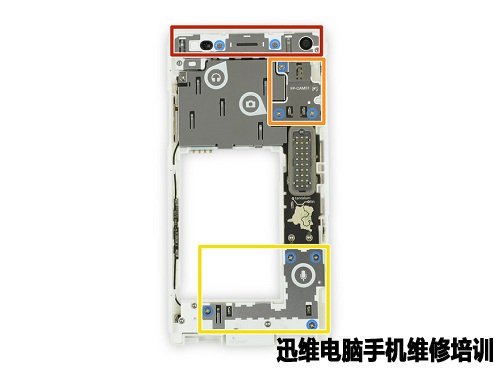

　　最后我们来拆解这款手机的主板部分。



图14　Fairphone 2 完全拆解


　　先用镊子拆下主板上的金属屏蔽罩，下面有大面积的石墨散热贴。



图15　Fairphone 2 完全拆解

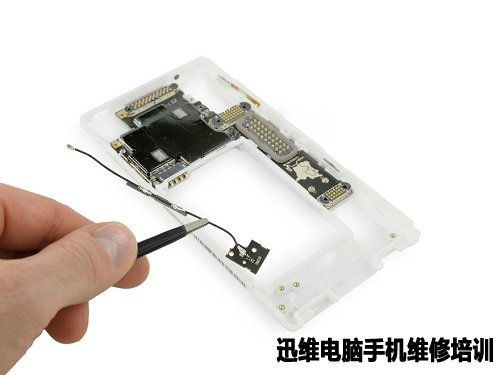

　　接下来我们将隐藏在左下角的射频电缆拆卸下来，有两颗螺丝固定。



图16　Fairphone 2 完全拆解

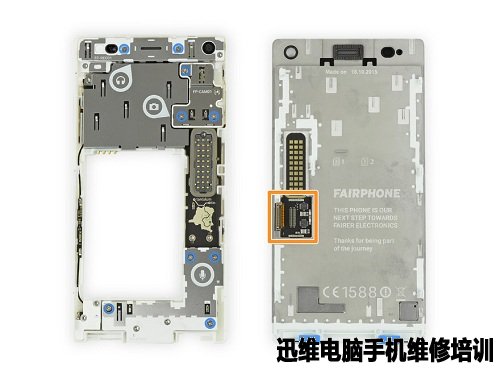

　　终于可以将主板拆下来了。我们可以看到略微有些透明的塑料中框上有很多触点，中框上内置了天线和全部按键，通过触点与主板。红色方框部分为5针弹簧触点，这是一个USB2.0接口，可能是为了日后拓展而预留的。



图17　Fairphone 2 完全拆解

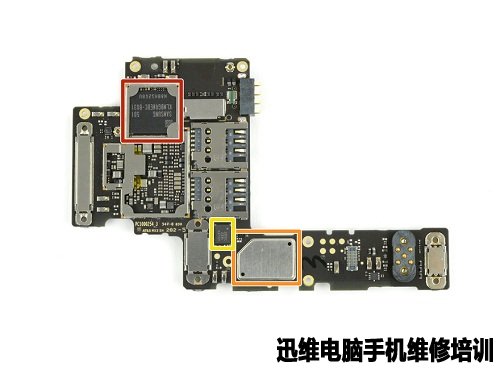

　　现在我们来看看主板正面的芯片：



　　红色：三星KLMBG4WEBC 32 GB eMMC NAND闪存



　　橙色：高通WCN3680B Wi-Fi 802.11ac 和 蓝牙 组合模块



　　黄色：意法半导体LSM330DLC 6轴加速计+陀螺仪



图18　Fairphone 2 完全拆解

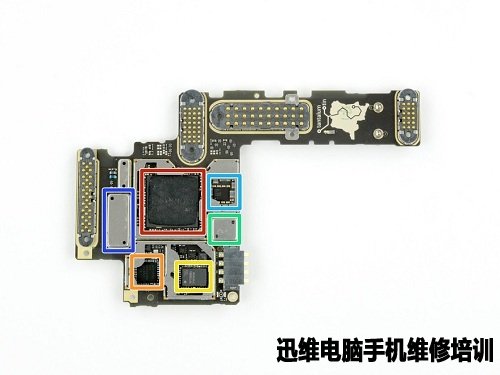

　　反面有更多芯片：



　　红色：三星K3QF2F20EM 2 GB LPDDR4 RAM，内存芯片下面为高通的



　　Snapdragon 801MSM8974AB SoC



　　橙色：高通WTR1625L RF接收器



　　黄色：RF Micro Device RF7389EU多模多频段功率放大器



　　绿色：高通QFE1100包络跟踪电源管理



　　浅蓝：高通PM8841 PMIC



　　深蓝：高通WCD9320音频编码器



图19　Fairphone 2 完全拆解



　　集合图：
