第六代iPod touch完全拆解
iPod touch没有Force touch(压感触控功能)，无法像触控板那样通过感知用户指尖力度做出不同的反应。而且简单的将手指放在Home键上，手机即可解锁使用，不需要输入密码，不需要滑动解锁的这种情况将是多么的令人激动，可惜这一功能并没有出现在iPod touch上。
Home键的X光照：确实没有指纹识别模块。
图1 六代iPod touch拆机
工具上场。
图2 六代iPod touch拆机
外壳封闭还是挺紧的，需要使用特制工具才能打开。
图3 六代iPod touch拆机
内部若隐若现。
图4 六代iPod touch拆机
接下来就是拧螺丝了。
图5 六代iPod touch拆机
打开电池屏蔽罩。
图6 六代iPod touch拆机

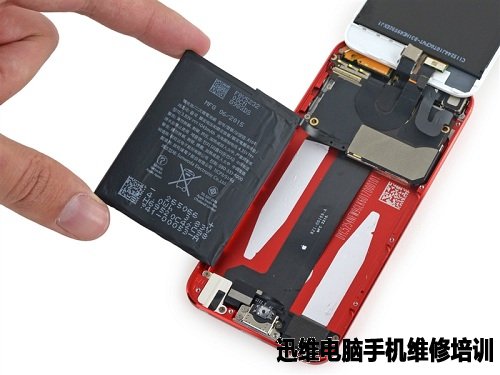

电池被胶水固定的很牢靠，需要使劲抠。
图7 六代iPod touch拆机
电池容量为1043mAh、3.83V、3.99Wh。
图8 六代iPod touch拆机
Lightning接口、扬声器、麦克风、耳机孔、Home键都在这条新的排线上。
图9 六代iPod touch拆机
但是不要直接拽下来，它们都是通过内部隐藏的接口与主板相连的。
图10 六代iPod touch拆机
这里需要很小心的断开连接。
图11 六代iPod touch拆机
拿掉之后，后壳上还有天线、电池固定用胶水、电源键/音量键/闪光灯/麦克风排线。
图12 六代iPod touch拆机
摄像头很容易拿下来。
图13 六代iPod touch拆机
左侧是800万像素主摄像头，右侧是200万像素前置摄像头。
图14 六代iPod touch拆机
iPod touch比之其它手机在规格上弱了不少：光圈只有F/2.4(手机是F/2.2)，没有蓝宝石镜头盖，没有OIS光学防抖。
图15 六代iPod touch拆机

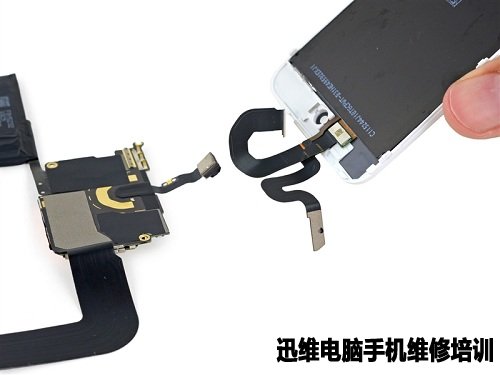

这里是显示排线。
图16 六代iPod touch拆机
终于断开了。
图17 六代iPod touch拆机
前面板几乎没变化。
图18 六代iPod touch拆机
主板背面。
图19 六代iPod touch拆机
主板正面芯片：
红：苹果A8 APL1011 SoC处理器＋海力士H9CKNNN8KTMRWR-NTH 1GB LPDDR3内存，这和iPhone 6上是完全一样的，但降频到了1.0GHz，而内存比第五代翻了一番。
橙：NXP LPC18B1UK ARM Cortex-M3微控制器，也就是M8运动协处理器
黄：东芝THGBX3G7D2KLA0C 16GB NAND闪存
绿：InvenSense MP67B 6轴陀螺仪兼加速计
青：Universal Scientific Industrial 339S0231 Wi-Fi/蓝牙无线模块，可能基于博通BCM4354
蓝：博通BCM5976触摸控制器
紫：德州仪器343S0645触摸控制器
图20 六代iPod touch拆机
再看第二部分：
红：苹果338S1116 Cirrus音频解码器
橙：NXP 1610A2显示控制器
黄：德州仪器6573 DAC
绿：苹果338S00040-AZ电源管理单元，可能是iPhone 6 338S1251-AZ的变种版本
图21 六代iPod touch拆机
A8处理器X光照。
图22 六代iPod touch拆机
集合图：
图23 六代iPod touch拆机
六代iPod touch拆机到此结束！
