作为荣耀第一款真正意义的超旗舰机荣耀50 Pro，外观上标志性的双镜设计，6.72英寸的120Hz高刷全面屏，搭载了全新的高通骁龙778G、前置双摄+后置四摄模组组合，配有4000mAh容量电池+100W超级快充。下面我们通过荣耀50 Pro拆机，看一下它的内部结构，以便日后维修。





荣耀50 Pro拆机方法/步骤：

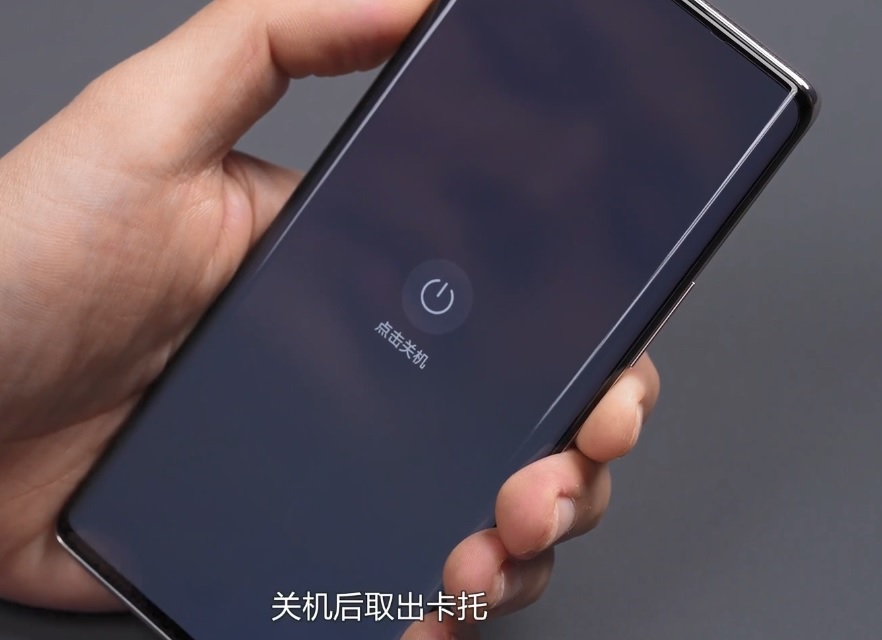

　　第一步：关机后取出卡托。卡托位于机身底部，双Nano-SIM设计，内侧有防尘防水胶圈。

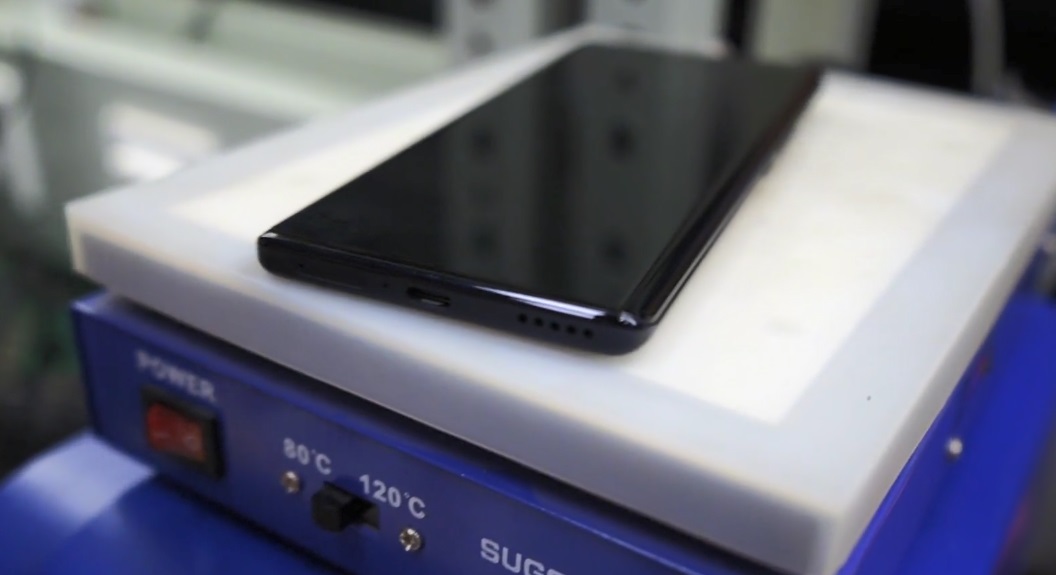

　　第二步：拆卸后盖。传统的三明治结构，放在加热台上加热2分钟即可。

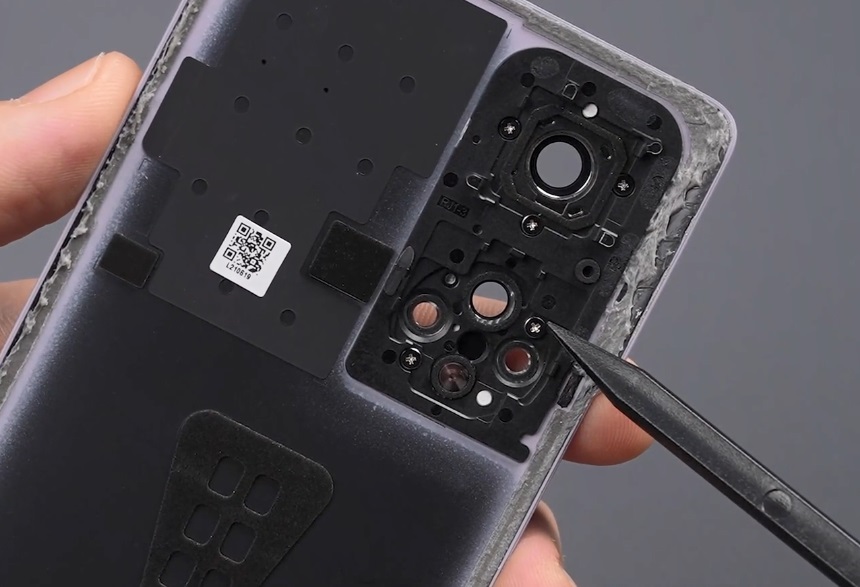

　　用吸盘配合拆机片即可起开一条缝隙，沿两侧划开发现后摄处还有粘胶固定。小心分离，后摄盖板部分还用螺丝固定了塑料件和金属件。

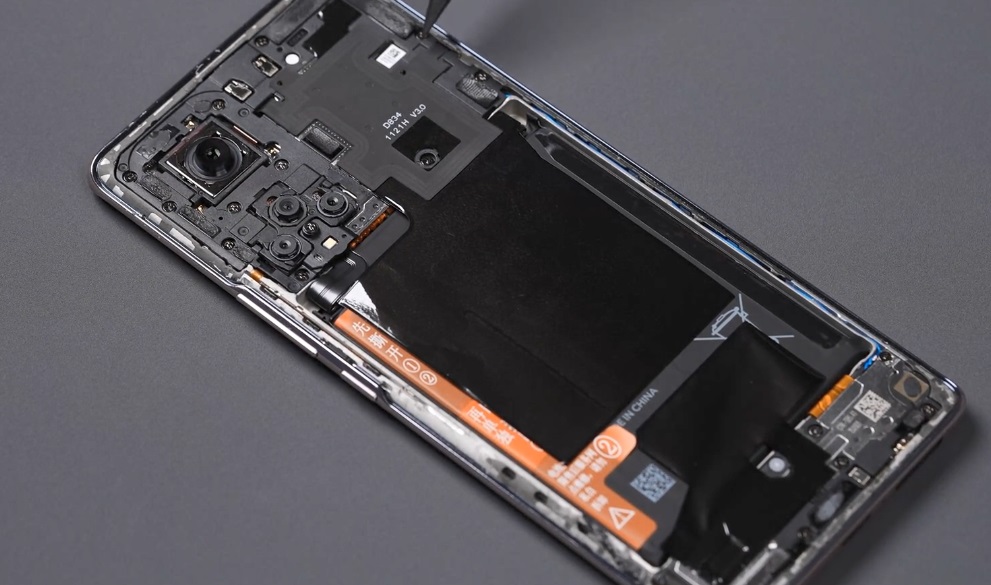

　　第三步：拆卸主板。主体部分常规的三段式结构，先断开电，卸下固定主板盖板的14颗螺丝，从右下角取出盖板。

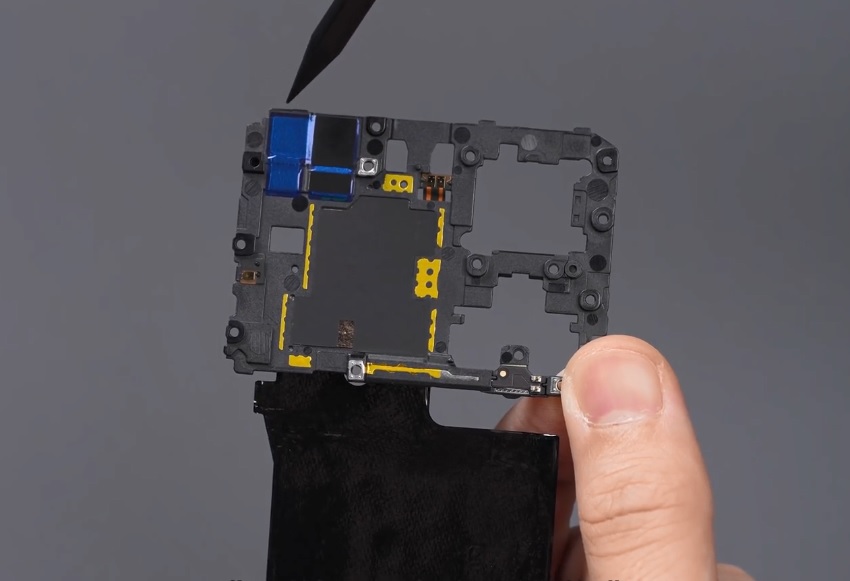

　　这个是标准的单层板，盖板正面固定了闪光灯，通过触点和主板相连，背面前摄位置有单独的散热膜。

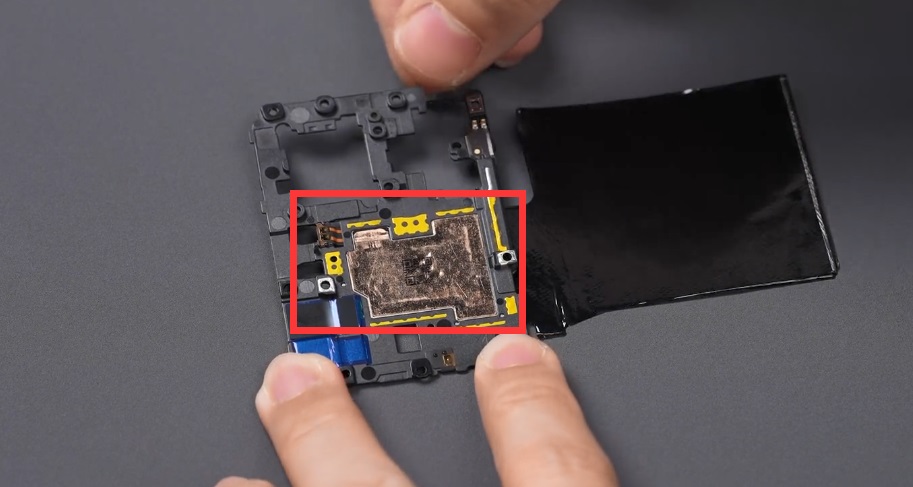

　　撕开表面散热膜，下方是一大块均热板，对应主板SoC区域，这个操作也是很少见的，这样的好处是直接贴住主板。

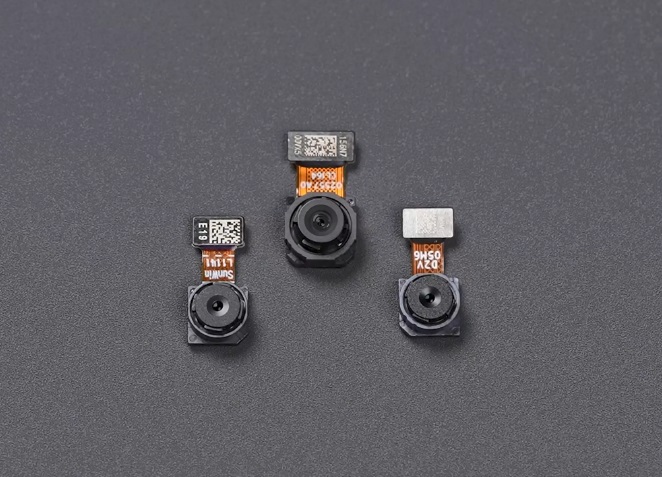

　　第四步：取下摄像头。采用了由1亿像素高清主摄+800万像素超广角镜头+200万像素微距镜头+200万像素景深镜头组成的后置摄像头模组。



　　前置摄像头采用了双摄设计，分别为3200万像素高清自拍镜头+1200万像素视频镜头。

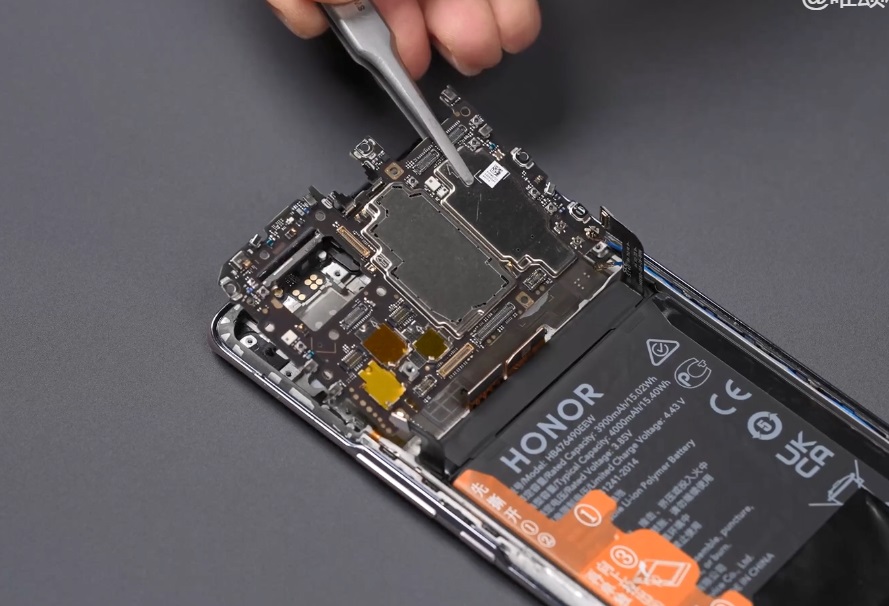

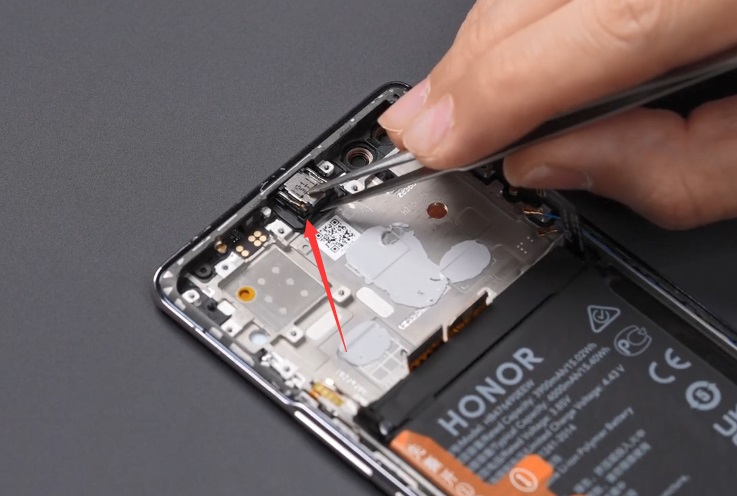

　　卸下一颗固定主板的螺丝，从前摄开孔位置挑起，主板正反两面屏蔽罩没有散热膜和铜箔覆盖，SoC处对应中框的位置有一大片散热硅脂。

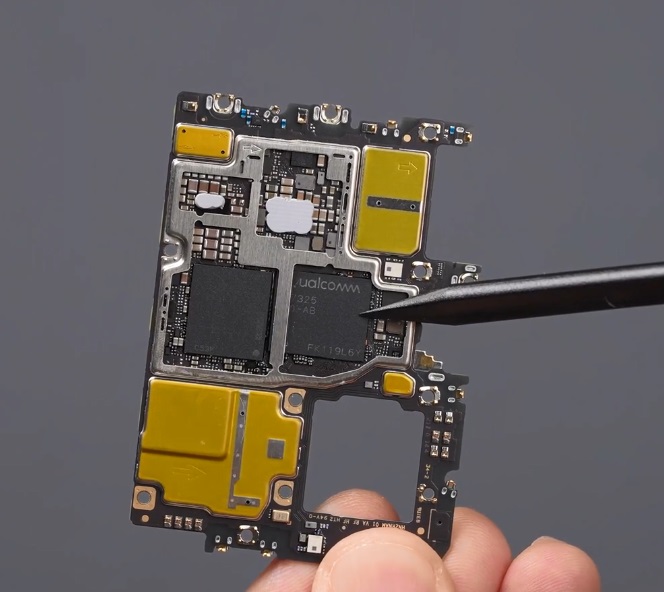

　　拆开主板屏蔽罩就能看到骁龙778G，这是一款介于骁龙768G和骁龙780G之间的处理器，还有镁光的Rom天玑，CPU和硬盘上都覆盖了大量的散热硅脂。





　　听筒部分没有集成扬声器。

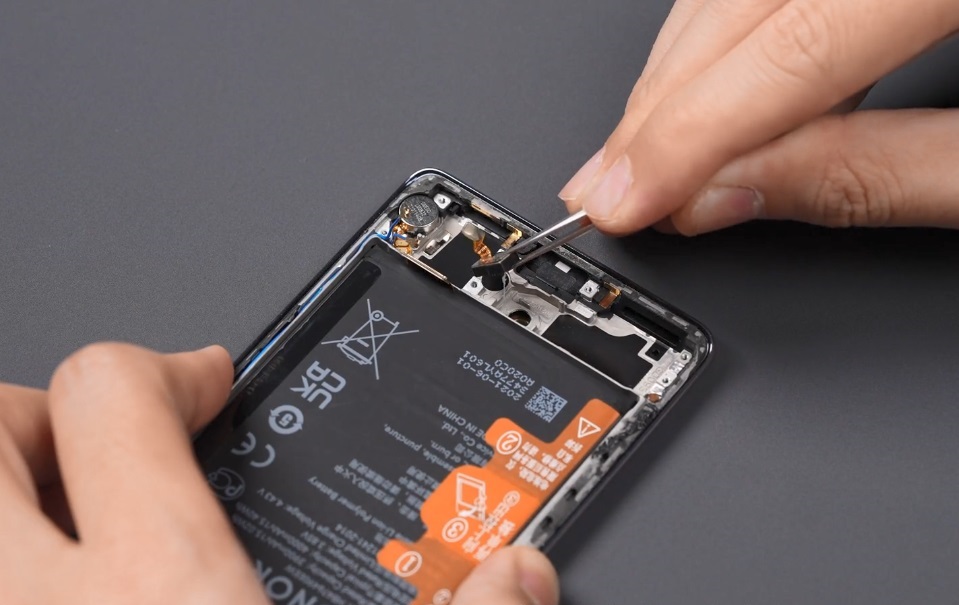

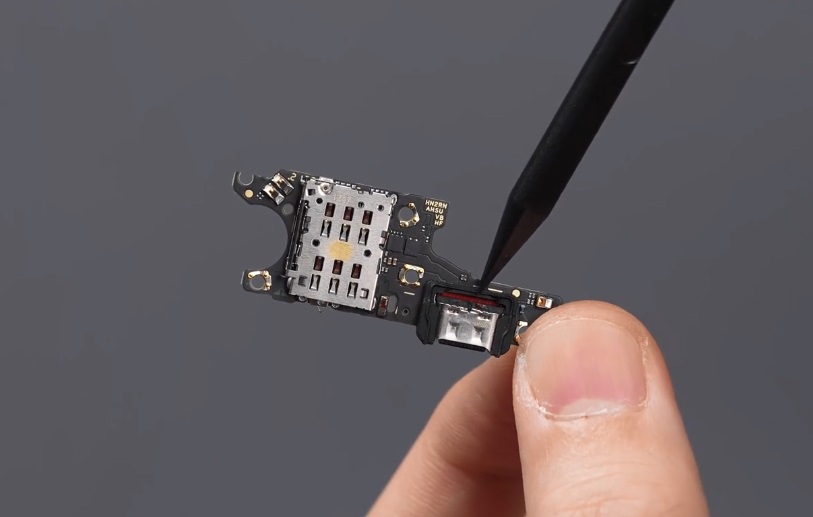

　　第五步：拆卸副板。卸下7颗螺丝，副板上带有MIC和Type_C接口，还有一个卡槽。





　　屏下指纹采用了传统的短焦摄像头，圆形的，Z轴线性马达。

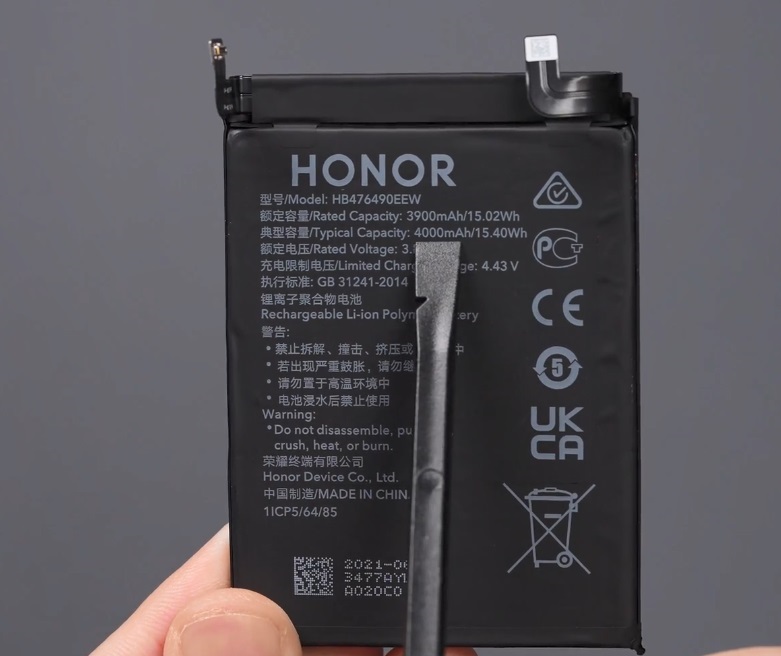

　　第六步：拆电池。电池容量为4000mAh，ATL电芯，这款电池有两个连接排线，这就是所谓的单电芯双回路多极耳电池。

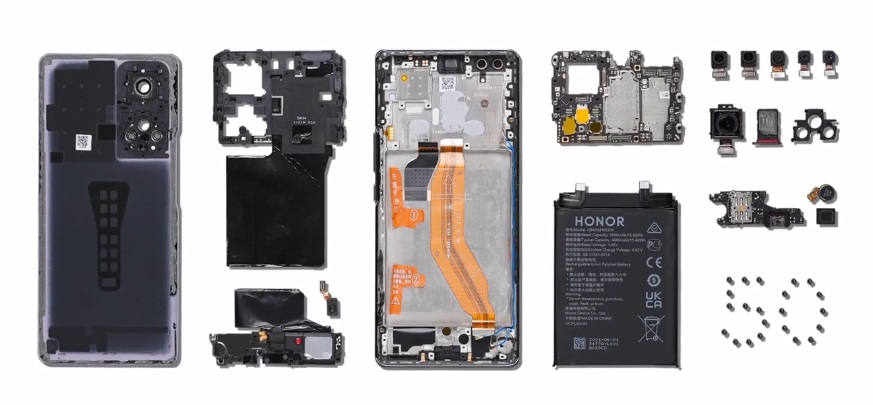

　　荣耀50 Pro拆机全家福。
