千元机上场，酷派锋尚3全面拆解！
酷派锋尚3后盖使用卡扣和双面胶固定在手机的机身上，要打开必须使用工具。
图1 酷派锋尚3全面拆解

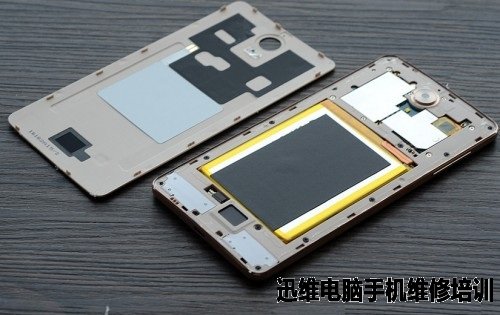

打开后盖后可以看到锋尚3内部的情况，手机采用塑料材质的中框，做工也是中规中矩。
图2 酷派锋尚3全面拆解！

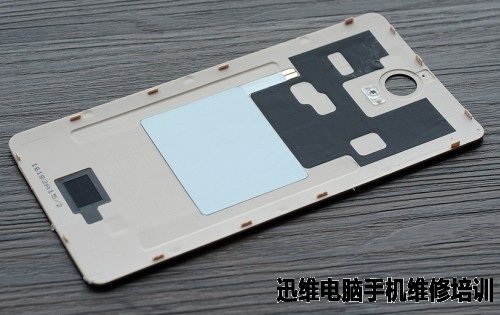

在锋尚3的后盖上可以看到有NFC天线，锋尚3支持NFC功能。
图3 酷派锋尚3全面拆解！

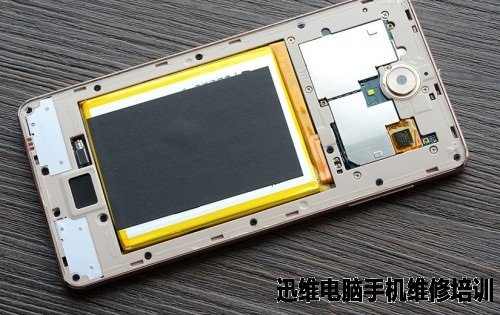

打开其后盖后还有一个塑料中框，要完全拆开手机必须再拆开手机的中框。
图4 酷派锋尚3全面拆解！

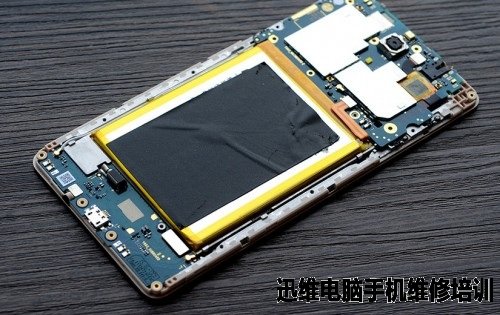

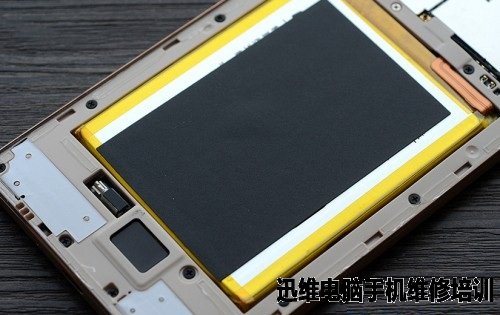

我们可以看到电池上有一大块的石墨散热膜，帮助电池散热。
图5 酷派锋尚3全面拆解！

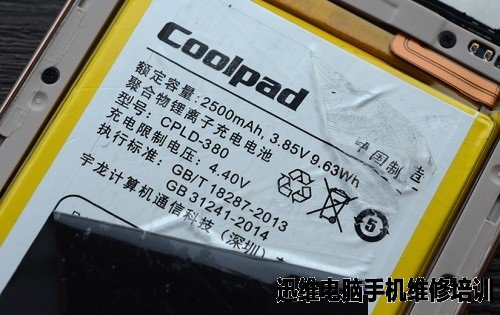

酷派锋尚3配备2500毫安电池，电池的容量并不算大，对于部分网友来说续航能力确实是个不足！
图6 酷派锋尚3全面拆解！

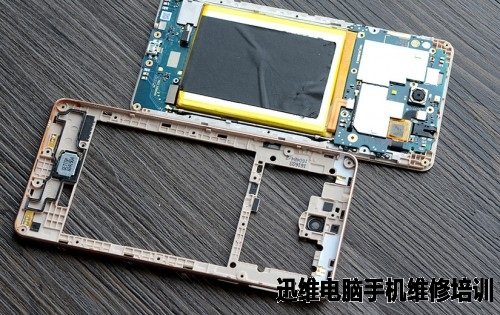

拆开手机的中框就可以看到手机的PCB了，酷派锋尚3使用比较常见的双PCB设计。
图7 酷派锋尚3全面拆解！
手机的中框上安装有手机的外放喇叭，喇叭和手机中框下部成型音腔。
图8 酷派锋尚3全面拆解！
酷派锋尚3的内部机构也是比较紧凑，可以看做酷派对于手机做工也有一定的追求。
图9 酷派锋尚3全面拆解！

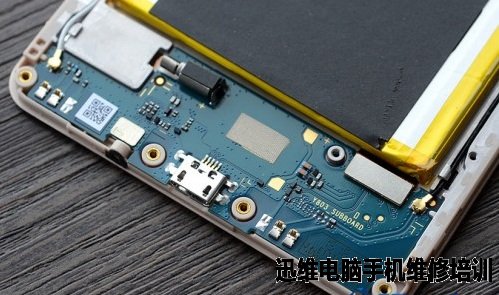

手机下方的小PCB主要有连接天线、USB接口等作用。
图10 酷派锋尚3全面拆解！

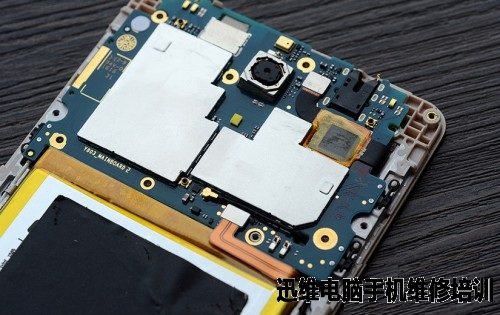

手机的主板这块，在PCB上覆盖有屏蔽罩，一方面可以减少电磁干扰，另外一方面也可以帮助散热。
图11 酷派锋尚3全面拆解！

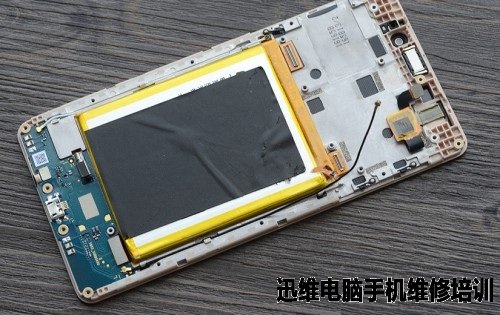

将锋尚3的PCB移除后就可以看到手机的金属机身，这样的设计可以增加手机的强度，金属板也可以起到散热的作用。
图12 酷派锋尚3全面拆解！

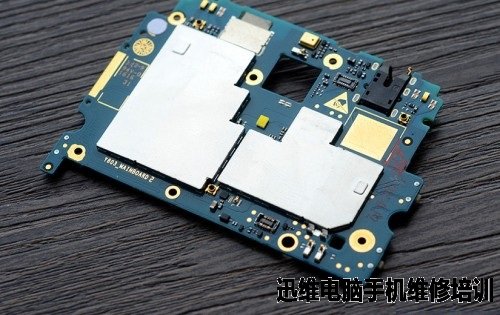

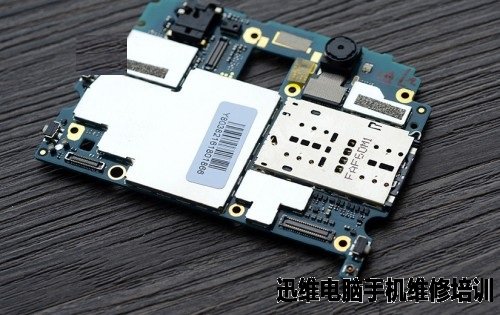

酷派锋尚3主板正面。
图13 酷派锋尚3全面拆解！
酷派锋尚3主板背面。
图14 酷派锋尚3全面拆解！

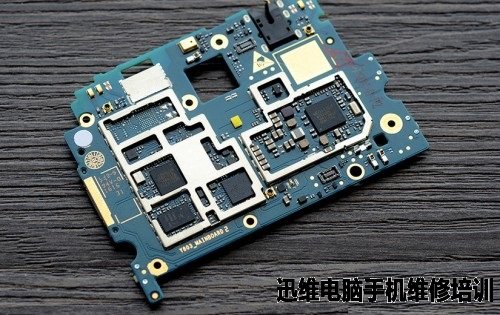

拆除屏蔽罩后就可以看到PCB的正面主要是手机的射频芯片。
图15 酷派锋尚3全面拆解！

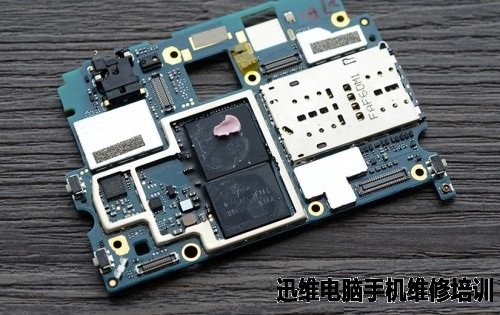

PCB背面主要是手机的CPU、内存等等重要的芯片。
图16 酷派锋尚3全面拆解！

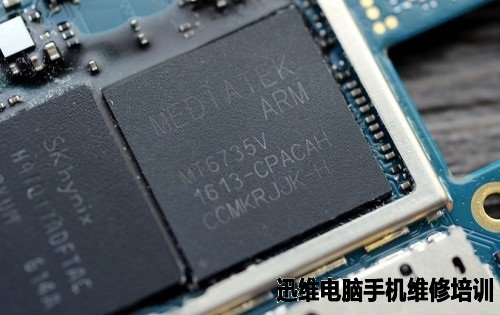

酷派锋尚3使用联发科的MT6735四核CPU，核心频率为1.3GHz。
图17 酷派锋尚3全面拆解！

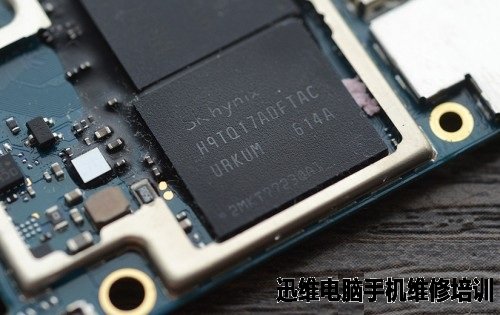

酷派锋尚3采用Hynix的RAM+Flash芯片，提供3GB的RAM和16GB的ROM。
图18 酷派锋尚3全面拆解！

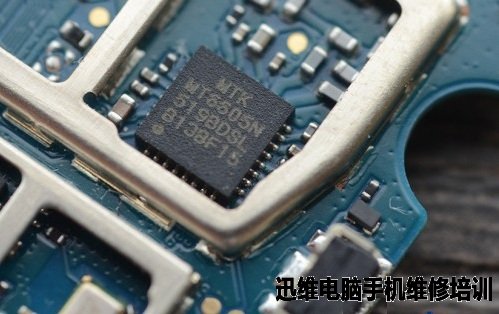

MT6605N是一颗NFC芯片。
图19 酷派锋尚3全面拆解！

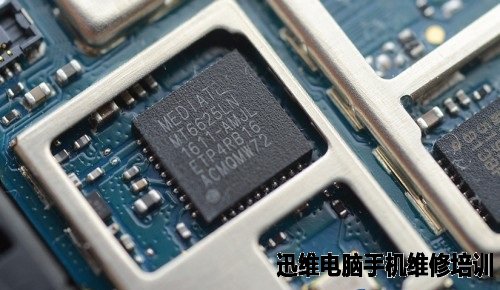

MT6625芯片是联发科的多功能集成芯片，主要用于WiFi、蓝牙、GPS、FM等等多项功能。
图20 酷派锋尚3全面拆解！

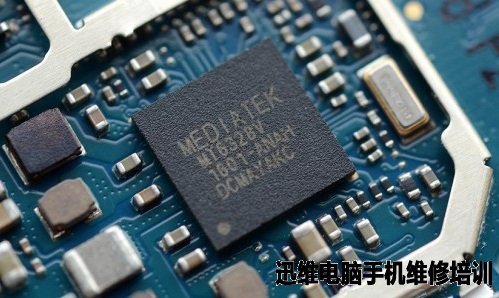

MT6328V是一颗电源管理芯片，负责CPU的供电，配备MT6735一起使用。
图21 酷派锋尚3全面拆解！

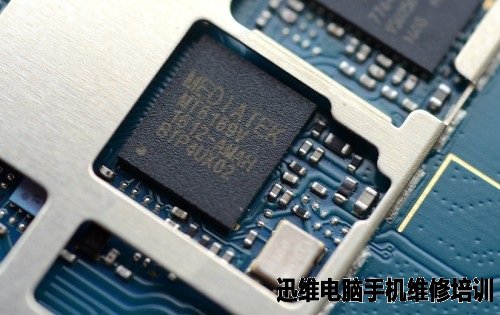

MT6169是一颗4G射频芯片，支持FDD和TDD的4G网络。
图22 酷派锋尚3全面拆解！

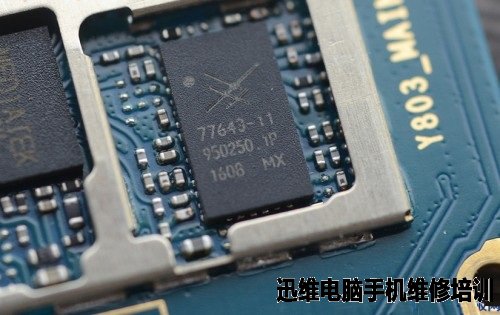

sky77643-11是一颗功率放大芯片，同样能支持4G网络，处理手机的4G网络信号。
图23 酷派锋尚3全面拆解！

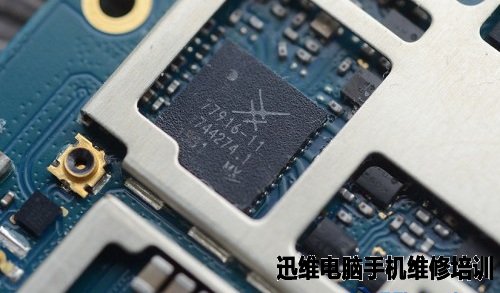

sky77916-11是一颗RF射频芯片，主要负责收集GSM信号部分。
图24 酷派锋尚3全面拆解！

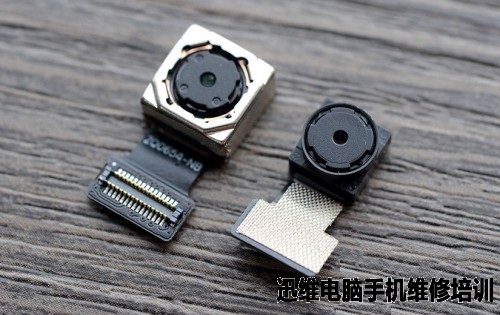

酷派锋尚3采用800万像素主摄像头还有800万像素的前置摄像头。
图25 酷派锋尚3全面拆解！

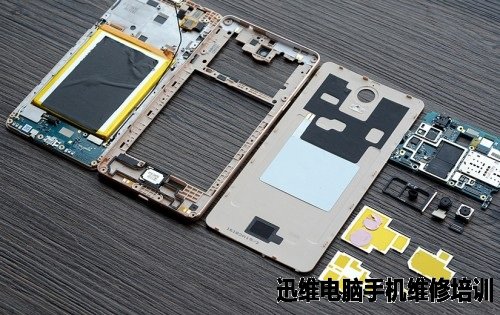

集合图：
图26 酷派锋尚3全面拆解！
酷派锋尚3全面拆解到此结束！
