荣耀9是华为荣耀旗下的推出的一款智能手机，它采用了5.15英寸1080P屏幕，搭载麒麟960处理器，4GB内存+64GB机身存储，6GB内存+64GB/128GB机身存储，内置3200mAh容量电池，前置800万像素，后置2000万像素+1200万像素平行双摄像头。下面给大家带来了华为荣耀9拆解教程，来一探它的内部做工如何吧！



华为荣耀9拆解



荣耀9拆解方法/步骤：

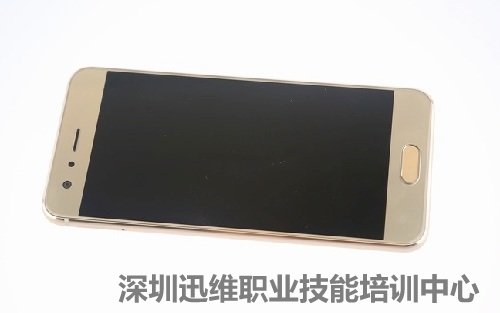

　　拆机第一步，首先关机，取下SIM卡。



荣耀9拆解第一步关机

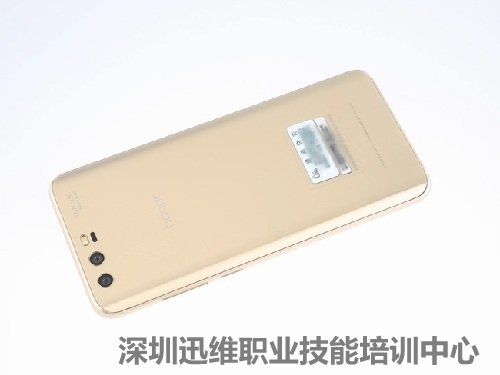

　　荣耀9采用了双面玻璃设计，底部并没有螺丝固定，拆机从背面开始。

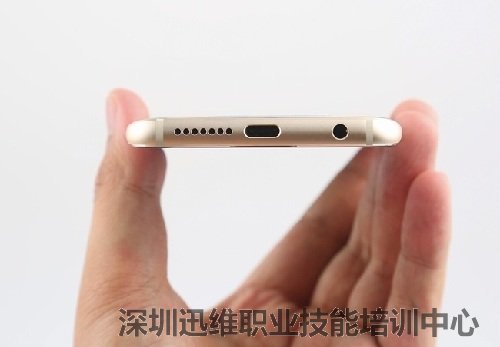

　　机身底部提供了耳机接口、USB-C以及扬声器单元。



机身底部的耳机接口、USB-C以及扬声器单元

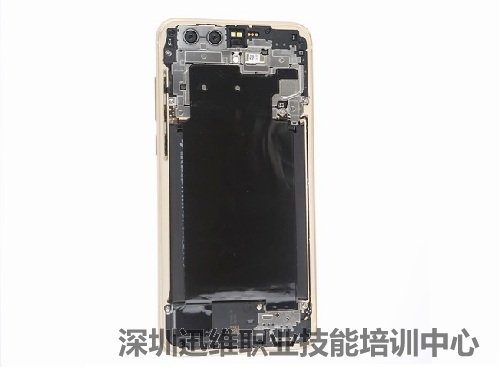

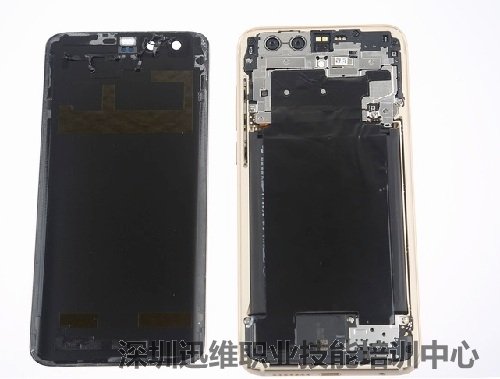

　　用吹风机以及吸盘工具成功将其分离。



成功分离

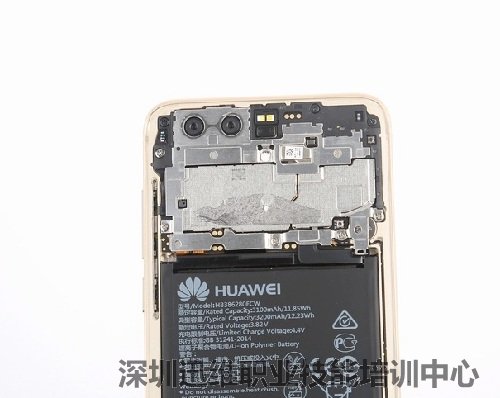

　　掀下电池、主板的表面覆盖的石墨片。



掀下石墨片

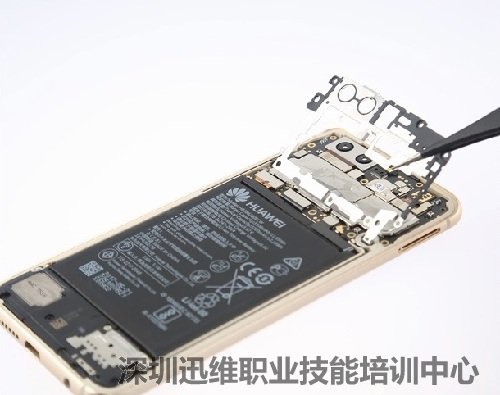

　　使用十字螺丝刀拧下主板支架上的固定螺丝，用塑料镊子从右下角翘起主板支架。



拧下主板支架上的固定螺丝

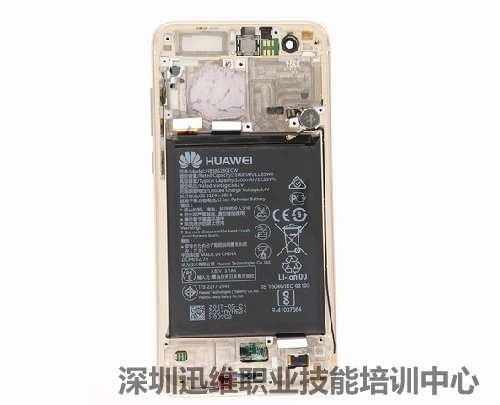

　　主板支架成功分离。



主板支架成功分离

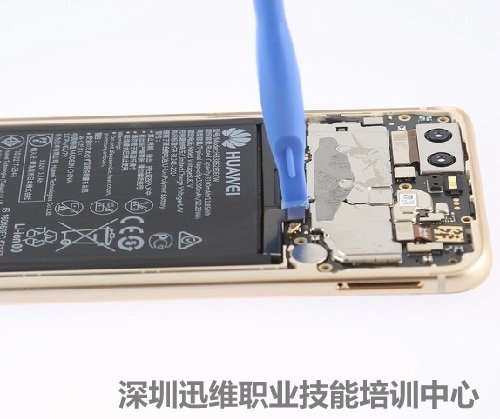

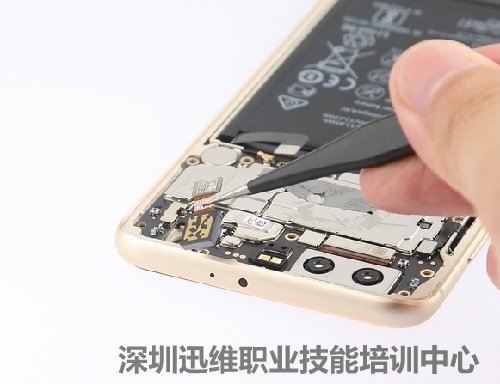

　　断开电池BTB、主FPC BTB、LCD BTB、侧键BTB、主CAM BTB、副CAM BTB。



断开所有的BTB



　　取下前置800万像素摄像头。



取下前置摄像头

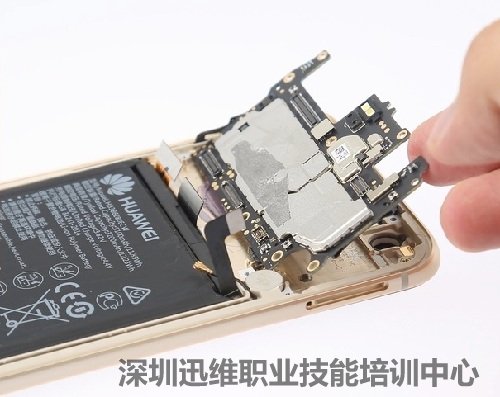

　　使用撬棍从右侧拆卸口撬起主板，将主板取下。



取下主板

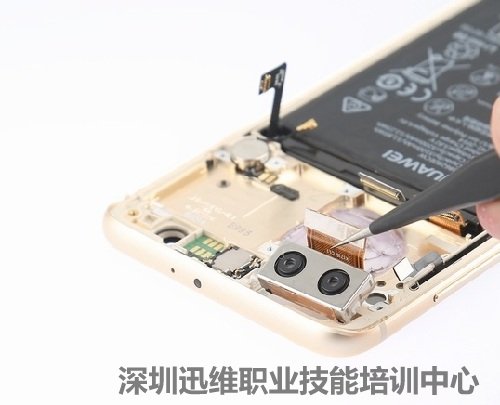

　　取下后置2000万像素+1200万像素平行双摄像头。



取下后置摄像头

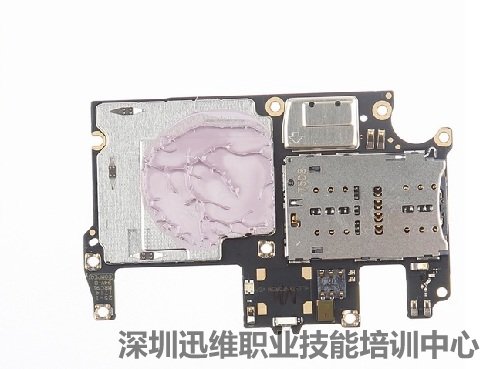

　　拆卸下的主板特写。



拆下的主板

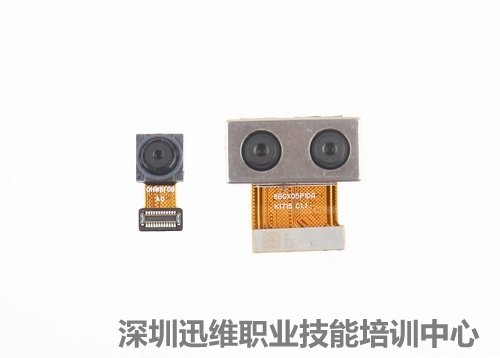

　　前、后摄像头特写。



前、后摄像头正面特写

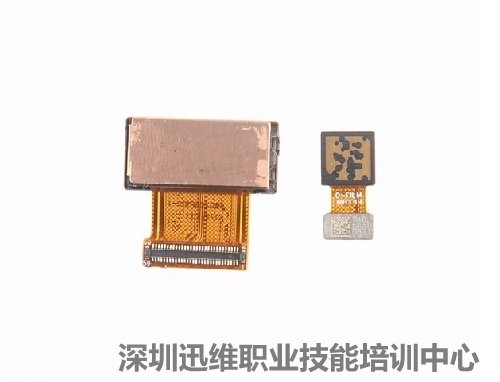

前、后摄像头背面特写

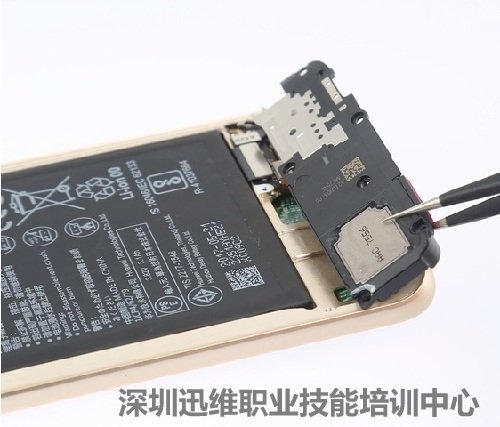

　　接下来拆卸扬声器模块，拧下上面的固定螺丝，并打开卡扣，才能将其取下。



拧下扬声器模块上面的固定螺丝



取下扬声器模块

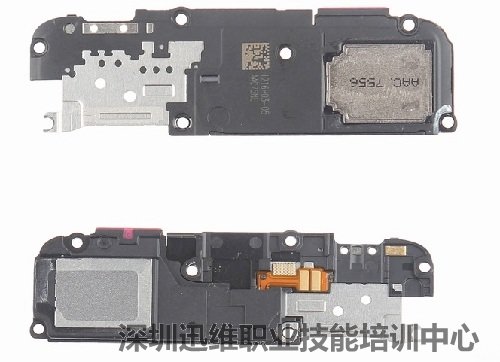

　　扬声器模块特写。



扬声器模块特写

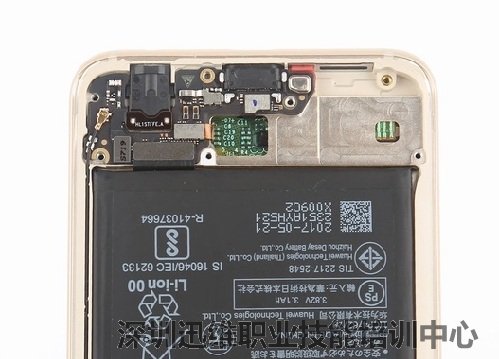

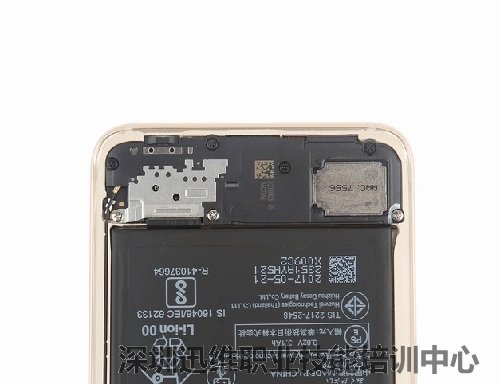

　　接下来拆卸底部的小板。



拆卸底部的小板



　　使用塑料镊子拆卸小板端cable头，并打开小板端所有BTB链接器（指纹BTB、耳机座BTB、主FPC BTB、导航键BTB）

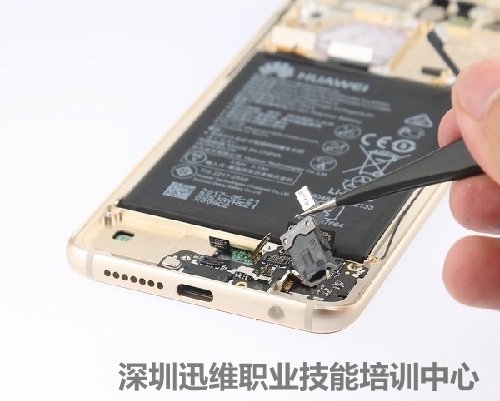

　　再使用塑料镊子取下耳机座。



取下耳机座

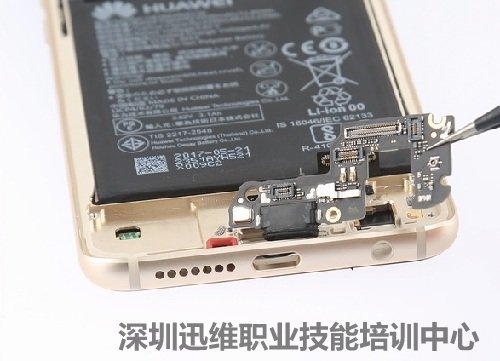

　　使用撬棍从小板凹口处撬起小板，将小板取下。



取下小板

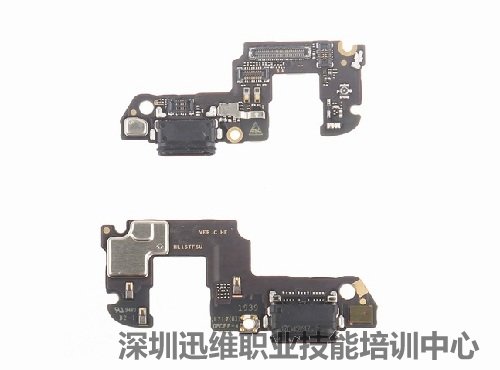

　　拆下的小板正背面特写图。



小板正背面特写



　　内置3200mAh容量电池特写。



内置电池特写

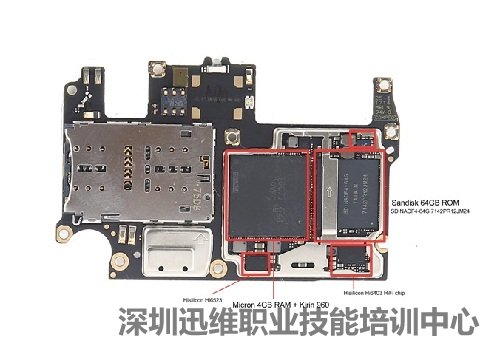

　　主板正面芯片组特写：



主板正面芯片组

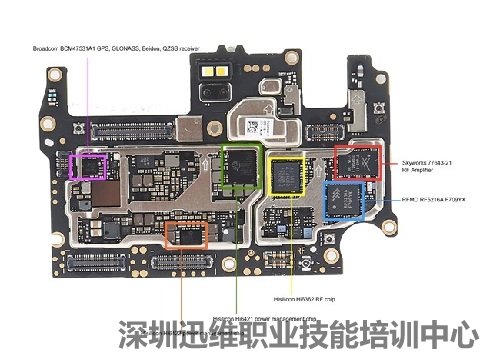

　　主板背面芯片组特写：



主板背面芯片组

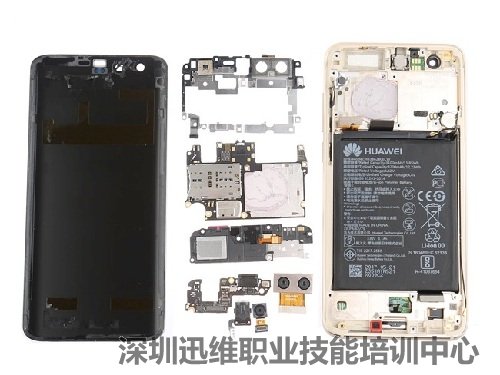

　　华为荣耀9拆解到此结束！附荣耀9拆解全家福！



荣耀9拆解全家福
