vivo x9i拆机教程
vivo X9i搭载高通最新MSM8953八核处理器,配备5.5英寸1080P(1920 x 1080)的TFT屏幕,4GB运行内存,内置3080mAh锂聚合物电池,前置2000万像素景深主摄像头+800万专业景深副摄像头,后置1600万像素摄像头。下面我们通过vivo x9i拆机来看看它的内部结构吧!

vivo x9i拆机
vivo x9i拆机方法/步骤:
在vivo x9i拆机前,首先关机,使用卡针取下机身侧面的SIM卡托。

取下SIM卡

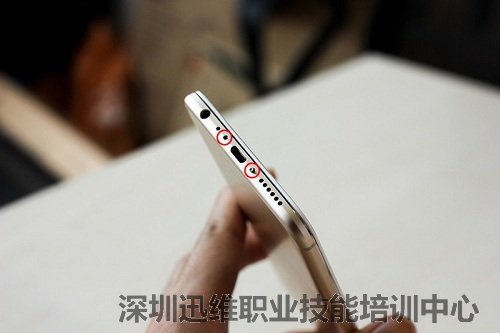

vivo x9i后盖通过卡扣和底部的两颗螺丝固定。

拧下底部的固定螺丝
打开后盖可以看到机身的内部结构,主板上的BTB接口采用金属盖固定。

后盖成功分离
底部的Type-C口、耳机口。

底部的Type-C口、耳机口

用螺丝刀拧下上面的固定螺丝。

拧下上面的固定螺丝
掀开电池、主板的表面覆盖的石墨导热层。


掀开主板、电池表面覆盖的石墨导热层
取下金属固定盖板,断开BIB连接线,就可以将主板取下。

断开BIB连接线 可以将主板取下
将主板成功分离。

主板成功分离
接下来拆底部小板。首先拧下上的固定螺丝,取下金属片,扬声器模块。

拆卸底部的副主板


话筒模块特写。

话筒模块特写
内置3080mAh锂聚合物电池特写。

内置电池特写
卸下Home键的支架。

vivo x9i主板正、反面特写。


前置(2000万+800万)像素摄像头+后置1600万像素摄像头特写。

前、后摄像头特写

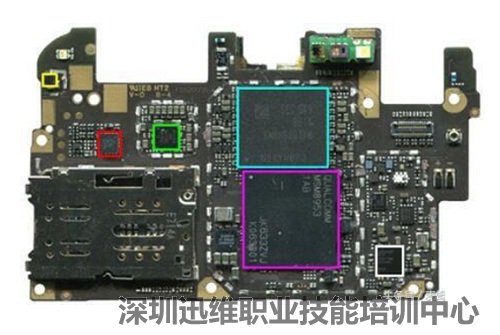

去掉屏蔽罩后,主板正面主要IC和传感器:
红色:STMicroelectronics-LSM6DS3-陀螺仪+加速度计
黄色:AKM-AK09911-电子罗盘
绿色:Qualcomm-WTR2965-RF收发器
蓝色:Samsung-KMRH60014M-4GB RAM+64GB ROM
紫色:Qualcomm-MSM8953-8核处理器
白色:Qualcomm-WCN3680B-WiFi/BT芯片

主板正面芯片组
vivo X9i主板背面主要IC:
红色:Qualcomm-PMI8952-电源管理芯片
黄色:Qualcomm -PM8953-电源管理芯片
绿色:Qualcomm-WTR2965-RF收发器
蓝色:RFMD-RF7460-功率放大器
紫色:Skyworks – SKY77824-11 – 功率放大器

主板背面芯片组
vivo x9i拆机到此结束!附vivo x9i拆机全家福。

vivo x9i拆机全家福1

vivo x9i拆机全家福2
