荣耀畅玩6A是华为荣耀今年发布的一款千元机，配备一块5英寸720p显示屏，搭载高通骁龙430八核64位处理器，拥有2GB RAM+16GB ROM/3GB RAM+32GB ROM的储存组合，1300万像素的主摄像头+500万像素的前置摄像头，机身配备3020mAh电池。作为一款千元手机，荣耀畅玩6A内部结构如何呢？如何拆机呢？下面我们通过荣耀畅玩6A拆机来一探究竟吧！



荣耀畅玩6A拆机



荣耀畅玩6A拆机方法/步骤：

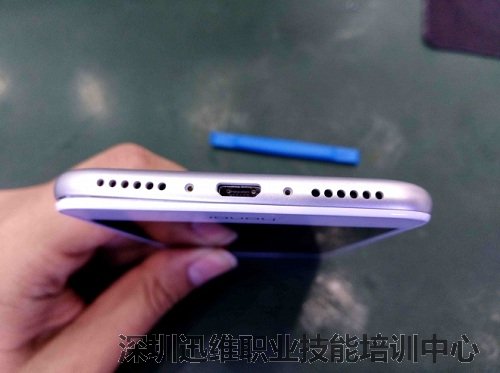

　　首先T3螺丝批拆除尾插左右两颗固定螺丝。



拧下两颗固定螺丝

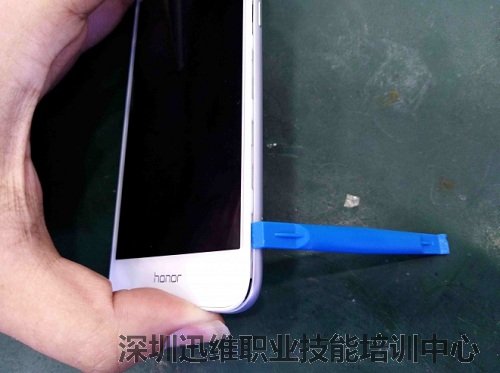

　　然后从边壳与前模组处用撬棒开启，三段式的后壳中间部分采用金属材质，所以从底部的软塑处分离，然后顺着边划开模组与后壳即可。



分离后壳

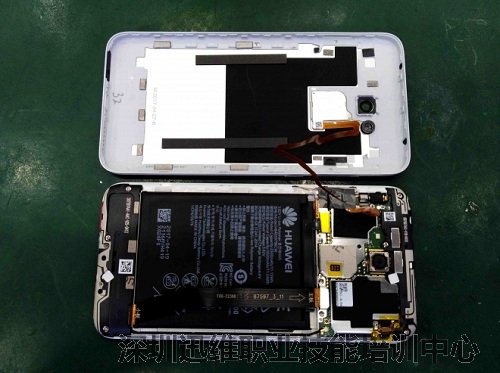

　　开启到上部时注意后壳指纹模组的连接FPC，不要太大力，否则容易扯断造成指纹功能失效。



后壳指纹模组的连接FPC

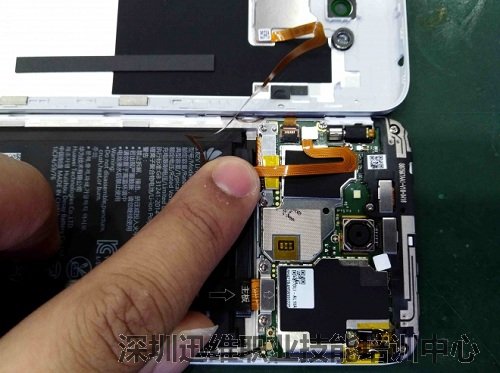

　　分离指纹模组与主板的接口。



分离指纹模组与主板的接口

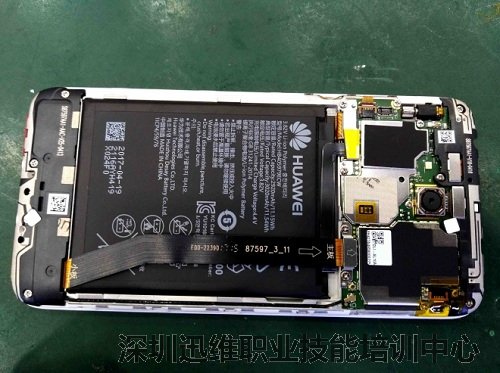

　　分离后可以看到手机同样以三段式结构设计，下部的小板通过主FPC与主板连接，中间使用一块3020mAh的大容量电池。



三段式结构

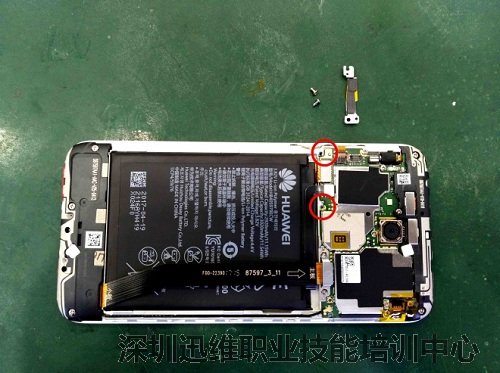

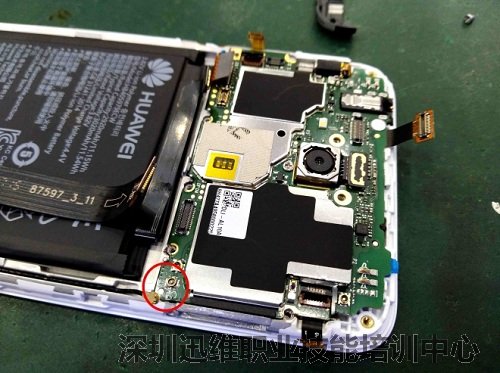

　　拆除红圈内的十字螺丝，取下固定铁片，固定铁片下是显示屏与电池接口。



取下显示屏与电池接口上的固定铁片

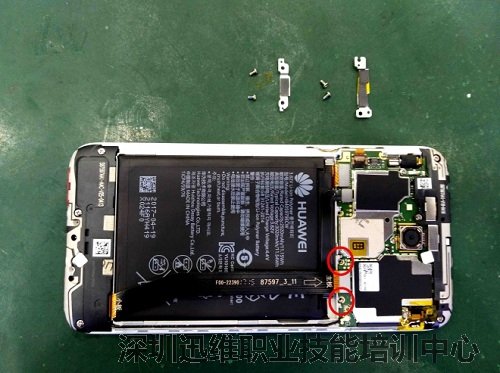

　　继续拆除红圈内十字螺丝，取下固定铁片，可以看到连接主板的主FPC。



取下主FPC上的固定铁片

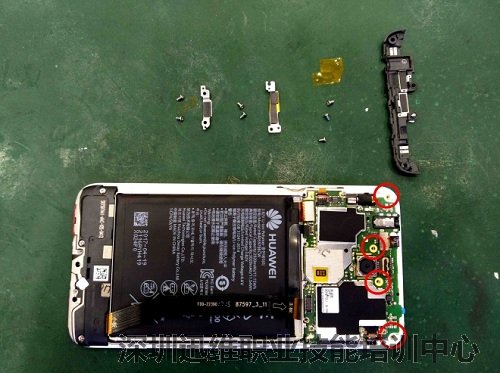

　　拆除红圈的四颗十字螺丝，就可以将上天线组件摘除。



摘除上天线组件

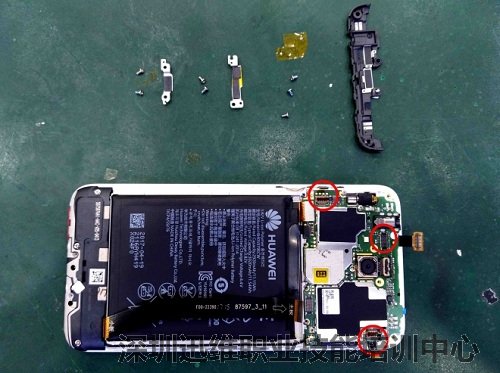

　　拆除与主板的开关键排线及触摸屏排线，中间的接口是前摄像头接口可拆可不拆。



拆除开关键排线及触摸屏排线



11

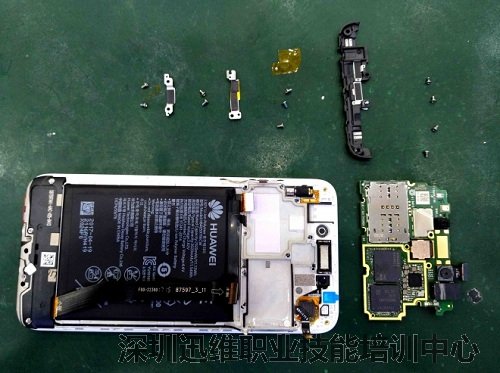

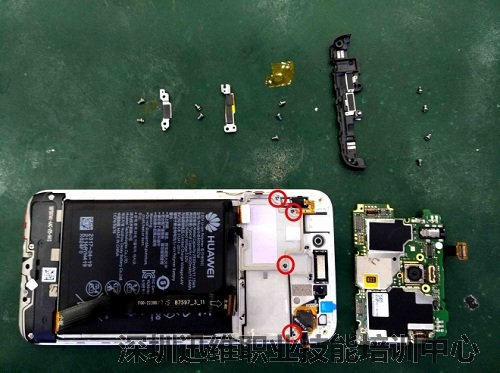

　　拆除主板固定的四颗固定螺丝后，就可以将主板取下。



取下主板

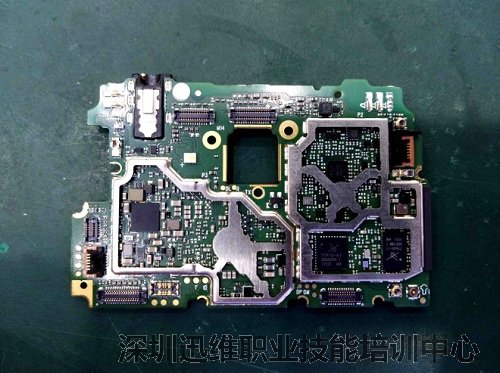

　　主板另一面的展示。



主板另一面特写

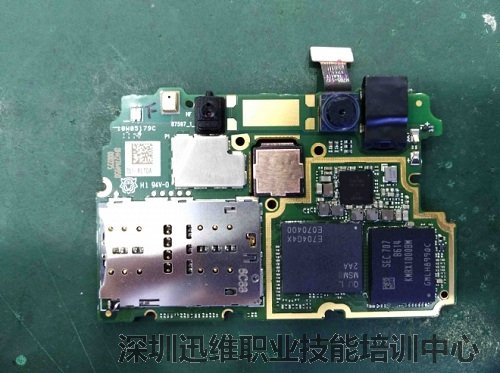

　　右边是基带处理芯片以及存储芯片，也就是我们所说的CPU以及字库，左边是三合一卡座。



芯片特写

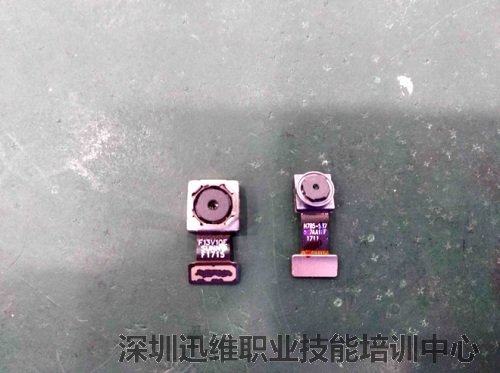

　　（大）1300W像素的后摄像头+（小）500W像素的前摄像头特写。



摄像头特写



　　拆除屏蔽罩的另一面，左边的屏蔽罩里是电源IC部分，右边屏蔽罩部分是发射以及接收IC部分。



主板另一面特写

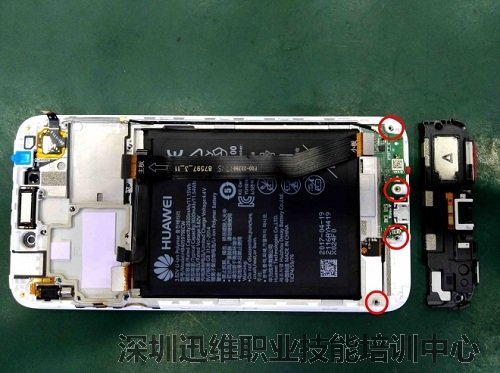

　　继续拆解，底部的腔体式扩音组件由四颗十字螺丝固定。



拆底部的音腔

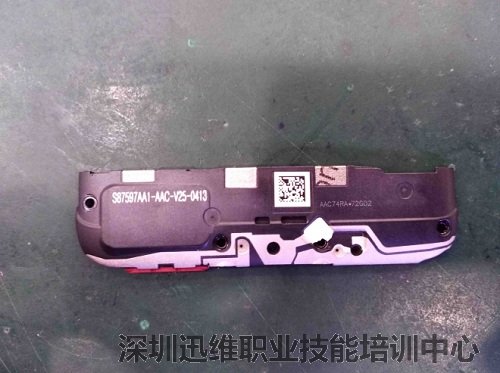

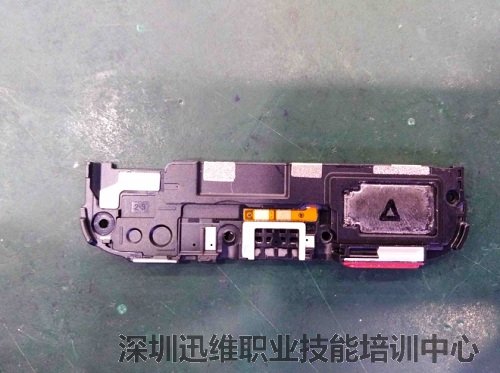

　　腔体式扩音组件特写，只有单个扬声器。



腔体式扩音组件特写



　　背面结构图。



背面

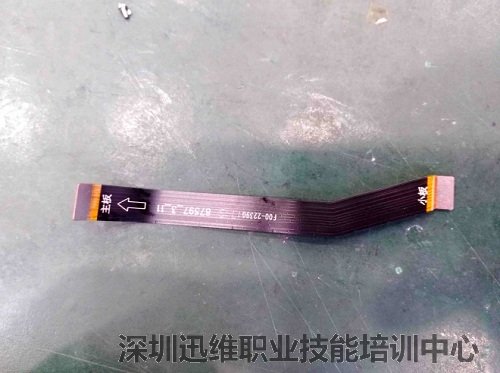

　　主板与小板的连接主FPC，在排线上标注着接主板与小板的接口方向，安装时需注意方向。



主板与小板的连接主FPC

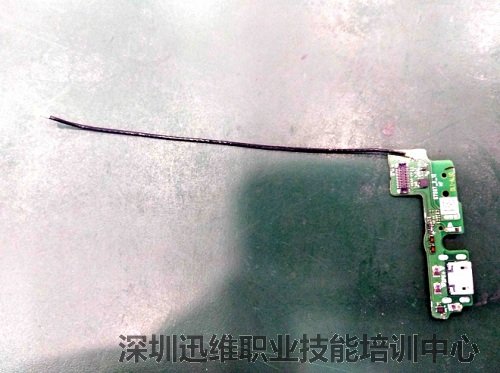

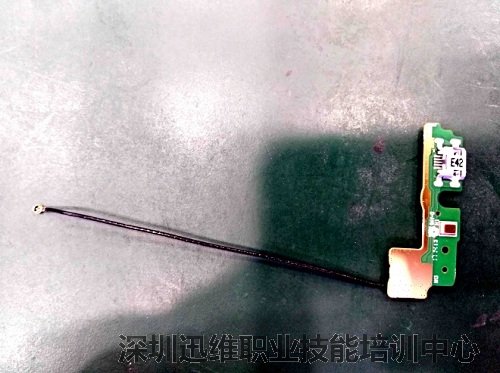

　　连接同轴电缆的小板组件。



连接同轴电缆的小板组件



　　小板上主要有充电接口以及MIC，如果出现不送话或者不充电故障可尝试更换是否解决。



背面特写

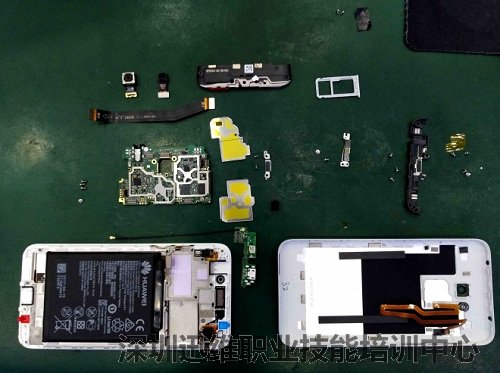

　　荣耀畅玩6A拆机到此结束！附荣耀畅玩6A拆机全家福。



荣耀畅玩6A拆机全家福
