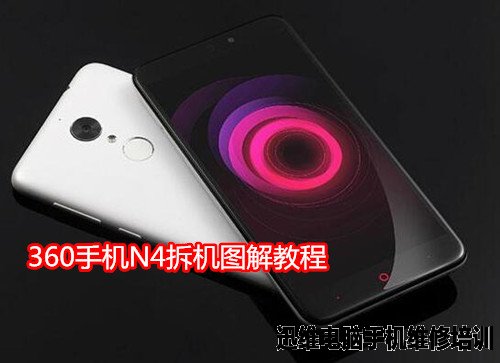

360手机N4是360手机推出又一款手机新品，360手机N4采用5.5英寸屏幕，搭载联发科Helio X20十核芯3阶处理器，内置4GB RAM+32GB ROM，前置500万+后置1300万像素摄像头组合，配备容量为3080mAh锂离子聚合物电池，这样一款不足千元的手机做工如何，如何拆机呢？下面小编带来了360手机N4拆机教程，让我们一起看看吧！

360手机N4拆机 图1

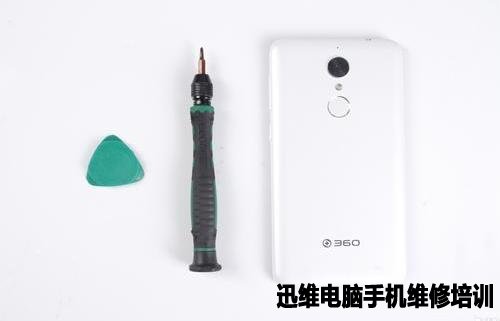

　　360手机N4拆机工具：十字螺丝刀、翘片、小镊子

360手机N4拆机 图2



　　360手机N4拆机方法/步骤：

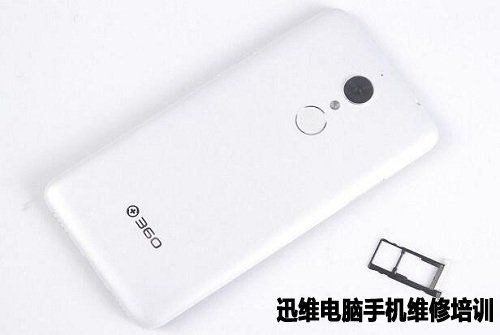

　　首先关机，使用卡针取出360手机N4机身侧面的SIM卡槽。



360手机N4拆机 图3

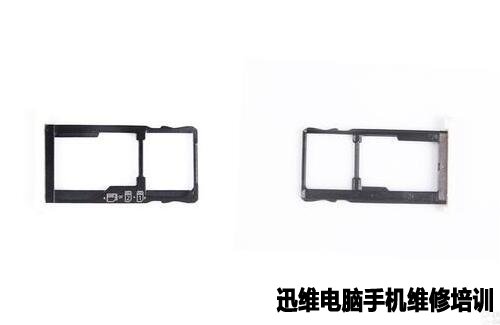

　　360手机N4采用双Nano SIM卡槽，并支持与存储扩展卡组合，在卡槽前端T型“防呆”设计，防止插入方向错误而损坏卡槽。

360手机N4拆机 图4

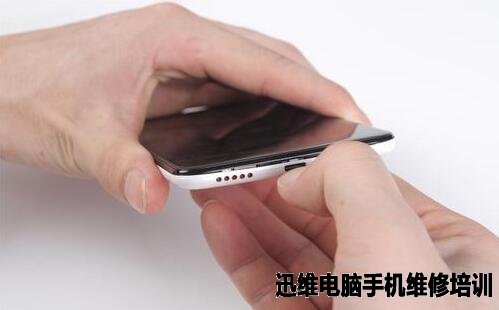

　　360手机N4的后盖是通过卡扣方式固定的，可以直接徒手打开，在这里小编教大家一个小窍门：从360手机N4底部USB接口位置的缺口处用力一掰，就可以比较轻松的撬开一个缝隙。

360手机N4拆机 图5

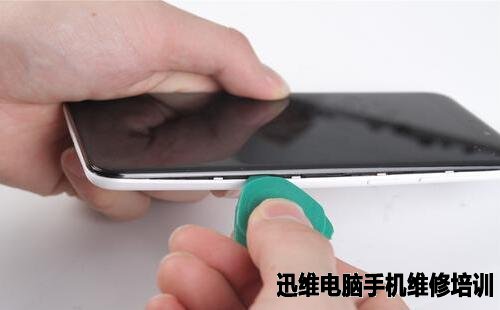

　　用翘片沿着机身一圈，依次撬开后盖，即可将360手机N4后盖分离。

360手机N4拆机 图6

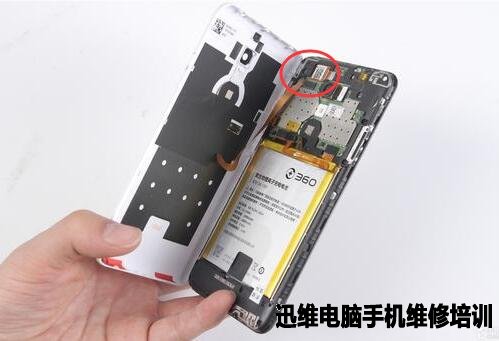

　　360手机N4后盖上的指纹传感器与内部主板有排线连接着，打开后盖时，一定要注意，要先断开主板上的指纹识别BTB排线，才能分离后盖。

360手机N4拆机 图7

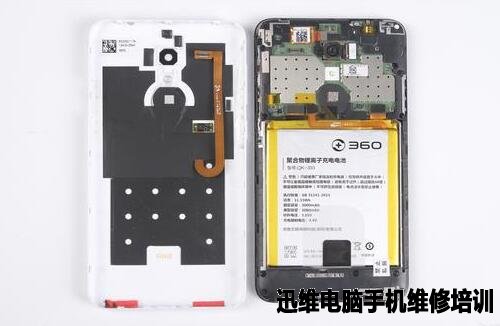

　　将360手机N4后盖打开，可以看到360手机N4的内部结构，在后盖内有大块的石墨散热贴纸和泡棉贴，底部扬声器位置有红色的滤网。

360手机N4拆机 图8

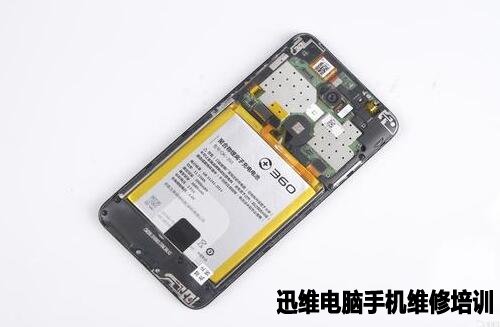

　　接下来使用十字螺丝刀拆下主板上的固定螺丝，并断开主板与电池连接的排线。



360手机N4拆机 图9

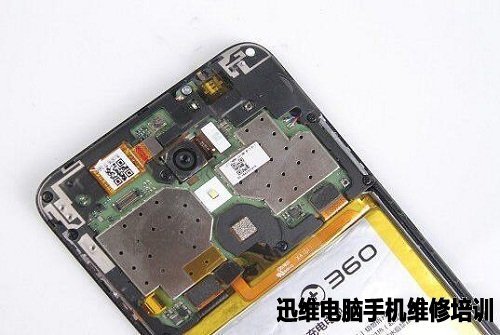

　　360手机N4主板电路上所有的连接点都覆盖了一层镀膜，排线连接处上有泡棉贴。

360手机N4拆机 图10

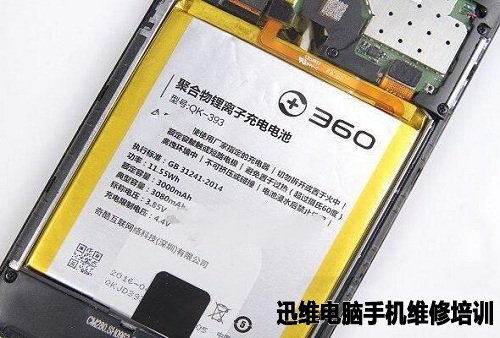

　　360手机N4内置的电池型号为:QK-393，功率：11.55Wh，额定容量：3000mAh，典型容量：3080mAh，支持快充。

360手机N4拆机 图11

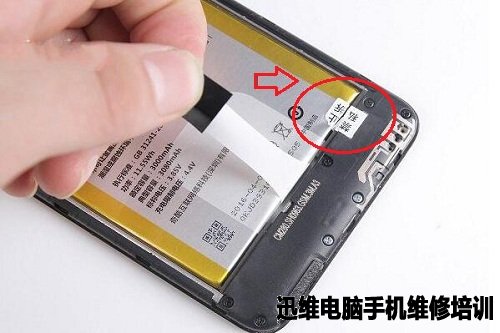

　　360手机N4电池拆卸需要注意，利用电池撕手位的提拉胶就可以轻松取下电池。

360手机N4拆机 图12



　　注：电池底部位置贴有“禁止私拆”的封贴，如果用户私自拆卸电池，将会导致手机失去保修服务，因此普通用户，请勿尝试去拆卸电池。

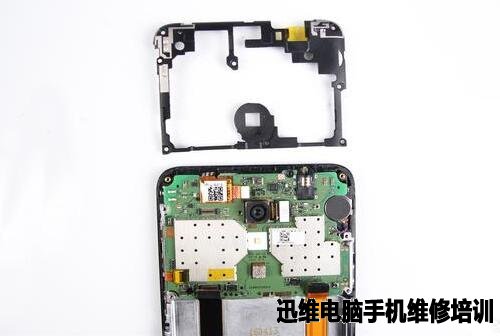

　　取下360手机N4内部主板上的固定垫片，就可以看到下面的主板了。

360手机N4拆机 图13

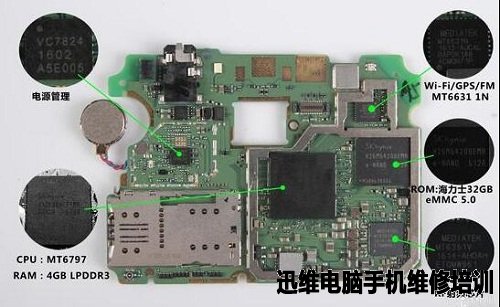

　　360手机N4主板正面特写。



　　主要包括联发科MT6797处理器芯片、4GB LPRR43内存芯片、海力士32GB eMMC 5.0闪存芯片、电源管理芯片等等。

360手机N4拆机 图14

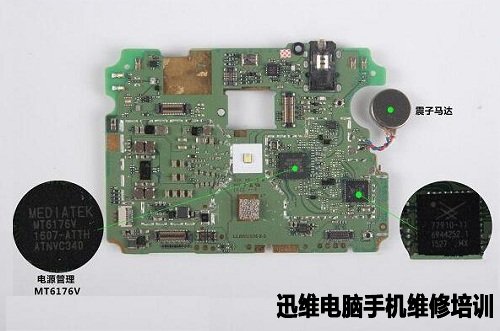

　　360手机N4主板背面特写。

　　RF是射频(也就是无线电波)的意思，RF芯片是用来发送和接收无线电波的芯片。

360手机N4拆机 图15

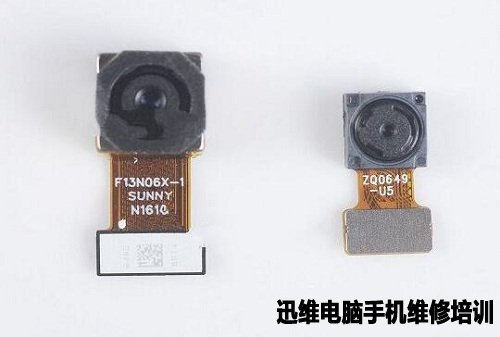

　　360手机N4的摄像头特写。用镊子就可以轻松的取下360手机N4的前后摄像头。

　　左：后置索尼1300万像素摄像头IMX 258，光圈F/2.0；



　　右：前置500万像素前置摄像头，光圈F/2.0。

360手机N4拆机 图16

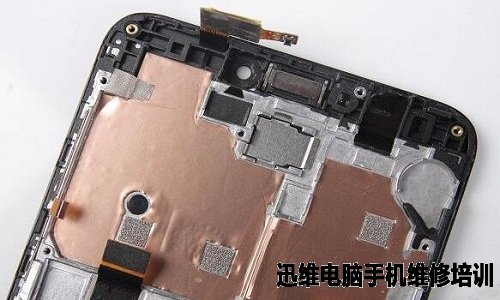

　　360手机N4内部主板的靠近一侧贴有导热铜箔。



360手机N4拆机 图17

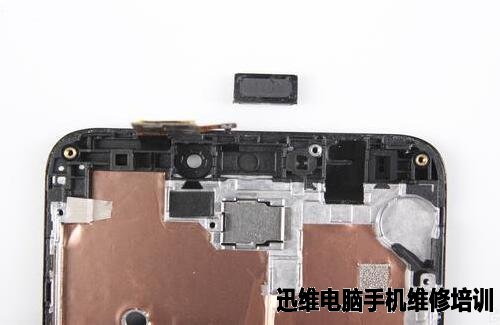

　　360手机N4内部的听筒总成是长方形，前面板开孔做成了圆形。

360手机N4拆机 图18

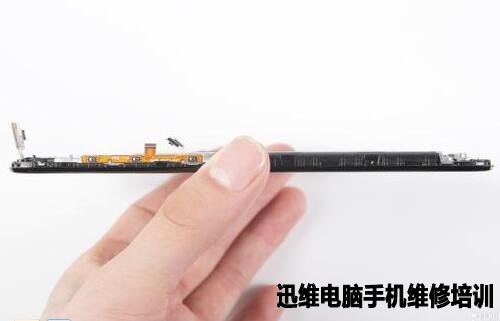

　　前面板屏幕总成。



360手机N4拆机 图19

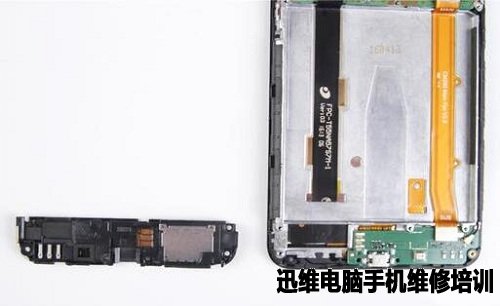

　　360手机N4内部的喇叭BOX特写。



360手机N4拆机 图20

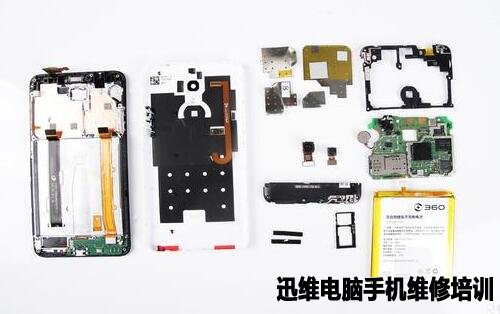

　　360手机N4拆机全家福。



360手机N4拆机 图21
