相较于前代iPad Air2的机身外观虽然并没有太大变化，但是重量却从原来的469克下降至437克，虽然这在轻薄上真的没有机制。iPad Air2后续升级了iSight摄像头，但基本像素没有得到提升，如今看来500万像素的确有些廉颇老矣，下面我们对iPad Air2进行拆解，看其内部做工如何。

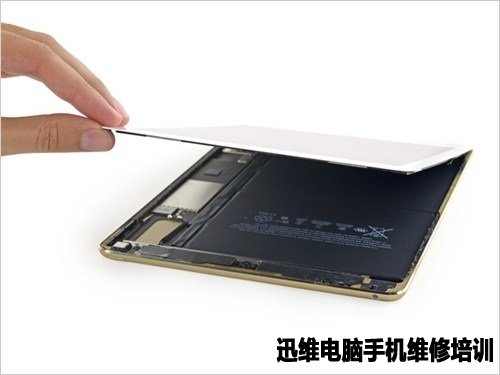

　　使用撬片小心的从边缘将屏幕撬起来。



图一　iPad Air2详细拆解



　　在拆开之后我们可以看到屏幕和主板之间的连线都集中在屏幕下方的位置，相比较于之前的iPad Air这是非常受欢迎的改变，这意味着用户自行更换屏幕或者LCD排线时更加轻松简单。



图二　iPad Air2详细拆解

图三　iPad Air2详细拆解

　

　　Touch ID的传感器排线同iPhone上使用的非常相似，在Home按键拆除之后我们可以看到下方看到一个独立的集成芯片，根据观察后发现这是NXP半导体公司的8416A1 Touch ID传感器。


图四　iPad Air2详细拆解

图五　iPad Air2详细拆解

图六　iPad Air2详细拆解

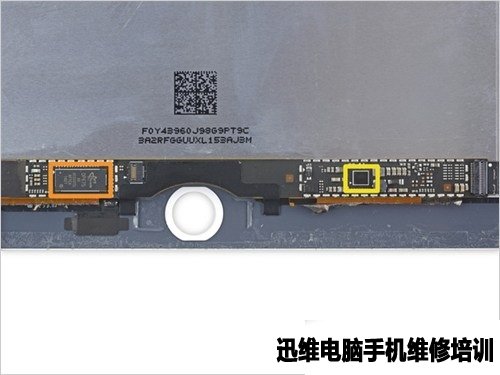

　　在前面板拆解中我们发现了更多集成芯片：

　　桔色：Parade技术公司的DP675 LCD主控

　　黄色：德州仪器的TPS65143A LCD Bias 解决方案



图七　iPad Air2详细拆解

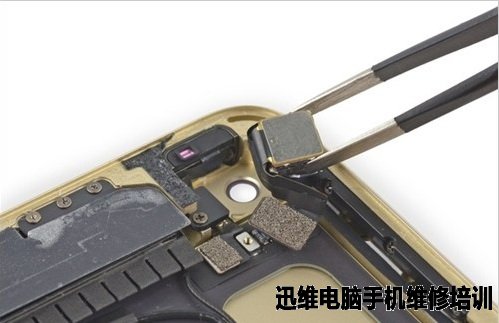

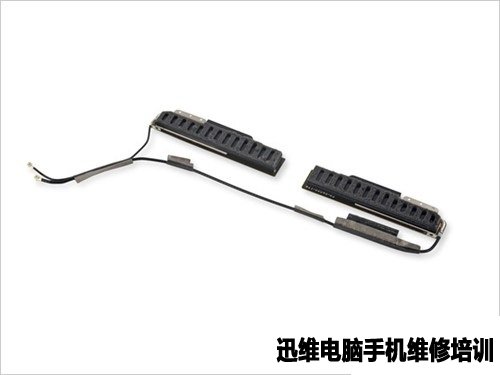

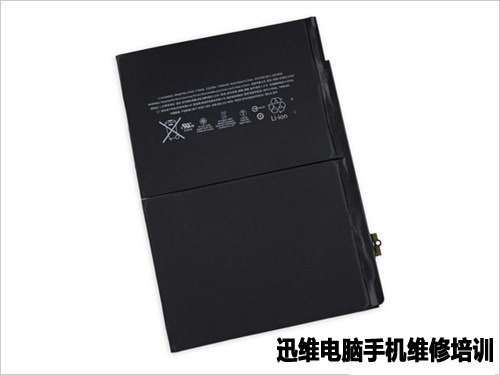

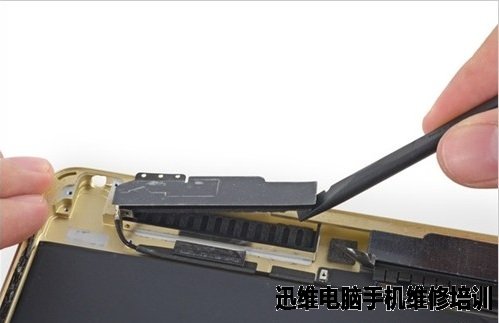

　　这是我们拆除的各种小部件，包括扬声器等等。



图八　iPad Air2详细拆解

图九　iPad Air2详细拆解

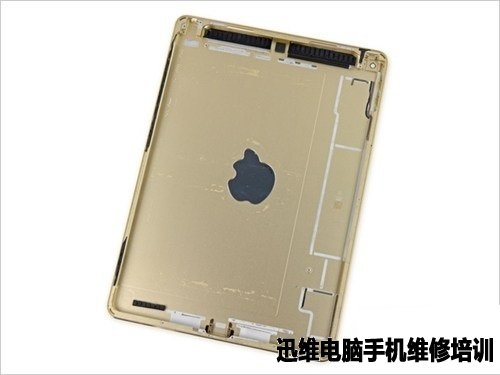

　　移除所有零件后的后盖。


图三十二　iPad Air2详细拆解

图三十三　iPad Air2详细拆解


　　集合图：



图三十四　iPad Air2详细拆解


　　平板电脑iPad Air2拆解到此结束。
