vivo X9 Plus采用了5.88英寸全高清IPS屏，搭载八核心高通骁龙653处理器，运行内存为6GB，储存空间为64GB，前置双摄像头采用2000W索尼IMX376传感器+800W专业虚化摄像头组合，后置摄像头为1600万像素F/2.0摄像头，支持PDAF相位对焦。电池容量4000mAh，支持5V/4.5A快速充电，运行基于Android 6.0.1深度定制的Funtouch OS 3.0系统。下面我们对vivo x9 plus拆机来了解一下它的内部结构吧！

vivo x9 plus 图1



　　vivo x9 plus拆机方法/步骤：

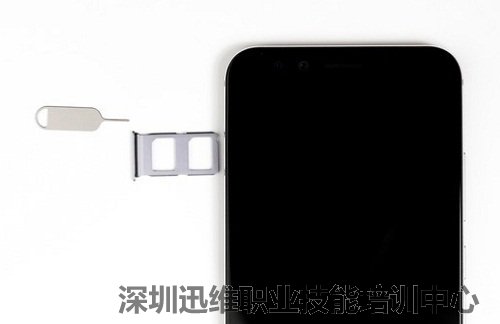

　　首先，将机器关机，然后用顶针取sim卡托。

取出sim卡托 图2

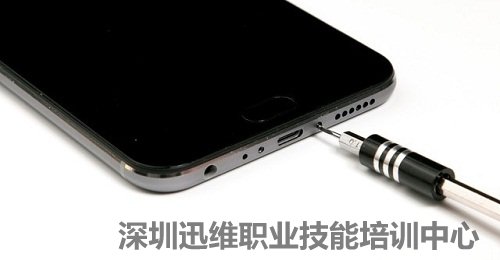

　　接下来，卸掉底部两颗固定螺丝。

卸掉底部两颗固定螺丝 图3

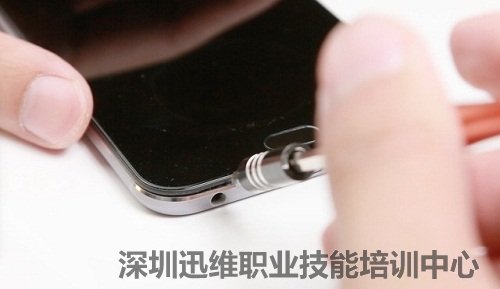

　　随后使用吸盘和撬片辅助将屏幕分离，由于机壳衔接非常紧，所以撬片很难插入，用尖锐东西撬出缝隙然后使用撬片插入在慢慢分离。

vivo x9plus拆机 图4

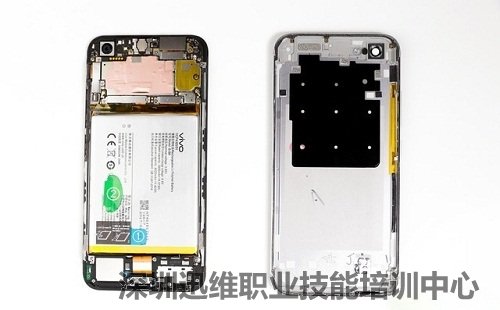

　　经过小心的努力机壳算是完整成功分离，机壳衔接非常牢固就算摔落也不会散架，打开机壳可以看到机身采用三段设计，机壳上除了散热贴和天线触点外，没有多余部件。

机壳成功分离 图5



　　来看下拆下的机壳，机壳上在主板的对应位置覆盖有石墨导热贴辅助散热。

vivo x9plus拆机 图6

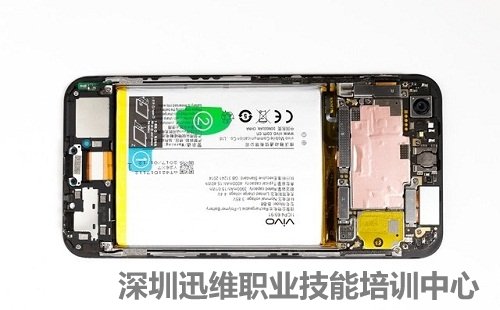

　　再来看看机身，三段式设计看起来没什么不同。

机身三段式设计 图7



　　来看下机身主板顶部，板的布局十分紧凑，所有的芯片都设计在屏蔽罩内，所有连接器则被独立的金属盖板固定。

vivo x9plus拆机 图8

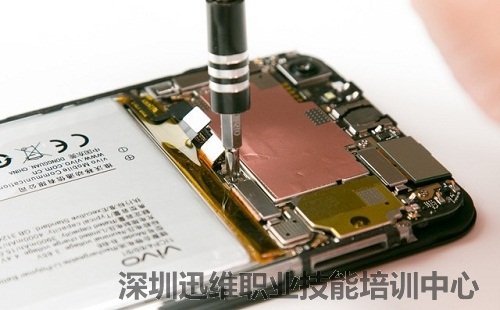

　　接下来使用螺丝刀，卸掉固定电源BTB固定盖板支架的螺丝。

vivo x9plus拆机 图9

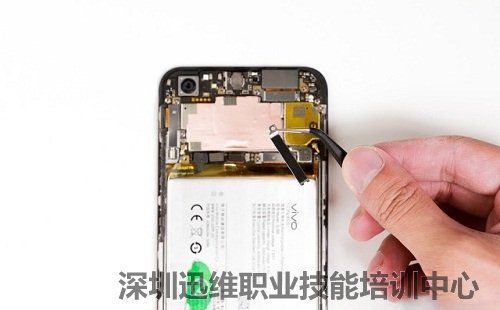

　　卸掉螺丝后使用镊子将盖板取下。

vivo x9plus拆机 图10

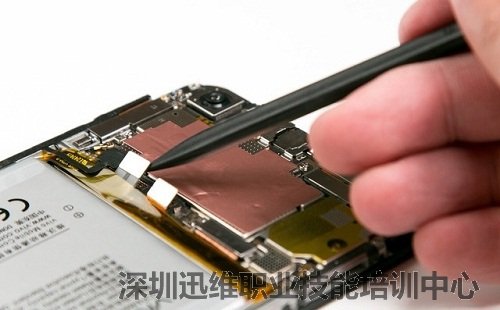

　　然后使用撬棒断开电源BTB。

断开电源BTB 图11



　　接着使用螺丝刀卸掉另一个固定盖板支架。

vivo x9plus拆机 图12

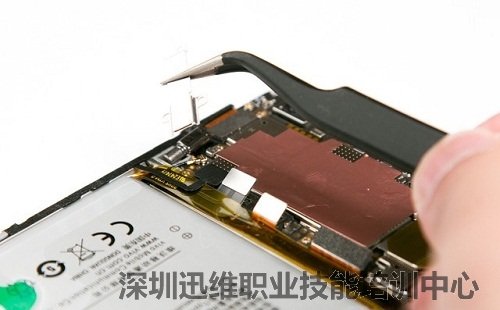

　　然后使用镊子取下固定盖板。

vivo x9plus拆机 图13



　　接下来将主板上的固定螺丝卸掉主板就可以取下了。

vivo x9 plus拆机 图14

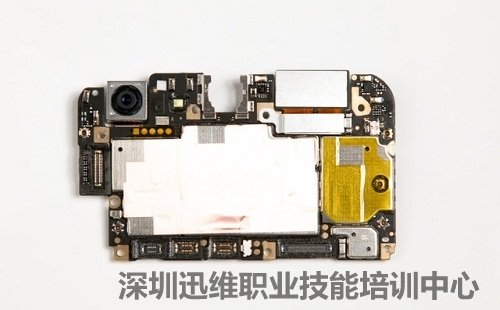

　　取下的主板正面、背面。


主板正面 图15


主板背面 图16

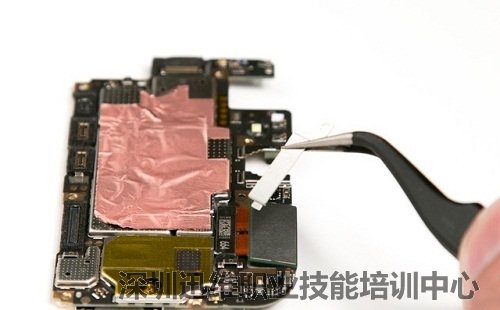

　　撕掉金属屏蔽罩可以看到屏蔽罩是焊死的，这里就不拆掉了。

vivo x9plus拆机 图17



　　接下来拆掉后摄像BTB固定支架。

vivo x9plus拆机 图18



　　然后使用撬棒断开后摄BTB，慢慢将前置双摄取下。

vivo x9plus拆机 图19

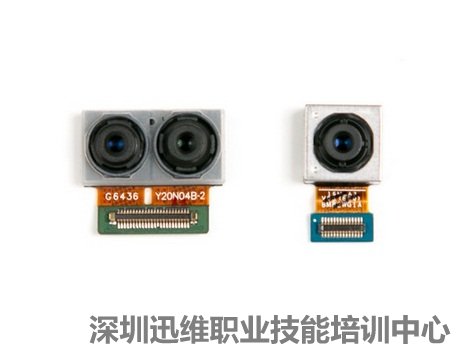

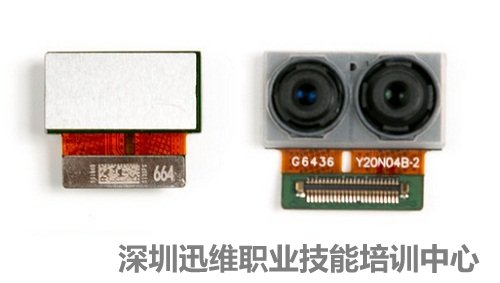

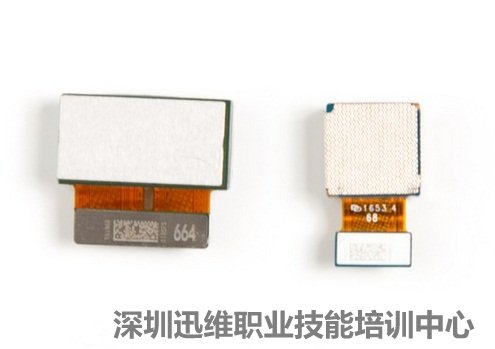

　　前置双摄是集成在一个模块里的，带自动对焦，可以看出镜头的大小不一样，大的肯定就是那枚2000W像素的了。

vivo x9 plus拆机 图20

vivo x9 plus拆机 图21

vivo x9 plus拆机 图22

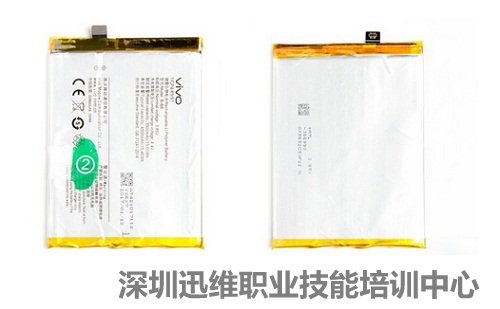

　　主板拆完了，接下来拆中部电池。电池非常容易拆卸，根据拉带提示操作，电池就可以轻松取下。

vivo x9 plus电池 图23

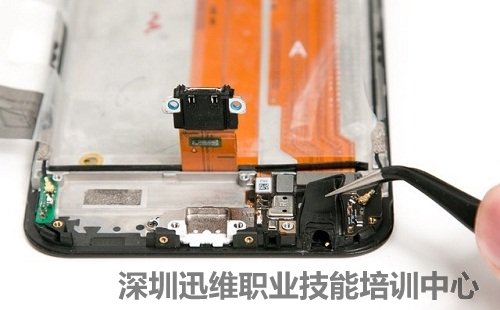

　　接下开拆掉数据接口固定螺丝，将数据接口撕起。

vivo x9 plus拆机 图24

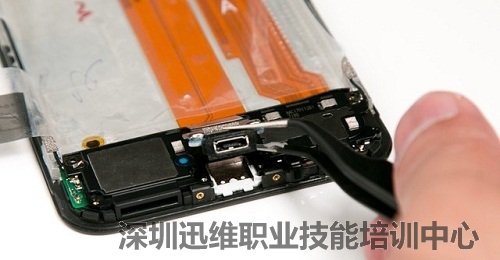

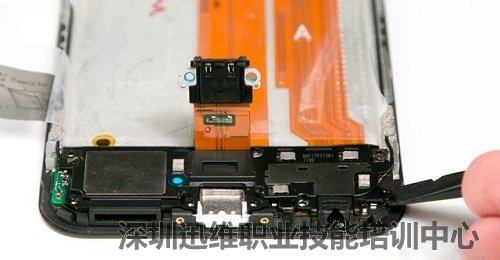

　　接着使用撬棒撬开扬声器模块。

vivo x9 plus拆机 图25

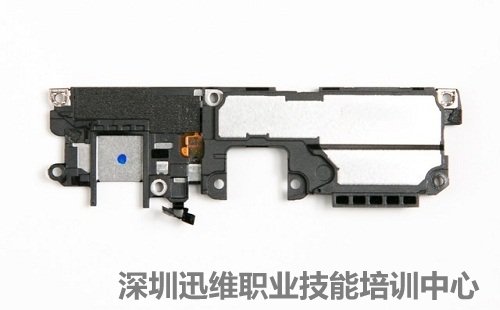

　　取下的扬声器支架模块内部。

取下的扬声器支架模块内部 图26

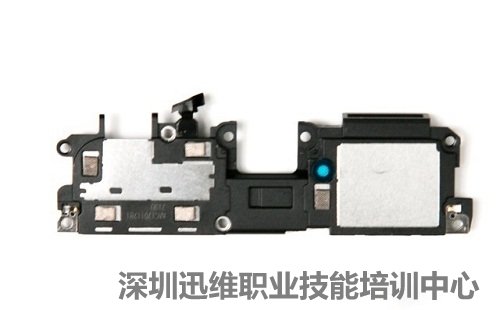

　　取下的扬声器支架模块外部。

取下的扬声器支架模块外部 图27



　　接下用镊子取下耳机座。

取下的耳机座 图28

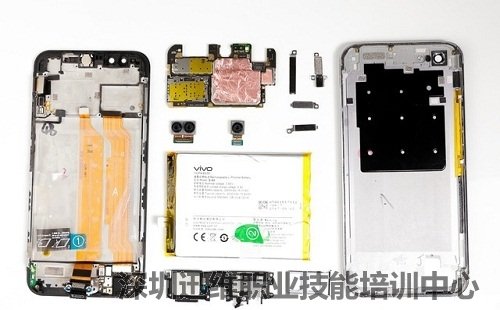

　　vivo x9 plus拆机到这里就结束了，最后来张全家福！

vivo x9 plus拆机全家福 图29
