魅族18 PRO拆机图解教程
魅族18系列是魅族成立18周年之作，被称为“双旗舰”，超大VC液冷散热设这款手机的亮点，魅族双旗舰的内部结构如何呢？下面我们通过魅族18 Pro拆机，一起来看看吧！
魅族18 Pro拆机方法/步骤：

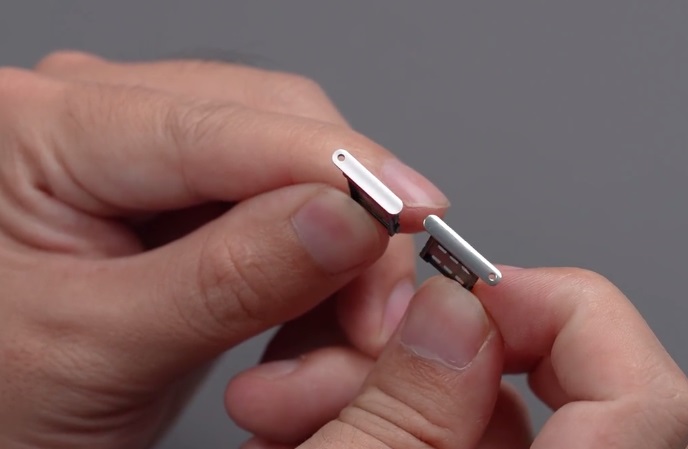

关机后取出卡托卡。托位于机身底部，双nano设计。奇怪的是魅族18的卡托孔洞居然比PRO的要深，两者卡托只是在表面的工艺有所不同，一个磨砂一个光面。

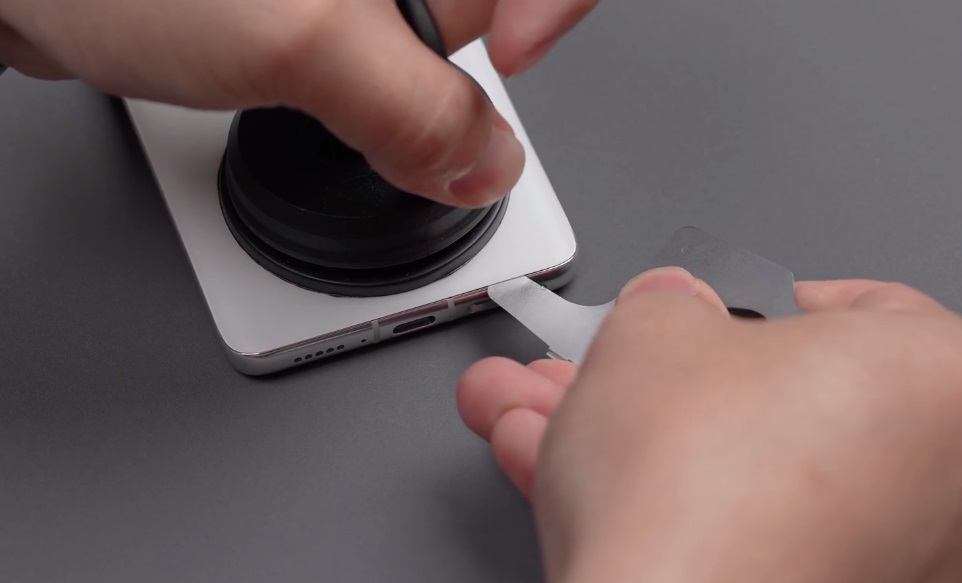

拆卸后盖。常规的三明治结构设计，加热垫90℃加热三分钟用吸盘在底部起开一条缝隙，小心划开一个口子后再用厚的塑料拆机片完全划开底部，接着沿四周划开。

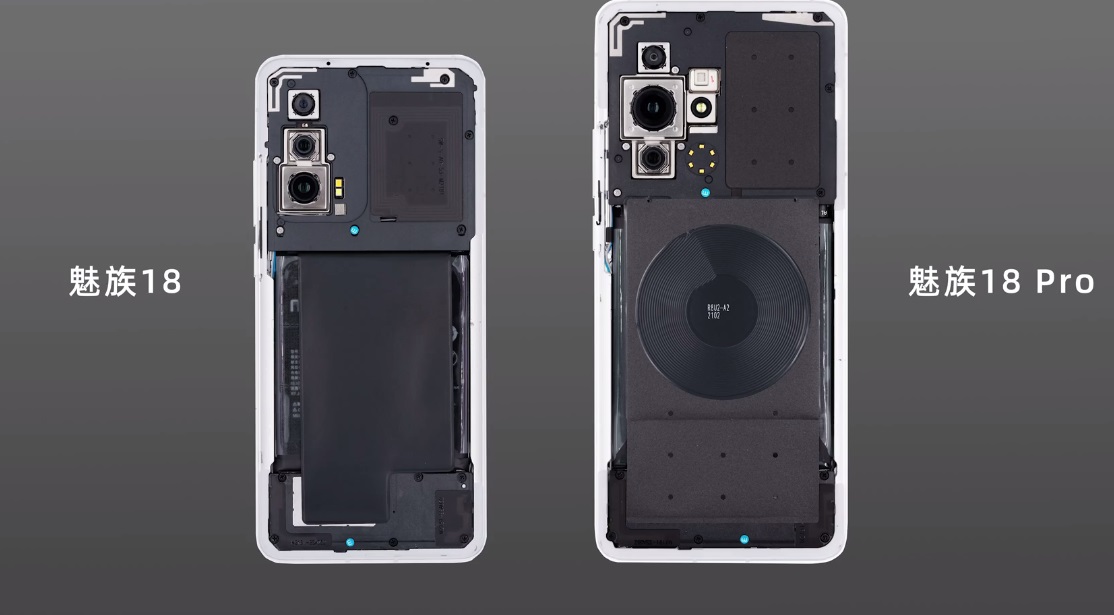

后盖材质都为玻璃，内侧结构也简洁的一致。魅族18PRO用的还是熟悉的环形闪光灯，而魅族18因为内部空间的限制采用了常规的双色温闪光灯，并且是直接焊接在主板上的。

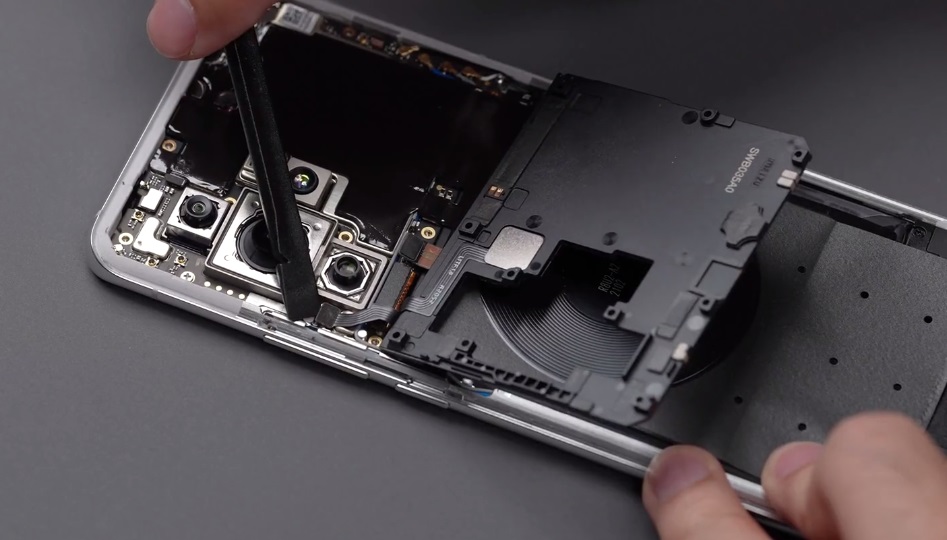

拆主板。卸下固定18PRO主板盖板的10颗螺丝，挑开连着无线充电模块和环形闪光灯的排线。NFC是通过触点的方式和主板相连，至于18的盖板就比较简洁了，也是10颗螺丝两种规格。

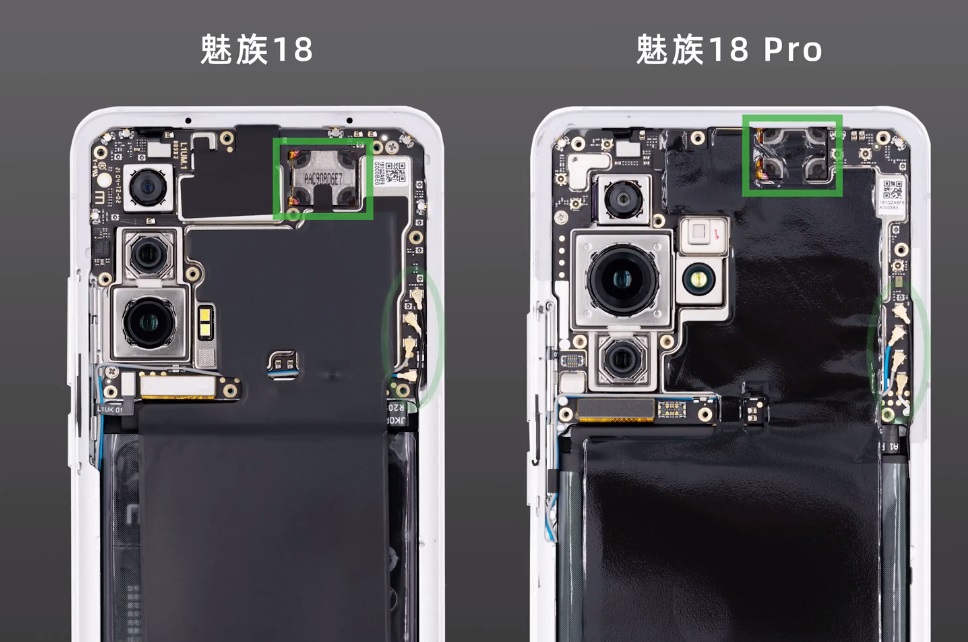

两者表面都有大面积的散热膜覆盖，上至前摄背面，下至喇叭box。听筒都是集成了扬声器的设计。

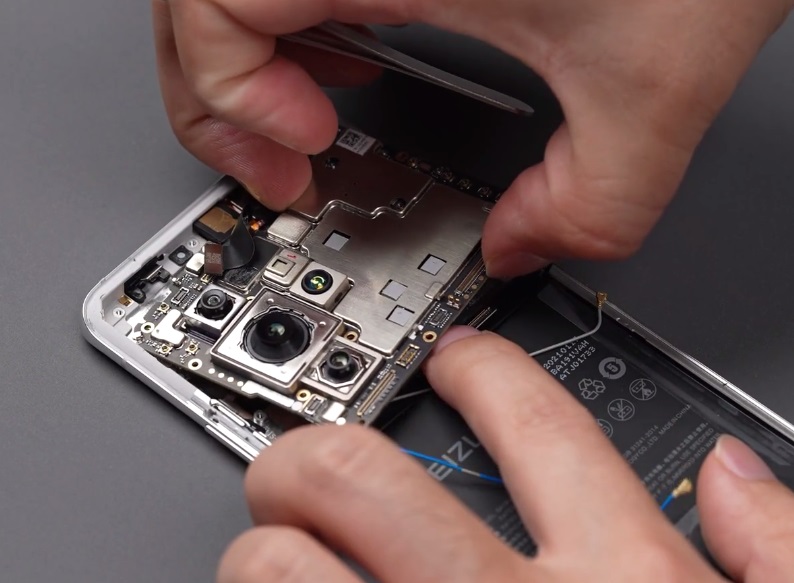

挑开前设和感应组件的BTB，再挑开右下角的4个同轴线接口，并且拉出线槽，最后卸下一颗固定主板的螺丝，就可以从下方取出主板。

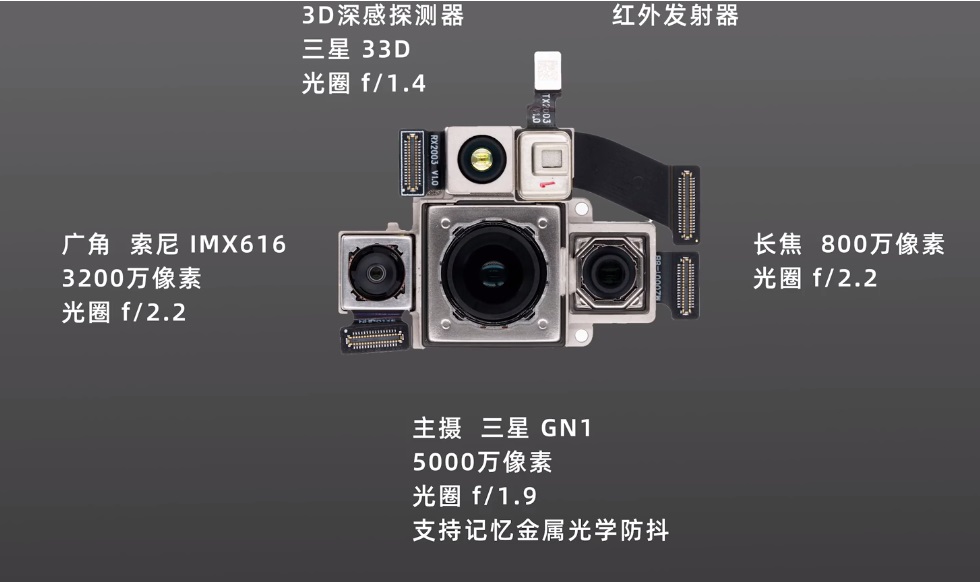

主射采用了大底的GN1并且配备了记忆金属光学防抖。深感镜头和红外发射器是一个单独的组件。

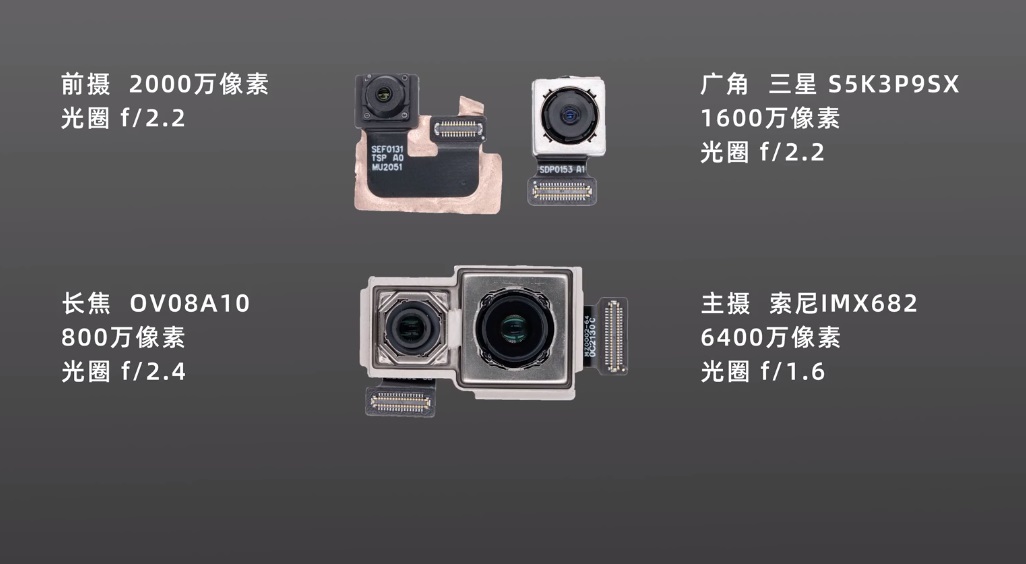

魅族18的后设参数虽然不如18PRO那么强悍，但是基本的焦段比如超广角、长焦还是覆盖到了的。

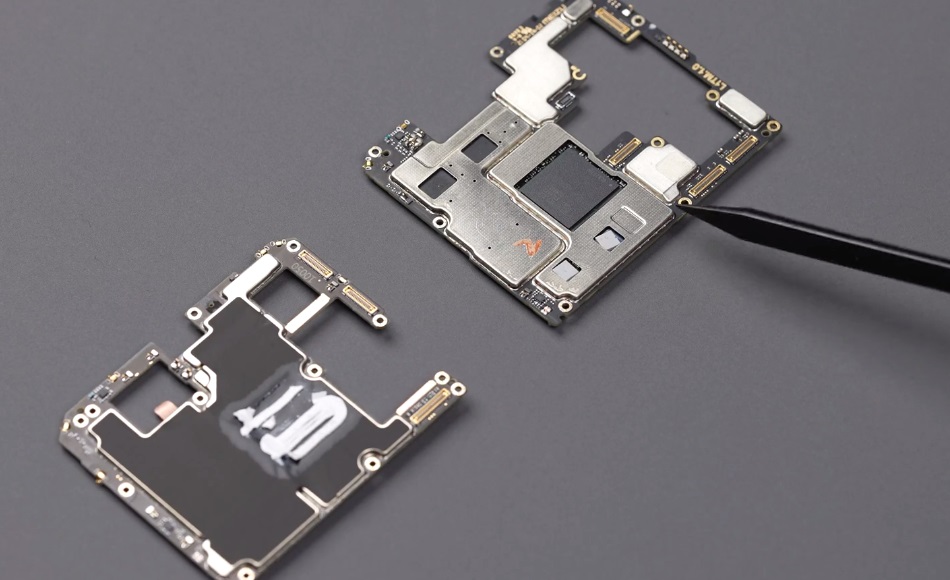

再来看看满血版的LPDDR5 RAM，骁龙888和UFS 3.1的ROM也在这个位置，至于魅族18在性能这一部分丝毫没有缩水。

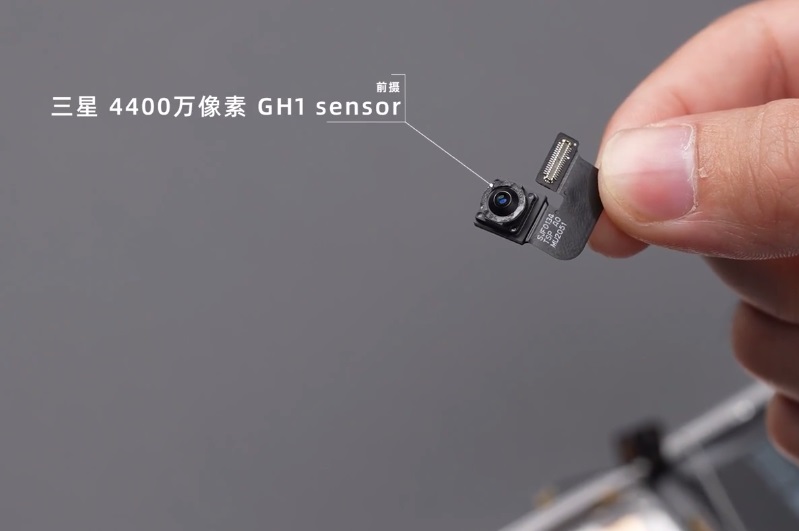

前摄采用三星4400万像素的GH1 sensor。

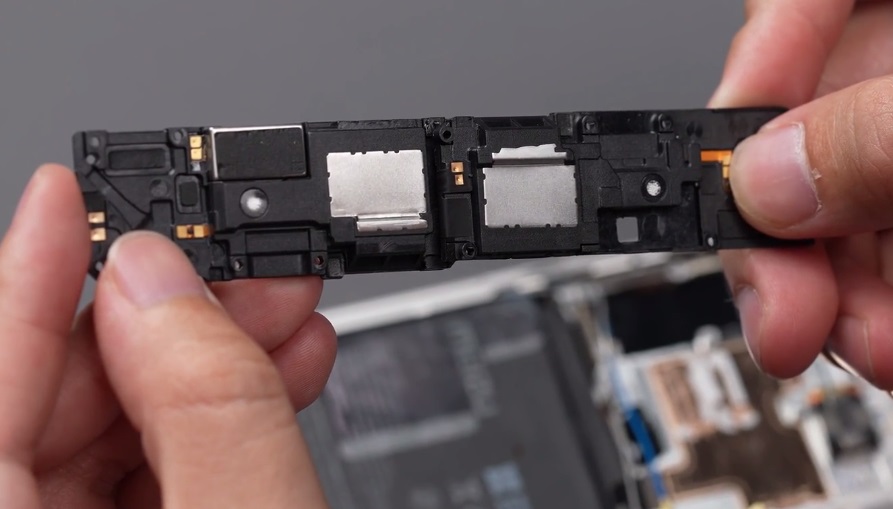

拆卸副板。拆下表面的7颗螺丝，可以看到将近2/3的区域都是扬声器，反观魅族18的扬声器和18PRO尺寸将近，并且马达部分采用了0815尺寸的x轴横向线性马达。

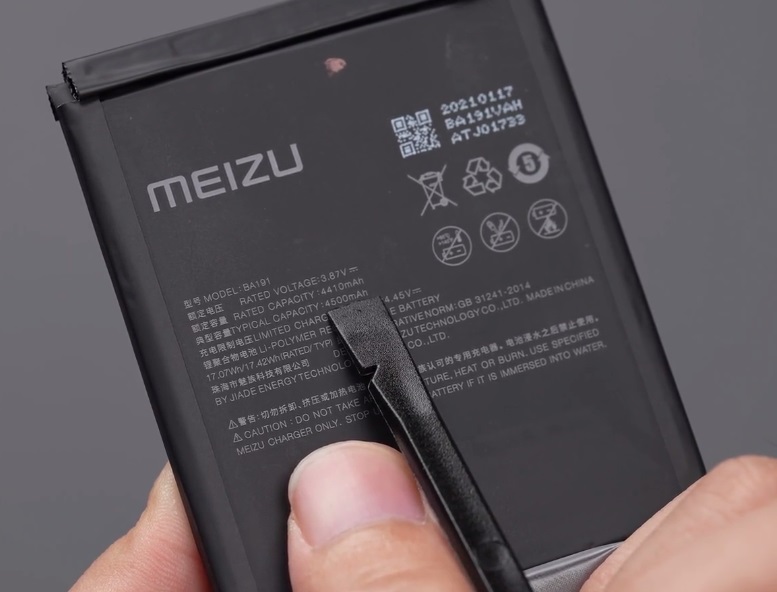

18PRO的电池容量是4500毫安，18是4000毫安，都采用了ALT电芯。

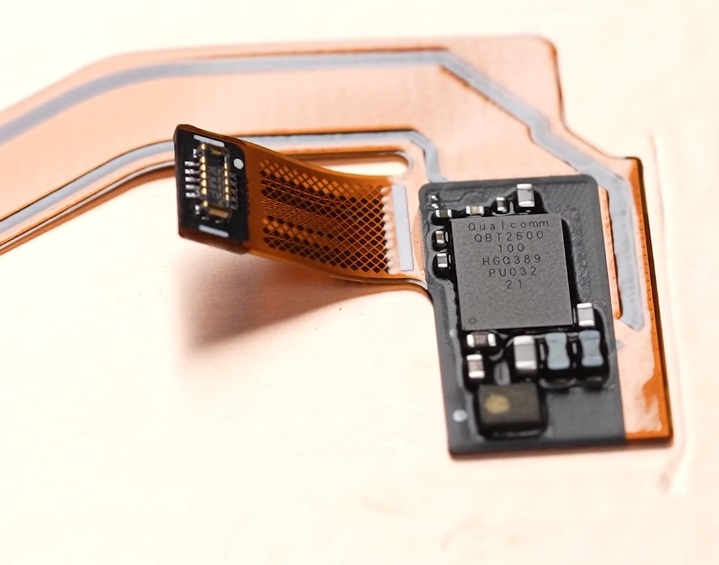

再来看一下超声波指纹模组，BTB接口设在了上方，用一根长排线连接下方的主体部分，模组来自高通的OBT2600，识别速度确实非常快。

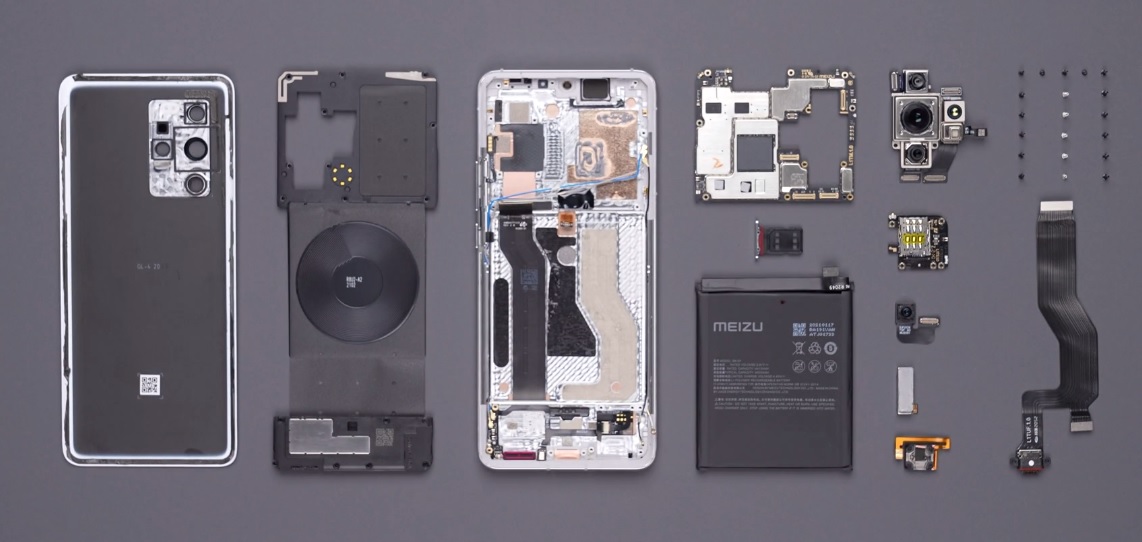

魅族18 Pro拆机全家福。
