联想PHAB2 Pro拆机教程
联想PHAB2 Pro是联想首款搭载TangoAR技术的手机，硬件上配备了传感器阵列和三枚后置摄像头，PHAB 2 Pro搭载高通骁龙652处理器，4GB RAM+64GB ROM。那么它的内部结构究竟是什么样？做工又如何呢？下面我们通过联想PHAB2 Pro拆机来一一为您揭晓答案。
联想PHAB2 Pro拆机方法/步骤：
一体化金属后壳的手机有两种方法拆解，其中底部有螺丝可以拧的机型和iPhone拆解方法相似，如果没有螺丝可以拧，那就只能先加热屏幕，再用吸盘分离机身。

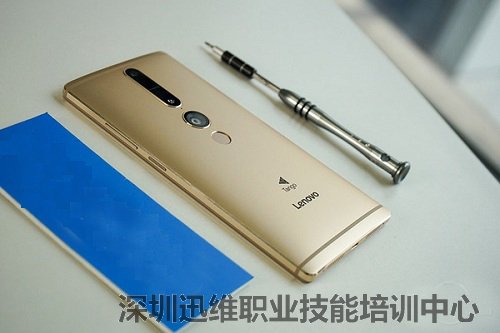

联想PHAB2 Pro一体化金属后壳

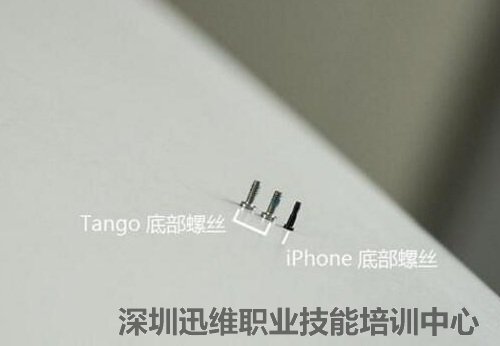

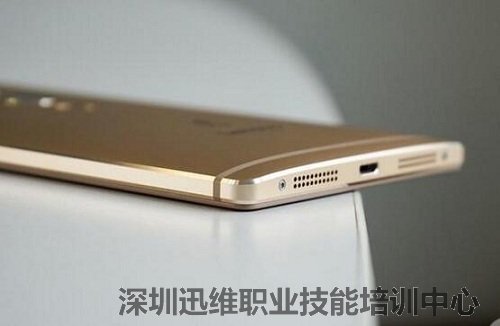

PHAB2 Pro的机身底部的螺丝。
联想PHAB2 Pro机身底部的螺丝

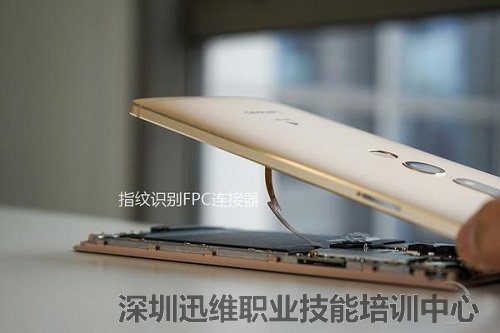

拆开后壳，能看到一条与主板相连的FPC连接器，连接指纹模块的。
联想PHAB2 Pro FPC连接器

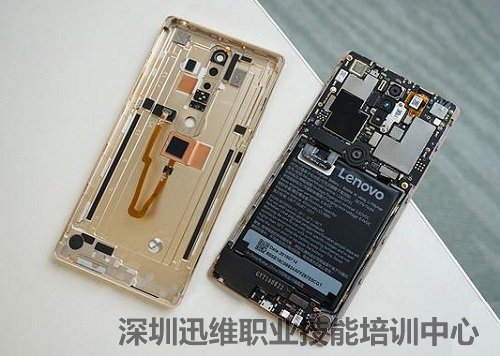

后壳与机身彻底分离。PHAB 2 Pro机身内部采用了三段式设计，上部分是主板，中间是电池仓，最下面的是副板以及扬声器模块。
后壳与机身彻底分离

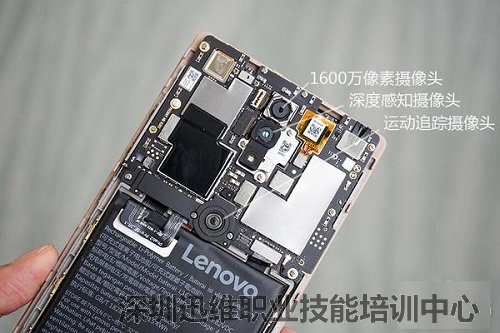

PHAB 2 Pro后置三个摄像头，一个用于拍照/录像的1600万像素摄像头，另外2颗用于AR技术感知运动的深度感知摄像头以及运动追踪摄像头。
联想PHAB2 Pro 后置三个摄像头

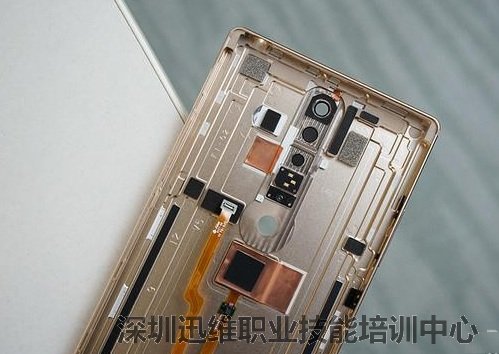

金属后壳特写。开了四个洞，分别是三个摄像头和一个闪光灯预留的。
金属后壳特写

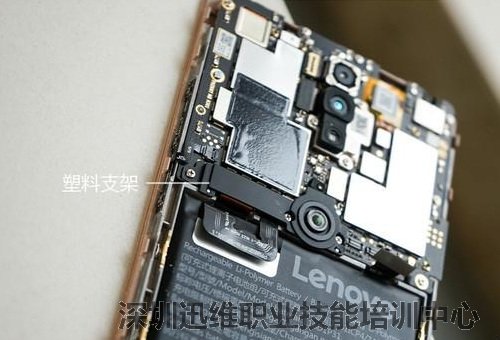

最下面的运动追踪摄像头使用塑料支架进行固定，支架顺便固定了电源排线和连接副板的排线。
塑料支架
支架固定了电源排线和连接副板的排线

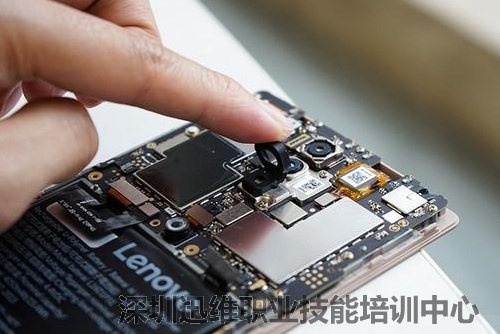

中间的深度感知摄像头表面覆盖了橡胶环，用以填充摄像头与后壳之间的空间。
联想PHAB2 Pro 深度感知摄像头表面的橡胶环

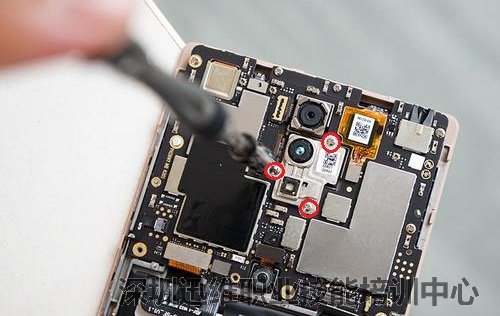

卸下摄像头支架的3颗螺丝。
卸下支架的3颗螺丝

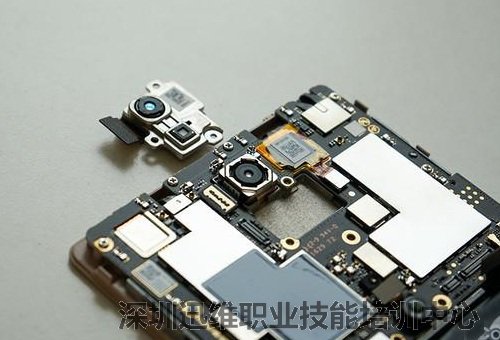

深度感知摄像头和闪光灯通过金属支架固定在一起。
深度感知摄像头和闪光灯

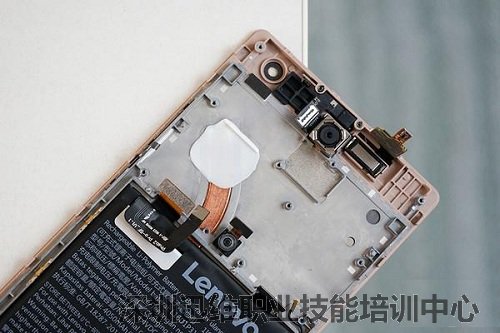

卸下主板后，可以看到PHAB 2 Pro的金属中框内置了一条热管，上面覆盖了一层硅脂，用于散热。
联想 PHAB2 Pro拆机-金属中框内置的热管

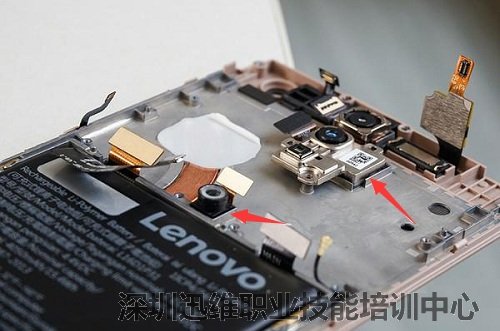

金属中框上有凹槽，用于固定摄像头的位置，凹槽+螺丝固定相当结实。
联想 PHAB2 Pro拆机-金属中框上有凹槽

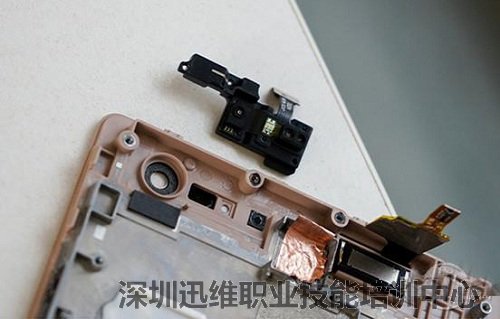

顶部光线距离传感器、降噪麦克风模块整合在一起。右边的凹槽是用于成像的1600万像素摄像头，再右边则是听筒。
光线距离传感器、降噪麦克风模块整合在一起

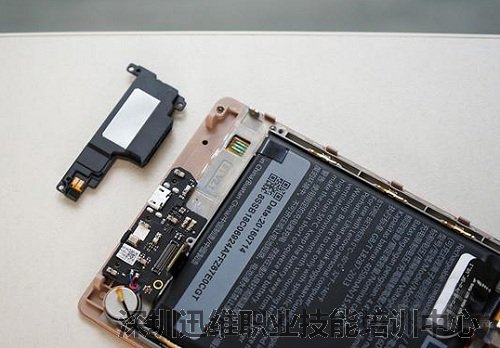

机身底部的内置扬声器，压在下面的则是副板。
联想PHAB2 Pro拆机-内置扬声器

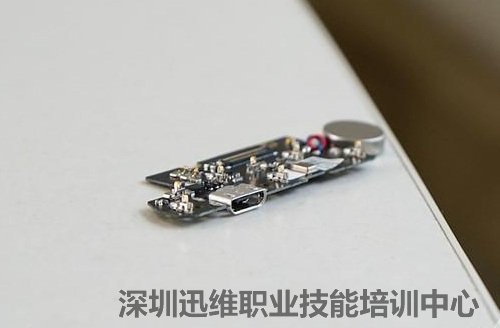

副板集成micro-USB口、震子、话筒等等。
副板集成micro-USB口、震子、话筒等等

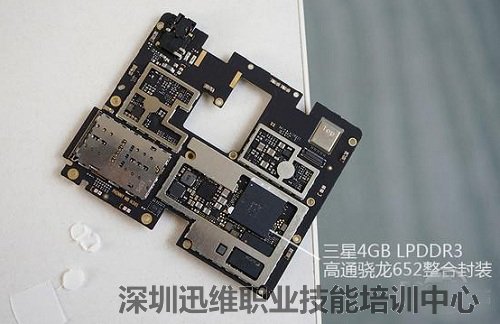

PHAB 2 Pro搭载高通骁龙652处理器，4GB RAM+64GB ROM，芯片与屏蔽罩之间同样填充了导热硅脂。
联想PHAB2 Pro拆机-主板正面

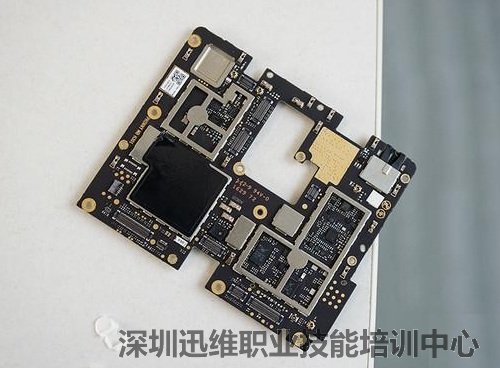

主板另一面是一堆RF和电源管理芯片。
联想PHAB2 Pro拆机-主板背面

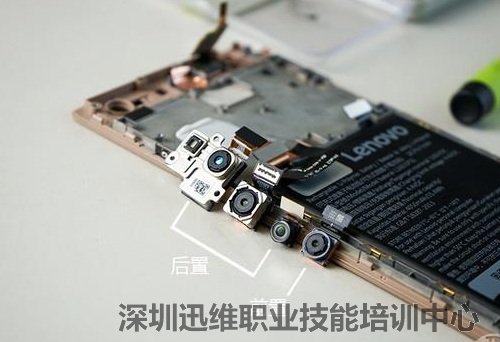

PHAB 2 Pro的4个摄像头，后置3个为：用于拍照/录像的1600万像素摄像头，2个用于AR技术感知运动的深度感知摄像头以及运动追踪摄像头。前置则为800万像素摄像头。
联想PHAB2 Pro的4个摄像头

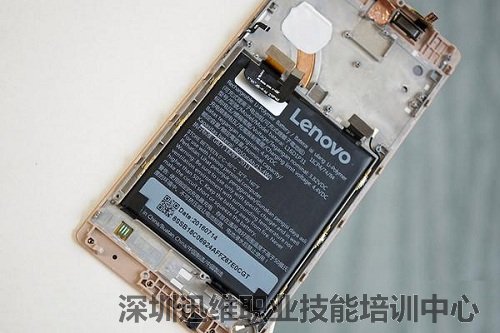

内置4050mAh电池特写。
联想PHAB2 Pro拆机-内置电池

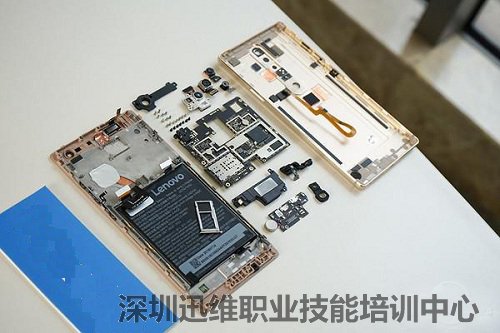

联想PHAB2 Pro拆机到此结束！附拆机全家福。
联想PHAB2 Pro拆机全家福一

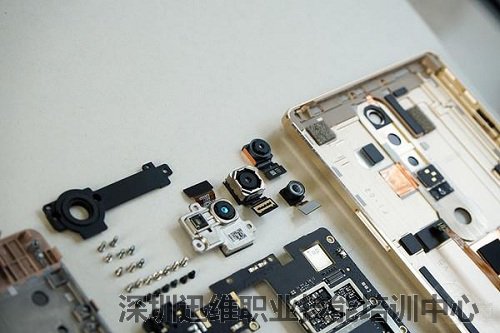

联想PHAB2 Pro拆机全家福二
