小辣椒 手机拆解:国民手机谁与争“疯”
小辣椒 手机整体设计中规中矩,边缘圆滑,做工看起来也比较精细。手机屏幕为5寸,分辨率1280×720,搭载主频1.2GHz的Marvell PXA1908四核处理器,1GB内存+8GB机身存储,后置摄像头和前置摄像头分别为800万/200万像素,单从配置上来看确实比较超值,虽然小辣椒 手机与旗舰机相比有较大差距,不过使用没多大问题的。下面便是小辣椒 手机的拆解过程。

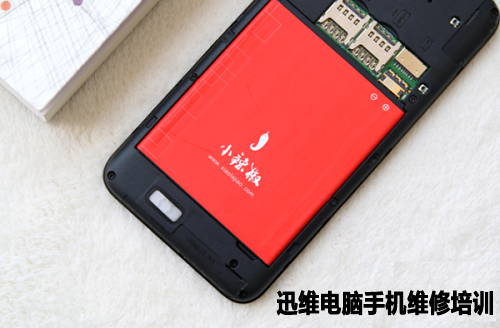

小辣椒 手机所配备的这块2000mAh电池比较轻薄,放在手机中不会占用太大的空间。
图一 小辣椒 手机拆解

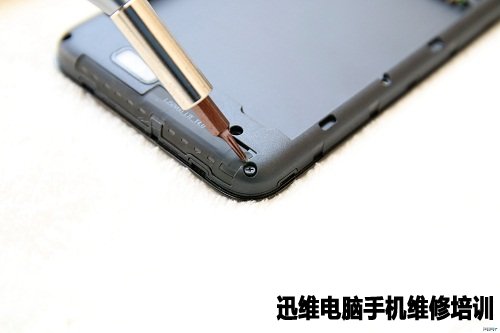

取下电池首先需要将手机背部的螺丝全给拧下来,背部总共有10颗螺丝并且都为同一型号,既节省成本还降低了维修的难度。
图二 小辣椒 手机拆解
图三 小辣椒 手机拆解

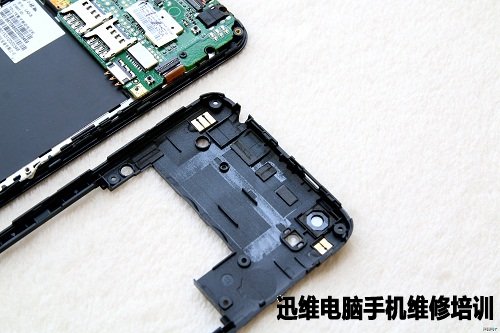

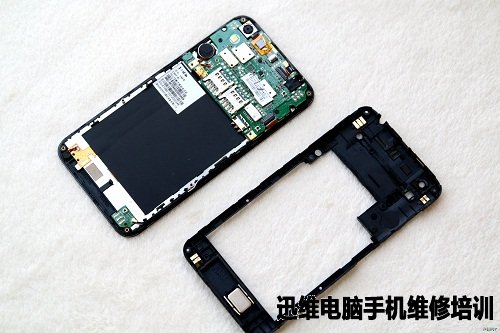

螺丝拧下来之后就可以打开后盖了,后盖和机身之间有很多的卡扣,所以在打开的过程中笔者还是废了不少功夫,后盖上方能够看到一些金属触点,这些触点和主板进行连接。
图四 小辣椒 手机拆解
图五 小辣椒 手机拆解
图六 小辣椒 手机拆解

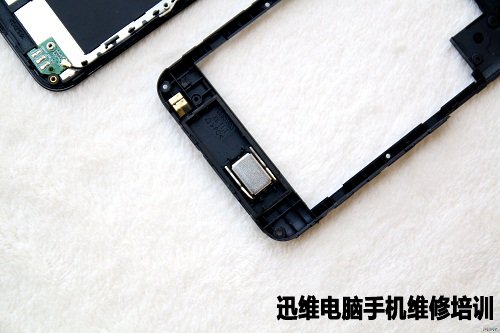

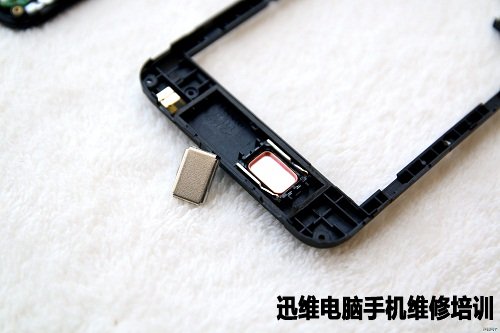

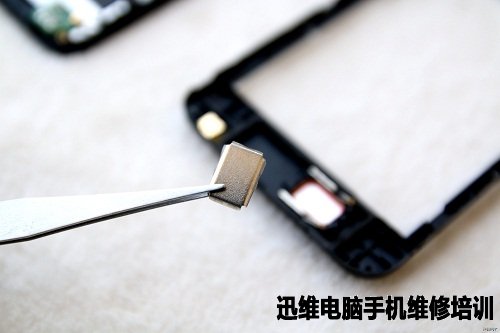

扬声器位于后盖下方,乍眼看上去有点像金属屏蔽罩罩在上方,当我打开的时候才发现其实那是一块磁铁,其内部则是一圈圈铜线,铜线圈加上磁铁能够制成扬声器。
图七 小辣椒 手机拆解

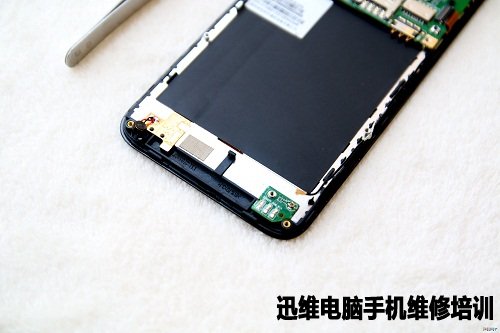

不难看到在电池仓下方有一块黑色部分,黑色部分其实是石墨层,在手机发热的时候能够对手机起到一个散热过程。
图八 小辣椒 手机拆解

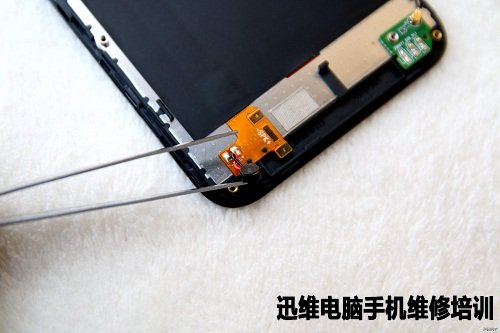

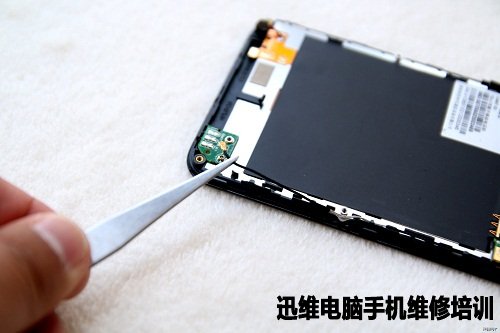

左下方的这个元器件为拾音话筒,在打电话的过程中要想对方能够清晰听清你说的话就得靠这个拾音话筒,机身内部的拾音话筒是用胶水粘在上面的,在拆机的时候才被我用镊子夹了起来。
图九 小辣椒 手机拆解
右下方则是信号天线的连接点,在拆卸的时候需要小心一些避免弄断信号天线。
图十 小辣椒 手机拆解
图十一 小辣椒 手机拆解

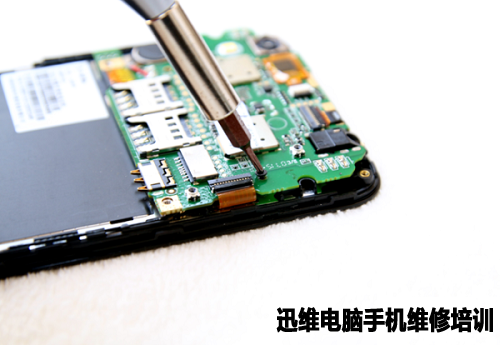

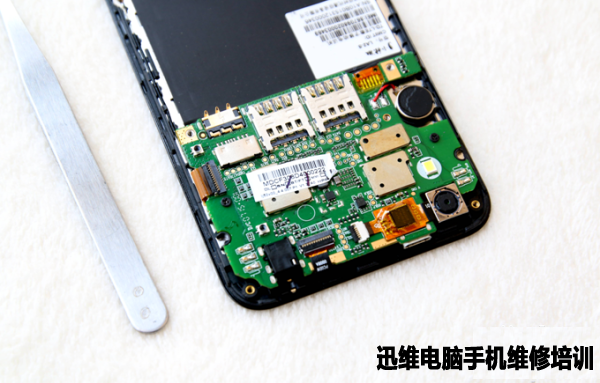

在拆主板之前需要先用螺丝刀将主板上的螺丝全部拧下,“国民手机”的主板主要被2颗螺丝所固定,螺丝的规格和后盖上的螺丝是一样的,总体上主板固定得还算比较稳固。
图十二 小辣椒 手机拆解

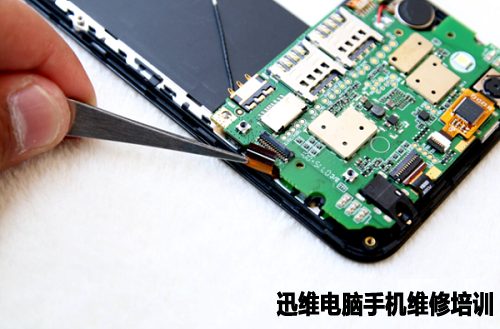

拧下螺丝之后,就要开始拆排线了,在拆排线的时候需要借助镊子并且还要小心一些,如果排线断了的话将会造成手机部分功能的损失,第一步我们开始拆的还是屏幕排线,将上面的小卡扣拆开来还是比较方便的。
图十三 小辣椒 手机拆解
将前置摄像头的排线拆下来。
图十四 小辣椒 手机拆解
将要拆除后置摄像头排线,可以看出后置摄像头上连着一枚芯片,我想这枚芯片应该就是独立的ISP吧。
图十五 小辣椒 手机拆解

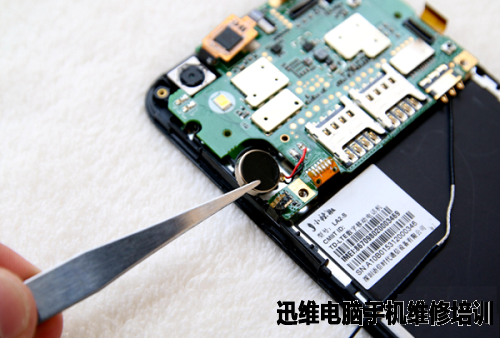

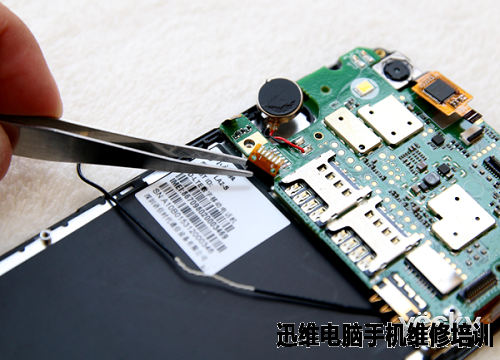

拆除震动马达,马达的拆除过程中没有太大的难度,只要用镊子将马达轻轻挑起就行。
图十六 小辣椒 手机拆解
小辣椒 手机上的实体按键是不能简单拆卸下来的,所以我们只能够将其排线和主板之间进行分离,而这里的排线是用松香点上去的,为了能够让大家看得更明白忍痛将排线强行和主板进行了分离,都要哭了。
图十七 小辣椒 手机拆解
将实体按键排线和主板进行分离,只不过这根排线在主板背面,所以操作起来难免有点儿麻烦,这根排线和之前那根是一样的,在拆除的过程中需要强行分离,同时在后置摄像头旁也有一根排线需要拆除,不过这根排线采用卡扣设计,所以拆除过程比较简单。
图十八 小辣椒 手机拆解

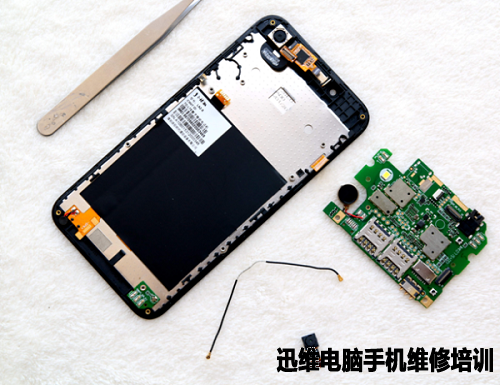

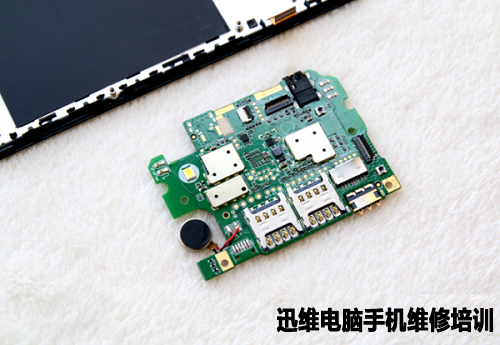

我们能够将主板和屏幕进行分离了,整机主要就是由一块主板、一根信号天线、前置摄像头+后置摄像头以及屏幕所构成!说到这里并没有结束,我们再细看一下这款手机主要的元器件吧。
图十九 小辣椒 手机拆解
小辣椒 手机的前置摄像头是粘贴在主板上的所以用镊子能够很轻松的将其分离开来。
图二十 小辣椒 手机拆解

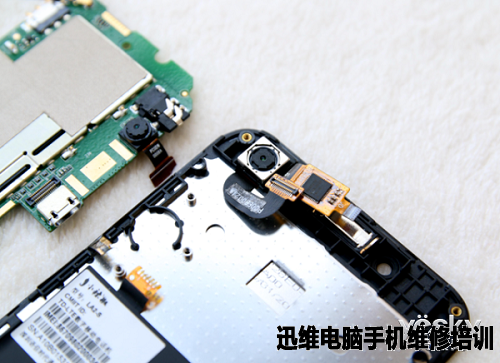

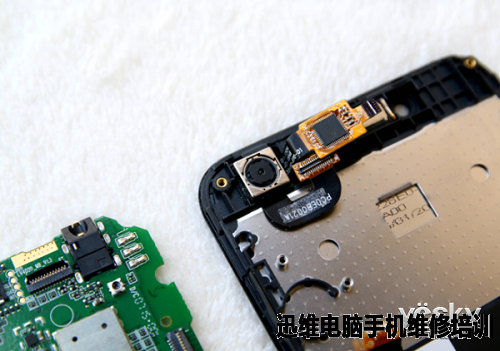

后置摄像头被紧紧粘牢在屏幕面板上了,想尽办法也没能够将其分离下来,尽管没有分离下来我们还是能够看到摄像头两边排线的。
图二十一 小辣椒 手机拆解

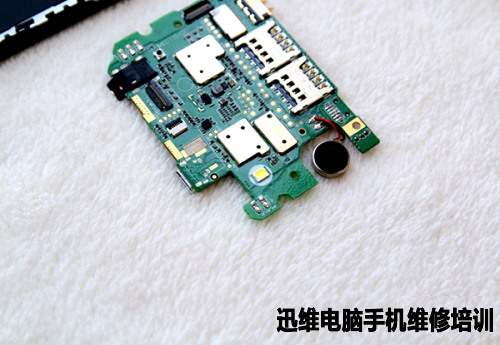

手机的CPU和内存都被金属屏蔽罩所罩着,本来还想打开给大家看看,但由于金属屏蔽罩被焊死在主板上所以无能为力了,我们接着看下面。
图二十二 小辣椒 手机拆解
震动马达下方则是一枚LED补光灯,在拍照的时候能够为其提供充足的光线。
图二十三 小辣椒 手机拆解

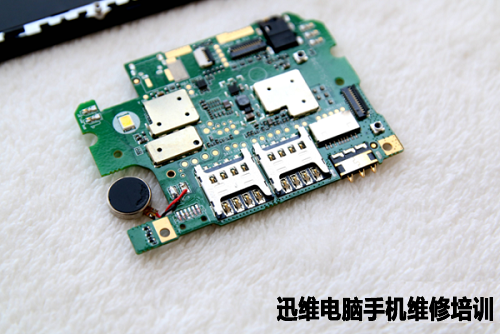

该机采用了双卡双待设计并且支持联通移动双4G,单从这一点上来说还是非常具有吸引力的,特别对于移动联通用户来说这就是一大福音。
图二十四 小辣椒 手机拆解

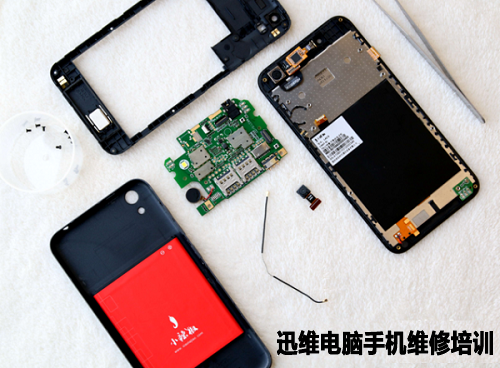

集合图:
图二十五 小辣椒 手机拆解
虽然小辣椒 手机便宜但也不难看出小辣椒并没有在做工上偷工减料,所以说这款小辣椒 手机还是很值得一试的!拍照方面,小辣椒 手机配备了一枚800万像素后置和200万像素前置摄像头,采用CMOS传感器,配备LED闪光灯,虽然像素不高,但在399的价位上也不能要求太高,不过整体表现还是令人十分满意的。
