小米5c做工怎么样 小米5c拆机图解
小米5c屏幕5.15英寸，搭载澎湃S1处理器，3GB内存+64GB机身存储，前置800万像素摄像头+后置1200万像素摄像头。作为一款定位年轻人的中端机型，其做工如何呢？松果澎拜S1又是什么样呢？接下来我们通过小米5c拆机来一探究竟吧！

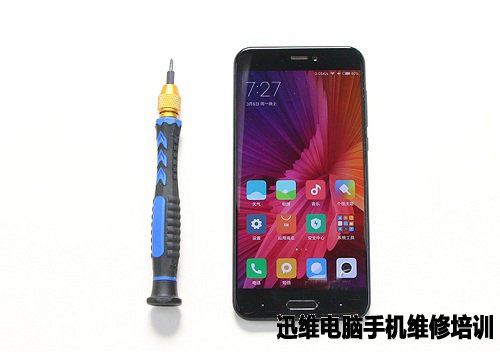

小米5c拆机 图1
小米5c拆机方法/步骤：

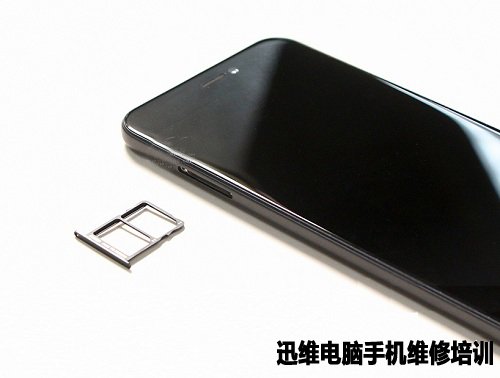

拆机第一步，首先关机，移除卡托，小米5c支持双卡双待，但不支持存储卡扩展。
小米5c拆机 图2

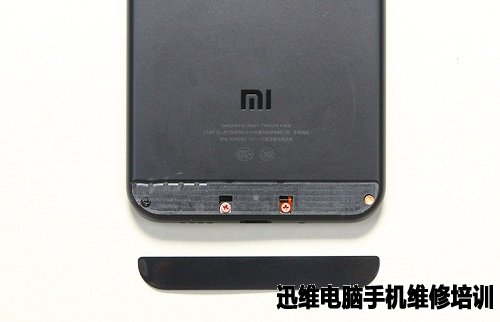

小米5c整个机身没有用螺丝进行固定，可以通过热风枪，催机身背面底部的玻璃装饰条进行加热，待胶融化后，取下玻璃装饰条，就可看到固定后壳与机身的四枚螺丝。
在安装时要注意：中间的两枚螺丝较长，两侧的两枚螺丝较短，而且颜色也有所不同，不要弄错了。另外，最右侧的螺丝上覆盖有易碎贴纸，如果自行打开后盖的话，就会失去官方保修资格。
小米5c拆机 图3

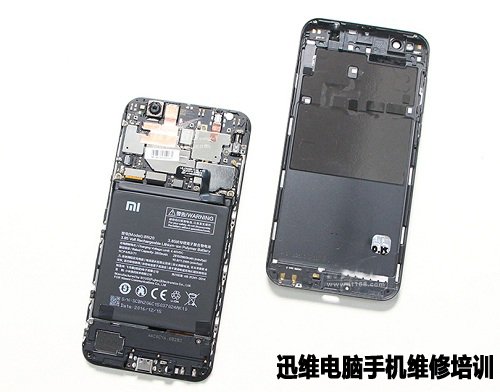

移除了机身背面底部的螺丝后，从屏幕底部吸起一条缝后，利用撬棒轻轻沿机身撬一圈分离卡扣后，就可以将机身与金属后壳分离。
小米5c拆机 图4

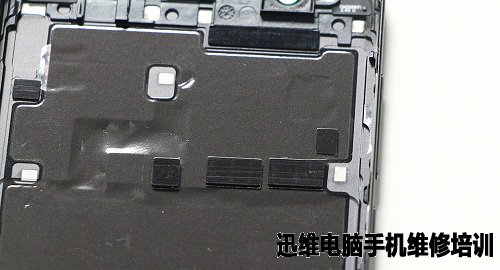

机身后盖上贴有一块大面积的石墨散热贴纸。
小米5c拆机 图5

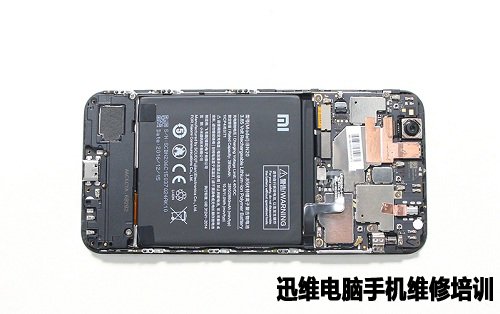

小米5c采用了常见的三段式布局设计，机身中间较大的空间留给了电池仓。
小米5c拆机 图6

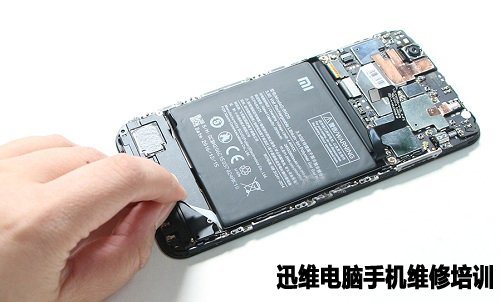

继续拆解前，首先需要断电，断开电池排线接口。小米5c更换电池时只需将两条无痕胶轻轻拉出，就可以将其取下。
小米5c拆机 图7

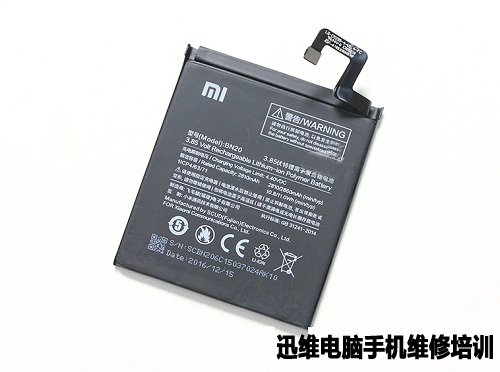

小米5c采用了一块工作电压3.85V/充电电压4.4V，电池容量为2860mAh，锂离子聚合物电池。
小米5c拆机 图8

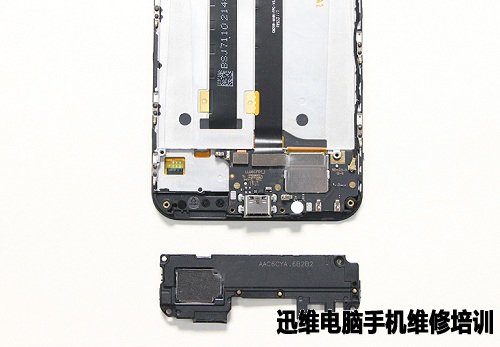

机身底部方面，一体式扬声器通过两枚螺丝与金属防滚架进行固定。底部的副板上集成了USB Type-C接口、麦克风以及天线弹簧触点等。
小米5c拆机 图9

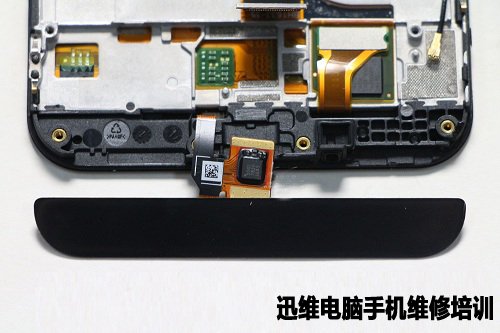

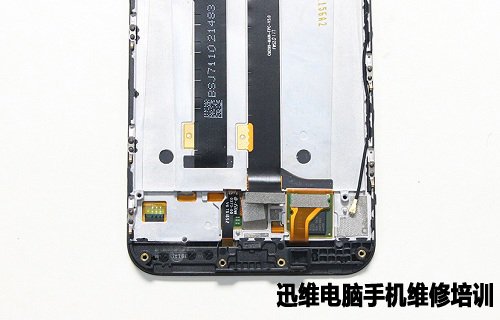

断开副板上所有连接，副板通过双面胶与金属防滚架固定。移除副板可以看到Home键被固定在屏幕总成中。
小米5c拆机 图10

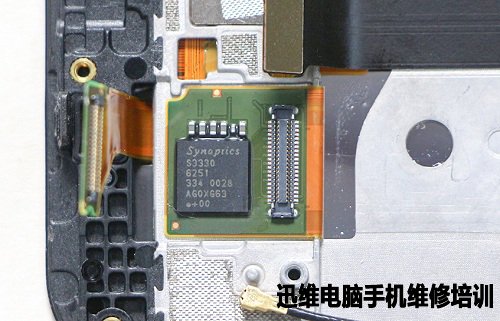

触控芯片特写。小米5c配备了一颗Synaptics公司的S3330触控解决方案芯片。
小米5c拆机 图11
指纹识别芯片特写。小米5c采用了来自FPC的指纹识别解决方案，由O-flim进行模组组装。
小米5c拆机 图12

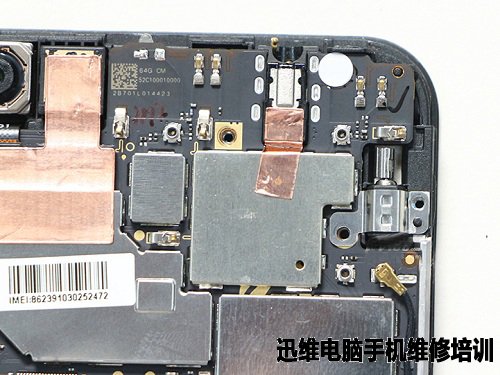

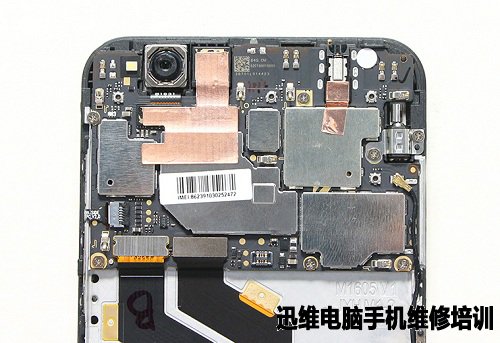

机身顶部主板上主要芯片位置上都覆盖有金属屏蔽罩，防止信号互相干扰。摄像头和耳机插孔上也贴有铜箔，起到辅助散热的作用。
小米5c拆机 图13

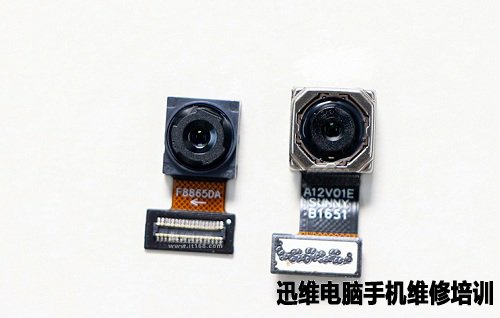

小米5c前置800万像素和后置1200万像素摄像头特写。
小米5c拆机 图14
小米5c的主板通过7枚螺丝进行固定，其中两枚位于转子震动器的金属固定片上，金属片一端与主板连接，一端与金属防滚架连接，拆卸主板时需注意。
小米5c拆机 图15

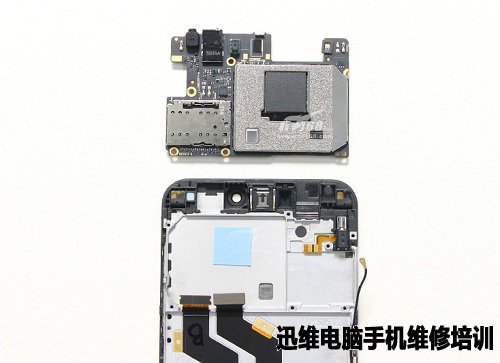

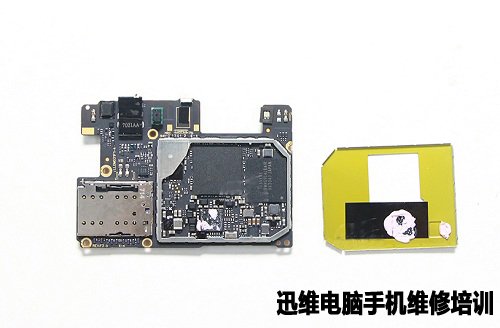

拆下主板后就可以看到重要的芯片位置，并且有硅脂垫保证散热。
小米5c拆机 图16

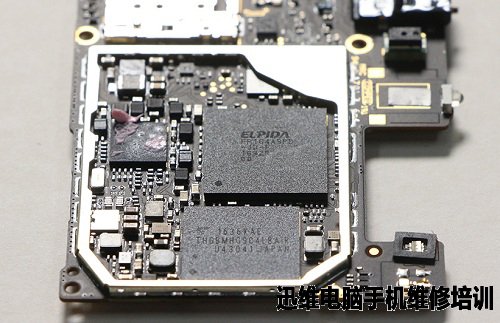

打开屏蔽罩可以发现，除了CPU部分有硅脂垫来散热外，电源管理芯片处也用硅脂来散热。
小米5c拆机 图17
目前绝大多数手机的CPU都是与内存封装在一起的，小米5c的澎湃S1实际上也是封装在这个尔必达内存芯片下的。
小米5c拆机 图18

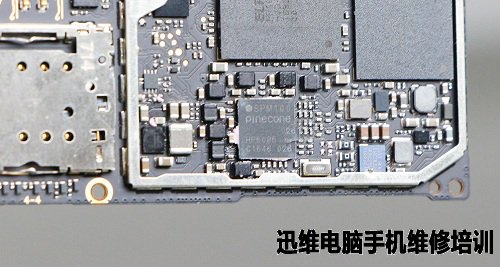

SPM100电源管理芯片特写。
小米5c拆机 图19

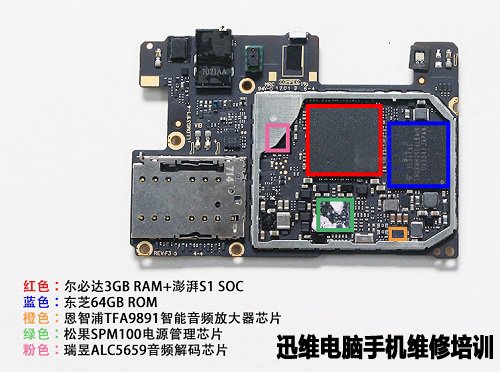

主板正面芯片组：
红色：尔必达3GB RAM+澎湃S1 SOC
蓝色：东芝64GB ROM
橙色：恩智浦TFA9891智能音频放大器芯片
绿色：松果SPM100电源管理芯片
粉色：瑞昱ALC5659音频解码芯片
小米5c拆机 图20

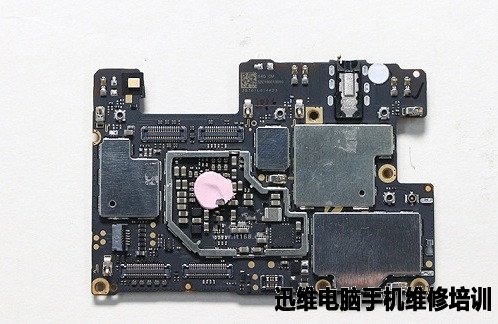

主板背面，除了CPU对应位置的电容上屏蔽罩可以拆卸，其他屏蔽罩均直接焊在主板上。
小米5c拆机 图21

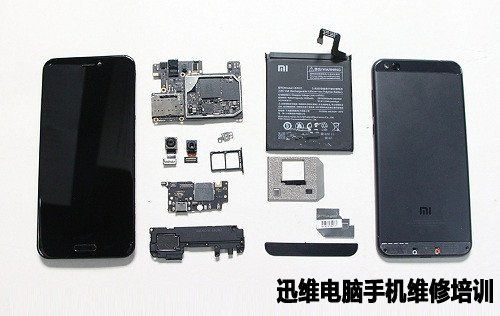

小米5c拆机到此结束！附小米5c拆机所有元件全家福。
小米5c拆机 图22
