锤子Smartisan M1L手机详细拆解
锤子旗舰机Smartisan M1L，它正面搭载了一块5.7英寸2K超清显示屏，CPU采用高通骁龙821处理器，SmartisanM1L由于外观的问题，做工和设计很难给出高分，毕竟它看起来完全没有T2那么精致，也没有坚果那么特立独行，下面对其进行拆解。

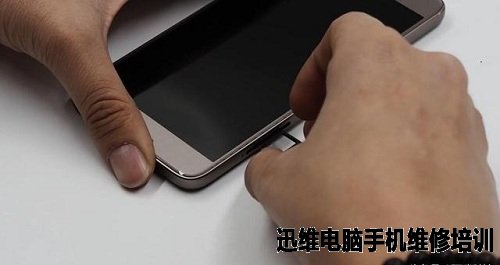

拆机之前首先取出卡托。
图1 锤子Smartisan M1L拆机图解

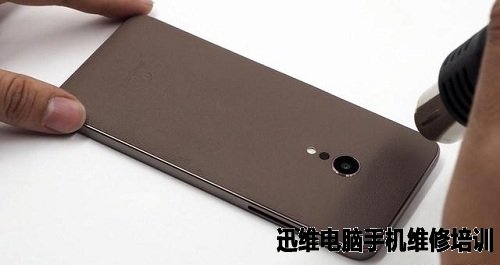

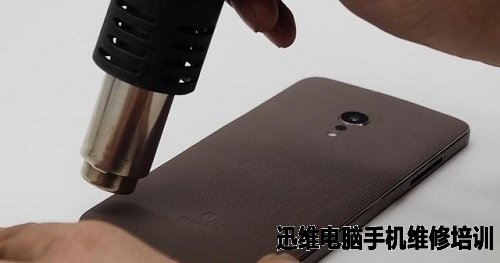

给机身背面整体加热，注意温度要控制好，不然真皮就会有损伤。
图2 锤子Smartisan M1L拆机图解
图3 锤子Smartisan M1L拆机图解

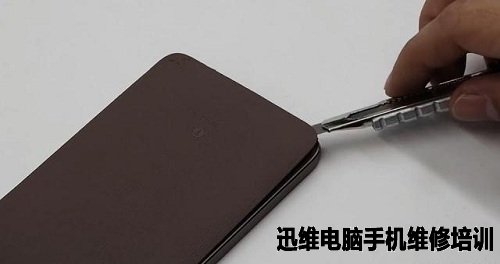

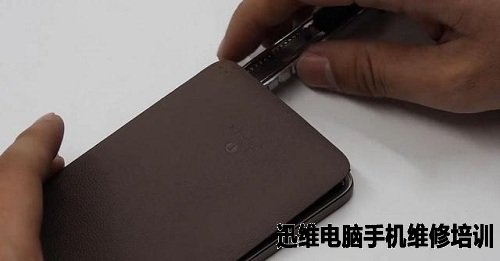

用撬片或者小刀轻轻打开后盖。
图4 锤子Smartisan M1L拆机图解

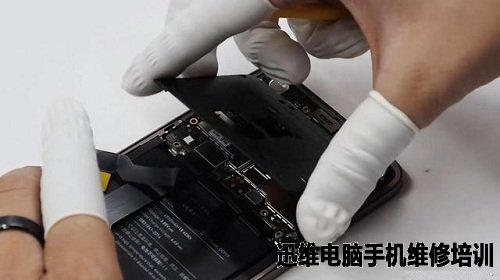

沿着边缘打开后盖。
图5 锤子Smartisan M1L拆机图解

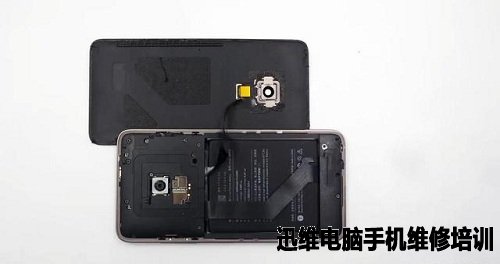

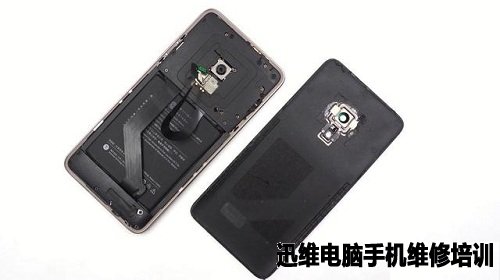

打开后盖我们可以看到内部了。
图6 锤子Smartisan M1L拆机图解
图7 锤子Smartisan M1L拆机图解

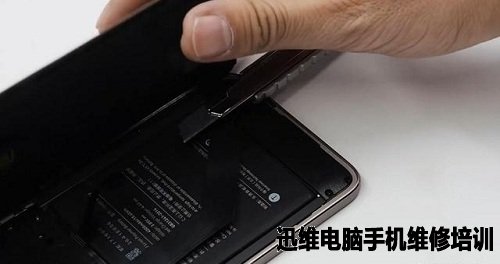

把机身与后盖分离。
图8 锤子Smartisan M1L拆机图解

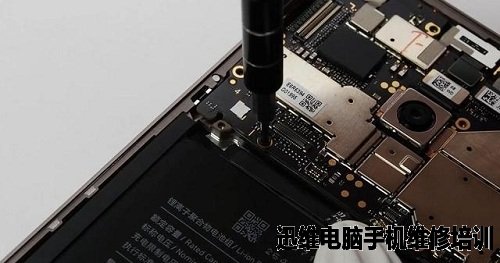

取下主板保护壳上的螺丝。
图9 锤子Smartisan M1L拆机图解
拿掉主板保护壳。
图10 锤子Smartisan M1L拆机图解

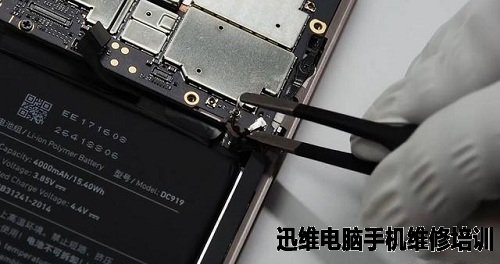

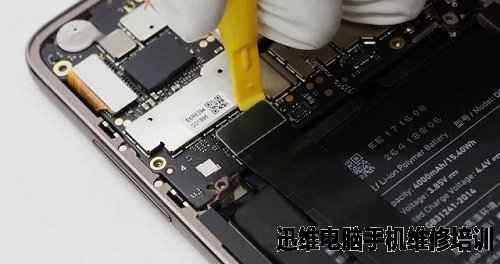

分离电池接口。
图11 锤子Smartisan M1L拆机图解

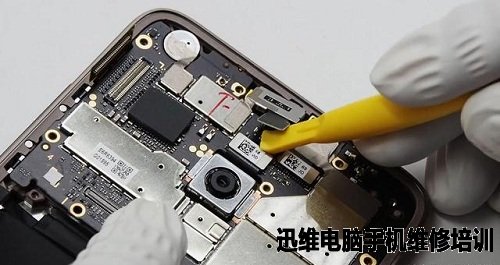

分离其它接口。
图12 锤子Smartisan M1L拆机图解
图13 锤子Smartisan M1L拆机图解
图14 锤子Smartisan M1L拆机图解
分离听筒和感应器接口。
图15 锤子Smartisan M1L拆机图解
拧下主板上唯一的螺丝。
图16 锤子Smartisan M1L拆机图解

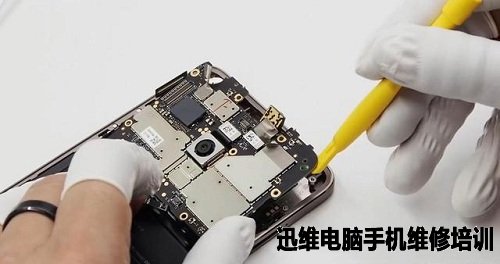

取下主板。
图17 锤子Smartisan M1L拆机图解

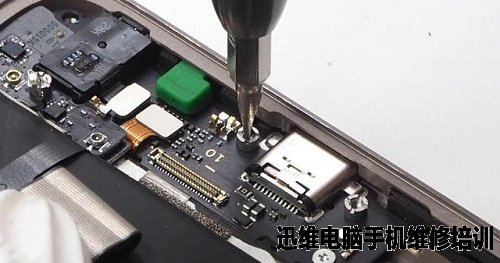

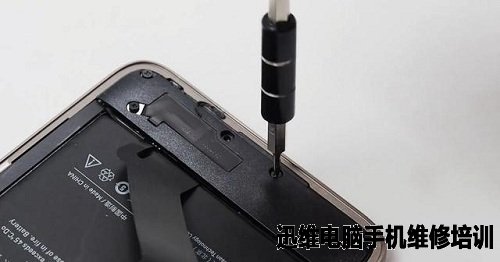

拧下副板上的螺丝。
图18 锤子Smartisan M1L拆机图解

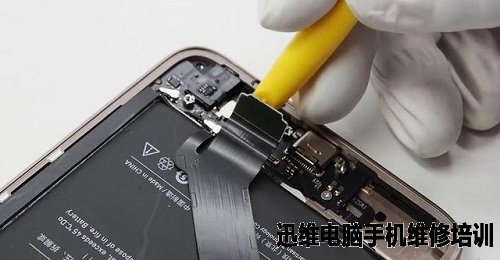

分离排线接口。
图19 锤子Smartisan M1L拆机图解
分离接口。
图20 锤子Smartisan M1L拆机图解

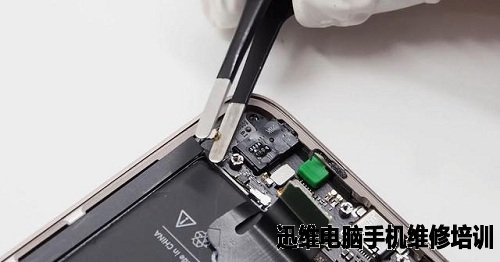

取下副板上的螺丝。
图21 锤子Smartisan M1L拆机图解
取下耳机接口模块。
图22 锤子Smartisan M1L拆机图解

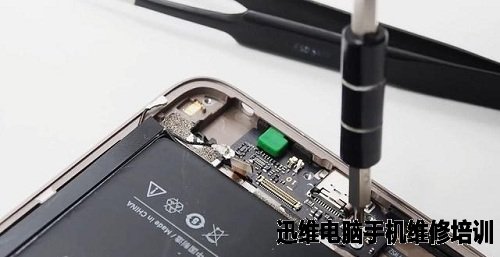

拧下副板上另外两颗螺丝。
图23 锤子Smartisan M1L拆机图解

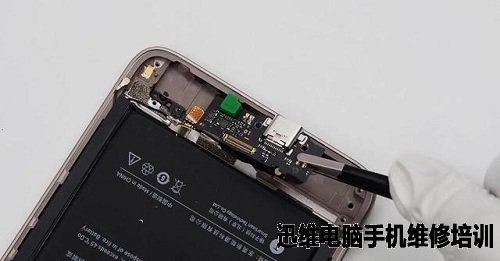

取下副板。
图24 锤子Smartisan M1L拆机图解

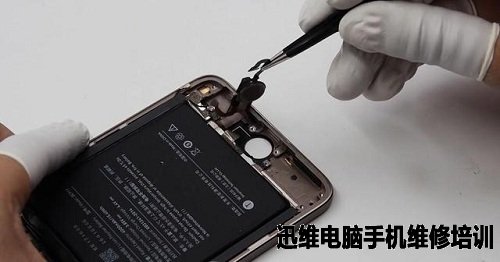

取下指纹识别模块。
图25 锤子Smartisan M1L拆机图解

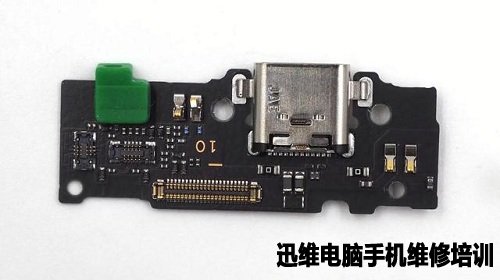

副板。
图26 锤子Smartisan M1L拆机图解

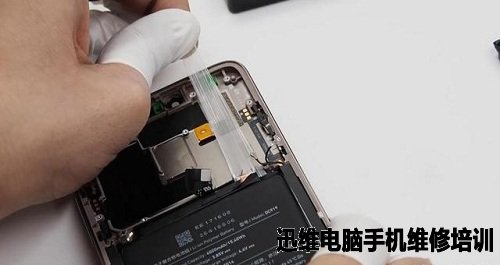

撕开右边的易拉胶，把易拉胶往外拉出来。
图27 锤子Smartisan M1L拆机图解

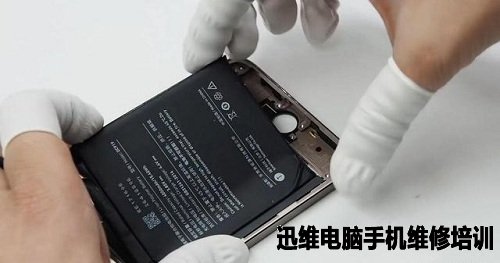

最后一步，用卡片类工具把电池取出来。
图28 锤子Smartisan M1L拆机图解

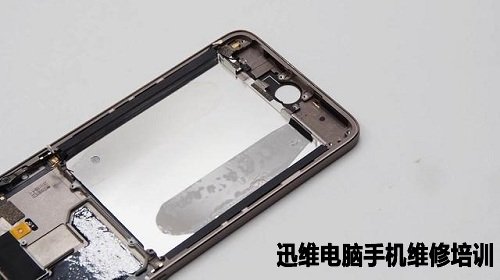

取出电池内部。
图29 锤子Smartisan M1L拆机图解

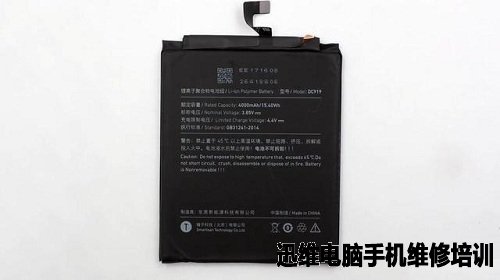

4000mAh大电池。
图30 锤子Smartisan M1L拆机图解

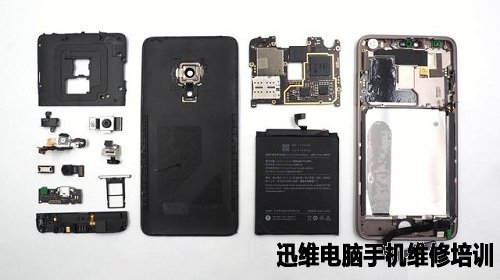

集合图：
图31 锤子Smartisan M1L拆机图解
