中兴Axon M采用两块5.2英寸1080p分辨率屏幕，完全打开后对角距离增大到6.75英寸，其配备单颗2000万像素摄像头用于前后拍摄。硬件方面搭载骁龙821处理器辅以4GB运存+64GB存储空间，中国尊享版为6GB运存+128GB存储。电池方面使用3180毫安时电池，支持高通QC3.0快速充电。本文小编通过对中兴AXON M拆解来看看它的内部做工如何吧。

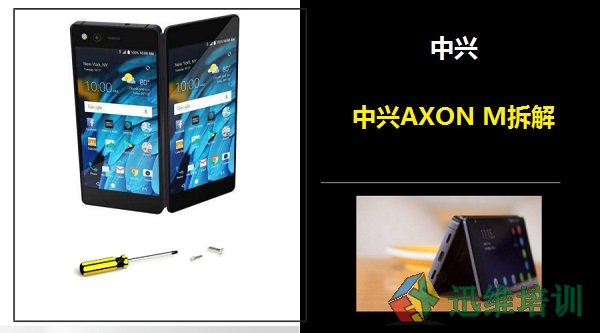

中兴AXON M



中兴AXON M拆解方法/过程：



　　首先关机、取出SIM卡槽。



取出SIM卡槽



　　整机通体看不到一颗螺丝，看似采用了无螺丝钉设计，但其实螺丝钉是隐藏在所料垫片下面。在机身背部总共有七颗隐藏的螺丝垫片，图中有六个，因为拆得时候没注意顶部中间部位还有一个垫片。使用六角梅花螺丝刀进行拆解。



拧下隐藏的固定螺丝



　　当卸去螺丝之后，背壳并没有轻易被分离，我们需要用尖嘴镊子沿着背壳与机身的缝隙插入并撬起；随后继续用塑料撬片将镊子撬起的缝隙继续扩大，背壳与机身还有卡扣连接，所以会听到脱扣的声音。



中兴AXON M拆解



　　当大部分背壳的卡扣脱扣后，接下来便可以将背壳掀开，此时我们可以看到机身内部采用三段设计结构，部分连接器采用金属盖板固定，而另一部分是通过在背壳对应的位置固定泡棉来实现。



机身采用三段式设计



　　中兴AXON M的背壳内部采用了大面积石墨散热贴覆盖。



中兴AXON M拆解



　　接下来卸去主板下方连接器盖板的两颗固定螺丝，之后卸去盖板，在背部还可以看到固定泡棉保证连接器的稳固。盖板下方的三颗连接器，分别是主屏幕连接器以及副板连接器。


中兴AXON M拆解



　　随后继续用绝缘撬棒断开侧键连接器与指纹识别模块连接器。



断开连接器



　　主摄像头模块的表面覆盖有导电贴与散热铜片，主摄像头像素2000W，拥有F1.8光圈，支持PDAF相位对焦，结果我们的实际测试该摄像头的成像十分干净，在微距模式下拥有不错的虚化表现。



摄像头特写



　　将副屛连接器断开，它采用特殊的柔性线材，保证高频率的翻新也不影响信号传输。随后，我们可以将主板从机身上分离了。



中兴AXON M拆解



　　主板正面核心芯片均被金属屏蔽罩保护，主板背部的空间利用要明显比正面更充实一些，大部分芯片同样被屏蔽罩覆盖。



主板正面特写



主板背面特写



　　光线距离传感器采用独立设计，便于更换维修，位于机身顶部，通过尖嘴镊子可以将其分离。



光线距离传感器特写



　　双色温闪关灯也独立设计在机身顶部右上侧。



双色温闪关灯特写



　　接下来开始拆解机身底部螺丝；随后卸去扬声器模块。



扬声器模块特写



　　利用绝缘撬棒将底部连接器依次断开，随后，取出底部PCB充电接口集成在这个副板上，下方还与振动器相连。



中兴AXON M拆解



　　接着用镊子将震动模块取出，它通过触点与底部PCB相连。



中兴AXON M拆解



　　截止目前我们已经将机身内部顶部好底部的元件一 一分离，接下来就将目光转向电池吧。可以看出电池中间部位的左侧 有一个提手用于分离电池。然而事实证明那个绿色的提手并没有帮上什么忙，因为电池固定的较为牢固，提手几乎无法提起，我们只能靠撬棒将电池撬起，然后再掰开。



中兴AXON M拆解



　　中兴中兴AXON M电池容量为3180mAh,12.33Wh,标称电压3.58V，支持QC3.0快充。



电池特写



　　别忘了我们还有一个核心的零部件——副屛没有分离，那么接下来就先将固定副屛的两颗螺丝卸去，便可以将这个复杂的组件取下。



中兴AXON M拆解



　　同轴线巧妙的藏在了转轴里面，我们可以轻易将转轴卸去，但是上下两个副屛的合页会依然连着副屛。在机身另一侧还有一个金属底座可以分离，它的上面设计有该机的按键组件，金属底座可以起到稳固的承托作用。



中兴AXON M拆解



　　卸去按键组件后，键帽部分便会松动，此时我们可以将侧边的指纹识别组件从机身上分离了。至此，整机上的几乎全部零件均被我们拆解完毕，我们的拆解工作也就告一段落。



中兴AXON M拆解



　　总结：中兴AXON M作为一款在外观形态上有巨大突破的手机，它并没有因为外观的局限性而降低产品的耐用性，我们知道合页本来就是一个以损坏的部件，而手机对于小体积的要求又让它更加单薄，但尽管如此，该机依然能够保证合页高达4W次的寿命且拥有出色的开合手感，能做到这点非常不容易。该机在边角防磕碰方面也做了对应的设计，内部连接器的固定以及芯片屏蔽也都进行了严谨的设计，从这个角度上讲，尽管该机的外观是创新的，但它依然是款设计成熟的产品。不过，主板如果能够再小一点，从而给电池留出更大的空间的话，该机的实用性将会大大增加，毕竟两大块屏幕紧靠一块标准容量的电池来带动，还是稍有些吃力的。
