本次的拆解主角索尼sony z3，它索尼2014年9月推出了一款旗舰版手机，索尼sony z3一体式的玻璃材质机身设计比较柔弱，机身表面刮划、屏幕不小心摔碎都不可避免的，下面小编给大家看看索尼sony z3如何拆机的，教你更换屏幕的方法。

索尼sony z3拆机换屏图解



　　索尼sony z3配备了高通骁龙801处理器，四核主频2.5GHz，3GB的运行内存、16GB的机身存储；屏幕为5.2英寸的1080p IPS屏；支持4G网络的双卡双待模式（主卡4G网、副卡2G网络）；前置220万像素、后置2070万全新镜头G镜头，具备最高12800的ISO高感光度；146.5×72.4X7.35mm的机身三围尺寸；运行最新的Android 4.4.4操作系统，3100毫安时不可拆卸是电池；具备IP/68级别的三防特性。



　　索尼sony z3拆机换屏方法步骤：

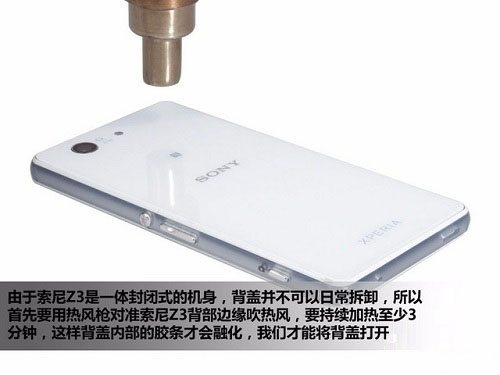

　　索尼sony z3是一体封闭式的机身，背盖不可以日常拆卸，首先要用热风枪对准索尼sony z3背部边缘吹热风，持续加热至少3分钟，融化背后内部的胶条，就能把背盖打开。

索尼sony z3拆机换屏（图1）

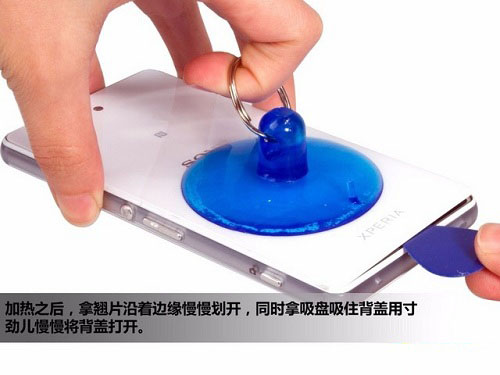

　　加热后，用翘片沿着边缘慢慢划开，同时拿吸盘吸住背盖用寸劲儿慢慢将背盖打开。

索尼sony z3拆机换屏（图2）

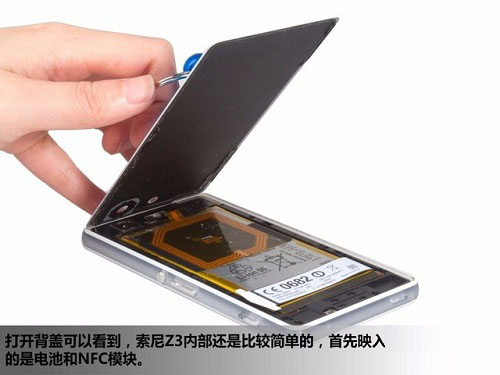

　　打开索尼sony z3背盖，可以看到内部结构还是比较简单的，首先看到的是索尼sony z3的电池和NFC模块。

索尼sony z3拆机换屏（图3）


　　NFC模块贴在电池的表面，有一个排线与主板连接，首先用镊子慢慢抠开顶部闪光灯处的这个排线。

索尼sony z3拆机换屏（图4）



　　电池周边有一圈背筐，用螺丝刀卸下固定主板和中框的5颗螺丝。

索尼sony z3拆机换屏（图5）



　　螺丝卸下后，用撬棒慢慢将背框翘起来即可，注意力道，不要损坏了，不然买个新的得不偿失了。

索尼sony z3拆机换屏（图6）



　　先取下顶部摄像头处的银色的固定支架。

索尼sony z3拆机换屏（图7）



　　银色的就是摄像头支架。

索尼sony z3拆机换屏（图8）

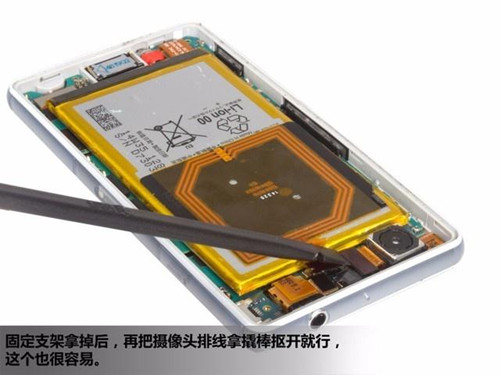

　　取下固定支架后，再用撬棒抠开摄像头的排线，这个比较容易。

索尼sony z3拆机换屏（图9）

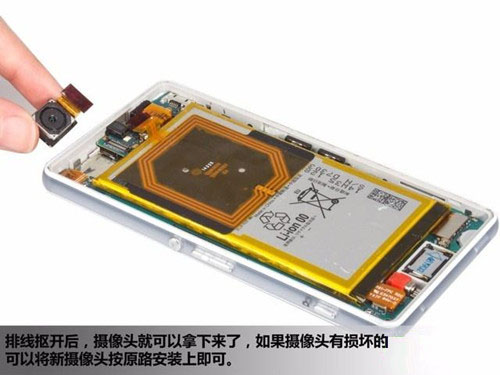

　　抠开排线后，就可以取下摄像头，如果摄像头损坏的话，可以将新的摄像头按原路安装上。

索尼sony z3拆机换屏（图10）

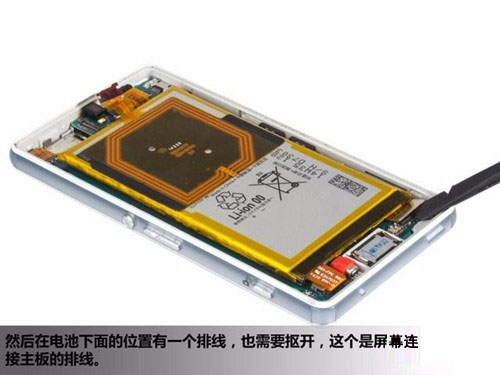

　　抠开电池下面的屏幕连接主板的排线。

索尼sony z3拆机换屏（图11）

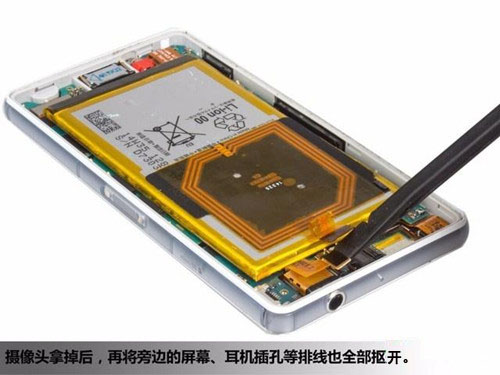

　　取下摄像头后，再将旁边的屏幕、耳机插孔等排线全部抠开。

索尼sony z3拆机换屏（图12）

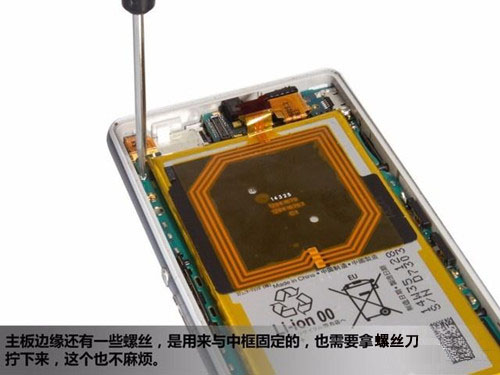

　　主板边缘有一些螺丝，是用来与中框固定的，用螺丝刀拧下来，这个也不麻烦。

索尼sony z3拆机换屏（图13）

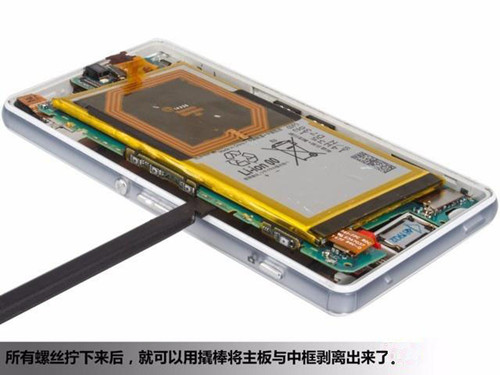

　　取下所有螺丝后，用撬棒就可以将主板与中框剥离出来。

索尼sony z3拆机换屏（图14）



　　注意主板要从上而下的方向拿开，而且不能全部拿开，因为主板底部还有一些排线与中框相连。

索尼sony z3拆机换屏（图15）

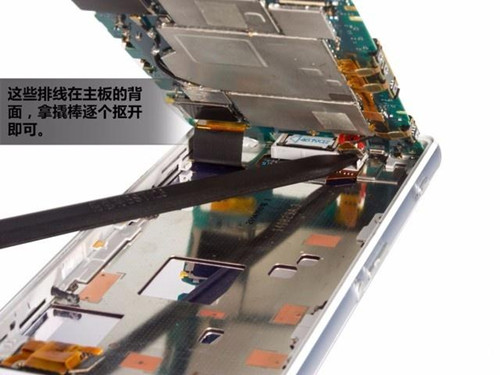

　　这些排线在主板的背面，拿撬棒逐个抠开即可。

索尼sony z3拆机换屏（图16）

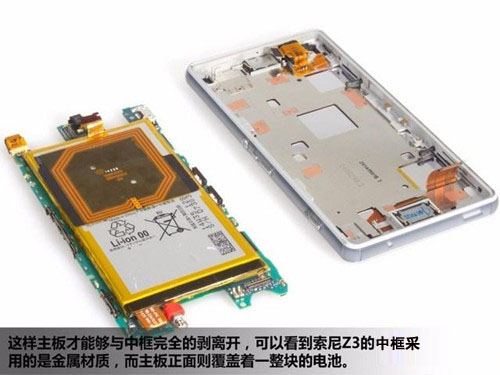

　　这样主板才能够与中框完全的剥离开，可以看到索尼sony z3的中框用的是金属材质，而主板正面则覆盖着一整块的电池。

索尼sony z3拆机换屏（图17）

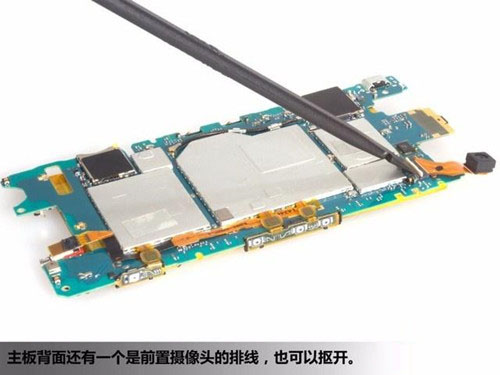

　　主板背面还有一个是前置摄像头的排线，也可以抠开。

索尼sony z3拆机换屏（图18）



　　取下前置摄像头。

索尼sony z3拆机换屏（图19）



　　索尼sony z3的按键是贴在主板侧面的，用撬棒就可以剥离开。

索尼sony z3拆机换屏（图20）

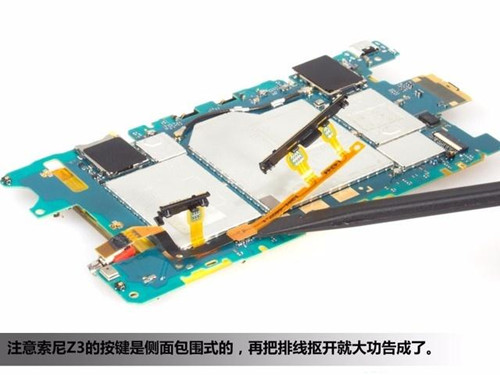

　　索尼sony z3的按键是侧面包围式的，再把排线抠开就大功告成了。

索尼sony z3拆机换屏（图21）

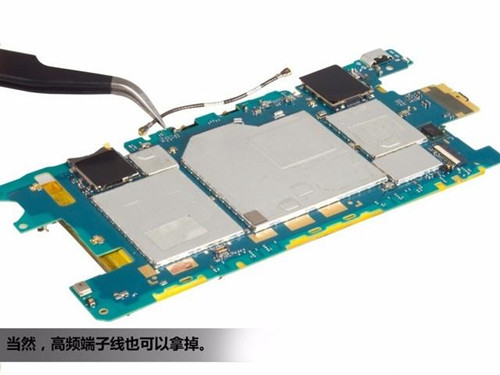

　　取下高频端子线。

索尼sony z3拆机换屏（图22）

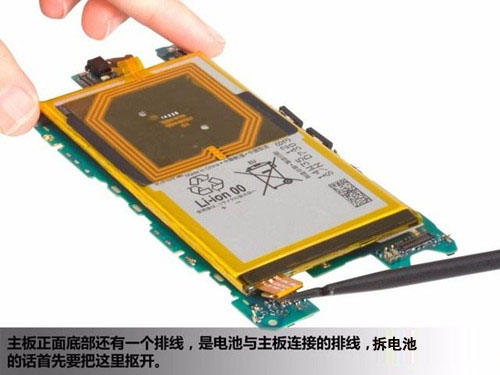

　　主板正面底部还有一个排线，是电池与主板连接的排线，拆电池的首先要抠开这个排线。

索尼sony z3拆机换屏（图23）

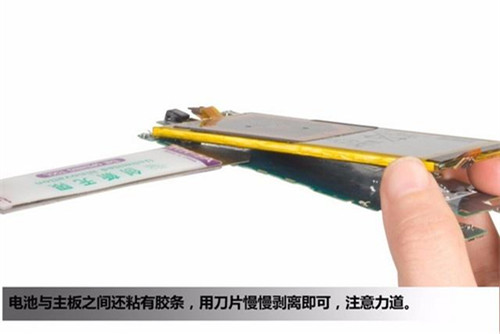

　　电池与主板之间还粘有胶条，用刀片慢慢剥离开，有注意力道。

索尼sony z3拆机换屏（图24）

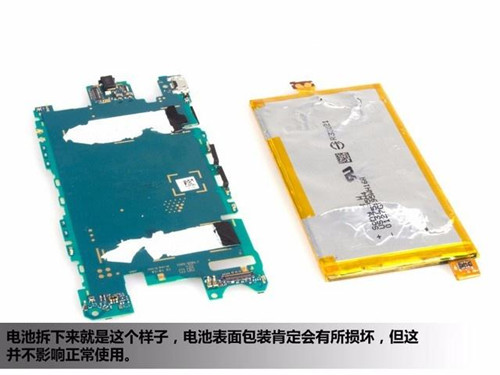

　　电池拆下来后，表面的包装纸会有损坏，但并不影响正常使用。

索尼sony z3拆机换屏（图25）



　　接着拆耳机插孔，它与中框之间粘着的胶条，要慢慢剥离。

索尼sony z3拆机换屏（图26）

　

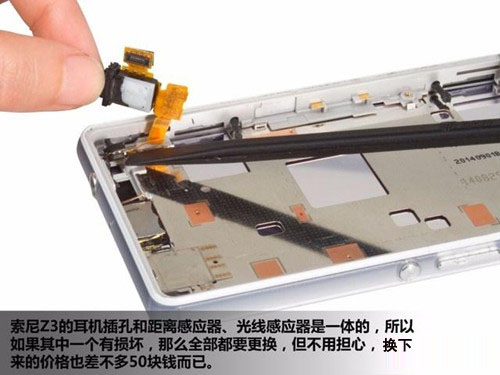

　　索尼sony z3的耳机插孔和距离感应器、光线感应器是一体的，所以如果其中一个有损坏，那么都要全部更换。

索尼sony z3拆机换屏（图27）

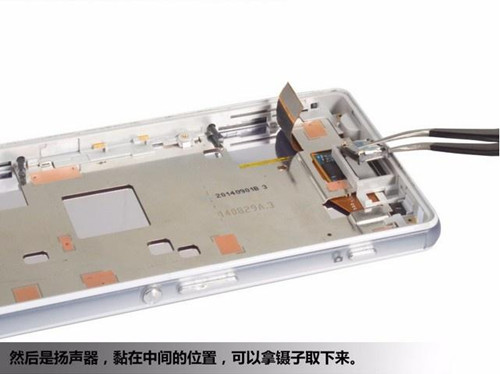

　　然后用镊子取下黏在中间位置的扬声器。

索尼sony z3拆机换屏（图28）

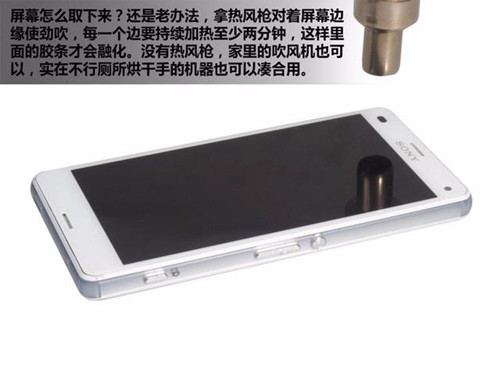

　　取屏幕时，同样用热风枪对着屏幕边缘使劲吹，每一个边要持续加热至少2分钟，这样里面的胶条才能融化。如果没有热风枪的话，吹风机也可以。

索尼sony z3拆机换屏（图29）

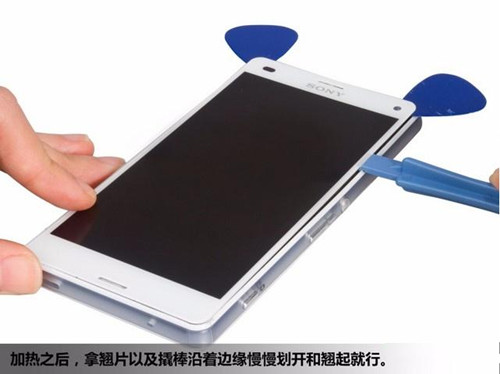

　　加热后，拿翘片以及撬棒沿着边缘慢慢划开和翘起就行。

索尼sony z3拆机换屏（图30）

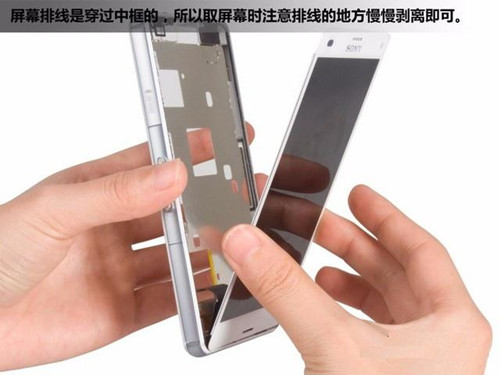

　　屏幕排线是穿过中框的，所以取屏幕时注意排线的地方慢慢剥离即可。

索尼sony z3拆机换屏（图31）

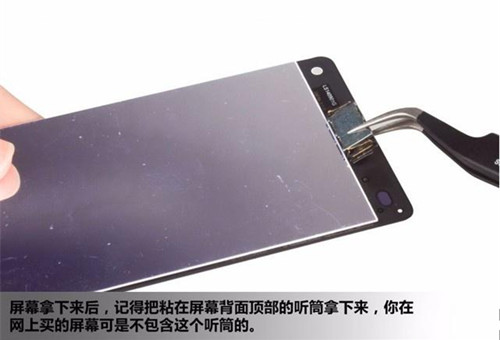

　　屏幕拿下后，记得把黏在屏幕背面顶部的听筒取下，在网上买的屏幕不包含听筒的。

索尼sony z3拆机换屏（图32）

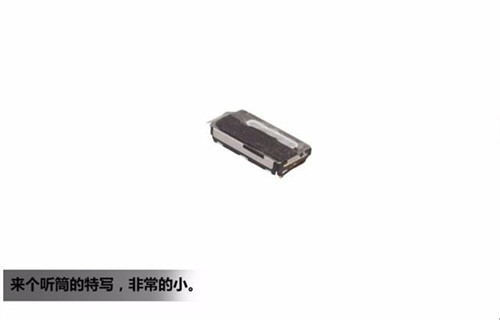

　　听筒的特写。

索尼sony z3拆机换屏（图33）

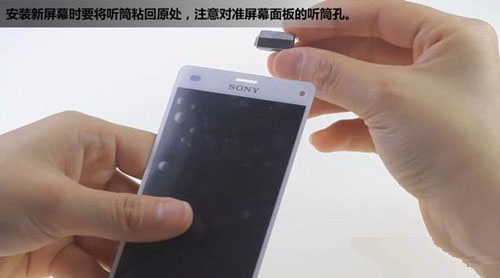

　　安装新屏幕时要将听筒黏回原处，注意对准屏幕面板的听筒孔。

索尼sony z3拆机换屏（图34）

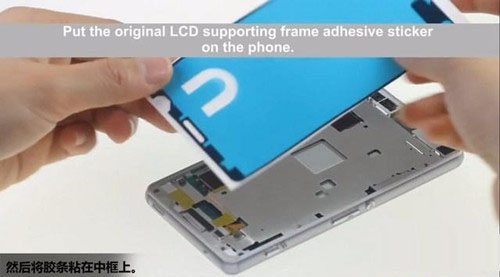

　　然后将胶条黏在中框上。

索尼sony z3拆机换屏（图35）

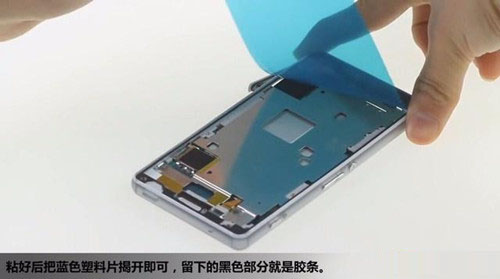

　　粘好后，把蓝色塑料片揭开即可，留下的黑色部分就是胶条。

索尼sony z3拆机换屏（图36）



　　装新屏幕时首先要将屏幕排线从这里穿过中框。

索尼sony z3拆机换屏（图37）

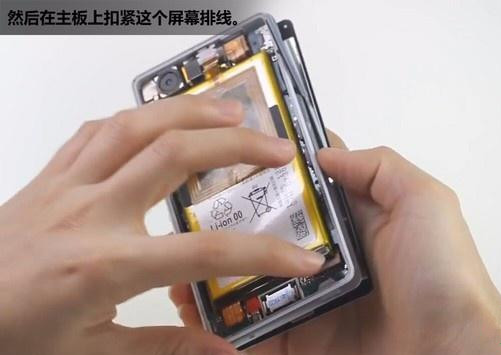

　　然后在主板上扣紧这个屏幕排线。

索尼sony z3拆机换屏（图38）

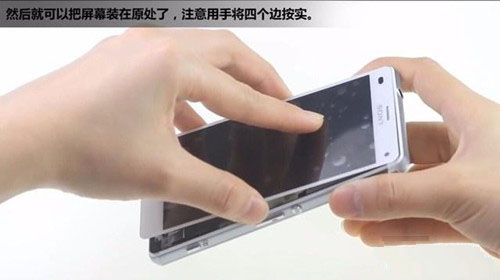

　　然后就可以把屏幕装在原处了，注意用手将四边按实。

索尼sony z3拆机换屏（图39）

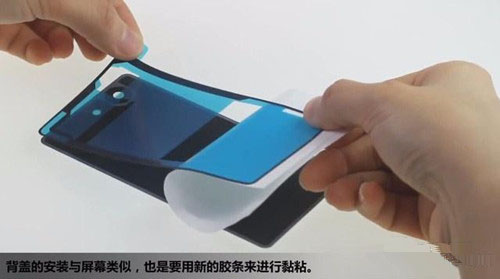

　　安装背盖时与屏幕类似，也要用新的胶条来进行黏粘。

索尼sony z3拆机换屏（图40）

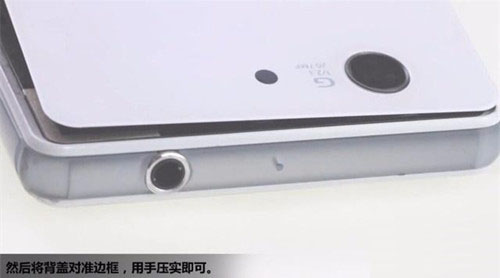

　　然后将背盖对准边框，用手压实即可。

索尼sony z3拆机换屏（图41）

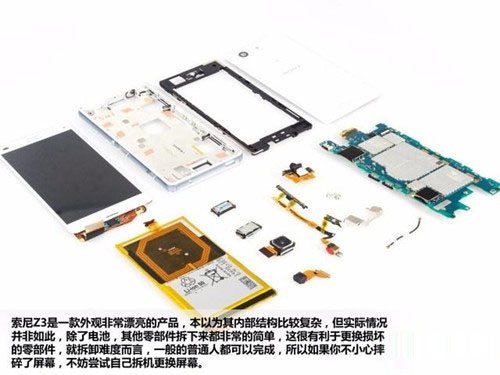

　索尼sony z3拆机所有零件图。

索尼sony z3拆机换屏（图42）



　　　索尼sony z3是一款外观非常漂亮的产品，内部结构简单，除了电池难拆外，其他零部件拆下都很简单便于更换。以上是索尼sony z3拆机更换屏幕的方法步骤，希望本文的分享能帮助到大家。
