真情怀内外兼修 锤子SmartisanT1拆机
锤子Smartisan T1是老罗为消费者带来的第一代手机，其机身工艺设计保持了一个很高的设计水准，欲以打造锤子经典之作。该手机外观精致，神似iphone，与市面上的大多数国产手机有着明显的区别。此外，该手机采用了对称式的镜面设计，正反两面光可照人，给人留下了唯美的产品印象。而左右对称的双音量/亮度调节键也独树一帜。接下来我们就来看看在靓丽外表下“内涵”到底如何呢？
锤子SmartisanT1拆机（图1）
锤子手机采用了可拆卸式背壳设计，用户可以自行打开后盖插入SIM卡卡槽。为了方便用户打开后盖，锤子手机自带了拆卸螺丝，用户只要卸下机身扬声器孔位内部的两枚螺丝，即可轻松打开后盖。
锤子SmartisanT1拆机（图2）
在卸掉螺丝之后将后盖轻轻向上推便能使其与机身分离。需要说明的是，锤子手机的后盖采取了滑扣式设计，与机身的结合度不错，如果短时间低强度的使用，并不需要给底部拧上螺丝来固定。
锤子SmartisanT1拆机（图3）
将后盖拿掉之后，我们看到了锤子手机(SmartisanT1)的内部结构。
锤子SmartisanT1拆机（图4）

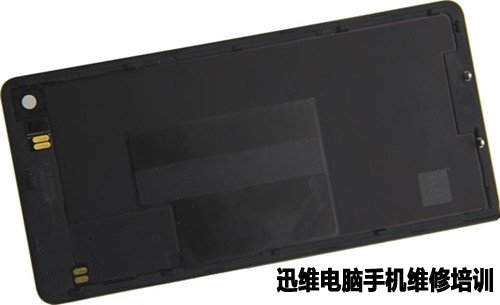

锤子手机后盖背部拥有众多卡扣，可以紧密的与机身相连。
锤子SmartisanT1拆机（图5）
锤子手机的闪光灯模块集成在背壳上，对于喜欢换壳的用户来说，无疑会增加您的换壳成本。
锤子SmartisanT1拆机（图6）

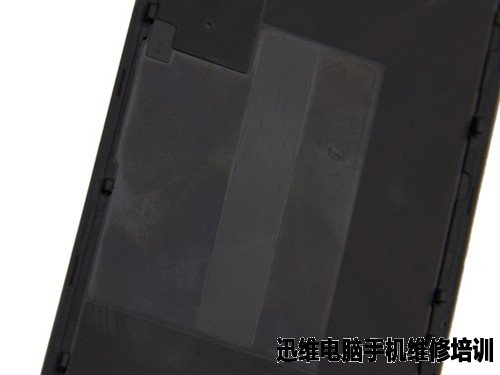

NFC感应区位于手机后盖的中部位置，不过真正起作用的感应芯片则位于机身顶部的右上角。
锤子SmartisanT1拆机（图7）
锤子SmartisanT1拆机（图8）
锤子SmartisanT1拆机（图9）
下面则是一般拆解过程的传统步骤——拆卸掉固定螺丝。锤子手机的固定螺丝有两种规格，拆卸的时候千万要注意，不要搞混了,另外在金属保护板中央的贴纸下也隐藏了一枚螺丝，要卸下后才能继续拆解。
锤子SmartisanT1拆机（图10）
在卸下螺丝后可以轻松的将金属保护板与机身分离，锤子手机的内部构造基本完全展现在我们眼前。
锤子SmartisanT1拆机（图11）
金属保护板不仅能保护内部芯片和电池，还可以起到很好的散热功能。在这款保护板上，可以清楚的看到手机的型号版本信息。
锤子SmartisanT1拆机（图12）

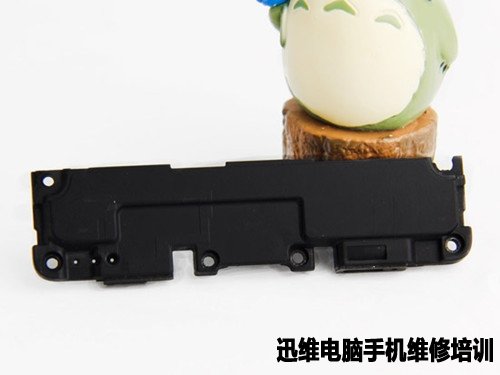

除了可以取下金属保护板外，底部的扬声器也可以同时取下，需要注意的是，该模块背部隐藏了一根射频线缆，取下的时候要千万小心。
锤子SmartisanT1拆机（图13）
锤子SmartisanT1拆机（图14）
锤子手机上唯一的一根射频线缆，取下的时候要千万小心。
锤子SmartisanT1拆机（图15）
锤子手机的内部采用了与众不同的侧部直版式主板设计，无论是排线数量还是固定螺丝数量，都较为密集。
锤子SmartisanT1拆机（图16）
为了方便后面的拆解，首先要将主板上的固定螺丝逐一卸下。
锤子SmartisanT1拆机（图17）
拆除螺丝后，可以取下两个用于固定的金属片。
锤子SmartisanT1拆机（图18）
锤子SmartisanT1拆机（图19）
其次，断开主板上的全部排线。
锤子SmartisanT1拆机（图20）
取下锤子手机2570mAh电池。锤子手机的电池标注的非常详细，不仅有2570mAh的理论电池容量，还有2490mAh的电池容量最小值。
锤子SmartisanT1拆机（图21）
拿掉电池之后锤子手机的内部构造就更加一目了然了。
锤子SmartisanT1拆机（图22）
取下锤子手机主摄像头的保护罩。
锤子SmartisanT1拆机（图23）
锤子手机1278万像素堆栈式主摄像头。
锤子SmartisanT1拆机（图24）
在听筒部分覆盖了一层塑料片，取下之后可以看到被螺丝固定在机身上的前置摄像头和光线感应器等模块。
锤子SmartisanT1拆机（图25）
锤子SmartisanT1拆机（图26）
耳机插口和光感/距离感应器还有听筒设计在了一起，不得不说这样一体化的设计为拆解工作带来了很大便捷，但是如果坏了维修起来恐怕就要一起换了，维修成本势必有所增加。
锤子SmartisanT1拆机（图27）
锤子SmartisanT1拆机（图28）
503万像素前置摄像头。
锤子SmartisanT1拆机（图29）
机身底部的MicroUSB数据接口同样被螺丝固定在机身上，要逐步拆除。
锤子SmartisanT1拆机（图30）
MicroUSB数据接口模块。
锤子SmartisanT1拆机（图31）

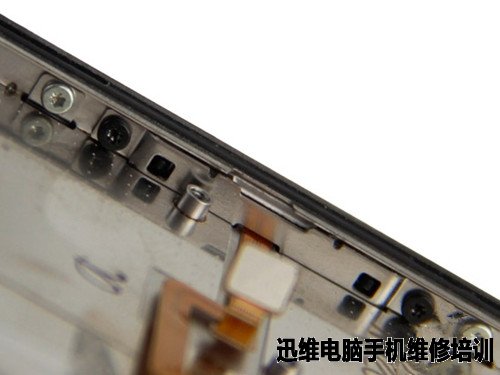

边框中部对称式的实体按键被螺丝固定在机身上，如果不是需要维修，一般情况下您是无需将其拆卸下来的。
锤子SmartisanT1拆机（图32）
2GB海力士(SKhynix)运行内存芯片，在它的下面是高通MSM8274AC四核处理器，主频高达2.5GHz。以及与三星S4相同的ARM MBG965H芯片。
锤子SmartisanT1拆机（图33）
THGBMBG702KBAIL芯片。
锤子SmartisanT1拆机（图34）
拆解全家福。
锤子SmartisanT1拆机（图35）
从此次拆解来看，其内部构造确实精细，简单的固定方面就用了三种不同形式的螺丝，整体的维修难度偏高。可以说是内部的结构还是较为复杂的，除了多层结构之外，排线的布局也是一环扣一坏，对于普通用户来说拆解工作相对简单，只是想要将其完美的还原回去却并非易事哦！
